车载储水用方形塑料水箱三维结构设计

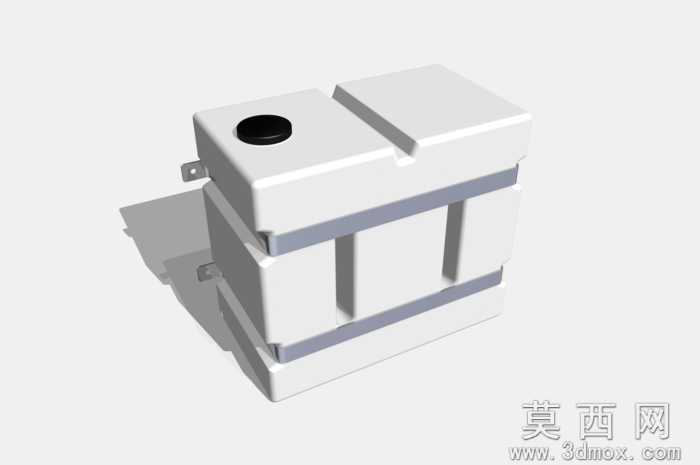

本作品为方形车载储水水箱的三维结构设计，建模过程中首先基于实际使用场景的尺寸需求，确定箱体的整体长宽高比例，采用上下分块堆叠的结构形式，兼顾储水容量与安装空间的适配性。建模时优先使用实体拉伸命令构建箱体的基础轮廓，针对箱体顶部的注水口结构，采用凸台拉伸配合切除命令完成圆形注水口座的建模，预留密封盖的安装配合位，保证注水口与密封盖的装配公差符合实际使用要求。箱体侧面设计有多道横向与纵向的加强筋结构，建模时通过筋特征命令快速生成加强筋结构，有效提升塑料箱体在满载状态下的结构强度，避免箱体因储水重量产生形变，同时在箱体的侧边预留安装固定耳位，通过切除与拉伸命令构建带安装孔的固定耳，方便箱体在安装载体上的螺栓固定。材质渲染阶段，箱体主体采用半哑光乳白色工程塑料材质，调整材质的粗糙度与反光参数，还原PP塑料的真实质感，箱体上的横向箍带采用深灰色硬质塑料材质，与主体白色形成清晰的视觉区分，顶部注水口盖采用亮黑色塑料材质，模拟实际产品的密封盖质感。设计过程中充分考虑塑料件的成型工艺特性，所有边角位置均设置合理的圆角过渡，避免应力集中导致的箱体开裂问题，箱体内部做等壁厚处理，保证注塑成型时的壁厚均匀性，减少成型缺陷。整体结构采用模块化的分块设计，上下箱体的拼接位置设计有定位止口，方便装配时的定位与密封处理，同时兼顾后期维护的拆装便利性。模型完成后通过渲染软件调整光照角度，添加柔和的环境阴影，还原产品在实际使用场景中的视觉效果，清晰展示箱体的外部结构特征与各部件的位置关系，确保模型的结构合理性与视觉真实性，可用于产品结构验证、安装适配模拟以及相关教学演示场景。
