手击式软木封塞瓶设备结构三维设计

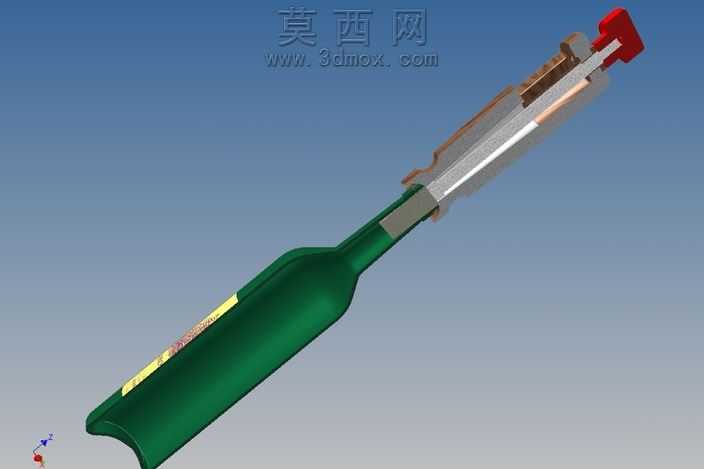

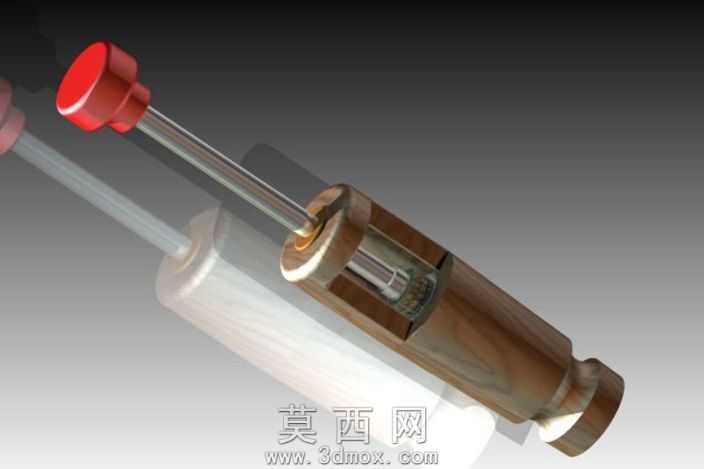

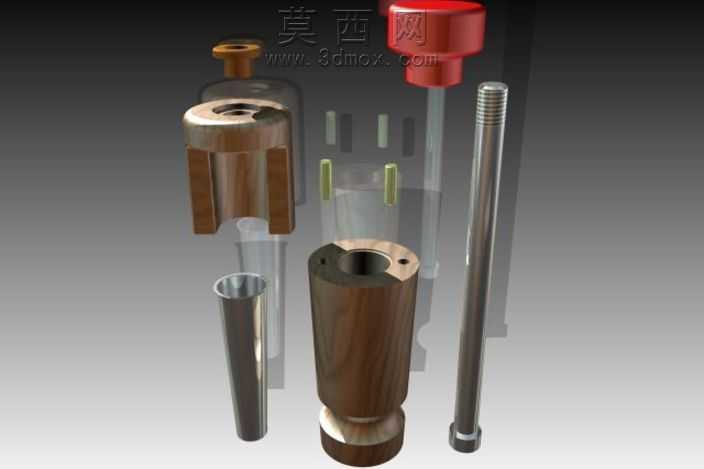

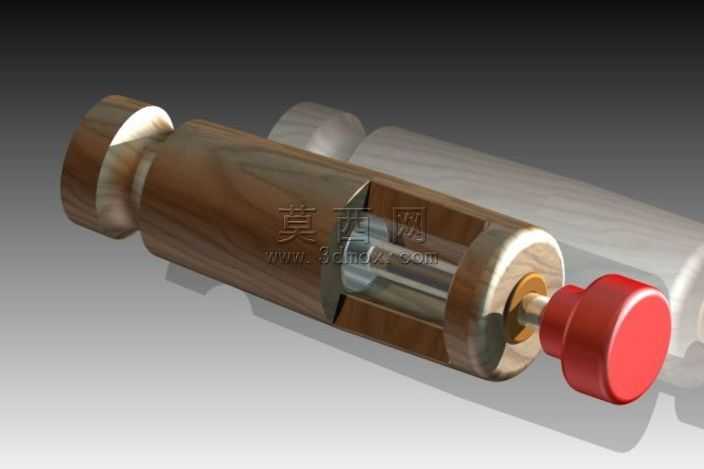

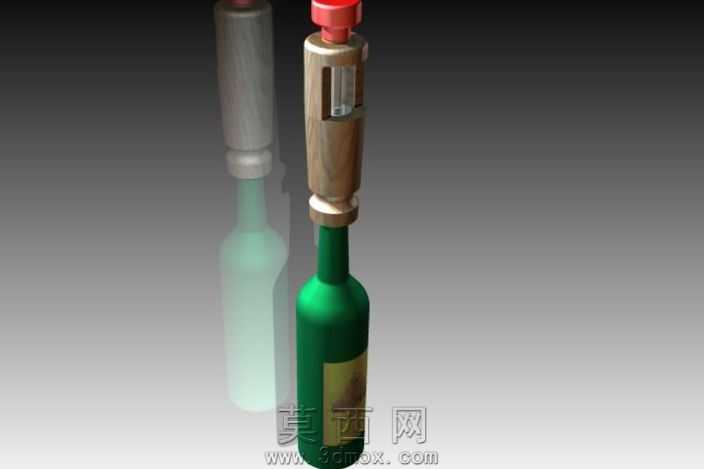

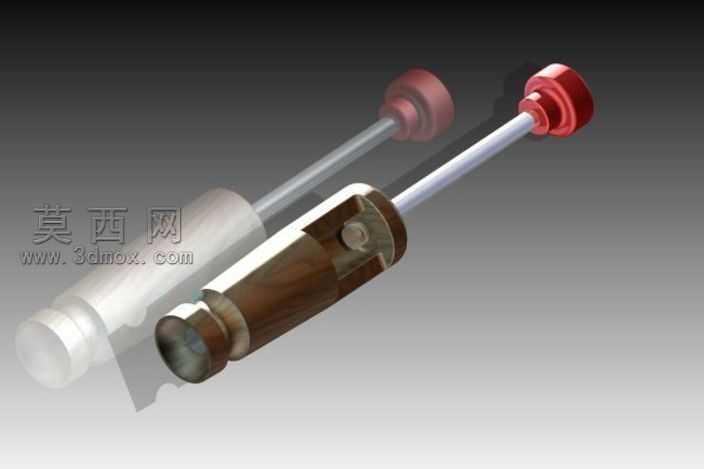

本作品为手击式软木封塞瓶设备的三维建模设计，建模阶段依托参数化建模逻辑完成全零件的特征构建，首先对设备的核心功能部件进行拆分建模：外部握持筒体采用回转类特征结合拉伸切除完成主体轮廓，还原木质握持段的圆柱形态与两端金属包边的阶梯结构，建模过程中严格控制各段同轴度公差，保证内部推杆组件的滑动顺畅性。内部推杆组件采用同轴装配设计，分别构建金属推杆、端部红色按压头、软木塞适配顶块三个核心零件，通过装配约束完成各零件的同轴配合，预留合理的滑动间隙，还原手击按压时推杆推动软木塞进入瓶口的运动行程。渲染阶段针对不同部件的材质特性进行参数调试：木质握持段采用哑光木纹材质，调整纹理映射方向匹配筒体轴向，添加轻微的凹凸纹理模拟实木表面的细微肌理，粗糙度参数设置为0.7还原木质的温润触感；两端金属包边采用拉丝金属材质，调整金属度为0.85、粗糙度为0.3，模拟金属包边长期使用后的轻微磨损质感；端部红色按压头采用亮面塑料材质，设置较高的高光强度与0.1的粗糙度，还原硬质塑料的光滑亮面效果；内部金属推杆采用抛光不锈钢材质，金属度拉满至0.95，粗糙度设置为0.15，体现金属杆件的精密加工质感。结构设计上充分考虑手动封塞的使用逻辑：外部筒体作为握持受力部件，长度设计符合单手握持的人体工程学尺寸，两端金属包边既可以加固木质筒体避免受力开裂，又可以作为敲击受力面承接手击的冲击力；内部推杆的行程长度匹配常规软木塞的压入深度，端部顶块的直径适配常见瓶口内径，保证软木塞压入过程中受力均匀，不会出现歪斜卡滞的情况；设计时特意标注软木塞使用前需在沸水中浸泡的使用提示，对应软木塞遇水膨胀提升密封性能的特性，让设备的使用逻辑更贴合实际封瓶需求。整体建模完成后通过剖切视角展示内部装配结构，清晰呈现推杆与筒体的配合关系、各部件的连接位置，渲染输出时采用渐变灰色背景突出设备主体，添加柔和的侧方主光与补光，避免金属部件出现过曝的高光区域，同时通过阴影设置强化设备的立体感，完整呈现手击封塞设备的外观形态与内部结构逻辑。
