碳纤维管材连接固定夹结构设计

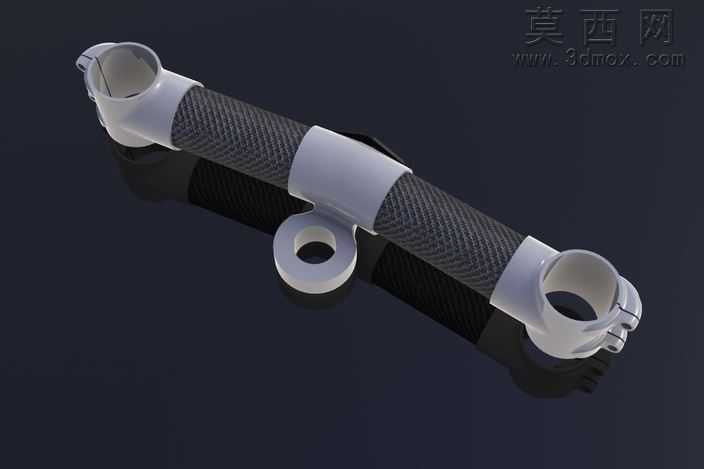

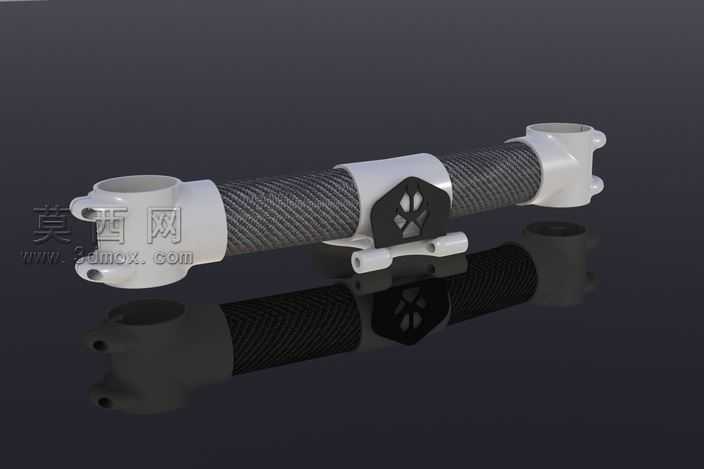

本作品为针对碳纤维圆管设计的三夹式连接固定结构，建模阶段采用参数化特征建模思路，先以基准轴、基准面搭建整体装配定位框架，分别完成两端夹持套、中部装饰固定座、底部安装支脚的独立零件建模，再通过同轴、重合等装配约束完成整体组合，所有配合间隙预留0.1mm的装配公差，符合实际机加工与组装的工艺要求。材质渲染阶段，针对碳纤维管部分采用各向异性的编织纹理材质，调整纹理映射方向与管材轴向保持一致，还原碳纤维材料斜纹编织的真实质感，同时添加轻微的清漆层反射效果，模拟碳纤维管材表面的环氧包覆层光泽；两端夹持套与底部安装支脚采用哑光白色工程塑料材质，调整粗糙度参数至0.6，添加细微的颗粒质感，还原玻纤增强尼龙注塑件的表面触感；中部装饰固定座采用亮黑色PC材质，表面做高抛光处理，中心的镂空标识做轻微的倒角高光，提升整体结构的精致感。结构设计上，两端的夹持套采用开口抱合式结构，通过抱紧力实现与碳纤维管的无损伤固定，避免在碳纤维管表面打孔造成的强度损失；中部固定座同时衔接两根碳纤维管的对接位置，底部延伸出的两个带孔支脚用于将整个管组固定到外部安装平面，兼顾连接定位与安装固定的双重功能；整体结构采用对称式布局，受力分布均匀，在保证连接强度的前提下尽可能削减非受力区域的材料厚度，实现轻量化设计目标。渲染阶段采用三点布光方案，主光源从侧上方45度入射，打出结构的主体明暗关系，辅光源从另一侧补光消除暗部死黑，底部添加反光板勾勒零件的底部轮廓，背景采用深灰色渐变背景突出产品主体，最终渲染图清晰展现了各零件的装配关系、材质差异与结构细节，可直接用于产品方案展示、结构验证等场景。
