三活塞内燃机曲柄连杆机构三维建模

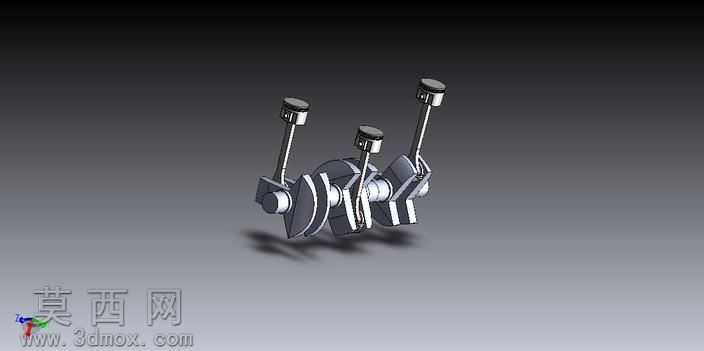

本作品为三活塞往复式内燃机核心曲柄连杆机构的三维建模成果，建模阶段以SolidWorks为操作载体，遵循内燃机动力传递的机械原理完成全参数化构建。建模过程首先确立曲轴的回转中心基准，按照三缸引擎120度均匀间隔的做功相位要求，绘制三个曲柄销的偏心轮廓，通过拉伸、旋转切除等特征完成曲轴主轴颈、曲柄臂、平衡配重块的结构搭建，平衡块的曲面轮廓经过曲率连续优化，可抵消活塞往复运动产生的一阶惯性力，保障机构运转的平稳性。随后完成活塞组件的建模，活塞头部设置了对应活塞环的环槽结构，活塞销座孔与活塞本体做了加强筋过渡处理，避免应力集中；连杆部分采用工字型截面设计，在保证结构强度的同时降低往复运动质量，连杆大小头分别设置了与曲柄销、活塞销配合的轴孔，配合公差按照通用内燃机设计标准预留合理间隙。装配阶段采用自底向上的装配逻辑，首先将曲轴通过同轴配合约束在机体基准轴上，再依次将三个连杆大头通过同轴配合装配到对应相位的曲柄销上，随后将活塞与连杆小头通过活塞销完成铰接，最后添加全局运动干涉检查，逐帧模拟曲轴回转0到720度的完整工作循环，确认活塞在气缸行程内无卡滞、连杆与曲柄臂无运动干涉。渲染阶段采用金属材质体系，曲轴与连杆赋予合金钢材质，添加细微的机加工纹理与哑光金属反光效果，活塞赋予铝合金材质，呈现轻质金属的细腻质感，场景采用渐变深灰背景，搭配柔和的侧上方主光源与底部补光，突出机构的立体结构与装配关系，清晰展现三个活塞随曲轴转动依次完成上下往复运动的联动逻辑，完整还原三活塞引擎将活塞直线往复运动转化为曲轴旋转运动的核心工作原理，模型结构严谨，特征参数完整，可用于内燃机原理教学、结构参考以及相关动力机构的设计验证。
