双缸径向航空发动机结构三维建模作品

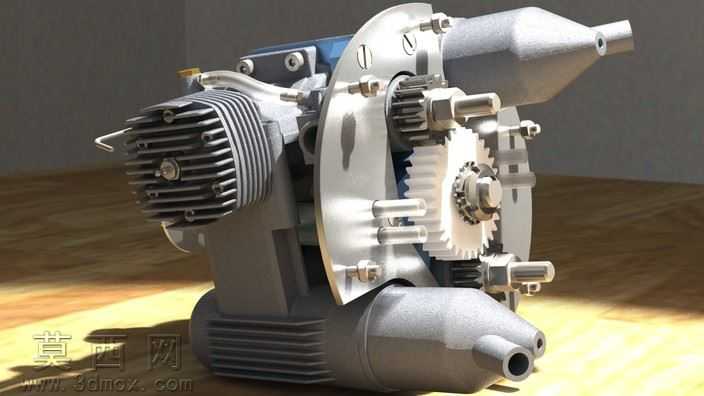

本作品为双缸径向发动机的高精度三维建模成果，建模过程严格遵循真实小型径向发动机的机械结构逻辑，在三维建模软件中完成全零件的参数化搭建，从核心的曲轴连杆机构、活塞组件，到外围的散热缸体、化油器接口、启动传动结构均做了1:1比例的结构还原。建模阶段首先梳理径向发动机的工作逻辑，两个气缸呈径向对称排布，围绕中心曲轴做圆周方向的动力输出布局，先绘制曲轴的偏心轴段基准，依次完成连杆、活塞的装配约束，保证活塞在缸体内的往复运动行程与真实机型参数一致，避免出现运动干涉问题。缸体部分的散热鳍片采用阵列特征完成建模，每一片鳍片的厚度、间距都参考真实风冷发动机的散热需求设置，既还原外观特征也符合工程设计逻辑；化油器安装位、点火部件接口、启动齿轮组的齿形参数都按照机械设计标准做了参数化绘制，齿轮啮合间隙控制在合理公差范围内。材质与渲染阶段，针对不同零件做了区分化的材质赋予：缸体、曲轴箱等铸造壳体采用哑光磨砂金属材质，还原铝合金铸造件的表面质感；散热鳍片边缘做了轻微的倒角处理，模拟真实机加工的工艺细节；螺栓、螺母等标准件采用镀锌亮面金属材质，与壳体形成质感区分；启动端的大直径传动齿轮做了齿面的细微磨损质感处理，增强模型的真实感。渲染采用柔和的侧方自然光，搭配浅木色承载台面，通过光影突出缸体散热鳍片的层叠结构、曲轴端螺母的六角轮廓、管路接口的细节特征，让整体模型的机械质感得到充分展现。模型还配套还原了发动机安装机架的结构，预留了与后续传动部件连接的安装位，可直接用于动力总成的装配验证、运动仿真演示，也可作为机械原理教学的直观演示素材，帮助理解径向发动机的动力传递路径、气缸排布逻辑与风冷散热结构的设计思路。
