管材搬运夹持作业工具结构设计

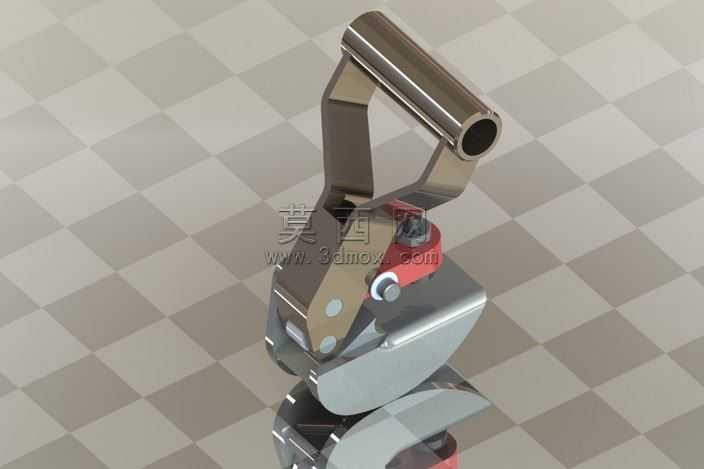

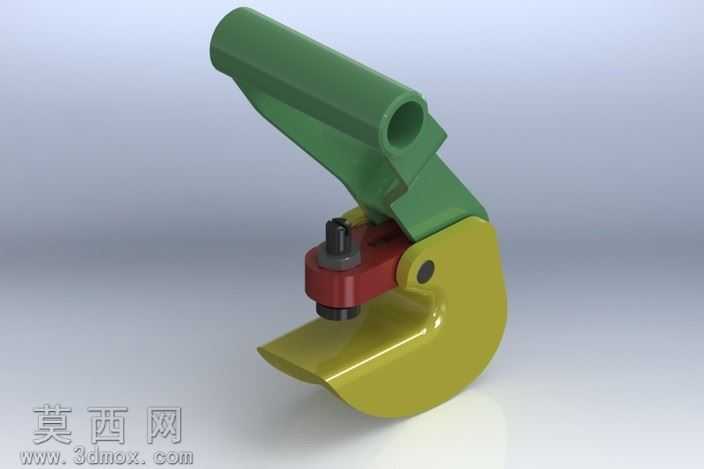

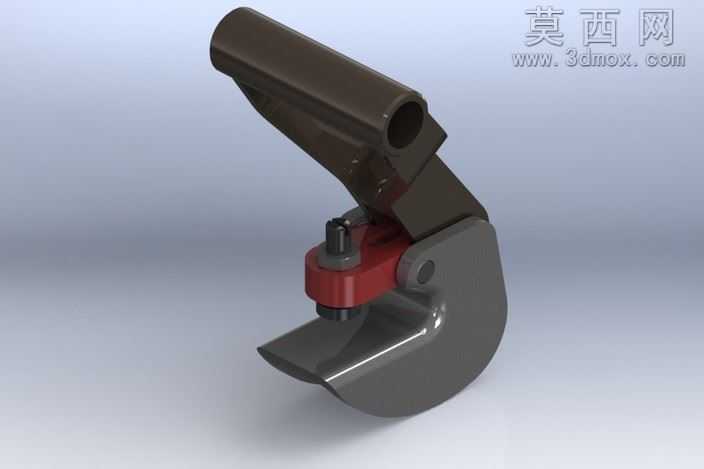

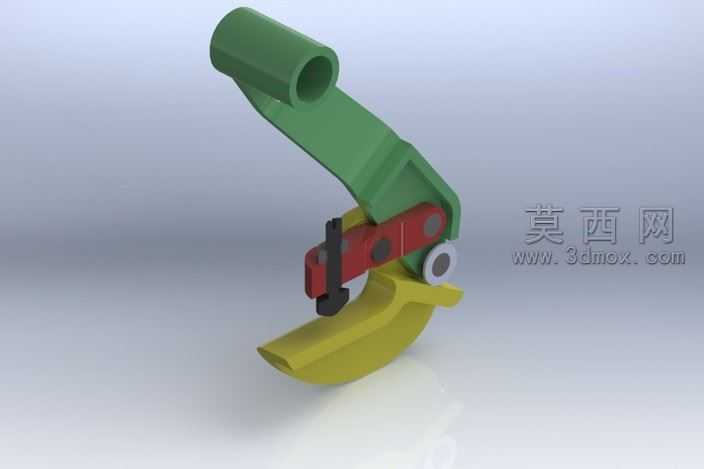

本作品为面向管材搬运作业的夹持类工具三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的装配逻辑，对每个组成零件单独完成特征构建后，通过标准配合、机械配合完成总装约束，确保各活动部件的运动自由度符合实际作业工况，不存在过约束或欠约束的装配问题。模型渲染阶段采用写实工业渲染方案，针对不同零件的材质特性匹配对应材质参数：主体受力的夹持臂与钩体采用金属材质，分别赋予绿色与黄色的工业防护漆质感，调整材质的粗糙度、反光度参数还原漆面的哑光磨砂效果，避免过度反光造成的视觉失真；中间的锁紧调节组件采用红色金属漆材质，突出调节结构的功能分区；紧固件螺栓部分赋予发黑处理的金属质感，还原标准件的真实外观；铰接位置的销轴则做了金属高光处理，清晰体现铰接转动的结构位置。从结构设计来看，该工具采用杠杆式夹持原理，上部的长柄结构既可以作为吊装连接的受力部位，也可作为手动开合的操作手柄，下部的弧形钩体适配圆形管材的外轮廓，能够在起吊受力时通过杠杆作用力自动收紧，实现对管材的稳定夹持，避免搬运过程中管材滑落；中间的红色调节组件可通过螺栓调整夹持间隙，适配一定管径范围内的圆形管材，提升工具的通用适配性；铰接位置采用销轴连接，配合间隙经过合理设置，既保证夹持臂能够灵活转动开合，又不会出现过大旷量影响夹持精度。设计过程中充分考虑了工具的受力合理性，对夹持臂的弯折角度、钩体的承力面弧度做了反复优化，确保起吊时受力方向沿零件结构的强度最优方向传递，减少应力集中风险；同时对各零件的壁厚做了合理设置，在保证结构强度满足管材承重要求的前提下，尽可能控制整体重量，降低工具自身的负载消耗。模型完整还原了工具的所有细节特征，包括零件的倒角、圆角过渡，螺栓的六角头特征，铰接位置的装配间隙等，整体结构简洁实用，没有冗余设计，完全服务于管材搬运夹持的实际作业需求，可作为机械制造教学、工装设计参考、起重吊具结构学习的三维参考素材，帮助学习者理解杠杆式夹持工具的工作原理与结构设计思路。
