枢轴压滤式咖啡茶杯一体化结构设计

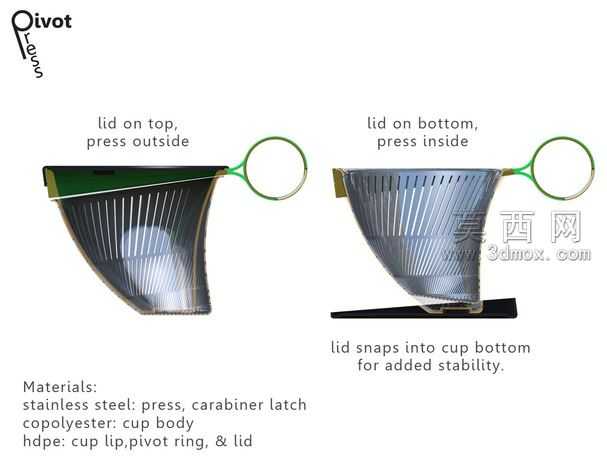

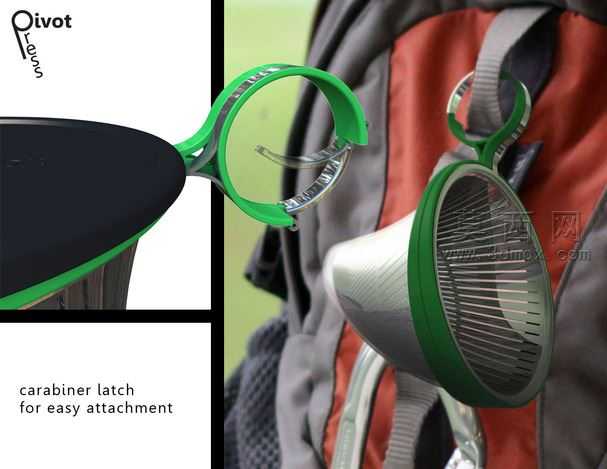

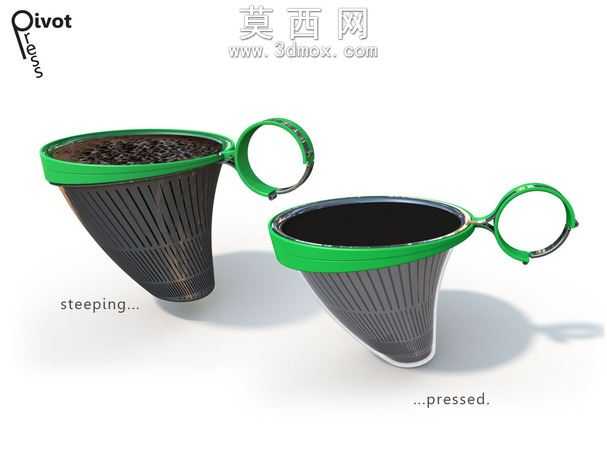

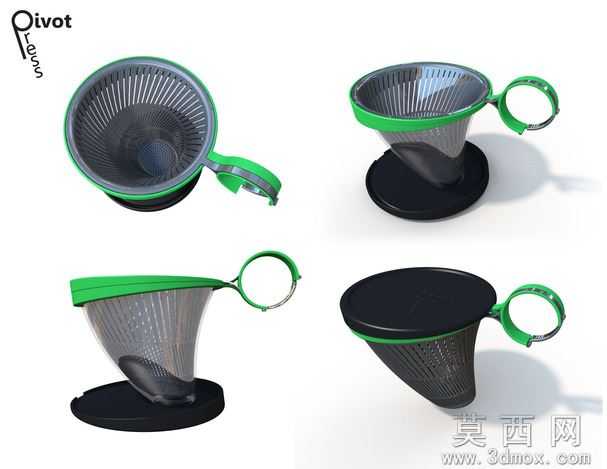

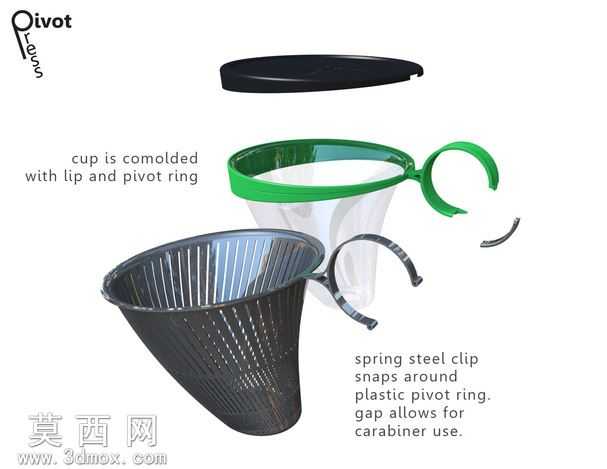

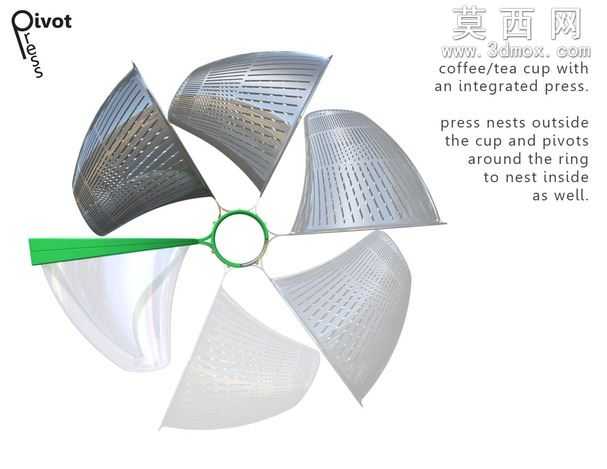

本作品为一体化集成压滤功能的咖啡/茶杯结构设计，采用SolidWorks完成全参数化三维建模，整体围绕枢轴嵌套的核心结构逻辑展开设计，建模过程中优先完成中心环形枢轴基座的基准搭建，以环形基座为装配核心，依次完成六片扇形滤篮构件、压滤操作手柄、杯体嵌套结构的特征绘制，所有构件的旋转轴、配合间隙均通过参数化约束完成定义，确保各滤篮构件可围绕中心环顺畅完成枢轴转动。建模阶段对滤篮表面的滤孔阵列做了特征优化，采用线性阵列配合随形变化的参数设置，让滤孔沿扇形滤篮的弧面均匀排布，既保证滤水效率，也让滤篮的曲面造型保持流畅顺滑。材质渲染阶段，针对不同构件做了差异化材质设定：滤篮构件采用半透明磨砂食品级塑料材质，调整材质的折射度、粗糙度参数还原磨砂塑料的朦胧通透质感；中心枢轴环与压滤手柄采用亮面食品级PP材质，添加轻微的环境反射效果凸显结构的利落边缘；杯体部分采用高透玻璃材质，调整折射参数与内壁厚度，还原玻璃容器的通透视觉效果。结构设计上采用内外嵌套的枢轴逻辑，闲置状态下六片扇形滤篮可围绕中心枢轴转动，完全收合嵌套入杯体内部，大幅缩减收纳体积；使用状态下滤篮向外展开，在杯口外侧形成承托结构，配合压滤手柄完成咖啡粉或茶叶的压榨过滤，无需额外搭配独立滤具，减少了外出携带的零散部件数量。设计过程中反复调整枢轴的转动限位角度，确保滤篮展开后可稳定卡合在杯口边缘，收合时无结构干涉，滤篮的曲面弧度经过多次曲率调整，既保证展开后的承托稳定性，也让收合后可完全贴合杯体内壁，无凸起错位。整体建模过程同步完成了装配体的干涉检查，对枢轴配合处的公差做了合理预留，确保结构转动顺畅无卡滞，所有曲面均做了圆角过渡处理，避免锐边带来的使用安全隐患，最终呈现的模型完整还原了一体化压滤杯的结构逻辑与外观质感。
