斜齿结构热用密封辊三维建模作品

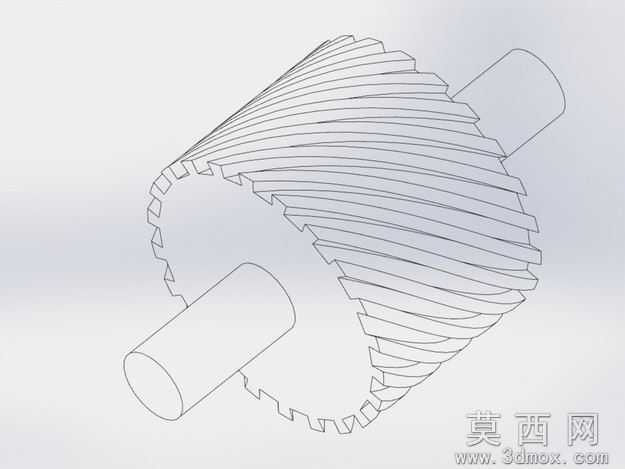

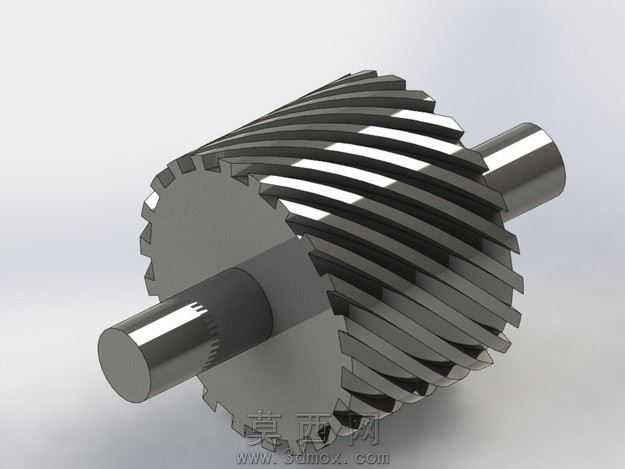

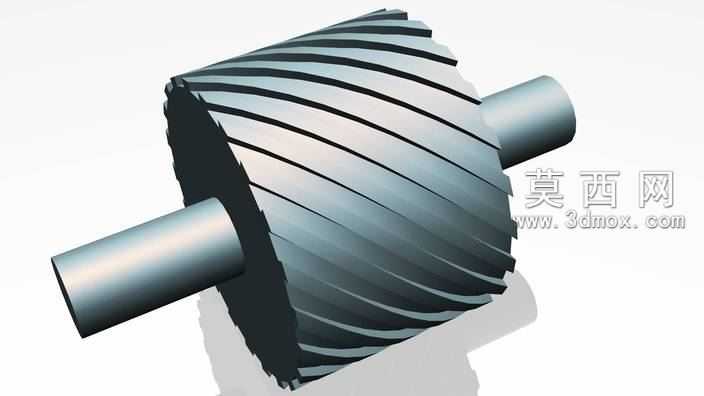

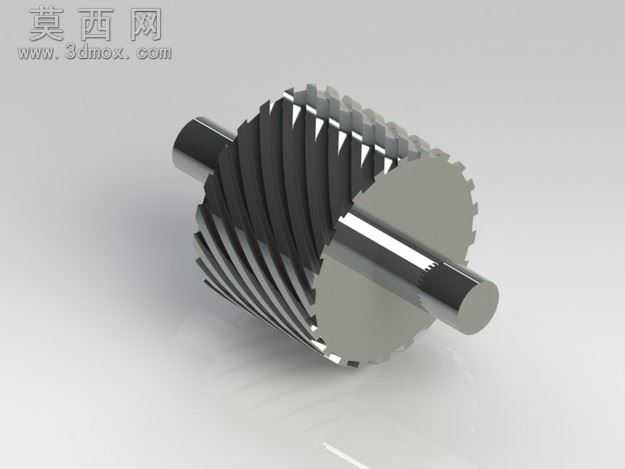

本作品为斜齿式密封辊三维建模成果，建模阶段围绕密封辊的实际工况需求展开结构设计，首先确定双端同轴轴颈的基准定位，保证辊体与两端支撑轴的同轴度公差符合机械装配要求，辊体工作段采用连续螺旋斜齿结构设计，齿形沿辊身圆周方向等距螺旋排布，齿槽深度与齿面倾角经过参数化调整，既保证辊体运转过程中对介质的密封阻隔效果，也兼顾辊面与配合件接触时的均匀受力特性。建模过程中采用参数化草图绘制结合特征放样、圆周阵列的方式生成连续斜齿结构，对齿根与辊体衔接处做圆角过渡处理，避免应力集中问题，两端轴颈与辊体的衔接位置设计有轴肩定位结构，可满足装配时的轴向限位需求。材质渲染阶段，辊体主体采用合金结构钢材质表现，调整金属材质的粗糙度、反射率参数还原金属机加工后的哑光金属质感，齿面边缘做细微的倒角效果处理，还原真实机加工零件的工艺细节，轴颈部分的表面粗糙度参数略低于辊身齿面，体现轴颈配合面的精加工特性。结构设计上重点考量密封辊的热工况适配性，斜齿结构的螺旋角度经过反复校核，可在辊体转动时形成连续的动态密封面，阻挡工作介质沿辊身轴向泄漏，同时螺旋齿形可在运转过程中带动附着介质均匀分布，避免局部介质堆积影响密封效果。整体建模过程严格遵循机械设计的尺寸规范，各部分结构比例协调，所有特征均做可编辑参数化处理，可根据实际使用场景调整辊身直径、轴颈长度、齿形倾角等核心参数，适配不同规格的密封装配需求，渲染输出的效果图清晰展现了零件的结构细节与材质特征，完整呈现了密封辊的设计形态与结构特点。
