哈雷摩托左侧壳体机械结构设计

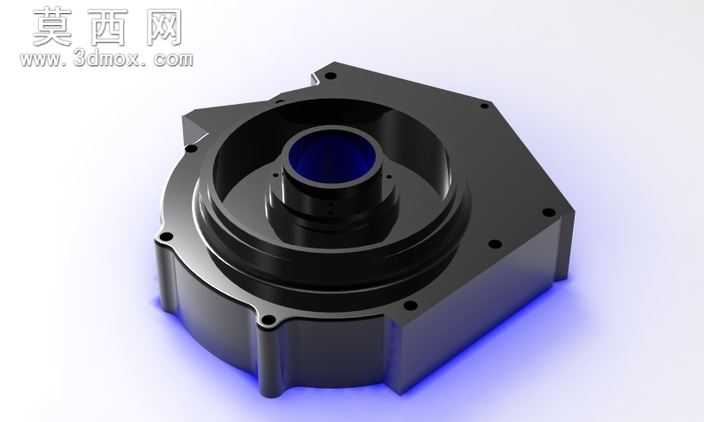

本作品为哈雷摩托配套的左侧壳体三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先针对壳体的安装定位需求，在多边形外轮廓的边角位置均匀布置沉头安装孔，每个孔位的孔径、沉头深度、孔间距均严格匹配摩托侧盖的装配公差要求，确保安装后与周边部件无干涉、贴合紧密。主体结构采用一体化的腔室设计，中心位置设置阶梯式轴套安装位，轴套内壁预留轴承配合的公差带，从内到外依次设计有密封槽、定位台阶、挡圈卡槽，可满足传动部件穿过时的旋转支撑、密封防尘、轴向定位多重功能需求。腔室的环形内壁做了等厚壁厚设计，在保证结构强度的前提下尽可能控制壳体重量，外壁与多边形安装底座之间做了多道加强筋过渡，筋位的厚度、拔模角度均符合注塑或压铸成型的工艺要求，避免生产过程中出现缩痕、填充不足的缺陷。渲染阶段采用哑光黑色硬质工程塑料材质，模拟玻纤增强尼龙的表面质感，材质参数调整了适当的粗糙度与微弱的环境反射，还原工业零部件的真实质感；场景布光采用侧方主光搭配底部冷色轮廓光，突出壳体的立体结构与边缘轮廓，清晰展现安装孔位、轴套结构、加强筋的细节特征。设计过程中优先考虑部件的装配兼容性与工艺可行性，所有转角位置均做了圆角过渡处理，既避免应力集中提升结构抗冲击性能，也符合成型加工的脱模要求；腔室内部的避让空间经过反复校核，可容纳内部传动组件的运动行程，不会出现运转剐蹭问题，整体结构兼顾了防护功能、安装精度与生产工艺要求，可直接用于后续的工程验证、开模生产或装配模拟环节。
