拖车转向轴用KLK650N球轴承结构设计

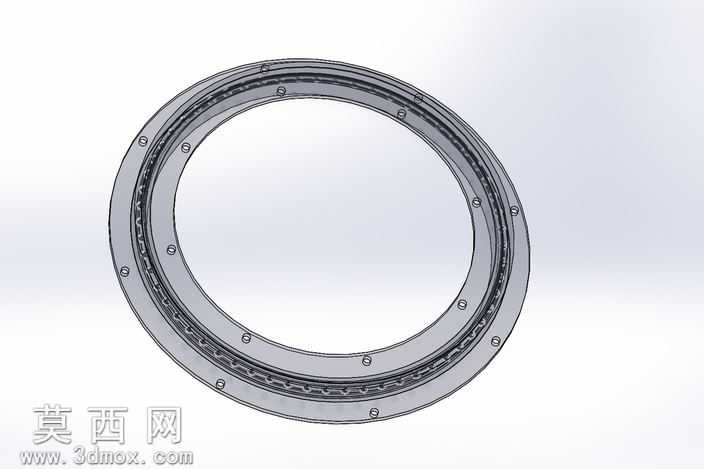

本模型为拖车转向轴配套的KLK650N球轴承，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循薄壁回转类零件的尺寸规范，对轴承内外圈、滚动体、保持架、连接紧固件等所有子部件进行1:1等比例还原，保证各部件间的装配间隙符合实际机械配合公差要求。建模初始阶段先绘制轴承的径向截面草图，通过回转特征生成内外圈的基础基体，针对内外圈上用于安装固定的沉头螺栓孔，采用圆周阵列特征完成均匀排布，确保孔位的分度精度与实际产品一致，避免装配时出现干涉问题。滚动体部分按照球轴承的滚道曲率参数，生成标准球形滚动体后沿滚道中心做圆周阵列，同时搭建配套的分段式保持架结构，保持架的兜孔与滚动体间预留合理的活动间隙，还原轴承运转时滚动体的活动空间。材质配置上，内外圈与滚动体赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，呈现出轴承钢特有的哑光金属质感，表面做细微的磨削纹理处理，还原精密机加工零件的表面特征；保持架部分赋予铜合金或工程塑料对应的材质属性，连接螺栓赋予标准镀锌紧固件的金属质感，各部件材质区分清晰，便于直观识别不同结构的功能分区。渲染阶段采用柔和的工业产品打光方案，通过多组面光源消除模型表面的生硬阴影，突出轴承的环形轮廓与各层结构的层次关系，视角选择斜向俯视角度，可完整展示轴承的整体环形形态、端面固定孔分布以及内部滚道与滚动体的装配结构。设计过程中重点考虑拖车转向轴的重载、低速往复回转的使用工况，对轴承的截面厚度、滚道接触角度、连接螺栓的排布密度做了针对性适配，保证轴承可承受径向载荷、轴向载荷以及倾覆力矩的复合作用，整体模型结构完整无缺失，各部件可单独拆分用于装配模拟、工程出图或运动仿真，能够直观呈现该类薄壁球轴承的内部构造与装配逻辑，可作为拖车转向机构设计、轴承选型参考的数字化三维样件。
