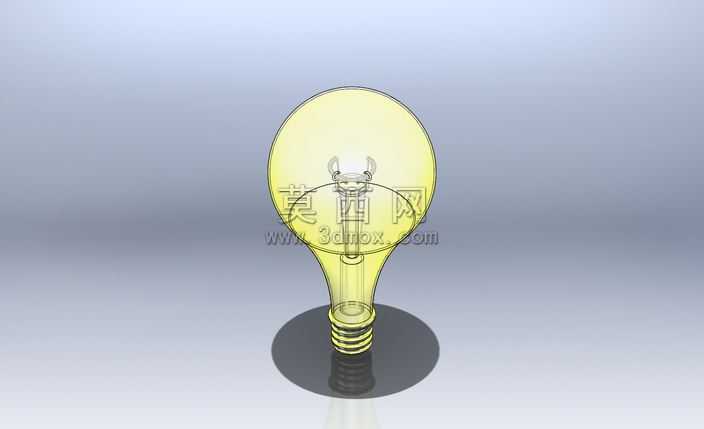

透明螺口白炽灯泡结构三维建模作品

本作品为螺口式白炽灯泡的三维参数化建模成果，建模过程以真实民用白炽灯泡的实物尺寸为基准，在SolidWorks软件中完成全结构的特征搭建，整体还原度贴合量产实物的比例与细节。建模首先从灯泡底部的螺口灯头部分起步，通过螺旋线扫描特征构建金属螺牙的连续螺纹结构，精准还原螺口的牙距、牙高与锥度参数，同时完成灯头底部绝缘触点、侧边金属导电层的独立特征建模，区分不同部件的装配层级，还原灯头部分的分层结构。灯头与玻壳衔接的过渡玻璃部分采用放样凸台特征完成，通过多截面轮廓的参数约束，实现过渡段从螺口顶端小直径到玻壳大直径的顺滑曲面衔接，避免曲面出现褶皱、曲率突变的问题。上部玻壳部分采用旋转凸台特征构建基础梨形轮廓，针对玻壳的薄壁属性，通过抽壳特征设置均匀的薄壁厚度，还原玻璃材质的轻薄质感，同时在玻壳内部完成灯丝支架、钨丝灯丝、导丝的细节建模：灯丝支架采用细圆柱折弯特征还原支撑结构，钨丝部分通过螺旋扫描还原双螺旋绕制的灯丝形态，导丝部分贯穿玻壳内部延伸至灯头导电位，还原灯泡内部的导电通路结构。材质渲染阶段，为玻壳赋予半透明淡黄色玻璃材质，设置合适的折射度与透光率，模拟普通白炽灯玻壳经使用后轻微泛黄的真实质感，同时开启半透明材质的次表面散射效果，让光线穿过玻壳时呈现自然的漫透射效果；金属螺口部分赋予磨砂金属材质，还原灯头镀锌铁皮的哑光金属质感，设置轻微的粗糙度参数避免金属反光过于生硬；内部灯丝赋予高反光钨金属材质，搭配场景内的柔和面光源，渲染时开启全局光照与环境遮蔽效果，让灯泡在灰色地面上投射出柔和的接触阴影，整体呈现出清晰的结构展示效果。建模过程中所有特征均保留参数化约束，可通过修改全局参数快速调整灯泡的尺寸规格，适配不同功率、不同规格的螺口灯泡建模需求，整体结构无破面、无特征错误，各部件的装配关系符合真实灯泡的生产装配逻辑，既可以作为灯具设计的配套零部件模型使用，也可作为照明产品结构展示的演示模型，清晰呈现传统白炽灯泡的内外结构组成，帮助理解电光源产品的基础构造原理。
