流体控制用截止式活塞组件结构设计

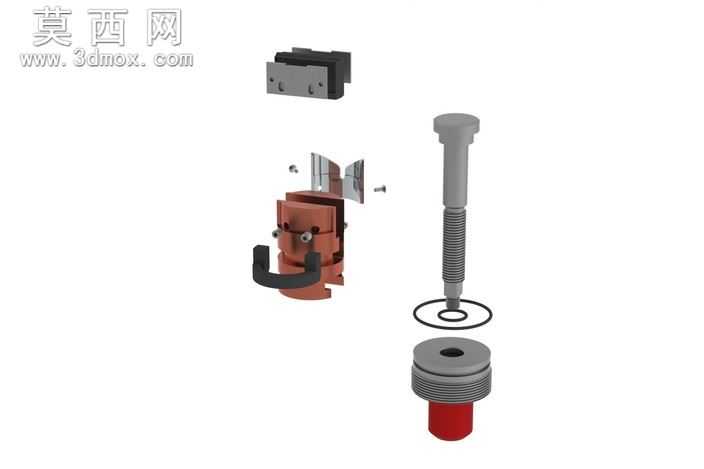

本活塞组件为流体管路系统中用于气、油介质通断截止的核心执行部件，采用三维参数化建模方式完成全零件设计与装配验证，建模过程中严格遵循机械装配公差规范，对每一个零件的配合尺寸进行了参数化约束，确保各部件装配无干涉、运动无卡滞。从结构组成来看，该组件包含顶部锁紧螺栓、环形密封件、带外螺纹的活塞主体、红色密封端盖、分体式卡紧夹座、C型锁紧卡扣以及顶部安装固定座共七个核心零件，各零件之间通过螺纹连接、卡扣限位、端面密封三种配合方式实现整体组装。建模阶段针对不同零件的材质特性进行了区分设置：顶部锁紧螺栓采用标准碳钢材质，渲染时赋予哑光金属质感，还原标准紧固件的表面处理效果；环形密封件采用丁腈橡胶材质，设置半哑光黑色橡胶材质参数，体现弹性密封件的表面肌理；活塞主体采用硬质铝合金材质，赋予银灰色金属拉丝质感，清晰呈现外螺纹的加工纹理；红色密封端盖采用耐油橡胶材质，设置高饱和度红色哑光材质，突出密封端的视觉辨识度；分体式卡紧夹座采用铸钢材质，赋予红棕色防锈涂装质感，还原工业阀件内部零件的表面处理工艺；C型锁紧卡扣采用弹簧钢材质，设置发黑处理的深黑色金属质感，体现弹性卡扣的刚度特性；顶部安装固定座采用灰铸铁材质，赋予哑光深灰铸铁质感，匹配安装基座的材质属性。设计过程中重点考量了活塞的截止密封性能，通过端面密封与径向密封双重结构设计，确保在气、油介质压力工况下能够实现稳定的介质截止，避免出现内漏问题；分体式卡紧夹座的设计便于组件的快速拆装检修，无需专用工具即可完成内部密封件的更换维护，降低了设备运维的成本与难度；顶部锁紧螺栓的预紧力参数经过模拟验证，能够在额定工作压力下保持各零件的压紧状态，不会因介质冲击出现松动移位。整体装配结构紧凑，各零件的受力路径经过优化，介质作用在活塞端面上的推力能够均匀传递到卡紧结构与安装基座上，避免局部应力集中导致的零件变形或损坏，可直接应用于中小型流体控制阀的生产制造或维修替换场景，建模过程中保留了所有零件的参数化特征，可根据实际管路通径、工作压力参数进行快速尺寸调整，适配不同规格的阀件使用需求。
