轴承齿轮轴类零件拆卸工装结构

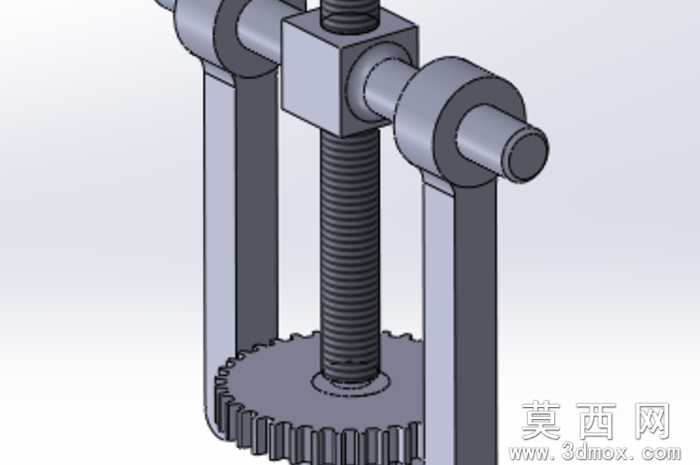

本模型为手动式轴类配套零件拆卸工装，整体采用三维参数化建模完成，建模过程中严格遵循机械装配的公差配合逻辑，对每一处配合面都做了贴合约束处理，保证模型装配关系完全符合实际机械加工装配要求。模型整体采用框架式对称结构，主体包含两根平行布置的支撑立臂、顶部的方形滑动螺母座、贯穿螺母座的传动螺杆、螺杆底部固定的驱动齿轮、以及横向穿设在立臂上部的铰接销轴几个核心部分。建模时对金属材质的质感做了针对性渲染设置，整体零件赋予哑光合金钢材质，对螺纹牙型、齿轮齿廓、铰接配合面做了细微的粗糙度区分，螺纹部分还原了梯形传动螺纹的完整牙型，齿轮部分绘制了标准渐开线齿廓，保证结构细节还原度。从结构设计逻辑来看，该工装依靠两根支撑立臂作为受力支撑，使用时将立臂下端卡在待拆卸零件的端面，通过转动底部的驱动齿轮带动传动螺杆转动，螺杆顶端顶在轴类零件的端面，随着螺杆的旋进，即可将过盈配合的轴承、带轮、齿轮等零件从轴上平稳顶出，避免敲击拆卸对零件造成的损伤。建模过程中对活动部件做了运动仿真约束，可模拟螺杆转动进给、齿轮啮合传动的完整动作过程，各铰接部位预留了合理的装配间隙，既保证结构运动顺畅无干涉，也还原了实际工装的装配精度要求。整体结构设计紧凑，受力路径清晰，两根立臂对称受力可避免拆卸过程中零件偏载卡滞，底部齿轮驱动的设计相比传统直接转动螺杆的拉马结构，操作时更加省力，适合小空间内的零件拆卸作业。模型中所有棱角处都做了合理的工艺倒角处理，没有尖锐的危险棱角，符合手动工具的安全设计要求，各零件的尺寸比例经过合理校核，可直接作为同类拆卸工装设计的参考原型。
