船用海洋导缆滚柱结构设计

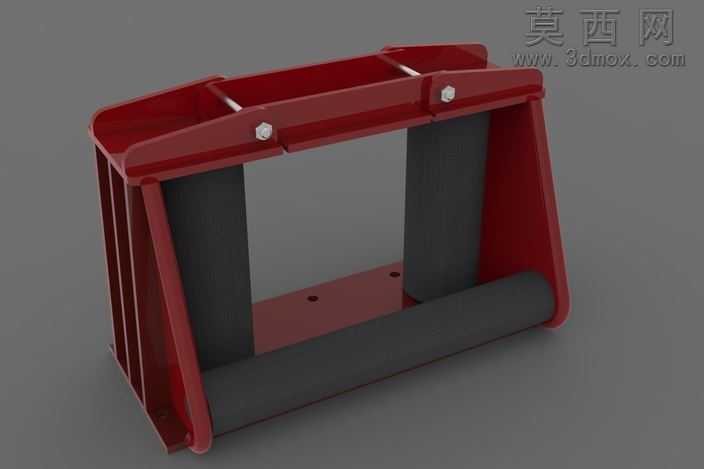

本模型为船用海洋导缆滚柱，整体采用框架式承载结构设计，建模过程中先以基准平面定位整体安装基准，绘制两侧支撑板的轮廓草图，通过拉伸特征生成带加强筋结构的红色承载架体，架体顶部设计有铰接式压板结构，通过螺栓紧固件实现上部辊轴的固定与可拆卸装配，便于后期运维更换磨损辊件。模型中部设置两根平行的黑色耐磨辊柱，辊柱与架体之间预留合理的转动配合间隙，还原真实导缆作业中辊柱随缆绳牵拉自由转动的功能特性，底部设计带安装孔的固定底板，可直接与船舶甲板或海洋作业平台的安装基座对位固定。材质渲染阶段，承载架体采用船舶专用防锈漆材质，模拟工业防护漆面的半哑光红色质感，表面添加细微的颗粒质感还原真实喷涂漆面效果，辊柱部分采用高耐磨尼龙复合材质，呈现深黑色哑光耐磨表面质感，螺栓紧固件采用镀锌金属材质，还原金属件的轻微反光与倒角细节。结构设计上充分考虑海洋作业的重载、防腐蚀需求，两侧支撑板外侧设计多道竖向加强筋，提升架体整体抗侧弯强度，避免大吨位缆绳牵拉时架体发生形变，辊柱长度与架体内腔宽度匹配，保证缆绳在辊柱上滑动时不会出现卡滞、偏磨的情况，整体结构无多余冗余设计，所有安装孔位、配合间隙均参照船用导缆设备的行业通用标准设定，可直接用于导缆装置的结构展示、安装模拟以及相关船用配件的设计参考，模型完整还原了导缆滚柱从外部防护架到内部转动辊件的全部结构细节，各部件之间的装配关系清晰明确，能够直观呈现该类船用导缆部件的工作原理与结构特点。
