快插式外螺纹气动水用接头三维设计

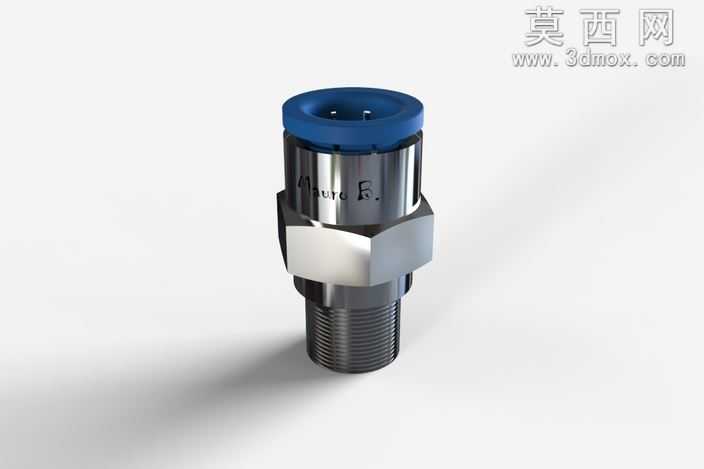

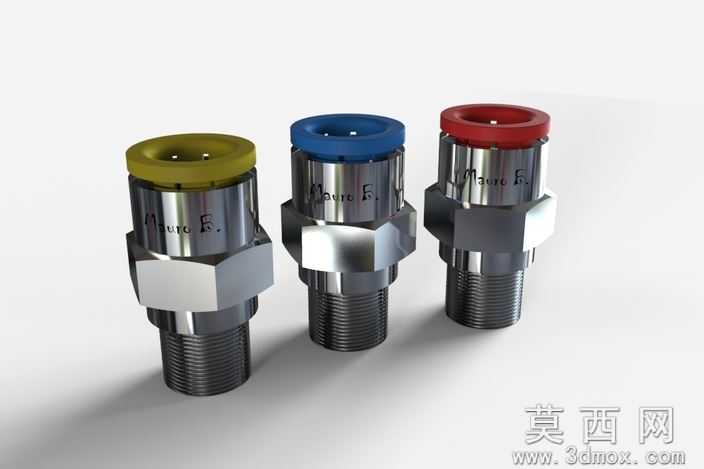

本作品为三款同规格不同色标区分的1/8规格不扩散条约款水拟合快插接头三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循气动快插接头的实际生产尺寸标准，对每一处结构细节都做了精准还原。模型整体分为外螺纹连接段、六角拧动台、主体金属套筒、顶部快插锁紧端四个核心结构部分，建模时先通过旋转凸台命令生成接头的主体金属基体轮廓，对外螺纹段采用真实螺纹牙型扫描切除完成建模，还原螺纹的牙距、牙型角参数，保证螺纹结构的装配适配性；六角拧动台部分通过拉伸切除生成标准对边尺寸的六角结构，还原实际安装时扳手拧动的受力面结构。顶部快插锁紧端分别设计了黄、蓝、红三种不同颜色的塑料锁紧帽，建模时对锁紧帽内部的卡爪槽、密封圈安装位都做了精细化的结构还原，可清晰看到内部用于锁紧管路的倒刺卡爪结构、用于流体密封的O型圈安装槽结构，完全还原快插接头插入管路后自动锁紧、密封的功能结构逻辑。材质与渲染阶段，主体金属套筒部分采用镀镍金属材质，调整材质的反射粗糙度、金属度参数，还原镀镍金属件略带磨砂的亮银色金属质感，六角拧动台的棱角处做了轻微的倒角高光处理，还原金属机加工后的边角质感；顶部的彩色锁紧帽采用哑光硬质塑料材质，分别赋予黄、蓝、红三种高辨识度的纯色材质，区分不同的管路适配类型，锁紧帽顶部的内凹面做了细微的粗糙纹理处理，还原实际塑料注塑件的表面质感。渲染时采用三点布光方案，主光源从侧上方打光，突出金属件的反光层次与结构轮廓，辅光源补亮暗部避免结构死黑，背景采用浅灰色渐变背景，让三款接头的结构细节清晰呈现，同时在接头下方添加柔和的接触阴影，增强模型的真实立体感。设计思路上，三款接头除顶部锁紧帽颜色不同外，主体连接尺寸完全一致，可适配1/8规格的外螺纹安装位，顶部快插端可适配对应外径的塑料水管或气管，不同颜色的锁紧帽用于区分不同的流体通路或压力等级，满足气动、水路系统中多管路的快速区分与连接需求，模型所有结构均做了可装配化设计，各零件可单独拆分用于装配模拟、工程图导出，也可直接用于流体管路系统的整体装配布局设计，结构细节完全符合工业级快插接头的生产制造标准，无结构干涉或尺寸不合理的问题。
