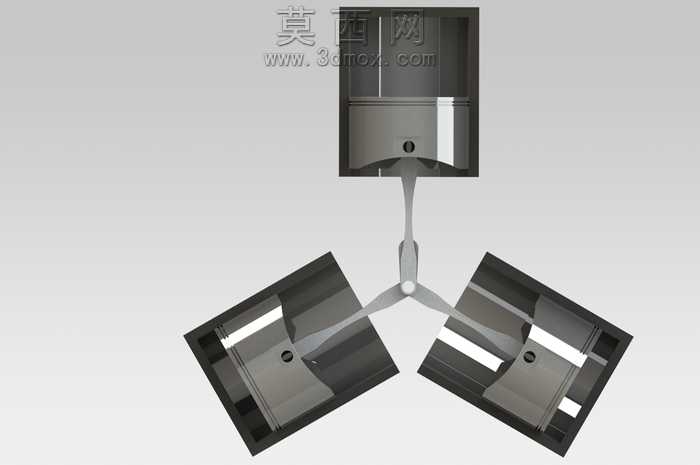

三缸径向星形活塞发动机结构演示模型

本模型为三活塞径向布置的星形发动机结构演示三维模型，采用SolidWorks完成全参数化建模，完整还原了星形发动机单排三缸的核心传动逻辑与部件配合关系。建模过程中首先以中心曲柄连杆机构为基准，确定120度均匀分布的三个气缸安装定位基准，保证三组活塞连杆组件的运动相位完全匹配星形发动机的做功顺序设计。模型对活塞部件进行了精细化建模，还原了活塞销孔、活塞环槽的细节结构，活塞裙部的型线特征也按照真实内燃机活塞的设计逻辑做了简化还原，保证结构演示的准确性。连杆部件采用了剖分式连杆大头的结构设计，与中心曲柄销的配合间隙做了可视化处理，能够清晰展示曲柄旋转时，三个连杆依次带动活塞做往复直线运动的传动过程。三个气缸体采用径向发散式布置，气缸内壁与活塞的配合面做了光滑处理，建模时通过配合约束限定了活塞仅能沿气缸轴向运动，避免运动仿真中出现部件错位的问题。渲染阶段采用哑光金属材质模拟气缸体的铸铁质感，活塞与连杆部件采用亮面铝合金材质，通过材质差异清晰区分不同功能的部件，提升结构展示的辨识度。模型附带运动动画配置，能够直观演示中心曲柄旋转一周时，三个活塞依次完成进气、压缩、做功、排气冲程的动作过程，清晰展现星形发动机相比直列发动机结构紧凑、单位体积功率密度高的结构特点。设计思路上以结构教学演示为核心目标，省略了真实发动机上的气门、供油、点火等附属系统，仅保留核心的曲柄连杆与活塞气缸组件，让观察者能够快速理解径向星形发动机的核心运动原理，避免过多附属部件干扰对核心传动结构的认知，适合作为内燃机结构教学的演示素材，也可作为航空小比例星形发动机设计的结构参考原型。
