单缸内燃机结构展示三维设计作品

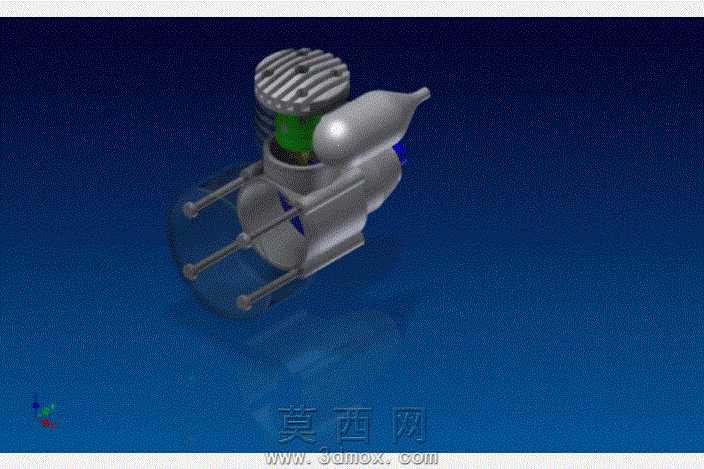

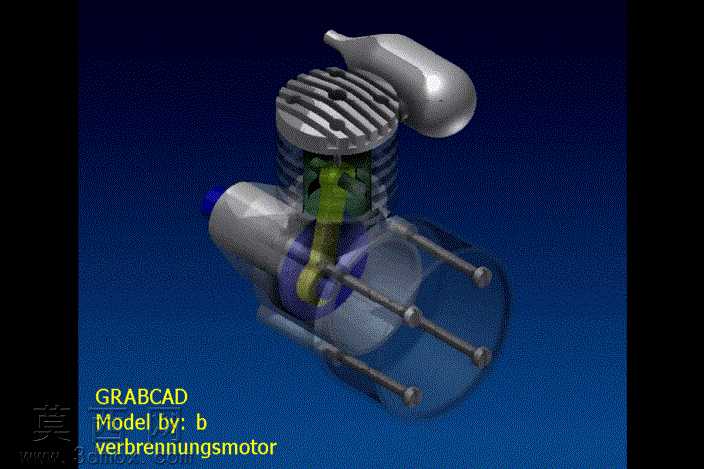

本作品为单缸内燃机的三维结构展示模型，采用Autodesk Inventor完成全参数化建模，通过半透明渲染方案直观呈现内燃机内部核心构造。建模过程中严格遵循内燃机实际工作原理进行结构还原，首先完成气缸体主体结构的搭建，对气缸内壁做高精度曲面拟合保证活塞运动路径的顺滑度，气缸散热鳍片采用阵列特征完成建模，还原真实风冷散热结构的排布规律。活塞组件建模时还原了活塞环槽、活塞销孔的细节结构，连杆部分做了等强度结构设计，通过装配约束实现活塞与连杆、连杆与曲轴的运动副匹配，可直观演示活塞往复运动转化为曲轴旋转运动的传动过程。曲轴部分做了配重平衡结构的还原，保证模型运动演示时的动平衡逻辑合理性。模型顶部的化油器结构、气缸盖的进排气道结构均做了细节还原，紧固螺栓采用标准件参数化生成，螺栓排布完全符合内燃机缸体的紧固设计规范。材质设置上，气缸体采用半透明磨砂工程塑料材质用于展示内部结构，活塞、连杆、曲轴等运动部件采用高反光金属材质区分，散热鳍片、化油器外壳采用哑光铸铝材质，紧固螺栓采用镀锌钢材质，不同材质的区分让结构层级一目了然。渲染阶段采用深蓝色渐变背景突出主体模型，打光采用三点布光方案，主光从侧上方投射勾勒金属部件轮廓，辅光弱化阴影暗部细节，补光打亮内部运动组件，让半透明缸体包裹下的内部结构清晰可见。设计思路上以结构教学展示为核心目标，摒弃不必要的外观装饰细节，重点突出内燃机的核心工作组件与传动逻辑，通过半透明外壳的设计让使用者无需拆解模型即可完整观察从进气、压缩、做功到排气全流程对应的部件位置与运动关系，可作为内燃机原理教学、结构科普的可视化展示素材，也可作为动力机械相关设计的参考基础模型，模型各部件均保留完整参数化特征，可根据不同排量、不同结构的单缸内燃机设计需求进行参数调整与结构修改。
