太阳能船用带线电池连接器结构设计

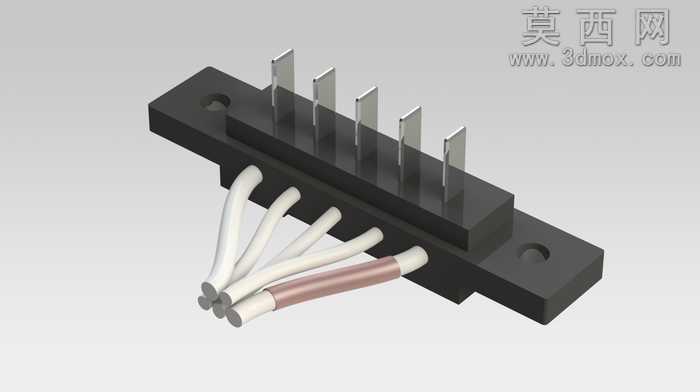

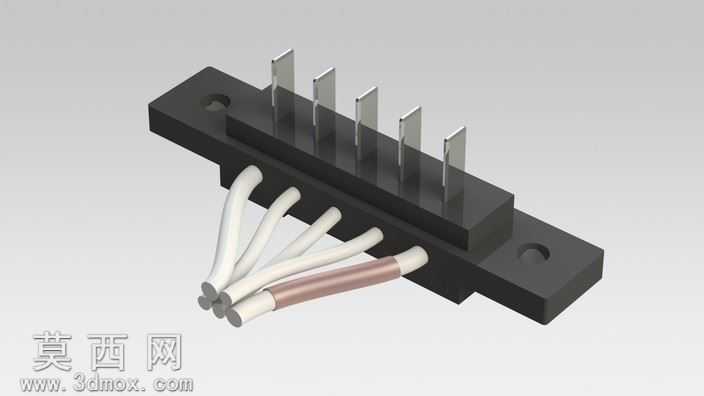

本作品为适配太阳能船供电系统的电池连接器三维建模成果，建模阶段以实际使用场景的安装、导通需求为核心逻辑，首先完成主体绝缘基座的结构搭建：基座采用长条形安装结构设计，两端预留沉头安装孔位，可直接通过螺丝固定在电池外壳的预设安装位上，适配户外船舶设备的抗震安装要求，建模时精准还原了基座的倒角、安装孔沉台、插片固定槽等细节结构，保证模型尺寸与实际加工公差要求匹配。插片端子部分按照五针平行排布的结构设计，每片金属插片的厚度、伸出长度、片间间距均严格参照大电流导通的安全间距标准设置，建模时还原了插片嵌入绝缘基座的固定段结构，清晰呈现插片与基座的装配限位关系，避免出现结构干涉问题。尾部出线部分的建模还原了多股线束的排布状态，其中包含常规信号导通线束与一根加粗的大电流供电线束，每根线束的绝缘层、端部剥线后的金属内芯结构都做了精细化呈现，线束的弯曲弧度模拟实际装配时的自然走线形态，还原线束从基座尾部出线孔穿出的密封配合结构，适配户外使用的防水防尘设计需求。材质渲染阶段，绝缘基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度参数还原工业塑料的磨砂质感；金属插片部分采用抛光镀镍金属材质，添加轻微的环境反射效果还原金属导电件的光亮质感；线束部分区分普通白色绝缘PVC线材与加粗线束的棕红色绝缘层，金属线芯部分做哑光金属质感处理，不同材质的光影层次分明，可直观区分各个结构部件的材质属性。整体建模过程严格遵循电气连接件的设计规范，所有结构尺寸均满足实际装配的公差要求，既可以作为太阳能船电池系统的结构设计参考，也可用于相关电气连接方案的展示、教学演示使用，模型完整呈现了连接器从安装固定、端子导通过渡到尾部出线的全链路结构，无多余冗余结构，各部件的装配关系清晰可辨。
