Liteplus便携式手提电池盒结构设计

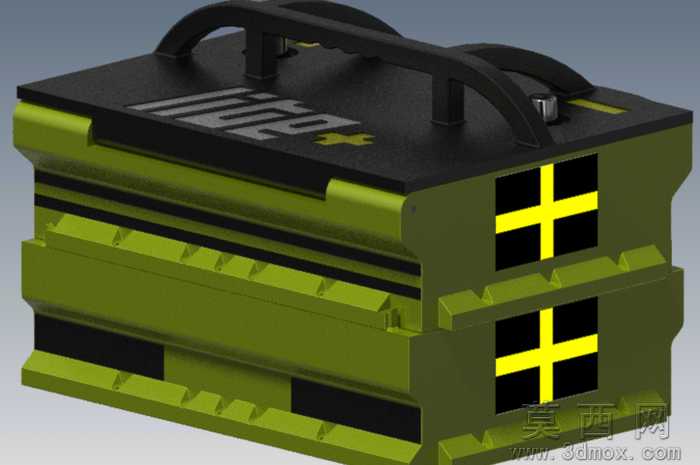

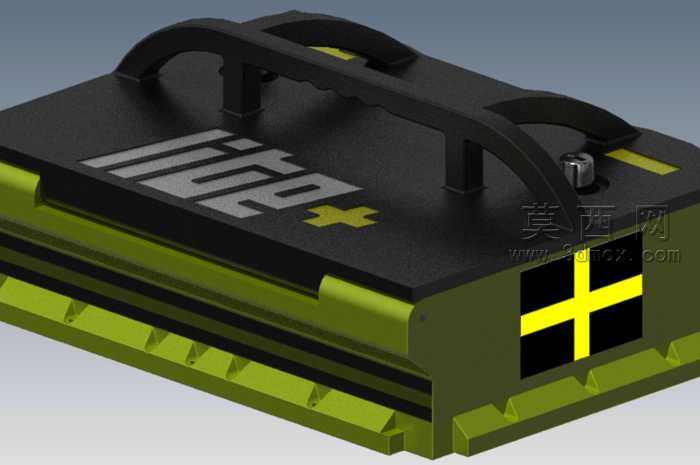

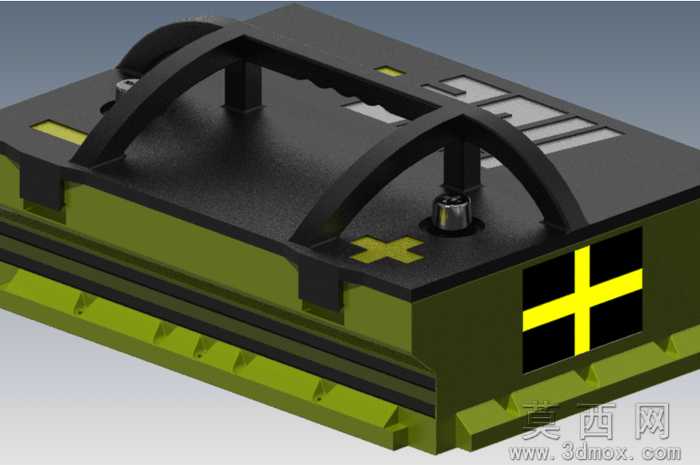

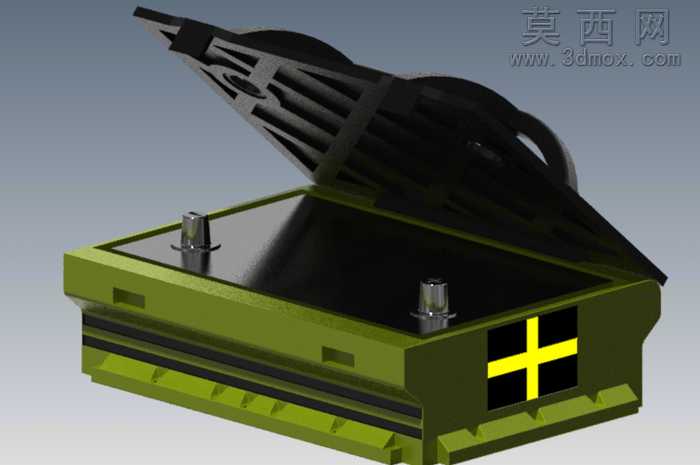

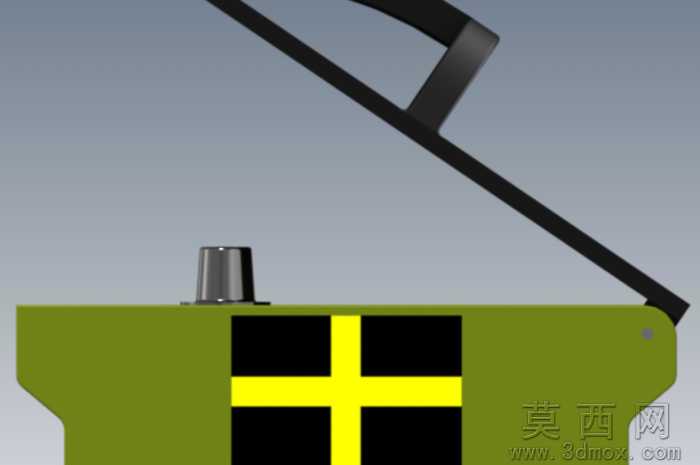

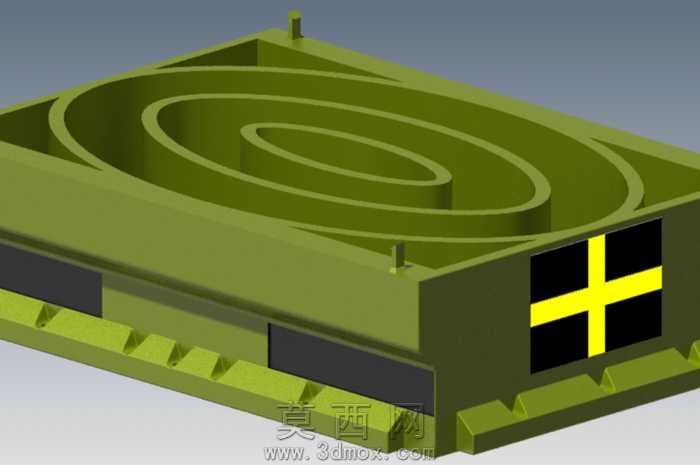

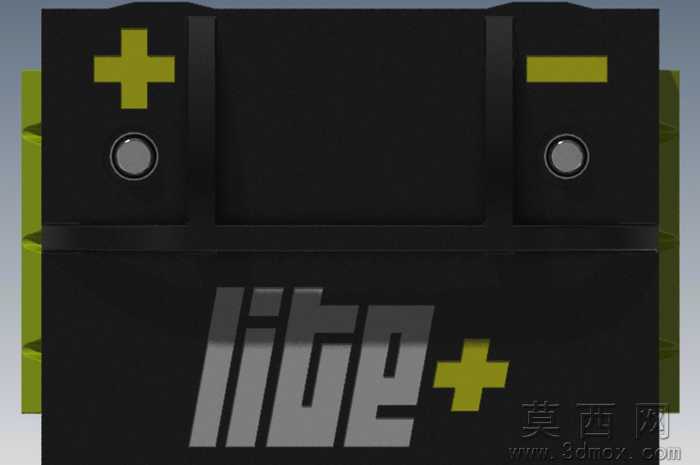

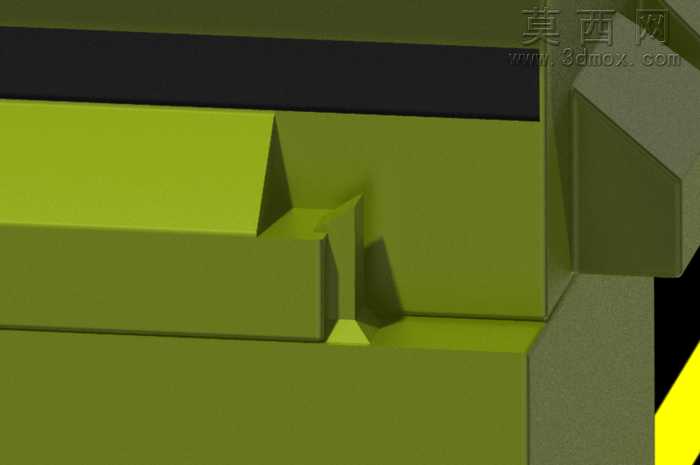

本作品为Liteplus便携式手提电池盒的三维设计方案，采用Autodesk Inventor完成全参数化建模，整体围绕户外便携储能的使用场景展开结构设计，兼顾防护性能与便携使用需求。建模阶段采用自顶向下的设计逻辑，先完成整体外轮廓的布局草绘，拆分出上盖、下壳体、提手、侧边防护条、锁止结构等独立零部件，再逐一完成各零件的细节特征构建，所有配合面均预留合理的装配公差，确保各部件组装后无干涉错位问题。渲染阶段针对不同部件赋予适配的材质属性：上盖主体采用哑光磨砂硬质工程塑料材质，表面做细微的颗粒质感处理，还原工业级防护外壳的耐磨视觉效果；顶部的双提手采用软质防滑橡胶材质，调整材质的粗糙度与反光参数，模拟橡胶握持面的防滑触感；侧边的层叠防护筋条采用军绿色硬质工程塑料，边缘做圆角过渡处理，既提升壳体的抗冲击性能，也弱化硬质塑料的生硬感；上盖表面的lite+标识采用金属银与亮黄撞色设计，通过调整金属材质的反射率与凹凸贴图参数，还原标识的丝印立体感；侧面的黄黑警示标识采用高对比度配色，强化产品的工业属性与安全提示作用。结构设计上，顶部设置双段式一体化提手，提手与上盖的连接位置做加强筋结构处理，可承受整组电池的重量负载，提手握持面做弧形贴合设计，提升长时间携带的握持舒适度；上盖与下壳体的结合处设置多层密封卡槽结构，可搭配密封胶条实现基础的防尘防水防护，适配户外复杂使用环境；壳体侧边设置多道横向加强筋，既提升壳体的结构强度，抵御外力冲击变形，也通过层叠的线条设计强化产品的硬朗工业风格；上盖一侧设置旋转式锁止旋钮，操作便捷且锁止牢固，避免携带过程中盒体意外开启；壳体内部预留标准化的电池组安装位与走线槽，可适配对应规格的锂电池组组装，同时预留接线端口的安装位置，无需额外打孔改造即可完成储能电源的整机组装。整体设计在满足电池容纳、防护、便携核心功能的基础上，通过撞色搭配与线条设计提升产品的视觉辨识度，所有结构特征均符合注塑生产的工艺要求，可直接用于后续的开模生产验证。
