变径式管道扩散器结构设计作品

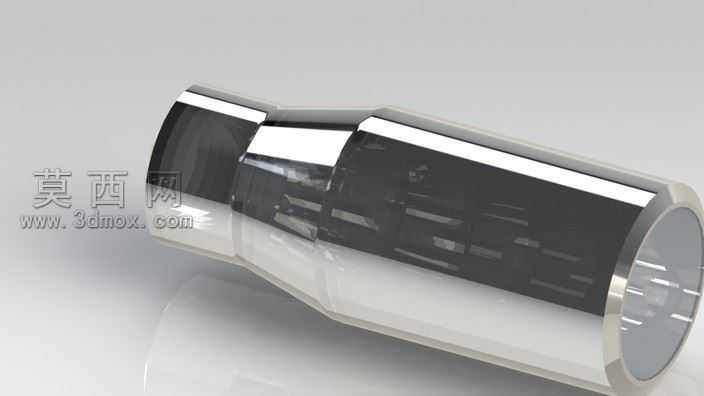

本作品为变径式管道扩散器三维结构模型，采用SolidWorks 2010版本完成全参数化建模，建模过程严格遵循机械管路元件的设计规范，保证结构尺寸的合理性与工程实用性。建模阶段首先以旋转凸台特征构建主体基础轮廓，精准绘制轴向截面草图，通过约束两端不同内径、外径的尺寸参数，以及中间过渡锥段的锥角参数，确保流道过渡平滑无突变，符合流体扩压的流道设计要求；随后通过抽壳特征设定均匀的管壁厚度，保证零件整体结构强度均匀，同时对两端管口的端面进行倒角处理，去除锐边结构，既符合实际加工的工艺要求，也避免管路装配时划伤密封元件。模型外观渲染采用哑光深灰金属材质，模拟工程中常用的碳钢或硬质工程塑料管件的表面质感，通过环境光影调整突出零件的圆柱面轮廓与锥段过渡特征，清晰展示各段结构的衔接关系，无多余装饰性元素，完全还原工业管件的真实外观形态。结构设计上，该扩散器采用一端小口径、一端大口径的同轴变径结构，中间锥段为核心扩压区域，可实现管路内流体的流速降低、压力提升的功能，适用于通风、给排水、工业流体输送等多种管路系统的工况需求；整体为回转体对称结构，无复杂异形曲面，建模过程中所有特征均保留完整参数，可根据实际工程的管径需求、压力等级要求快速修改尺寸参数，适配不同的管路安装场景。模型的细节处理贴合实际生产要求，管壁厚度均匀一致，两端管口的同轴度通过草图约束与特征参照得到充分保证，避免出现偏心问题影响管路装配密封性；过渡锥段与两端直段的衔接处采用微小圆角过渡，消除应力集中隐患，提升零件的结构可靠性与使用寿命。整个建模过程逻辑清晰，特征树层级简洁明了，无冗余无效特征，既保证了模型的几何精度，也为后续的工程图导出、流体仿真分析、装配干涉检查提供了可靠的三维模型基础。
