立式框架结构手动破碎装置三维设计

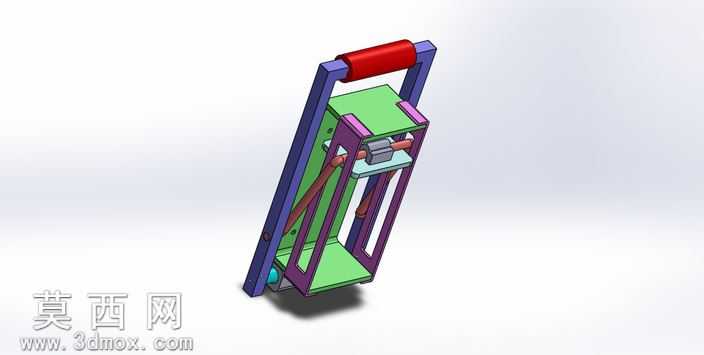

本作品为立式框架结构的手动破碎装置三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循机械设计的装配约束规范，对每一个零部件的尺寸公差、装配间隙都进行了合理设定，确保模型可直接用于后续的工程图导出与实物打样验证。模型整体采用立式龙门框架作为主体承载结构，框架主体选用深紫色金属材质进行渲染，模拟高强度合金钢材的哑光金属质感，框架顶部设置红色的握持施压手柄，手柄表面做了防滑纹理的细节建模，渲染时采用半哑光的工程塑料材质，还原手动操作部件的握持触感。装置中部为核心的破碎执行腔体，腔体上下的承托板采用亮绿色工程塑料材质渲染，模拟耐磨非金属衬板的视觉效果，腔体内部设置了可沿框架导轨上下滑动的压合破碎组件，组件两侧搭配棕红色的传力连杆，连杆与框架、压合板之间均设置了铰接结构，建模时还原了铰接销轴、限位挡圈等细小标准件的结构细节，保证整个施压传动过程的运动逻辑符合机械原理。设计过程中，优先考虑手动操作的施力合理性，将施压手柄设置在框架顶部的居中位置，通过杠杆原理放大手动施加的下压力，降低操作时的力度需求，同时框架两侧的立柱采用双导轨平行结构，保证压合破碎板上下运动时的垂直度，避免出现卡滞、偏磨的问题。破碎腔体的内部空间做了圆角过渡处理，既可以避免物料在边角处堆积卡料，也能提升整体结构的应力分布合理性，减少长期受压后的结构变形风险。渲染阶段采用工作室均匀柔光环境，对金属部件添加了轻微的环境反射效果，对非金属部件调整了漫反射参数，让不同材质的区分度更加清晰，同时保留了模型的结构边线显示，方便查看内部的装配关系与传动路径。整个模型的所有零部件均为可编辑的参数化特征，未出现破损面、重叠面等建模错误，装配体的干涉检查结果为零干涉，既可以作为机械原理教学的演示案例，也可以经过细节优化后改造为小型家用或实验室用的手动破碎设备，用于小批量脆性物料的压碎作业。
