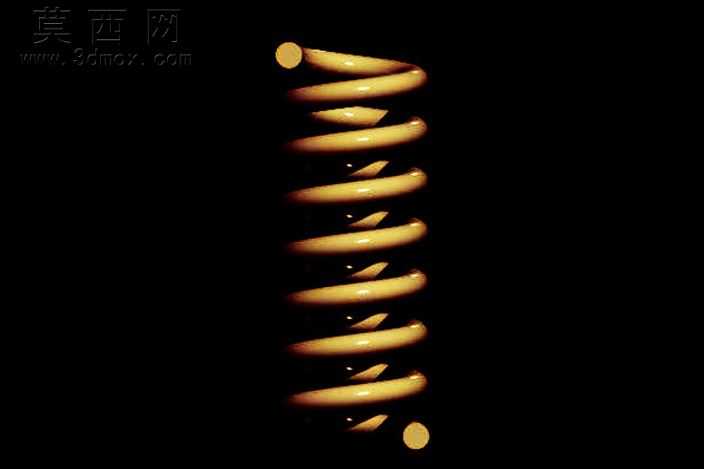

写实风格圆柱螺旋压缩弹簧三维设计作品

本次设计的圆柱螺旋压缩弹簧作品，采用Pro/Engineer Wildfire平台完成全参数化建模，建模过程严格遵循机械设计标准中圆柱螺旋弹簧的尺寸规范，首先通过螺旋扫描特征构建弹簧的主体簧丝结构，精准控制螺旋线的升角、节距、中径以及簧丝直径参数，确保弹簧的有效圈数、支撑圈数符合常规压缩弹簧的设计要求，两端的支撑圈结构做了并紧磨平处理，还原实际工业弹簧的端部形态，保证模型结构与真实工业零件的一致性。材质渲染阶段，为模型赋予了金属合金材质，调整材质的金属度、粗糙度参数，还原弹簧钢材质特有的暖金色金属光泽，通过三点布光方案搭建渲染场景，主光源采用侧上方45度角的硬光，突出簧丝螺旋结构的明暗层次与曲面光影变化，辅助光源补全暗部细节避免死黑，背景采用纯黑色背景突出弹簧主体，最终渲染效果清晰展现弹簧的螺旋形态、金属质感与结构细节，簧丝表面的光影过渡自然，螺旋结构的层叠关系清晰可辨。设计思路上，本次建模优先保证结构的参数可调整性，所有关键尺寸均设置为可编辑参数，可根据不同的载荷需求、安装尺寸快速调整弹簧的线径、中径、节距、圈数等参数，适配不同的机械缓冲、储能、复位场景需求，模型同时导出了STEP与IGES通用格式，可兼容多数主流三维CAD软件，方便后续在不同设计场景中调用、装配与二次修改，模型结构无破面、无多余几何特征，几何拓扑规整，可直接用于装配验证、工程图生成、运动仿真等后续设计环节，能够满足机械设计、产品开发过程中对标准弹簧零件的三维模型使用需求。
