带防水接头的多芯电源连接线束

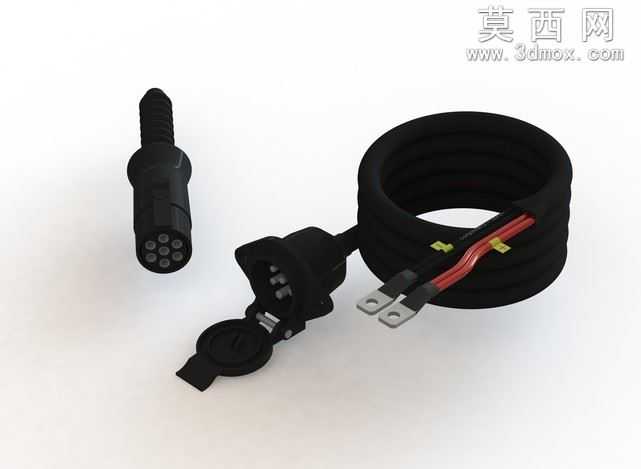

本模型为带防水结构的多芯电源连接线束三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体线束的路径规划与各组件的位置排布，再拆分零件逐一细化结构。公母对接接头部分严格按照工业接插件的通用尺寸规范建模，公头端的插针插孔按照7芯排布设计，每根插针的定位槽、导向倒角都做了精准还原，母头端配套的防水翻盖结构做了铰接位的细节设计，翻盖内侧的密封凸筋与接头端面的凹槽完全匹配，可实现对接后的IP65级防水效果，接头尾部的防弯折橡胶护套做了多段环形波纹结构，还原了实物耐弯折、缓解线缆应力集中的特性。线缆部分采用螺旋扫描特征完成主体建模，外被的黑色橡胶材质通过调整粗糙度、漫反射参数还原哑光橡胶的质感，内部剥开的线芯区分了红黑两种绝缘层，末端的冷压接线端子做了压接位的压痕、固定孔位的细节还原，端子表面的金属镀层通过调整金属度、反射参数模拟镀锡铜件的半哑光金属质感。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度打亮主体，补光弱化暗部死黑，环境光添加微弱的HDR环境反射，让橡胶与金属材质的质感区分更清晰，整体模型完整还原了工业连接线束的装配关系与结构细节，各零件间的配合间隙、装配限位结构都做了精准还原，可用于电气布线演示、接插件结构教学、产品方案展示等场景，建模过程中对柔性线缆的形态做了自然的卷曲处理，避免生硬的几何弯折，让整体视觉效果更贴近实物的自然状态，防水盖的开合角度做了合理限位，还原了实物翻盖的最大开启角度，避免出现结构干涉的不合理设计。
