海底装备用双孔法兰式TRT适配连接构件

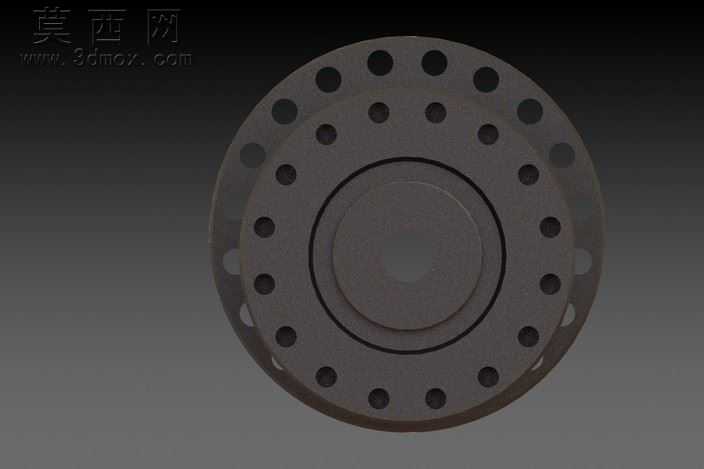

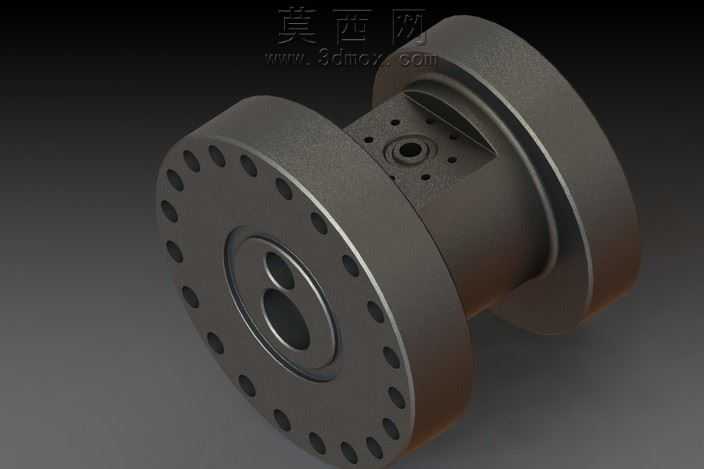

本模型为海底装备配套的双孔法兰式TRT适配连接构件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循海底承压装备的结构设计规范，对构件的每一处细节都做了精准还原。模型主体为两端带法兰盘的筒状结构，两端法兰盘均采用圆周均布的螺栓孔设计，孔位排布经过同轴度校验，可保证与对接部件的精准装配，避免海底高压工况下出现连接错位、密封失效的问题。构件中部的筒体段做了等壁厚结构优化，在满足承压强度要求的前提下尽可能控制构件自重，适配海底装备的轻量化安装需求；筒体内部设计有双孔流道结构，流道转角处做了圆弧过渡处理，可减少流体介质输送过程中的阻力损耗，同时避免应力集中导致的结构疲劳损伤。建模阶段对法兰端面、螺栓孔内壁、流道内壁等关键配合面做了公差约束设置，可直接导出工程图用于生产加工参考。渲染环节采用金属哑光材质模拟构件实际使用的特种合金钢材质，通过调整材质的粗糙度、金属度参数还原深海装备构件经防腐处理后的表面质感，场景布光采用侧方主光搭配轮廓补光的方式，清晰呈现法兰螺栓孔的排布细节、筒体表面的结构特征以及双孔流道的端口形态，让模型的结构层次一目了然。设计过程中充分考虑海底工况的特殊要求，对法兰与筒体的衔接处做了加厚过渡处理，提升构件的整体抗冲击、抗腐蚀性能，双孔的孔径比例、流道走向均经过流体力学逻辑校验，可满足海底装备中介质分流输送、双通路连接的适配需求，整个模型无冗余特征、无破面，各部件结构逻辑清晰，可直接用于装配验证、工况模拟以及结构优化参考。
