单轮手推运料斗车结构设计方案

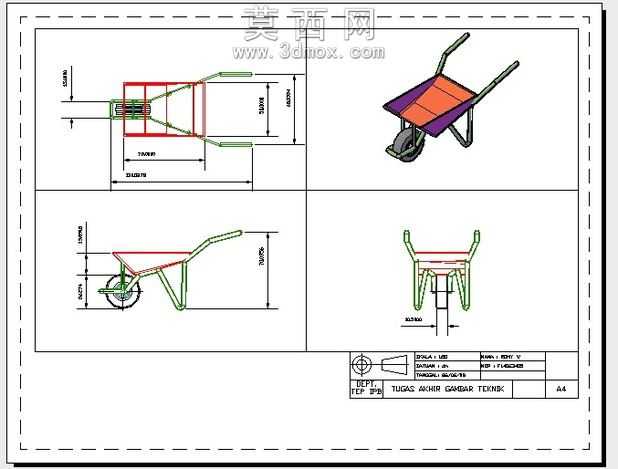

本作品为单轮手推运料斗车的三维设计成果，建模阶段严格遵循机械制图投影规范，通过多视图标定各部件的精确尺寸，从正视图、侧视图、俯视图三个核心维度还原手推车的整体轮廓与装配关系，确保各部件衔接处的公差匹配符合实际生产加工要求。建模过程中首先搭建承载框架的线框基准，以金属管材的弯折路径为核心骨架，确定车斗的倾斜卸料角度、扶手的握持高度、行走轮的安装轴心位置，保证整体结构的重心落在轮轴与操作者施力点的合理区间，降低使用过程中的抬升施力负担。材质设置上区分不同部件的物理属性，承载车斗部分赋予耐磨金属板材材质，表面做哑光防锈处理模拟实际工地使用的耐磨涂层，框架管材赋予高强度结构钢材质，行走轮部分分别设置橡胶外胎的防滑纹理材质与金属轮毂的刚性材质，扶手部分额外设置防滑握持的包覆材质，通过材质区分清晰呈现各部件的功能分区。结构设计上重点优化受力传递路径，车斗与框架的连接位置设置加强支撑结构，避免重载状态下的连接部位变形，轮轴位置设置双侧加固支撑，抵消单侧受力带来的扭矩偏移，车斗前侧设置卸料支撑边，方便卸料时的支点借力，扶手末端做圆滑弯折处理，提升握持操作的舒适度。设计思路围绕短途散料搬运的实际使用场景展开，兼顾结构强度与整体轻量化，在保证额定承载能力的前提下尽可能简化冗余结构，降低整体自重，同时参考人体工程学参数调整扶手高度与车斗倾斜角度，让操作者推行过程中保持自然施力姿态，减少长时间使用的疲劳感，整体结构拆解清晰，各部件的连接方式、装配关系都在视图中做了明确标注，可直接用于生产加工的参考依据。
