带木质边框的勾花链网防护结构

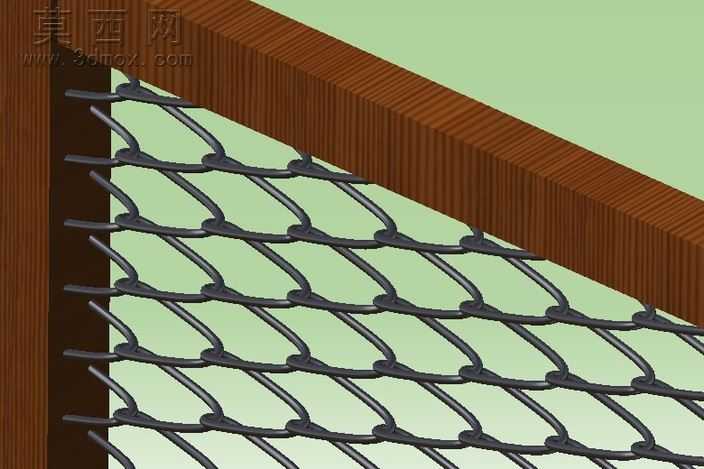

本作品为带木质边框的勾花链网防护结构三维建模成果，建模阶段首先完成整体结构的比例规划，确定木质边框的截面尺寸、链网的丝径参数、网孔菱形单元的边长与夹角数值，先构建单根链丝的螺旋弯曲路径，通过三维扫描曲线拟合链丝的互锁勾连形态，保证每一段链丝的弯曲弧度一致，相邻链丝的勾接位置完全贴合无错位，避免出现结构干涉问题。完成单组链丝单元建模后，通过线性阵列命令沿横向与纵向批量排布链丝单元，阵列过程中严格控制单元间距，保证所有网孔的菱形尺寸均匀统一，链丝之间的勾接节点位置对齐，形成完整的连续链网面。之后构建外围的木质边框结构，边框采用矩形截面的长条构件，在边框与链网连接的位置预留适配的嵌装槽，将链网的边缘嵌入槽内完成装配，还原真实围栏结构的连接方式，让整体结构的装配逻辑符合实际生产安装的工艺要求。材质与渲染阶段，为链网部分赋予哑光深灰色金属材质，调整材质的粗糙度参数模拟镀锌铁链的半哑光金属质感，添加细微的表面划痕纹理提升真实度；为木质边框赋予深棕色实木纹理材质，调整纹理的走向沿边框长度方向分布，添加自然的木材色差与细微的木结纹理，还原实木边框的自然质感；背景采用低饱和度的浅绿色平面，突出主体结构的形态细节，渲染时开启环境光遮蔽效果，让链丝勾接处、边框与链网衔接处的阴影过渡自然，清晰展现结构的层次关系。设计过程中重点还原链网的互锁结构特性，每根链丝的螺旋弯曲角度经过反复调整，保证相邻链丝勾连后既可以呈现均匀的菱形网孔，又能体现链网可弯折的柔性结构特点，边框部分的边角做了微小的圆角处理，避免尖锐棱角不符合实际产品的安全设计要求，整体模型完整展现了这类链框防护结构的装配关系与形态特征，可用于防护围栏类产品的结构展示、设计参考使用。
