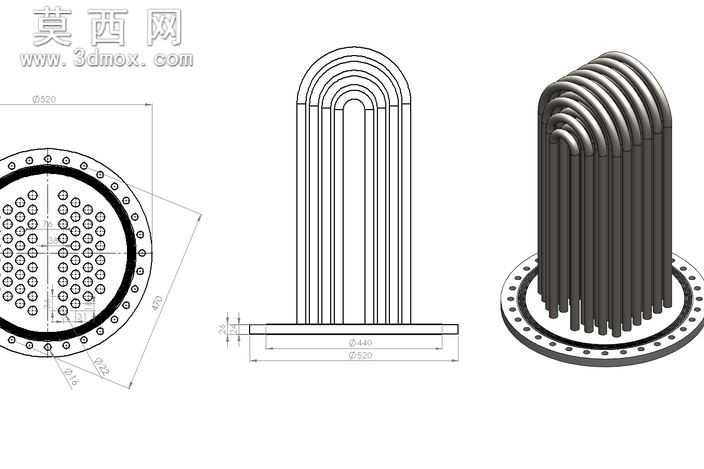

U型管束法兰连接换热元件结构

本模型采用SolidWorks进行全参数化三维建模，整体结构由底部圆形法兰管板与多组层叠排布的U型弯管共同组成，建模过程中首先绘制法兰管板的基准草图，精准定位法兰外圆轮廓、周向均布的螺栓连接孔位，以及管板区域内按规则阵列排布的换热管安装孔，保证孔位间距、边距符合常规换热元件的设计规范，为后续管束装配提供精准的定位基准。完成管板基础特征建模后，针对U型管束部分进行分层设计，每一层U型弯管采用统一的弯曲半径参数，通过逐层递增弯管中心距的方式实现管束的整齐层叠排布，避免管体之间出现干涉问题；建模时对弯管的直段长度、圆弧过渡段进行参数约束，保证每根弯管的两个直段端面能够精准对齐管板上对应的安装孔位，还原实际生产中换热管与管板的连接装配关系。材质设定上，法兰管板采用普通碳钢材质参数，表面做哑光氧化质感处理，还原金属板材的磨砂肌理；U型换热管采用同系金属材质，表面做轻微拉丝质感处理，区分管板与管束的视觉层次，同时通过光影渲染突出弯管圆弧段的流畅曲面形态，以及管束层叠排列的规整秩序感。结构设计上充分考虑U型换热器的核心功能特性，无额外的冗余结构，所有管体排布紧凑合理，法兰端的螺栓孔位完全匹配通用管道连接标准，既保证了换热介质在管束内的流通路径长度，也兼顾了元件与外部管路的装配兼容性；建模过程中对所有圆角、衔接处做了平滑处理，避免尖锐棱角导致的应力集中问题，整体模型结构完整，特征参数清晰，可直接用于换热设备的结构验证、装配模拟以及工程出图参考，能够直观呈现U型换热管束与法兰管板的装配逻辑与结构形态。
