1000公斤载重碳袋垂直升降输送设备

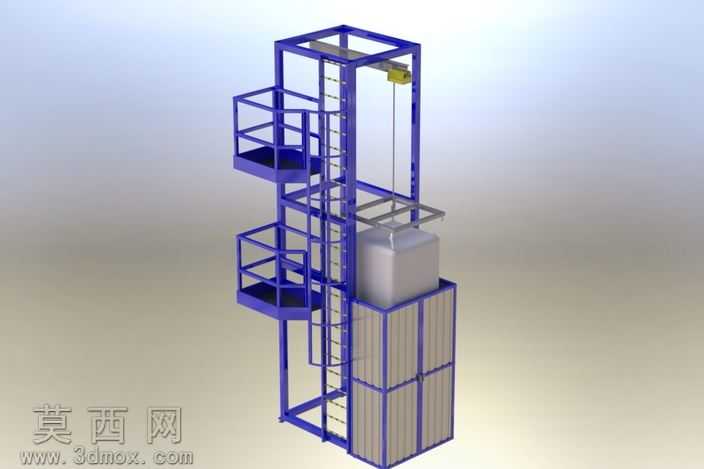

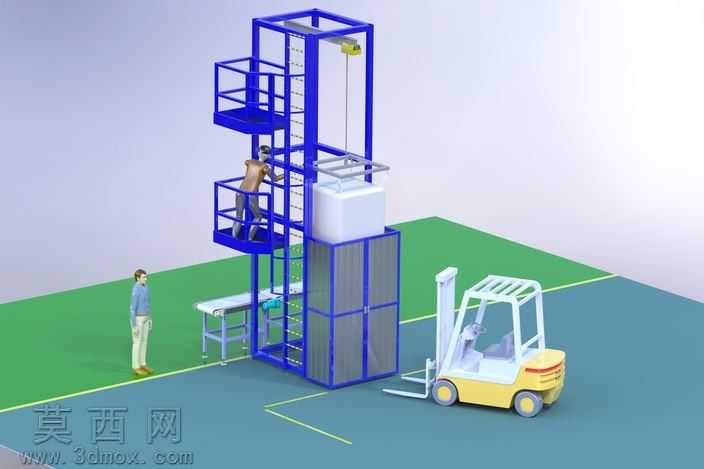

本作品为额定载重1000公斤的碳袋垂直升降输送设备三维模型，采用SolidWorks完成全参数化建模，整体结构经过严谨的装配干涉校验，各运动部件的行程与配合间隙均按照实际工业使用场景设定。模型主体采用方管焊接机架结构，建模过程中对焊接拼接节点做了精细化还原，机架表面赋予蓝色金属烤漆材质，立柱导轨部分做了金属拉丝质感处理，还原工业设备真实的漆面与金属质感差异。升降驱动部分采用顶部电葫芦牵引结构，模型中还原了电葫芦的卷筒、钢丝绳、吊钩组件的细节结构，钢丝绳采用柔性部件模拟，与顶部横梁的固定座、升降平台的吊点做了精准的配合约束。设备设置双层带护栏作业平台，护栏采用圆管弯折焊接结构，平台踏板赋予防滑花纹钢板材质，每层平台均设置安全防护门结构，还原作业人员操作的安全防护设计。设备底部设置封闭式碳袋暂存柜体，柜体采用薄钢板折弯焊接结构，柜门设置合页与拉手细节，柜体旁配套设置接料工作台，工作台台面赋予不锈钢材质，支腿配置可调脚杯结构，适配不同地面的安装调平需求。场景中配套加入了叉车模型与作业人员模型，还原碳袋从叉车转运到升降设备、再由作业人员完成楼层转运的完整作业流程，地面采用环氧地坪材质并绘制区域警示线，渲染阶段采用三点布光方案，突出设备的结构层次与材质质感，整体模型结构完整，可直接用于设备方案展示、结构优化参考以及作业流程模拟使用，各零部件均保留建模参数，支持根据实际载重需求与安装空间做尺寸调整与结构优化。
