单旋翼带尾桨式直升机整机结构三维数模

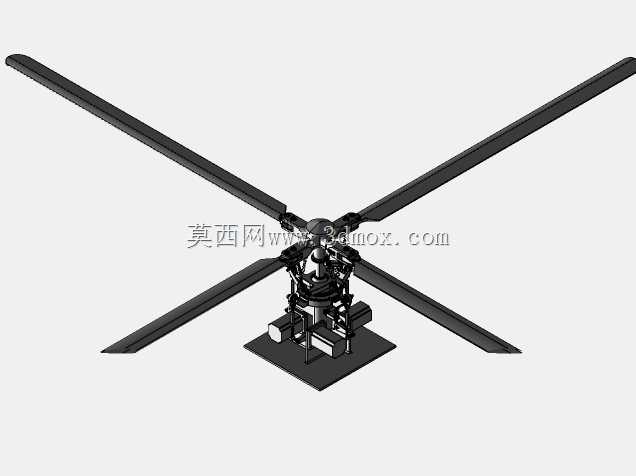

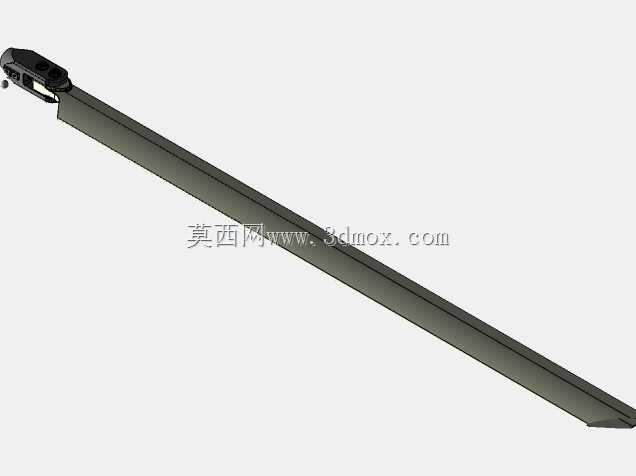

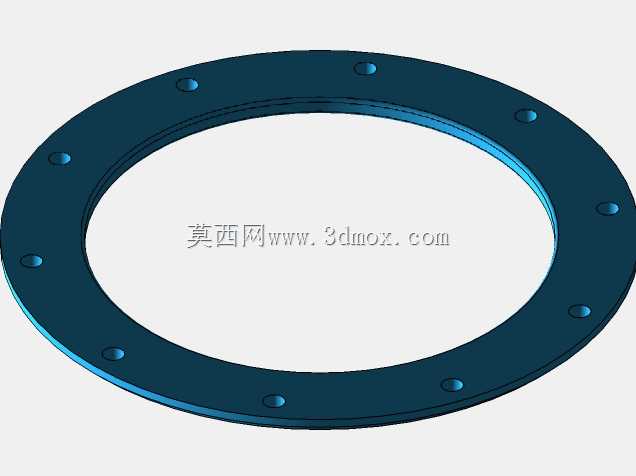

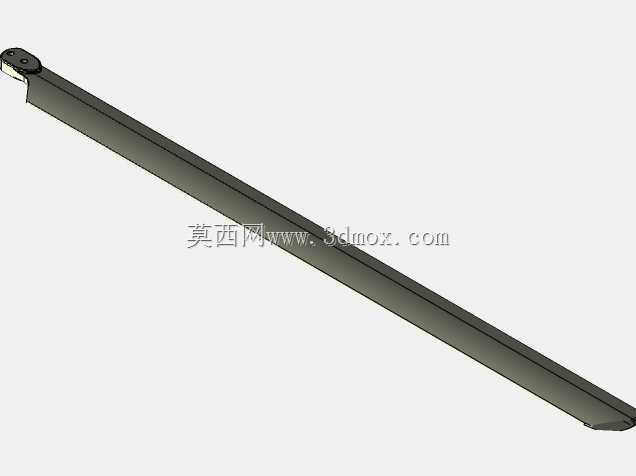

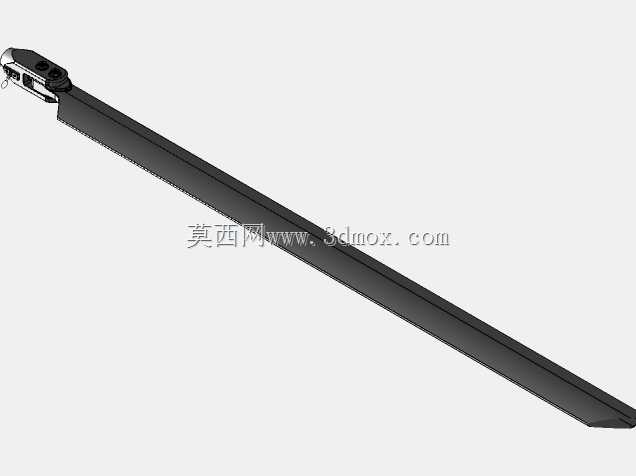

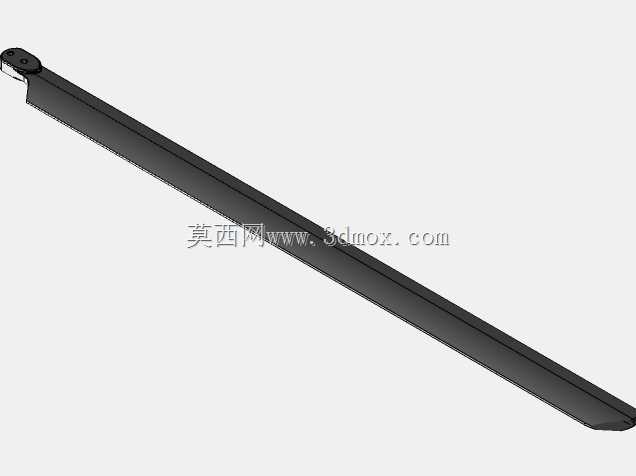

　　该旋翼直升机三维数模完整还原了常规单旋翼带尾桨构型直升机的全机结构细节，建模过程中严格遵循真实直升机的气动布局逻辑与结构装配关系，没有做过度的艺术化简化，所有结构件的相对位置、连接关系都符合实际工程设计逻辑。从结构组成来看，模型包含主旋翼系统、尾桨系统、机身主体、起落架、动力舱段、尾梁结构、操纵机构外露段几个核心部分，主旋翼采用铰接式桨毂设计，每片桨叶的翼型剖面都做了符合低速旋翼气动特性的曲面处理，桨叶的扭转角、根梢比都参考通用轻型直升机的参数设置，桨毂与主减速器输出轴的连接位置预留了标准的法兰安装边界，可直接对接主传动系统的数模做装配验证。尾梁部分采用半硬壳式结构的建模逻辑，内部预留了尾传动轴、尾操纵线系的走线路径空间，

　　尾桨采用跷跷板式构型，安装位置与尾梁末端的垂尾结构做了一体化整合，垂尾的后掠角度、平尾的安装位置都经过气动合理性校验，能够保证前飞状态下的航向稳定性。机身主体部分按照座舱、设备舱、动力舱、燃油舱的分区做了结构划分，座舱段的风挡曲面符合飞行员视野要求，风挡框架的安装边、密封条卡槽都做了细节还原，设备舱预留了航电设备、飞控计算机的安装导轨位置，起落架采用滑橇式构型，滑橇管的弯曲弧度、与机身的连接撑杆角度都符合轻型直升机的着陆缓冲设计要求，滑橇底部的耐磨衬板安装位置也做了明确的结构标识。在设计思路上，该模型优先保证结构装配的干涉检查有效性，所有相邻结构件之间都预留了合理的安装间隙，比如主旋翼桨叶的挥舞铰、摆振铰的活动范围内，没有与机身、

　　发动机舱结构出现运动干涉，尾桨的旋转平面与垂尾结构之间也保留了足够的安全距离，避免实际运行中出现打桨风险。从安装边界来看，主减速器安装节位于机身顶部的承力框位置，安装孔位的分布圆直径、螺栓孔规格都参考同量级直升机的标准设置，发动机安装架位于动力舱内部的防火墙结构上，安装面的平面度、减震器安装座的位置都做了准确建模，燃油箱的安装空间位于机身重心附近，能够保证燃油消耗过程中全机重心偏移量在允许范围内。该模型可用于直升机结构原理教学、旋翼气动仿真的前置几何处理、新概念直升机改型设计的基础构型参考，也可作为航空类专业三维建模课程的教学案例，帮助学习者理解直升机各系统之间的布局逻辑与装配关系。建模过程中对曲面连续性做了严格控制，

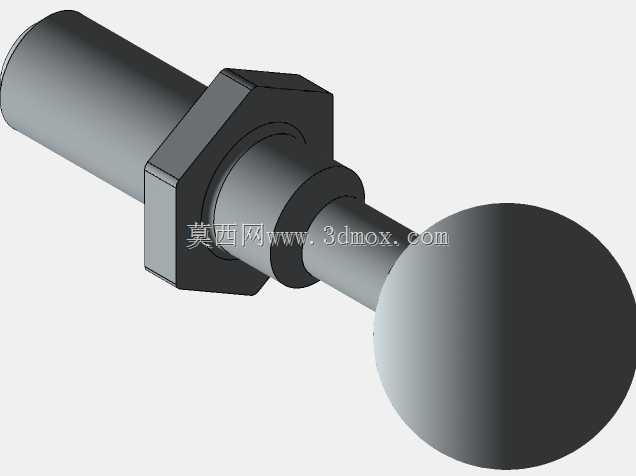

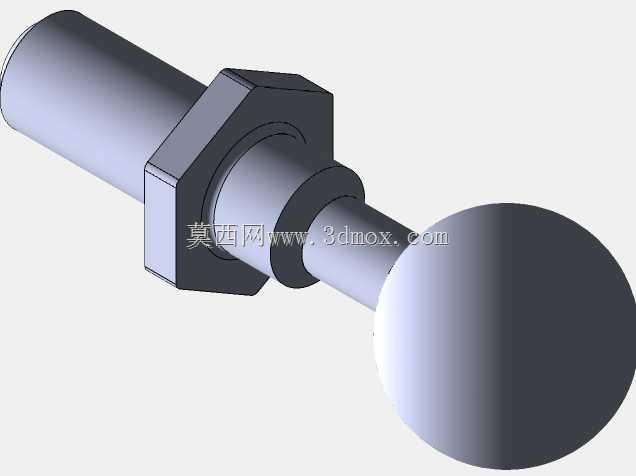

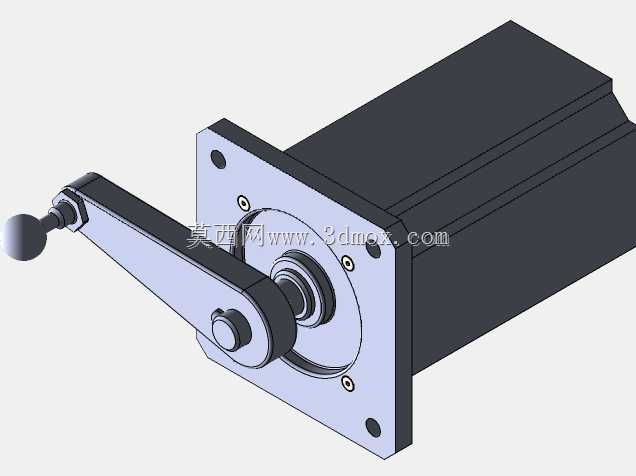

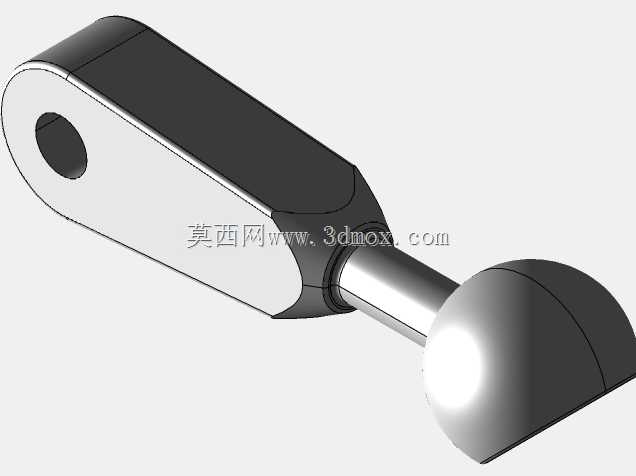

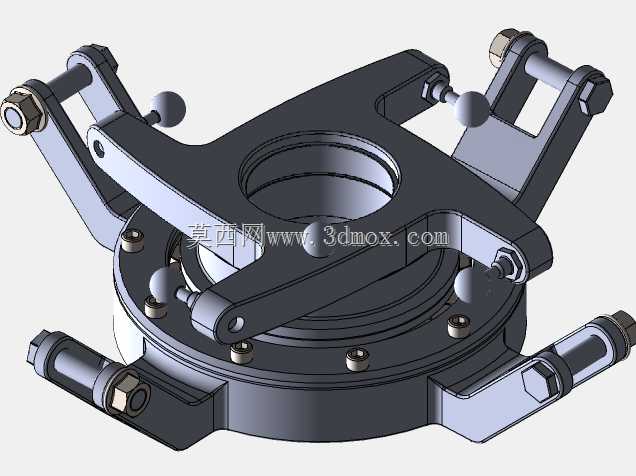

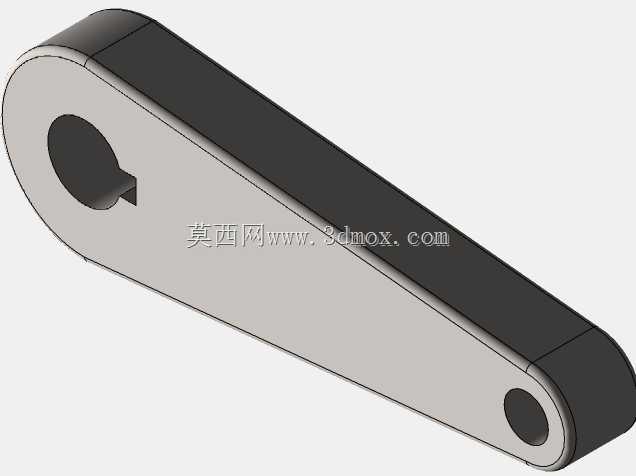

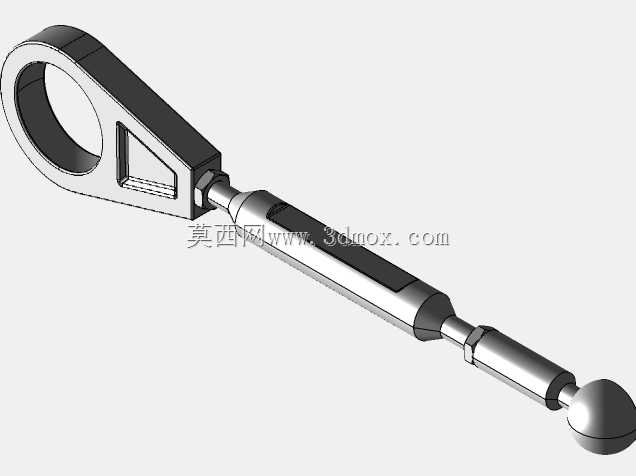

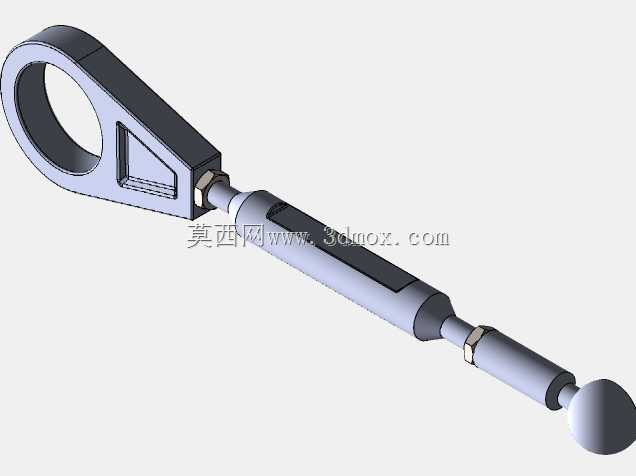

　　机身蒙皮的曲面G2连续，旋翼桨叶的翼型曲面从根段到尖段平滑过渡，没有出现曲面褶皱、曲率突变的问题，所有实体结构的壁厚都参考真实航空构件的尺寸设置，既保证结构强度要求，也符合轻量化设计原则。操纵系统的外露摇臂、拉杆位置都做了准确还原，能够直观展示周期变距、总距操纵的力传递路径，尾桨操纵的钢索滑轮位置也在尾梁内部做了预留，方便后续做更细化的系统级建模扩展。
