微型反铲装载机械结构设计

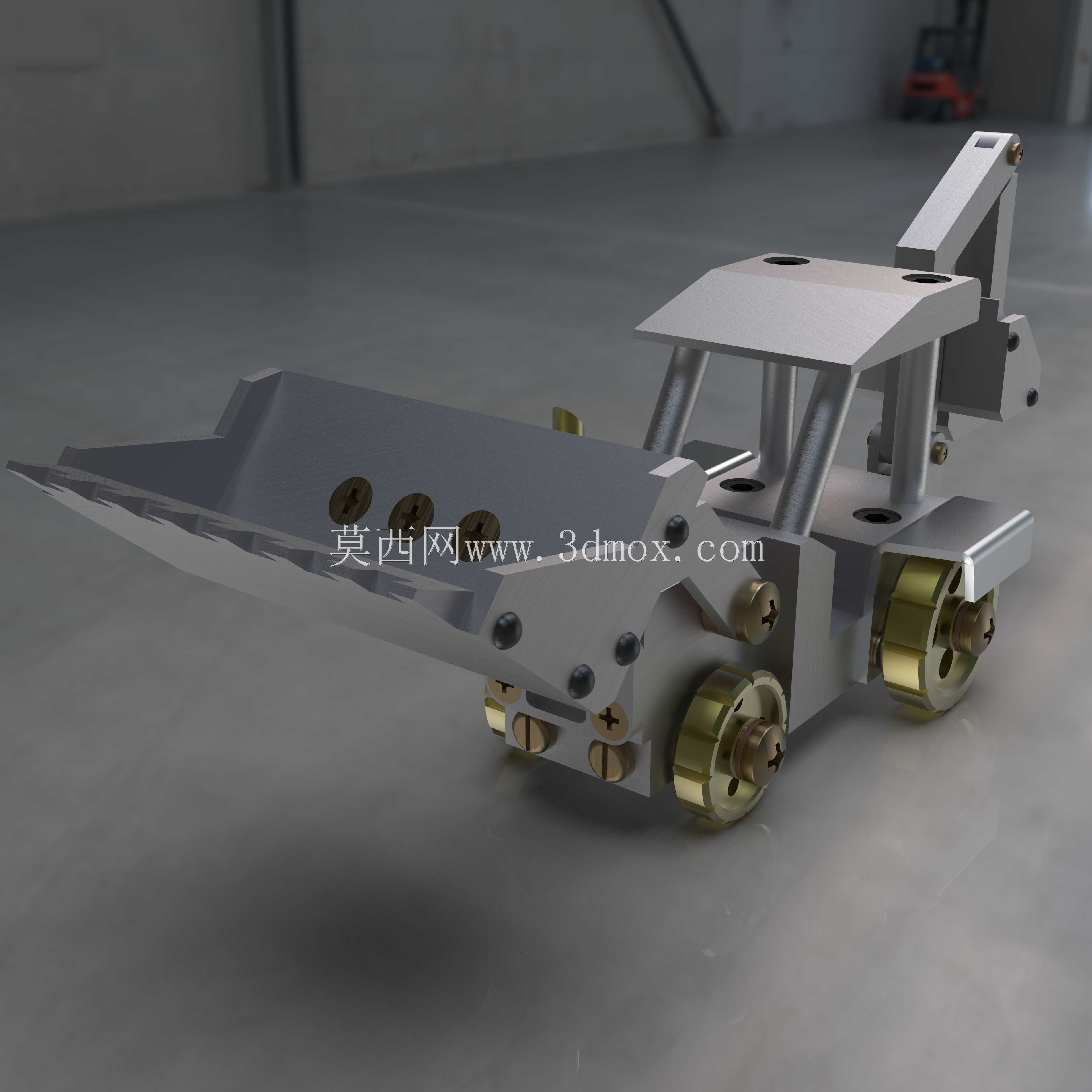

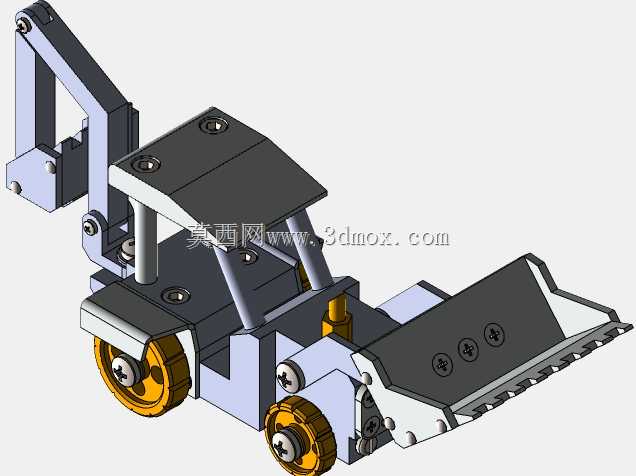

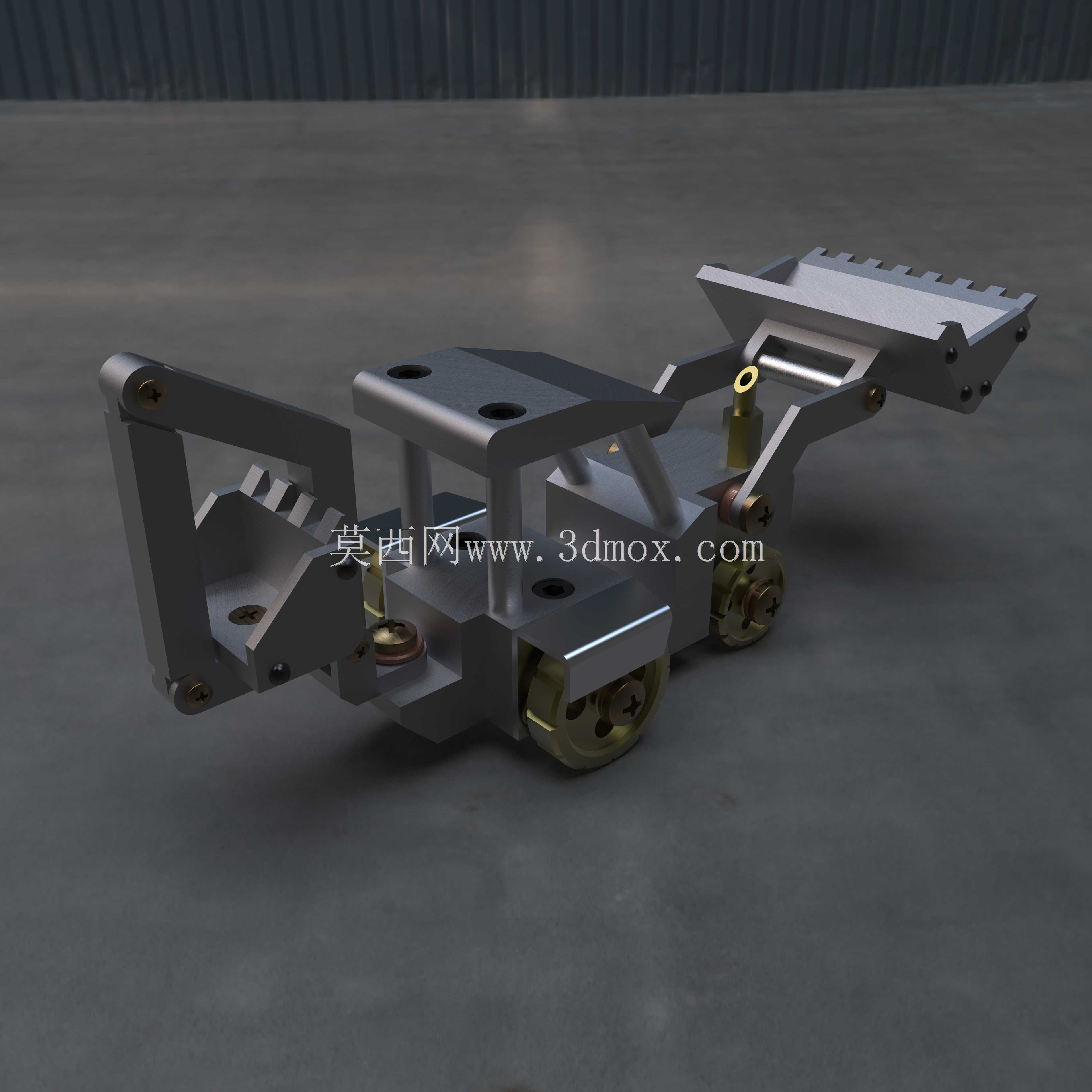

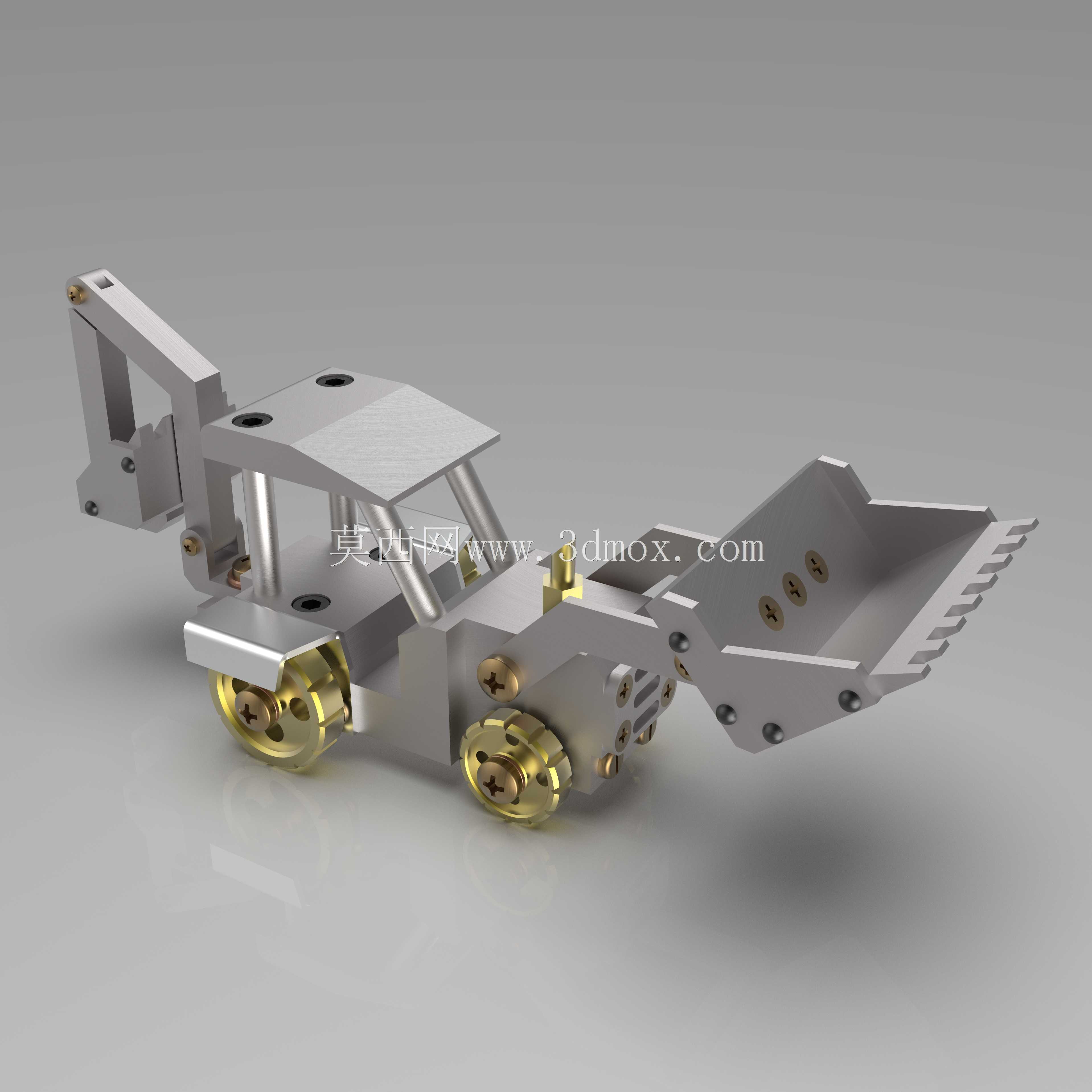

　　这套微型反铲装载机械的结构方案，面向工程机械教学演示、小型桌面级装备结构验证以及金属切削与增材制造联合加工场景展开。整机采用轮式底盘作为承载基础，前端布置可翻转铲斗，后端设置反铲作业臂，将装载与挖掘两类典型作业动作集成在同一紧凑车体上，能够在有限空间内模拟土方转运、散料归集、浅坑开挖等常见工况。

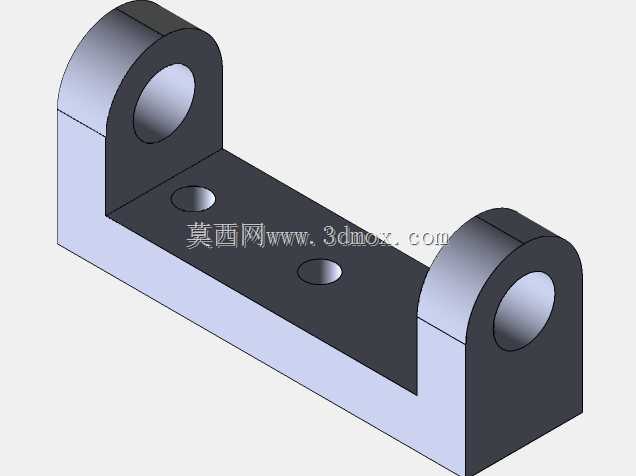

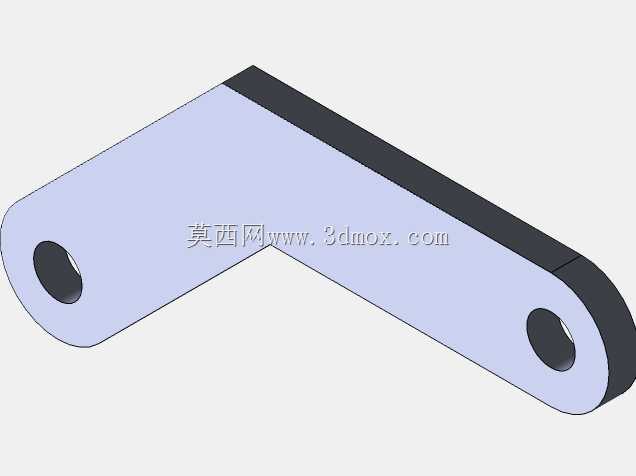

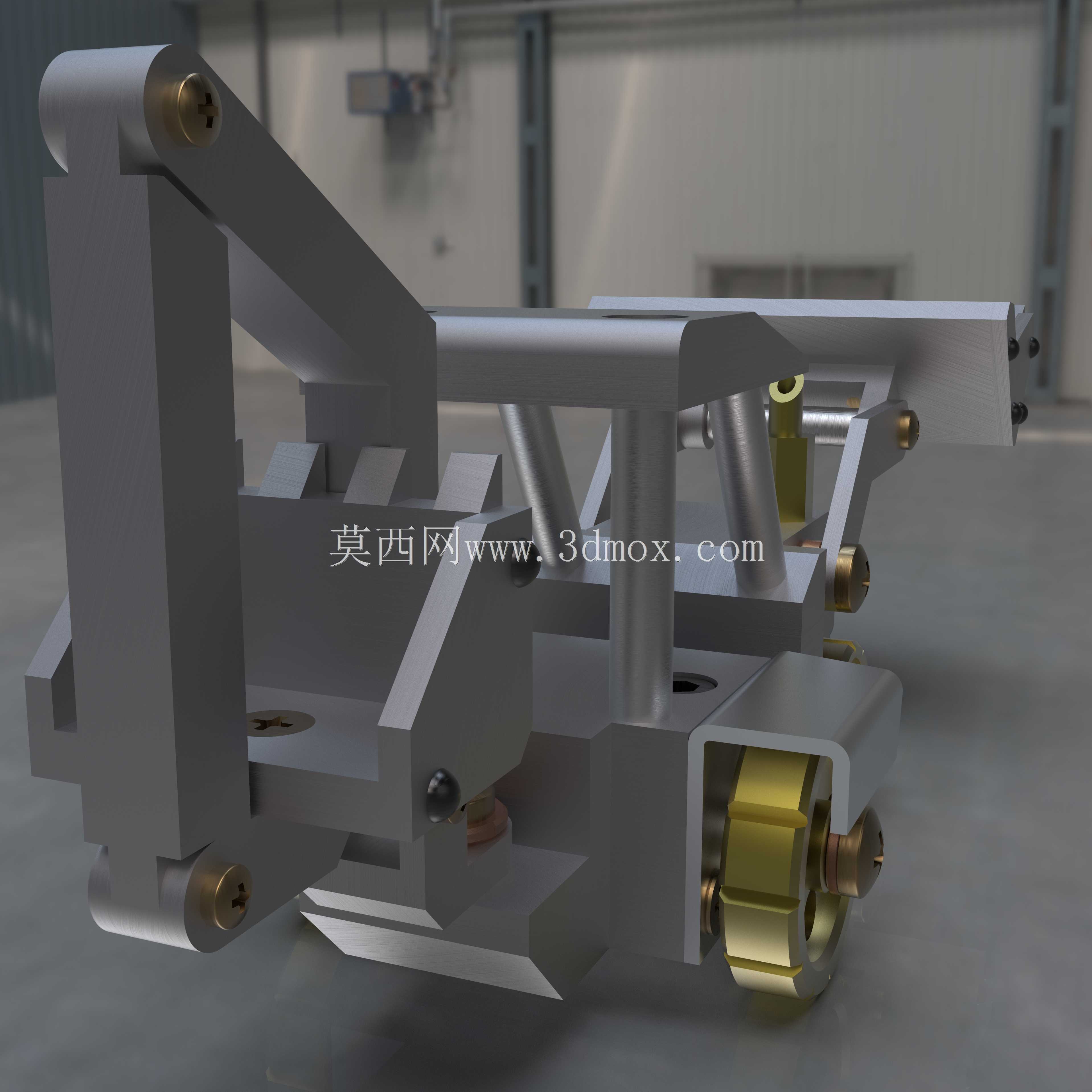

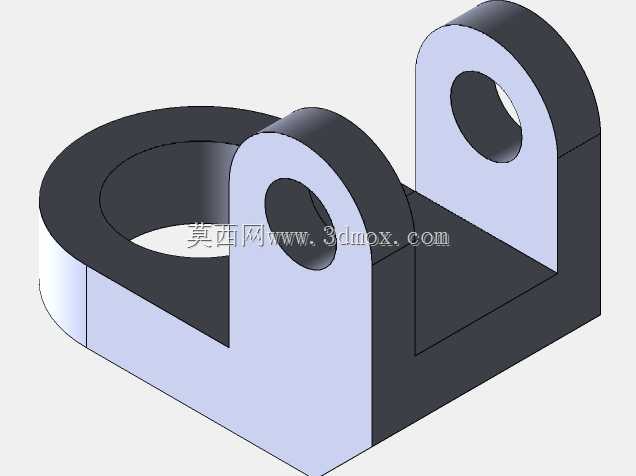

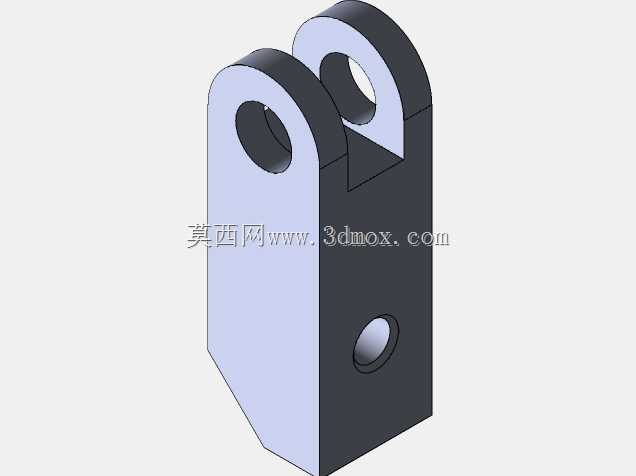

　　从实际用途来看，该结构并不追求大吨位工程载荷，而是侧重呈现工程机械的运动逻辑：铲斗通过铰点与举升臂连接，臂架绕车体支座回转，配合连杆机构保持斗体姿态；反铲端则由多段铰接臂组成，关节处预留紧固件安装位，可直观展示动臂、斗杆、铲斗之间的传动关系。对于结构设计人员，这类模型可用于校核铰点布置、运动包络和装配干涉；对于教学实训，它能把液压工程机械的骨架关系转化为可触摸、可拆装的实体。

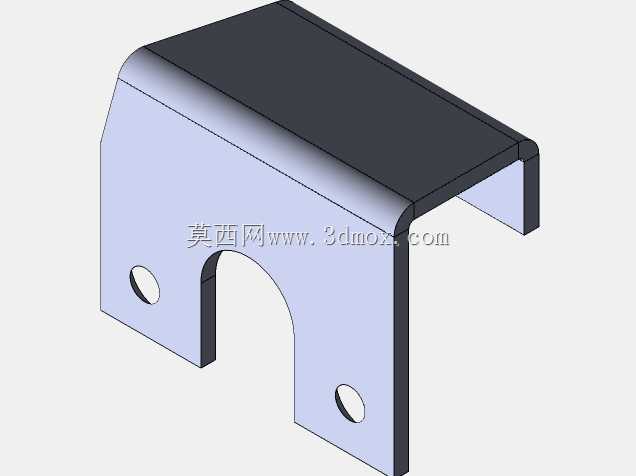

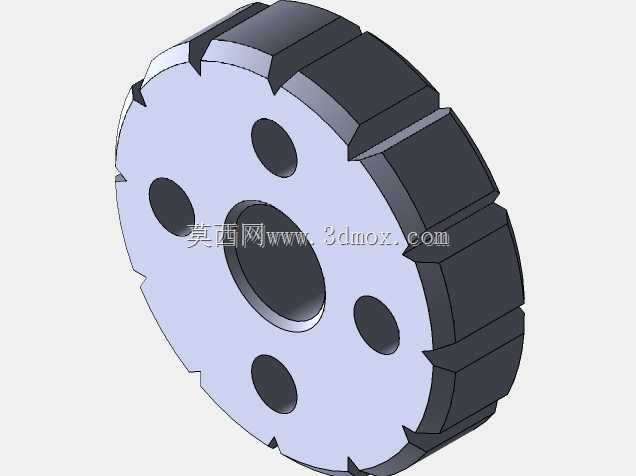

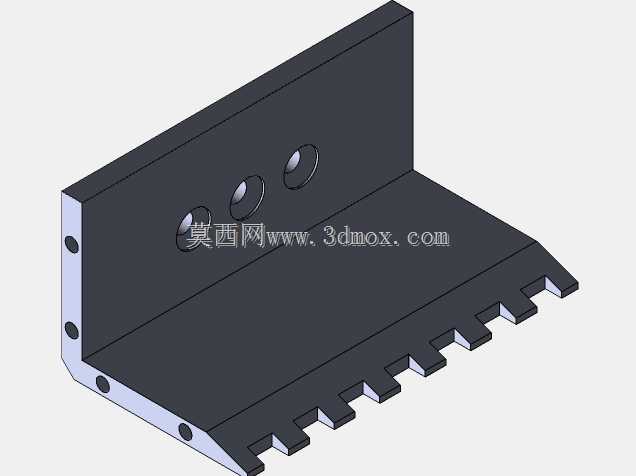

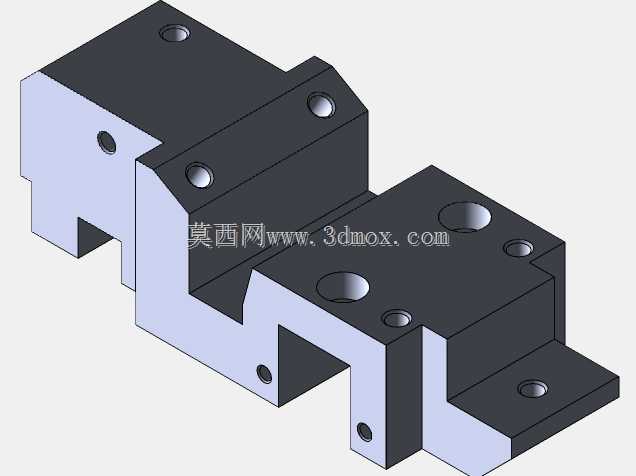

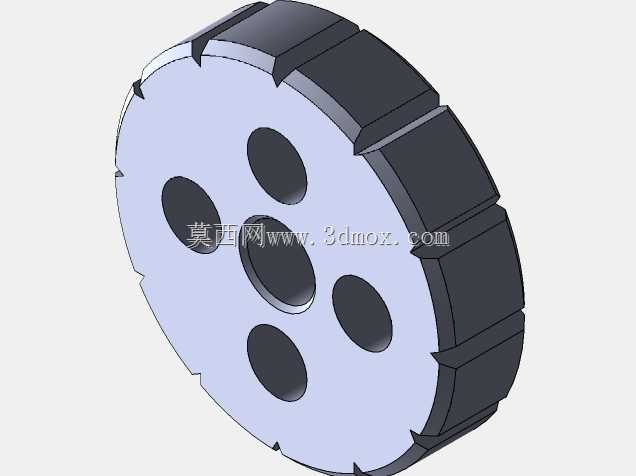

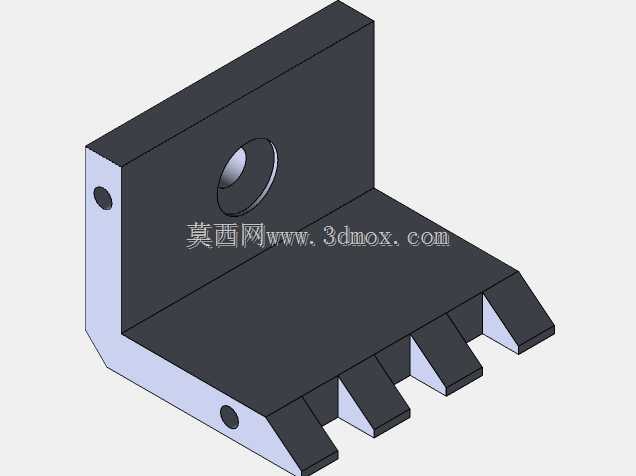

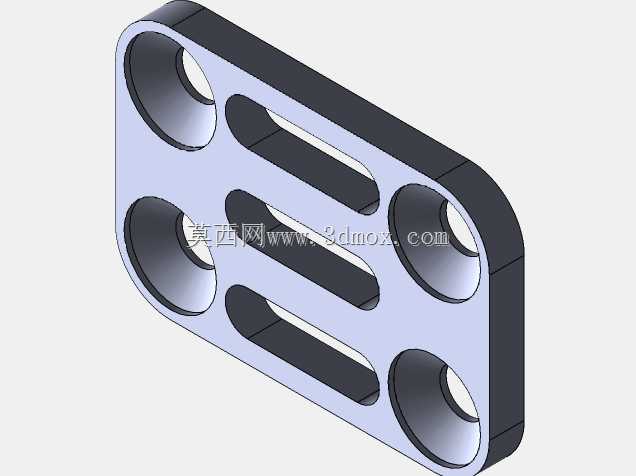

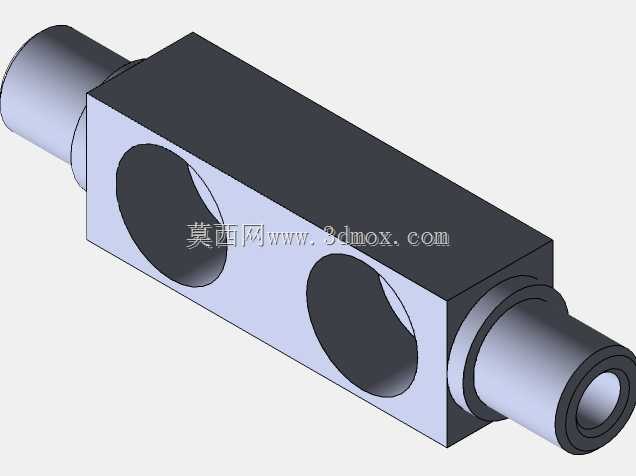

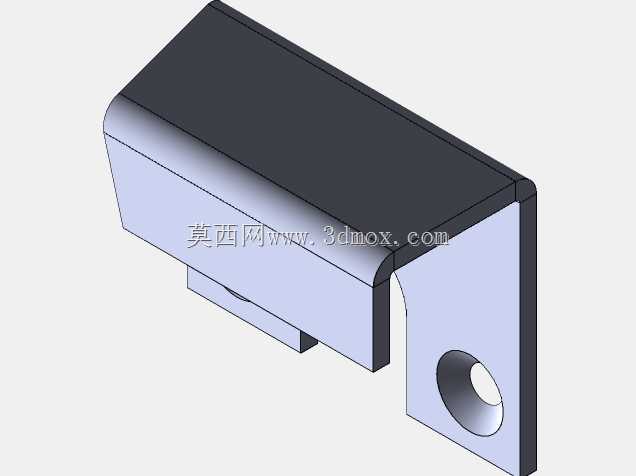

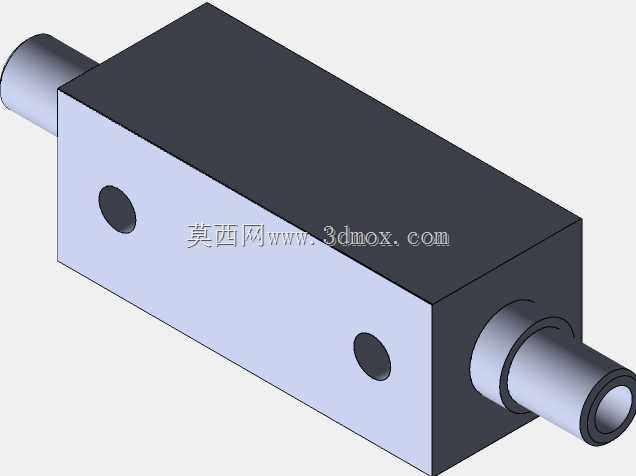

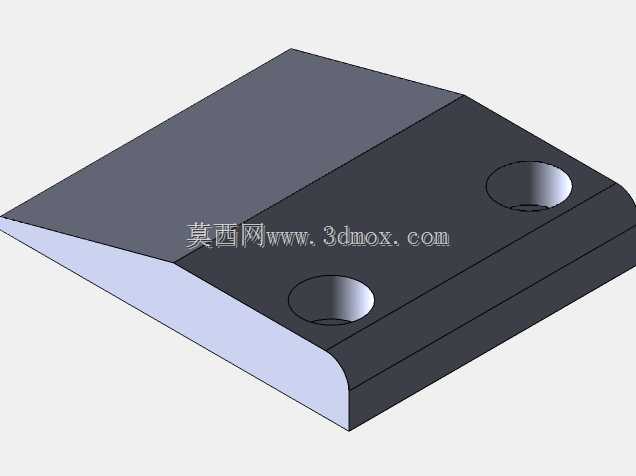

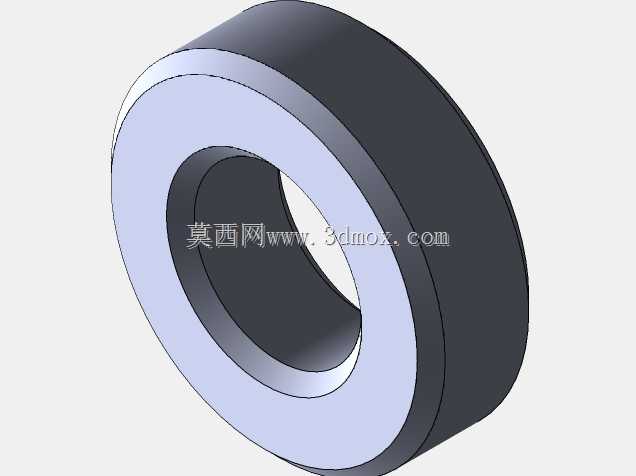

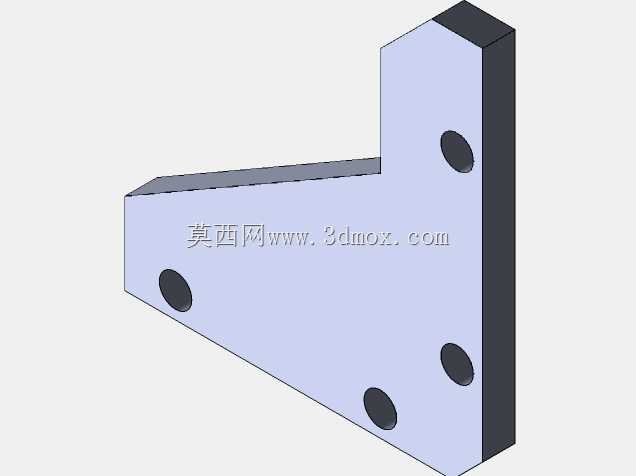

　　设计思路上，车体主体采用板式框架拼接，侧板承担主要弯矩，横向连接件形成箱形受力区域，既减少整体重量，也保证臂架安装座附近的刚度。车轮部位使用金属轮件与紧固件组合，轴系位置保持同轴，底盘离地间隙、轮距和车体宽度相互匹配，使整机在桌面展示或小型试验台移动时具备稳定支撑。铲斗刃口做成齿形轮廓，斗背与侧壁通过折弯或拼装成型，斗底预留连接孔，便于与摇臂、拉杆组成六杆运动机构。

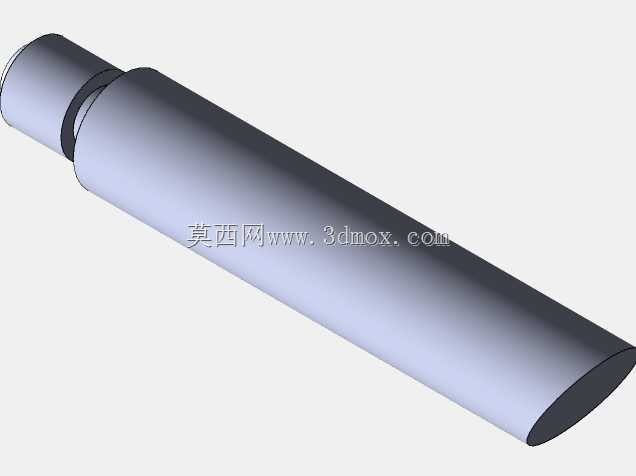

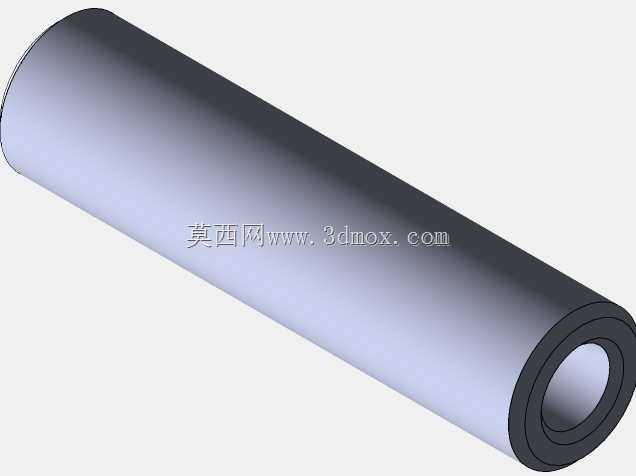

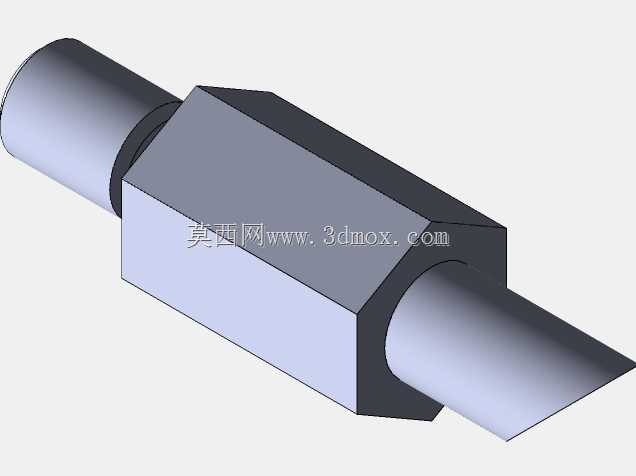

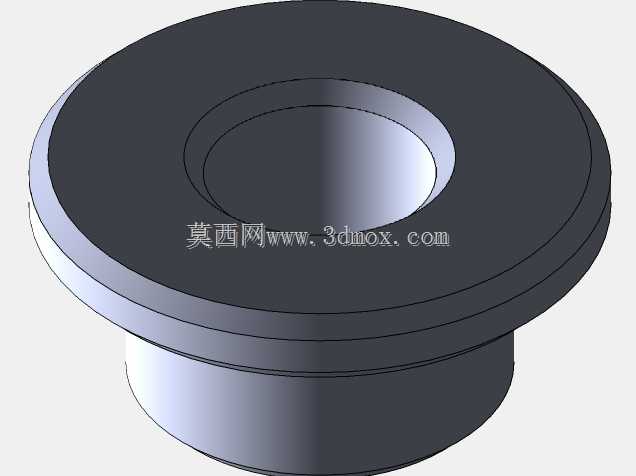

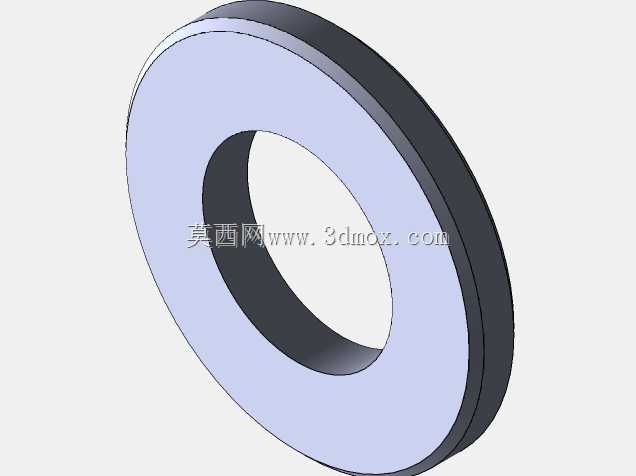

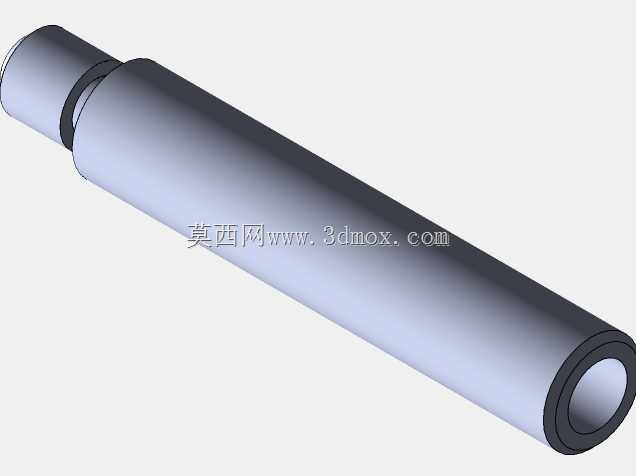

　　外形边界方面，整机长度主要由前铲斗最大伸出位置和后反铲臂折叠状态共同决定，宽度受轮距与侧板限制，高度则取决于驾驶室框架和臂架收起后的最高点。建模时需要重点控制三类间隙：一是铲斗在最高举升和下翻卸料位置与前轮、车架的距离；二是反铲臂回转时与车体上部、驾驶室立柱的干涉；三是车轮转动时与底盘下缘、紧固件端头的安全间隙。各铰接孔应保持统一轴线，配合螺栓、螺母或销轴形成可动连接，装配后关节应能灵活转动而无明显晃动。

　　加工实现可采用钢板、铝板切削成型，也可通过增材制造制作复杂外形件，再以标准紧固件完成总装。受力较大的铰点、轮轴和臂座宜选用金属件，驾驶室护架、装饰盖板等低载荷部位可使用轻量化材料。整体结构把工程机械常见的底盘行走、铲装连杆、反铲多关节臂三类系统压缩到小尺度装备中，适合用于机构原理展示、装配工艺练习以及小型作业机械的方案验证。
