面包板适配线路板电池码头结构设计

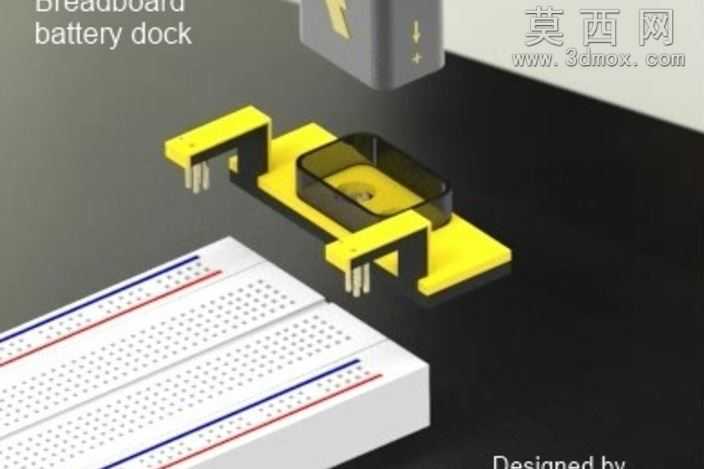

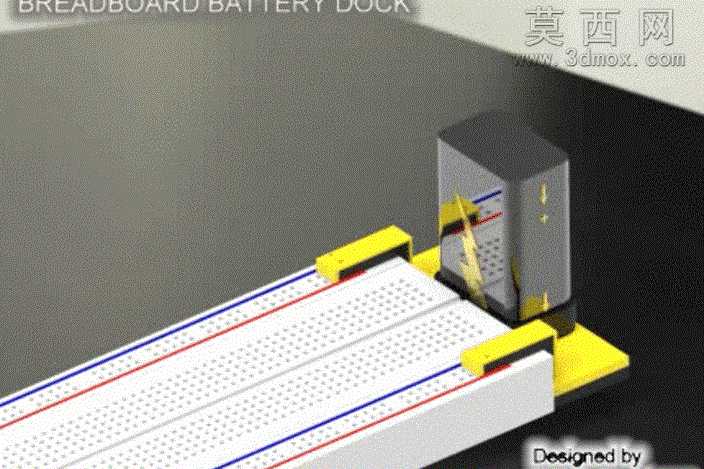

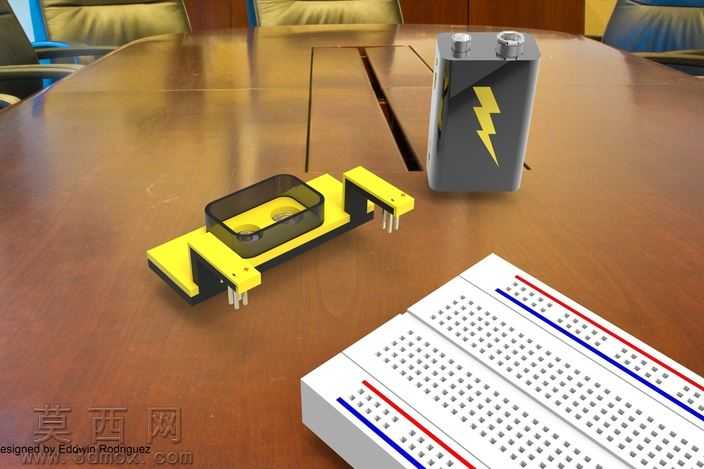

本作品为适配标准面包板使用的线路板电池码头三维建模设计，整体建模过程围绕电子实验场景的实际使用需求展开，在三维软件中首先完成基础比例的校准，严格匹配常规面包板的电源导轨间距、插孔排布参数，确保模型完成后可与标准面包板实现精准的插接适配。建模阶段采用实体建模与曲面建模结合的方式，先搭建电池容纳仓的主体框架，仓体内部预留对应9V叠层电池的卡位结构，内壁设置细微的导向凸筋，既可以保证电池安装时的顺滑推入，又能通过凸筋的过盈配合实现电池的稳固固定，避免实验过程中出现接触松动、供电中断的问题。接触弹片部分单独建模，还原金属弹片的弯折弧度与弹性形变空间，弹片接触端对应电池正负极的位置做了凸起接触点设计，保证与电池电极的充分接触，弹片下端延伸出适配面包板插孔的插针结构，插针直径、间距完全匹配面包板电源轨的插孔标准，可直接插入实现电路连通。两侧的固定卡扣结构做了卡扣配合的公差设计，卡扣的卡合角度与形变厚度经过反复调整，既可以实现电池仓在面包板上的稳固卡装，又不会因为卡扣过紧导致拆装困难。材质渲染阶段，电池仓主体采用哑光黑色工程塑料材质，调整材质的粗糙度与反光参数还原ABS塑料的真实质感，固定卡扣部分采用明黄色硬质塑料材质，通过色彩区分提升部件辨识度，接触弹片与插针部分采用镀镍金属材质，添加细微的金属磨砂纹理与环境反射效果，还原金属导电件的真实视觉表现，面包板部分还原白色基底与红蓝电源标识线的细节，插孔部分做了内凹的深色处理提升真实感。整体设计充分考虑电子实验的使用场景，结构紧凑无冗余部件，安装后不会额外占用面包板的过多实验插孔空间，供电连接路径短，可有效减少线路损耗，为面包板电路实验提供整洁稳定的供电接入方案，模型的各部件均做了可拆分的独立结构设计，可直接用于3D打印验证或电子配件的开模参考。
