消防员消防船

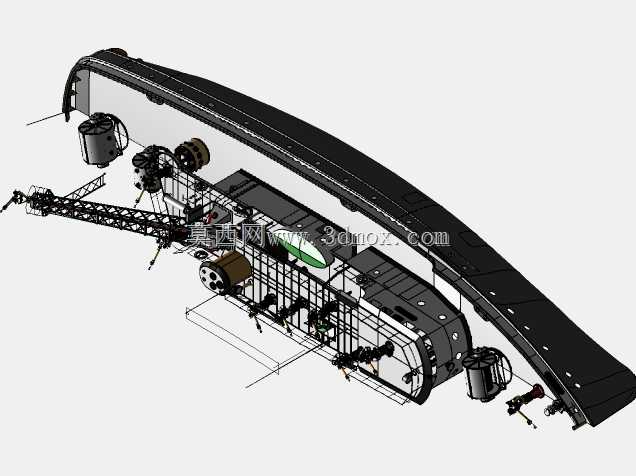

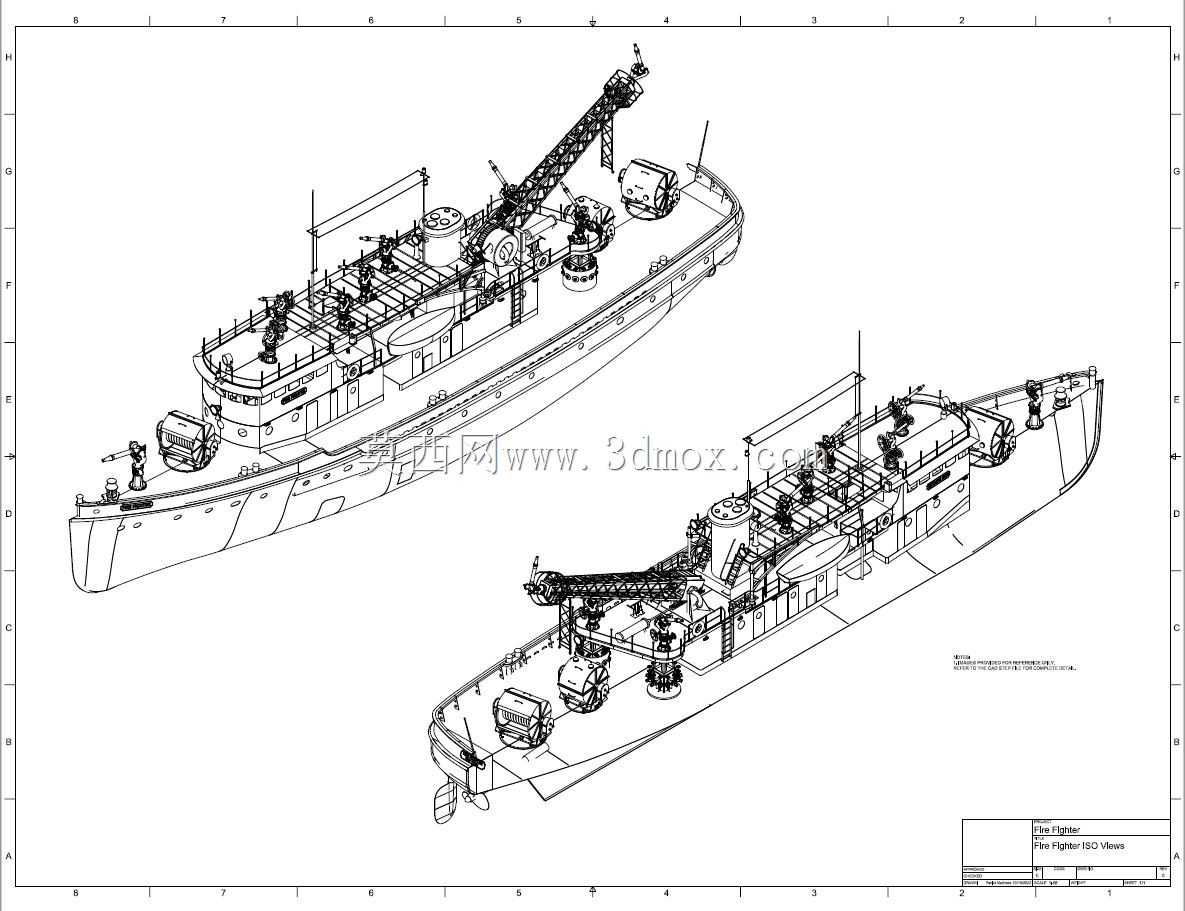

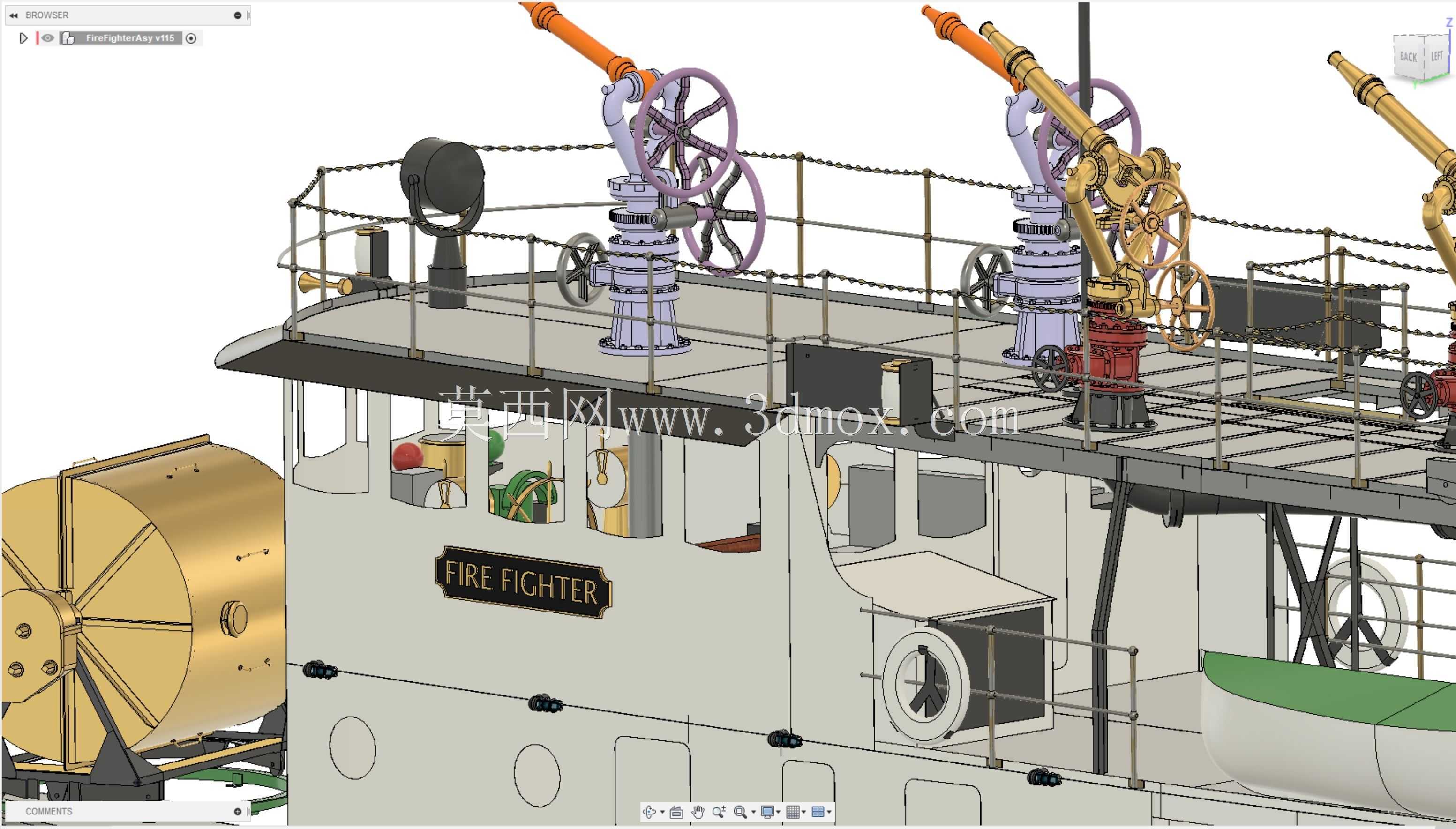

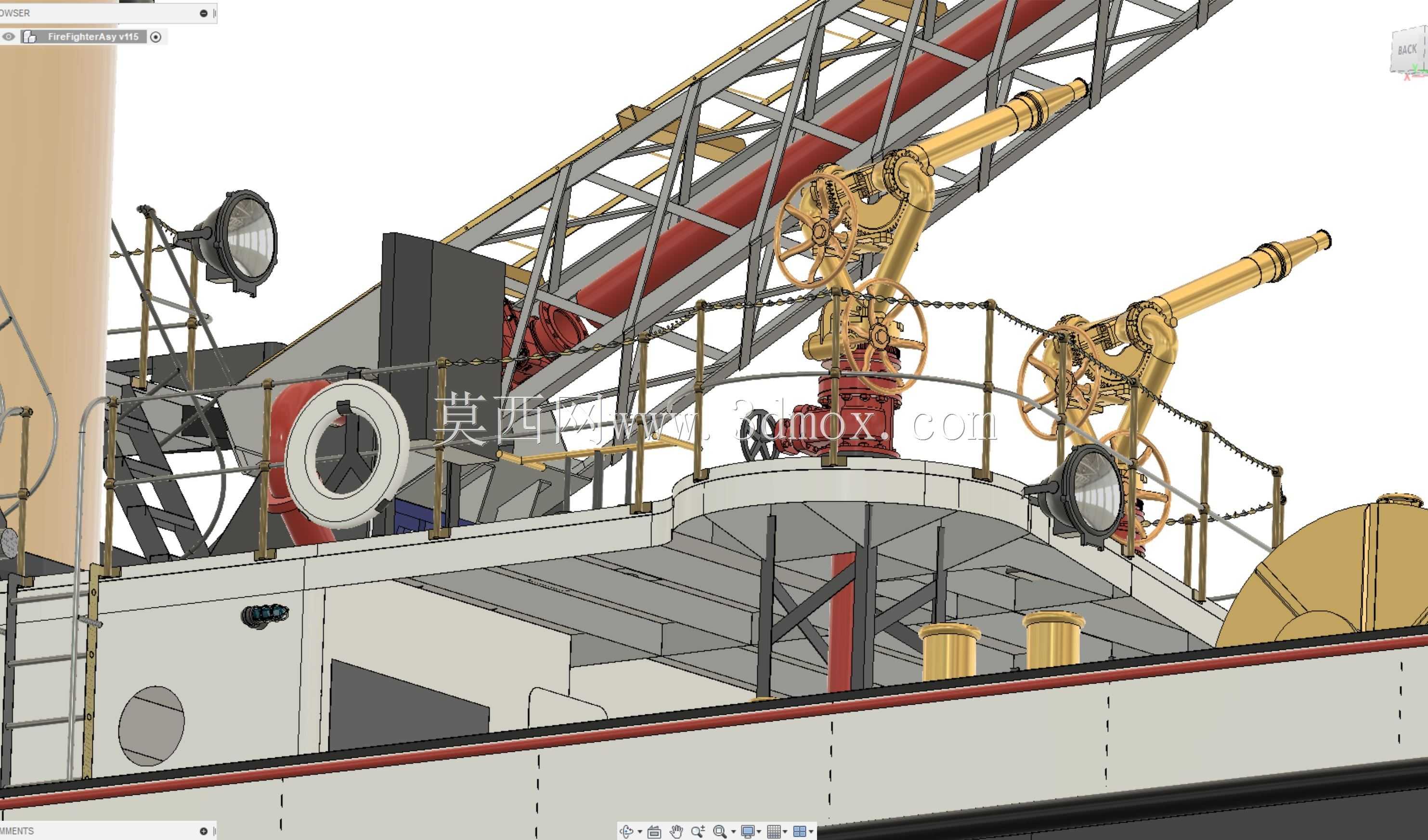

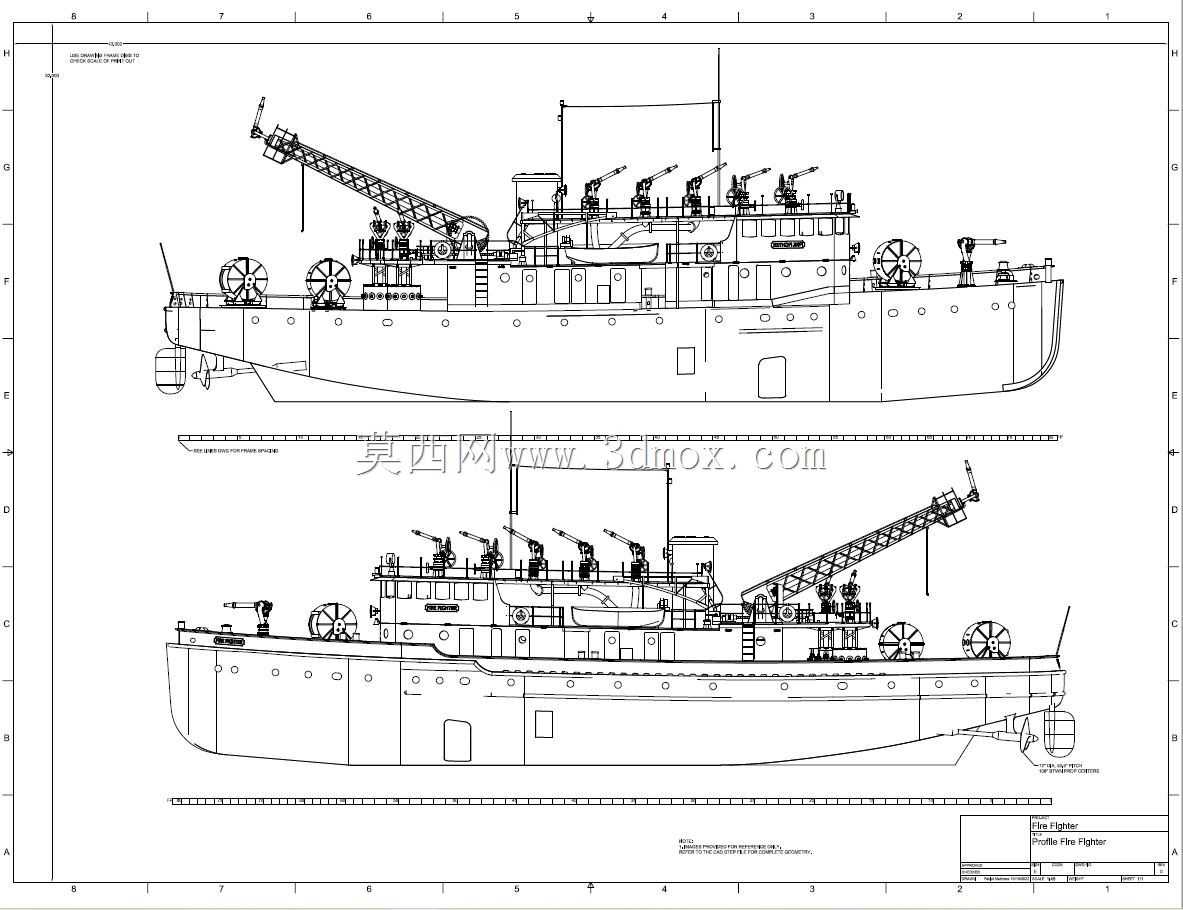

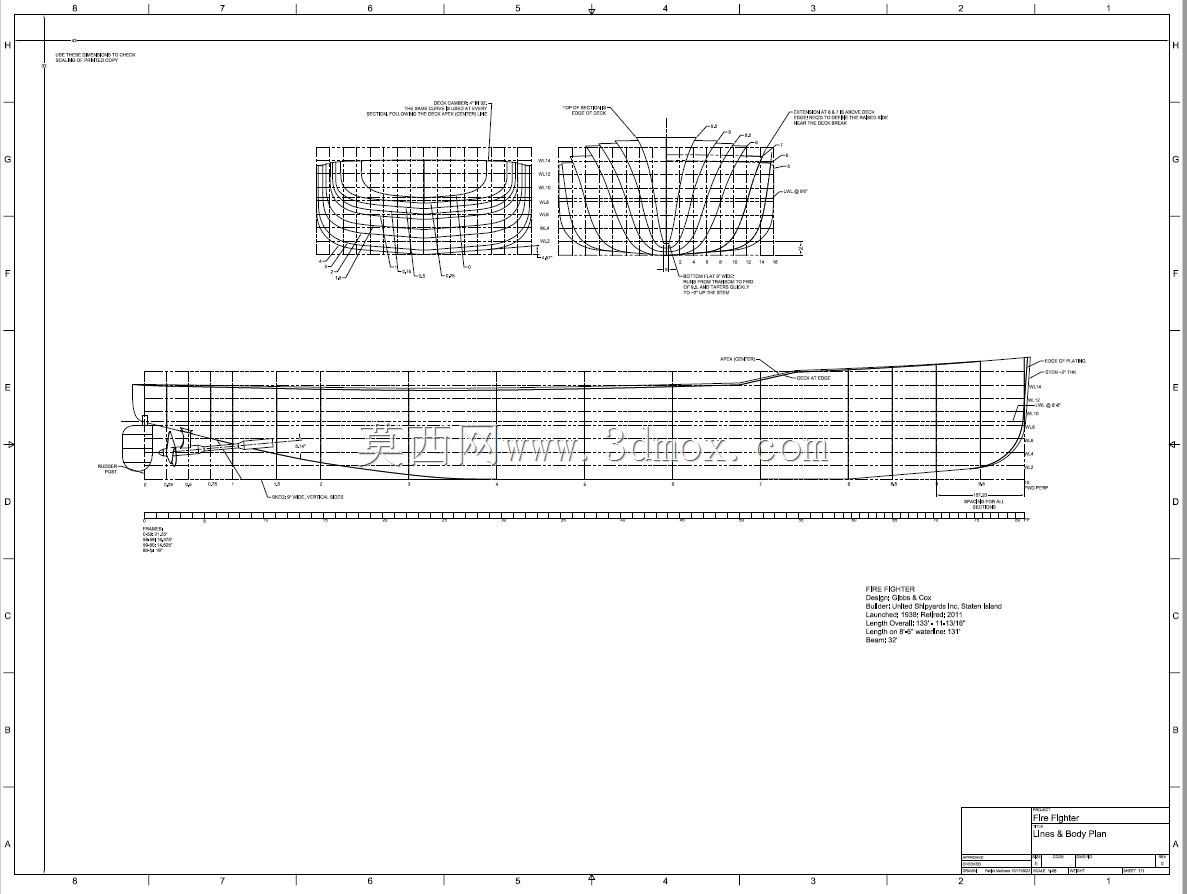

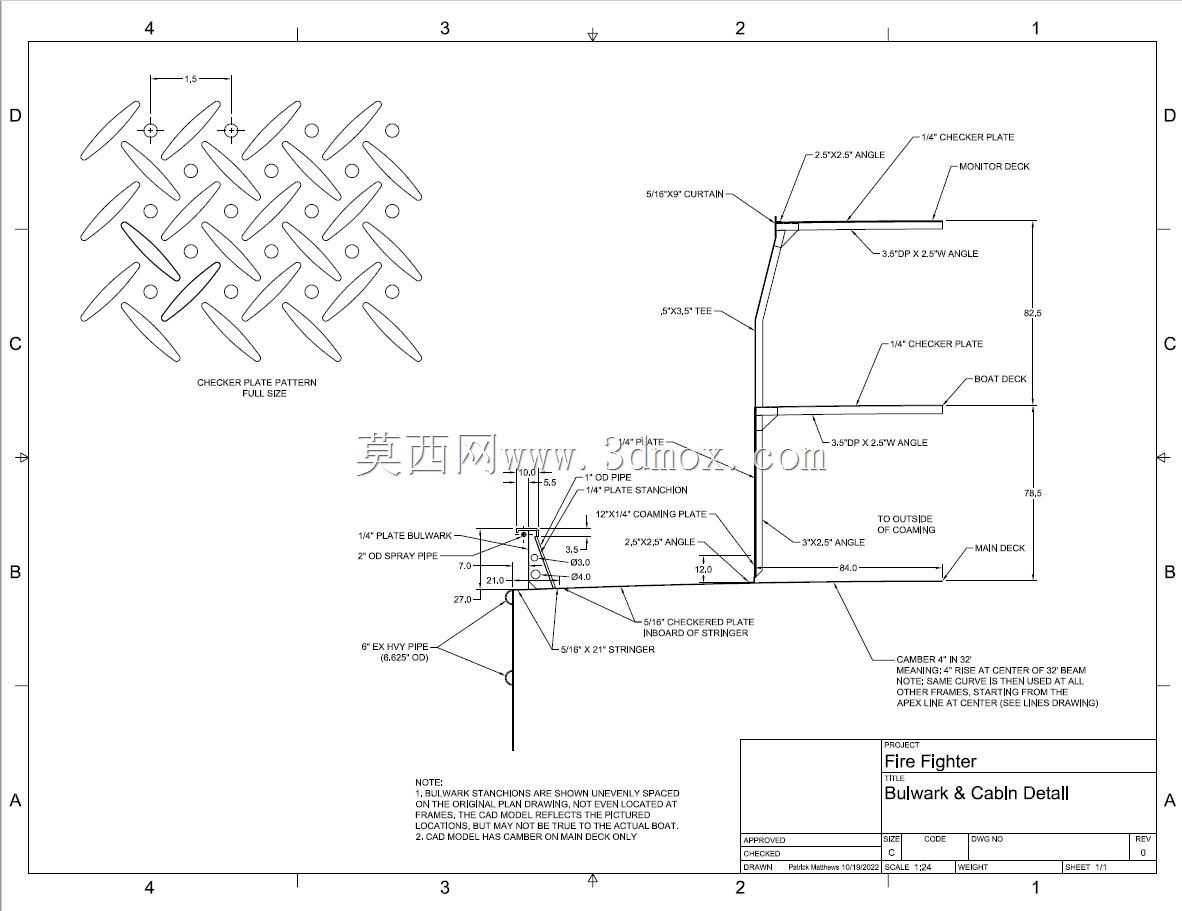

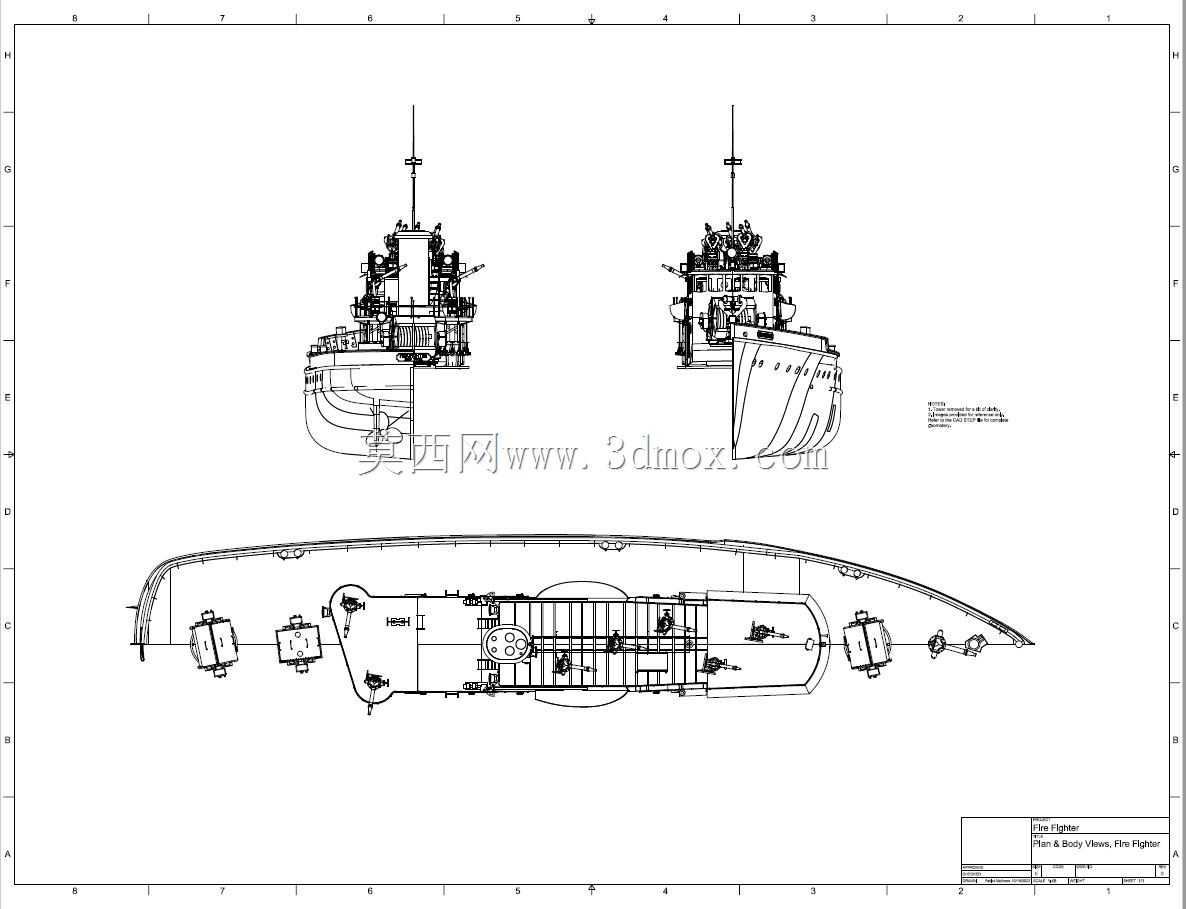

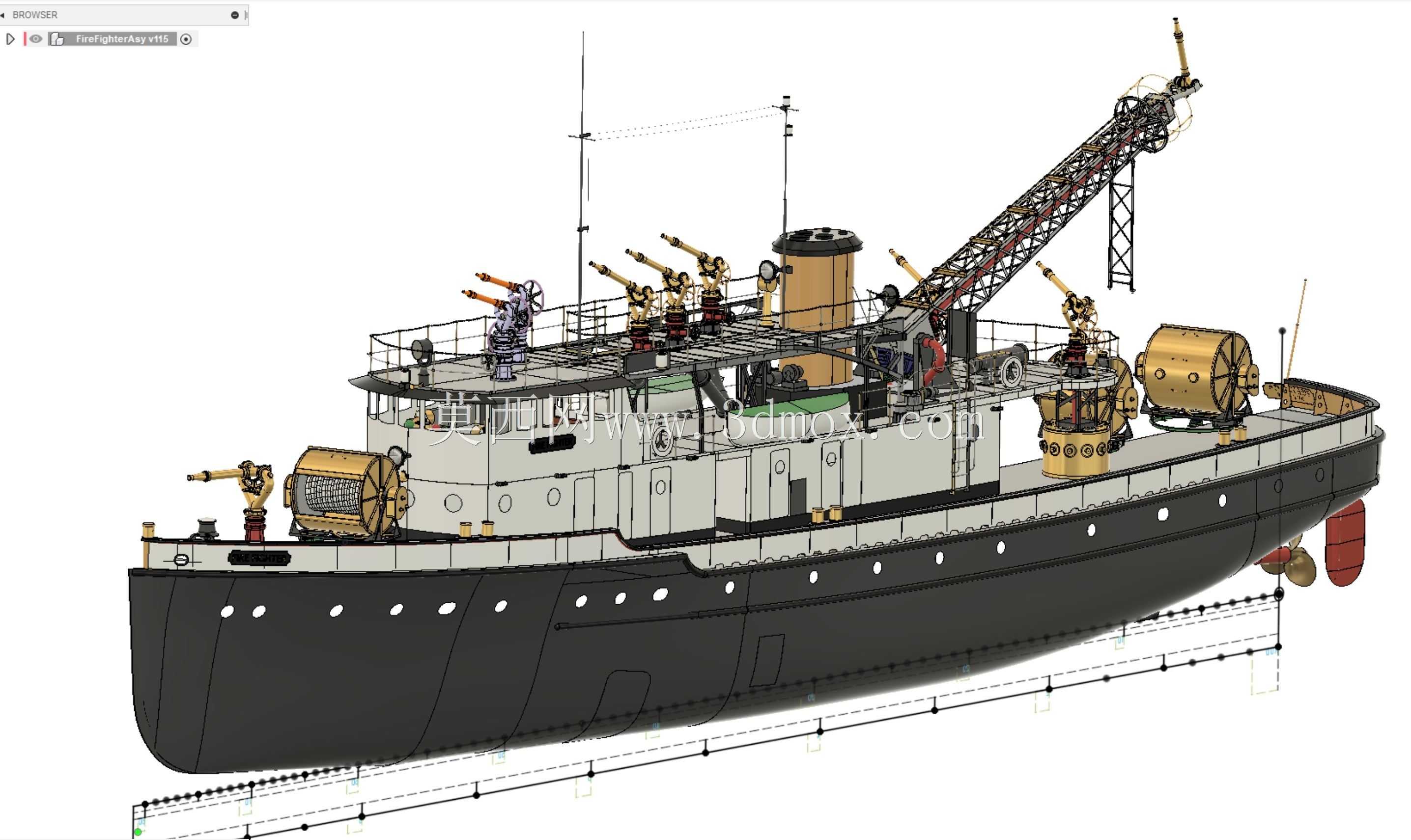

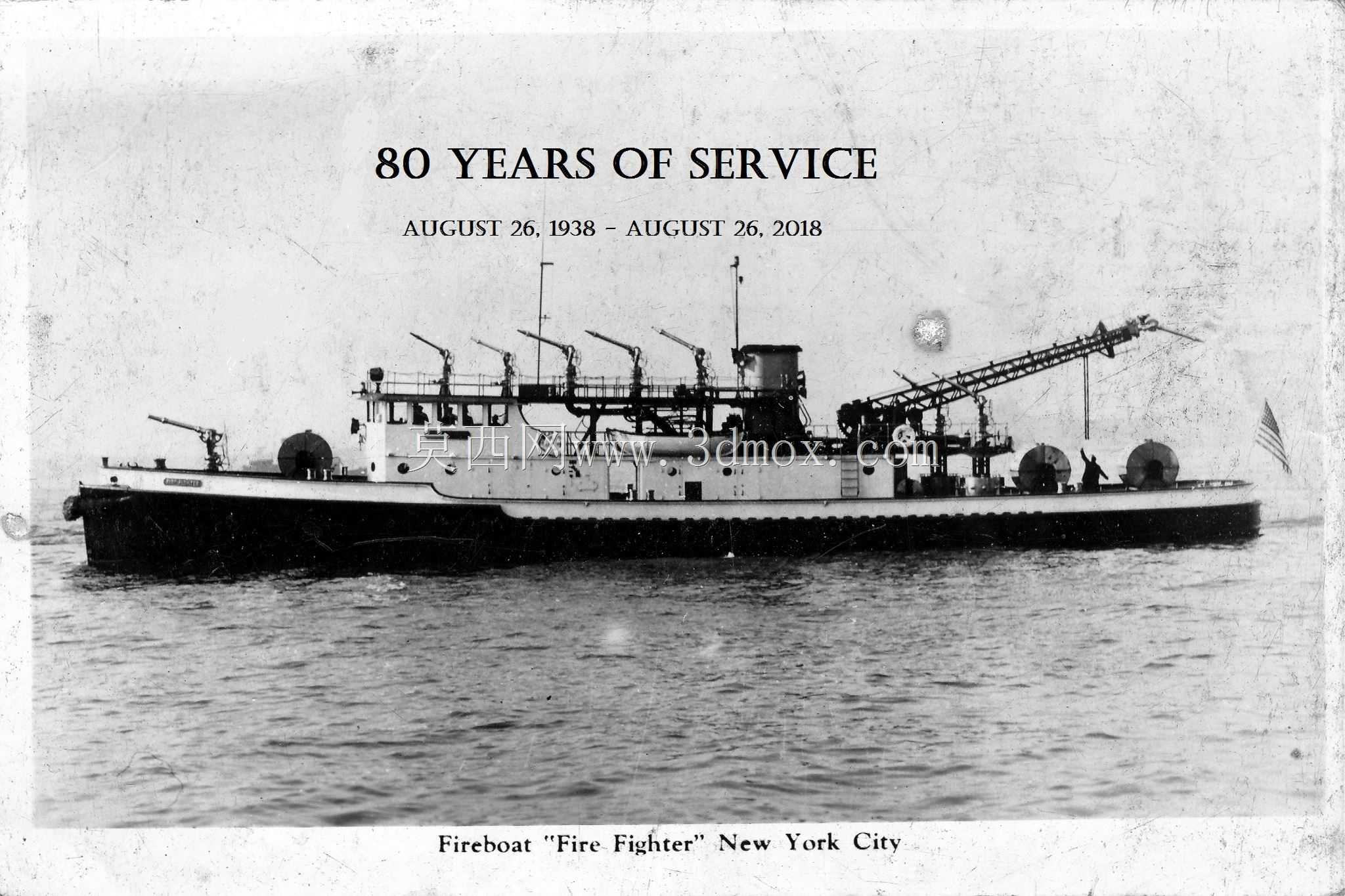

1938年著名的纽约消防局消防船。在启动状态下绘制的；这艘消防船现在是一座博物馆，几乎是原创的，但多年来许多细节都发生了变化。CAD模型是一个单一的STEP文件，由一些二维图纸支持。请确保使用全尺寸的PDF 2D图纸，而不是缩小尺寸的图像！这个练习主要是为模型制造商定义船体和房屋的形状，并显示设备的位置。大多数组件只是粗略的表示，建模者需要做进一步的研究才能满足自己的需求。也可以在这里找到：1。原始图纸的照片（相当失真），用作CAD模型的基础；2.一些文本信息；3.大量参考照片。CAD模型是以英寸为单位绘制的。二维图纸的比例为1:48。呼吁输入：你可以使用消防战士吗？我愿意改进Fire Fighter上许多组件的CAD细节，甚至创建3D打印文件。但我需要这些部件的好照片和一些尺寸。让我知道
