带工具存储柜体的卧式数控车床结构设计

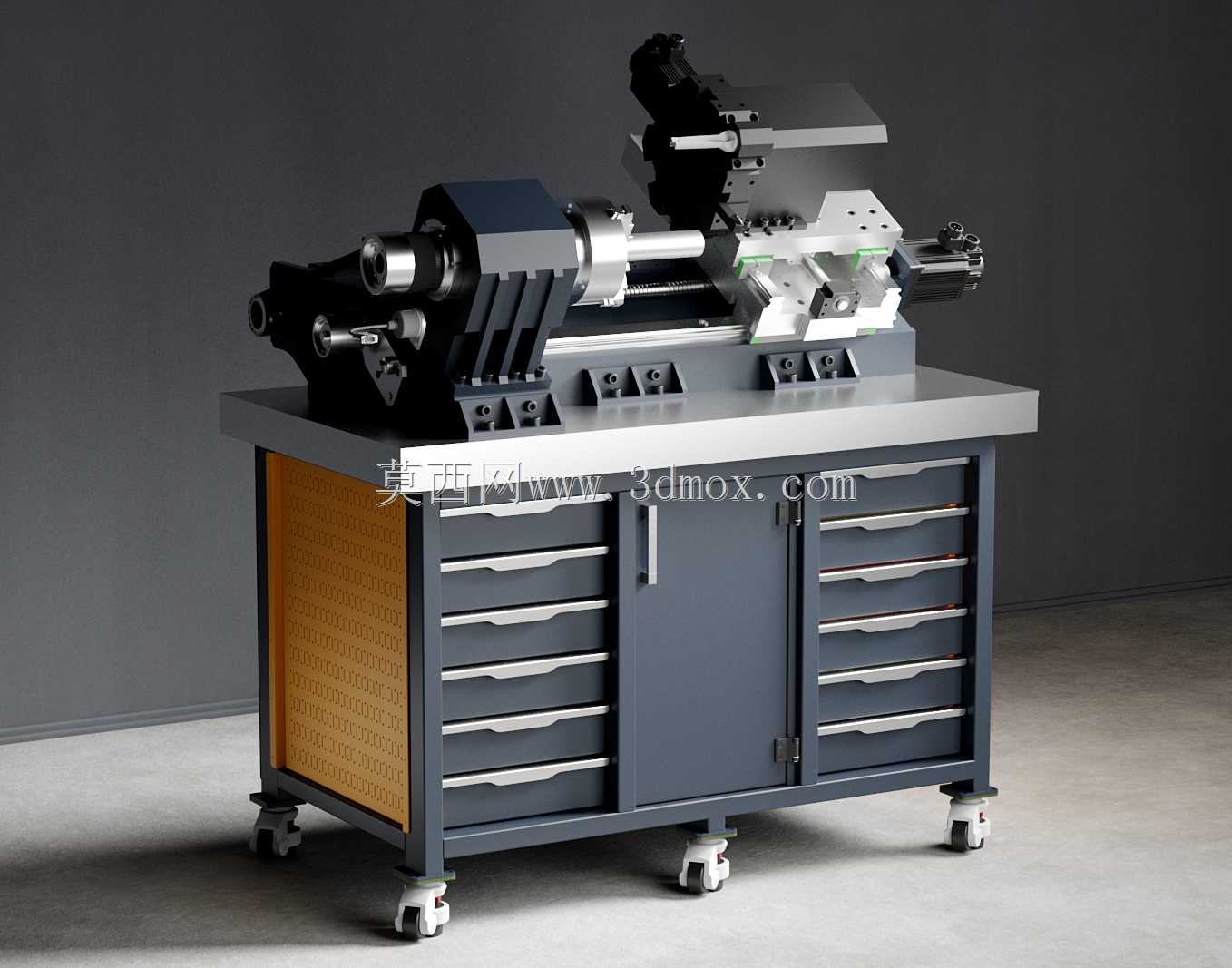

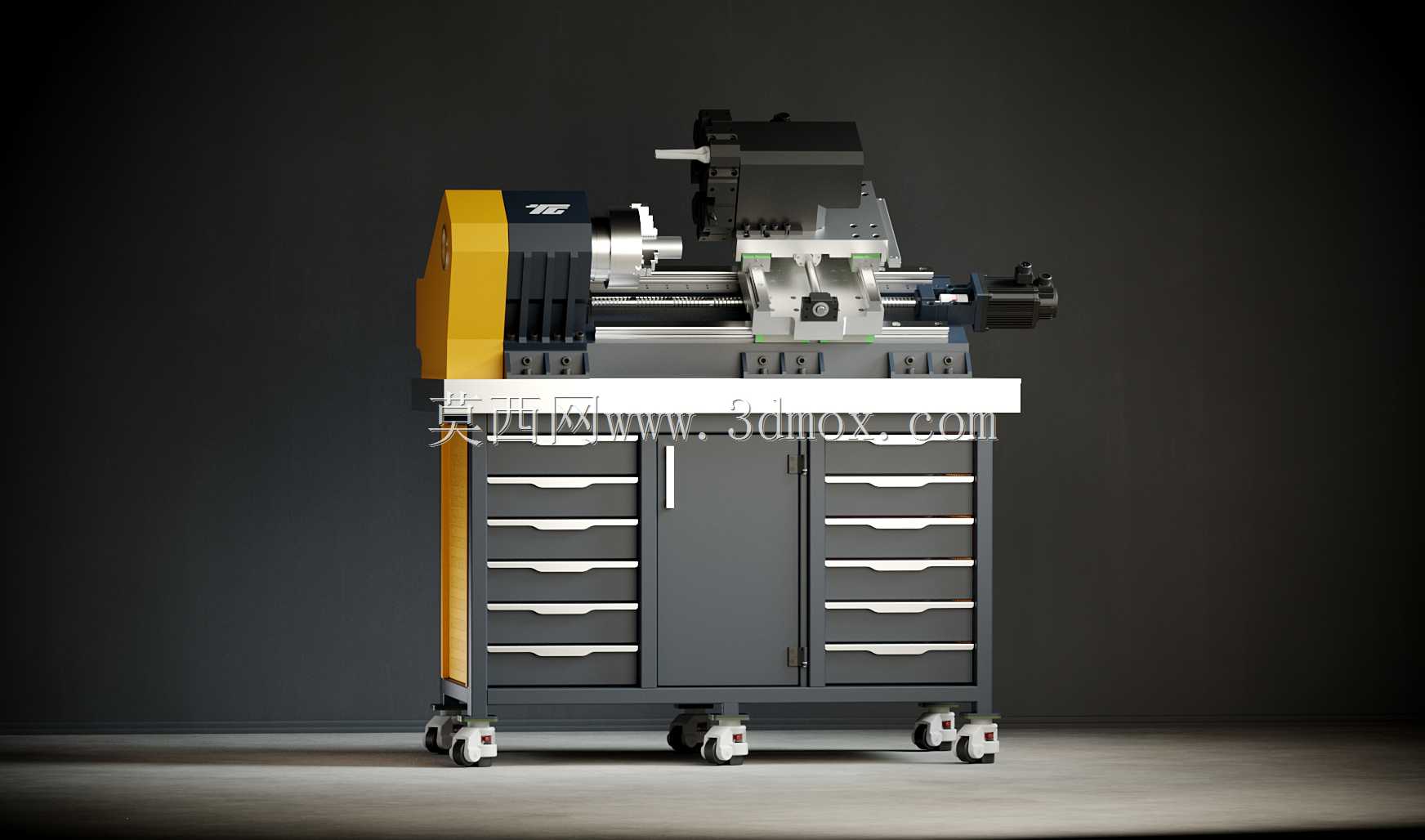

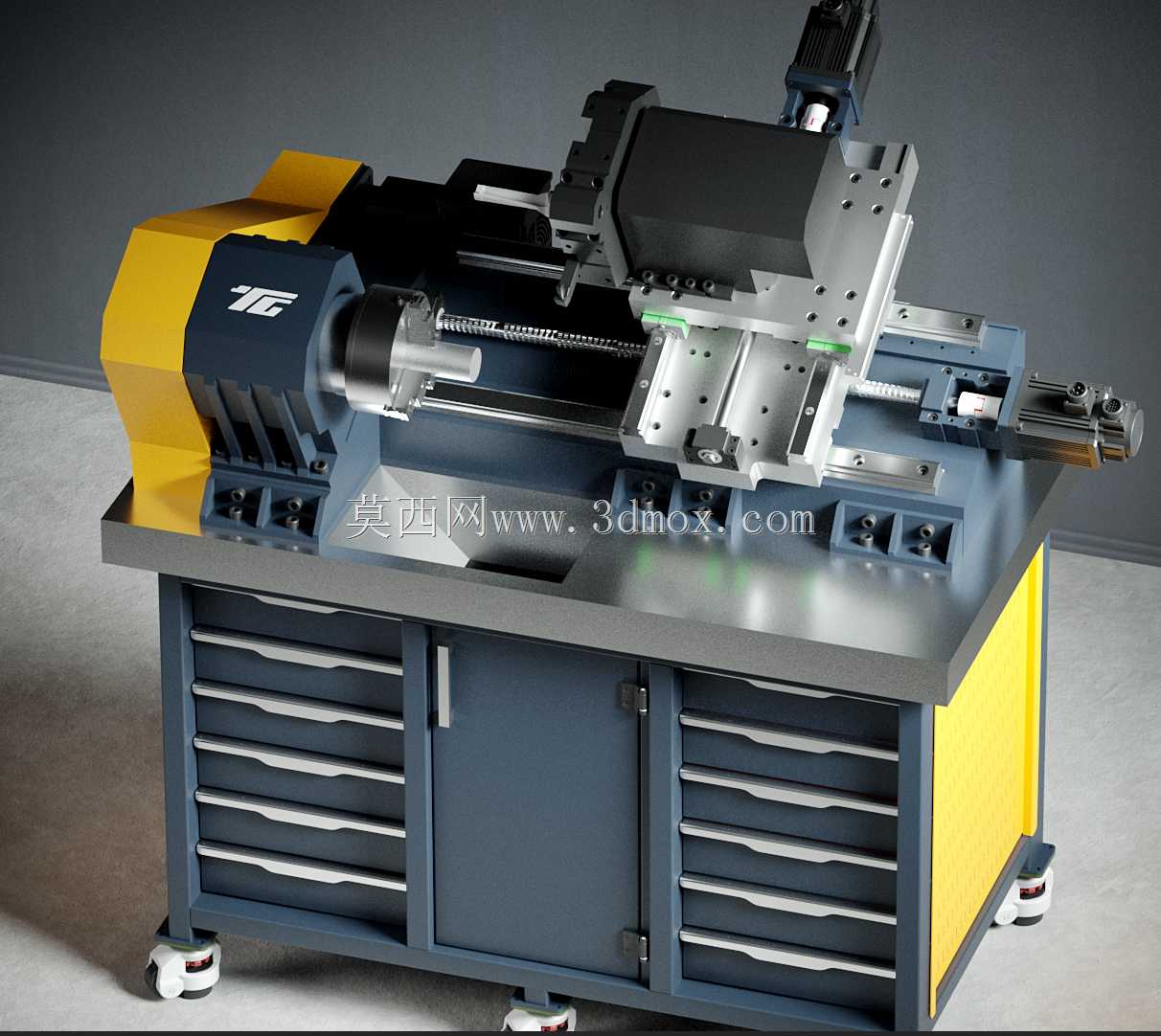

　　这款卧式数控车床的结构设计，首先考虑的是中小批量精密零件加工场景的实际使用需求，适配机加工车间、职业院校实训基地、小型五金加工厂的日常车削作业，可完成轴类、盘类零件的外圆、内孔、螺纹、锥面、成型曲面等多工序连续车削加工，无需反复拆装工件找正，能有效缩短单件加工的辅助时长。设计过程中没有采用传统车床分离式落地柜体的方案，而是将主机床身与下方的工具存储柜体做了一体化集成设计，床身直接固定在柜体顶部的加厚安装台面上，柜体框架采用冷轧钢板折弯焊接成型，整体刚性经过受力校核，可承受主轴高速切削时的振动载荷，避免长期运行出现床身水平偏移的问题。柜体部分做了分区存储设计，左侧为多层抽屉结构，单抽屉承重不低于30kg，可分类存放车刀、刀垫、扳手、

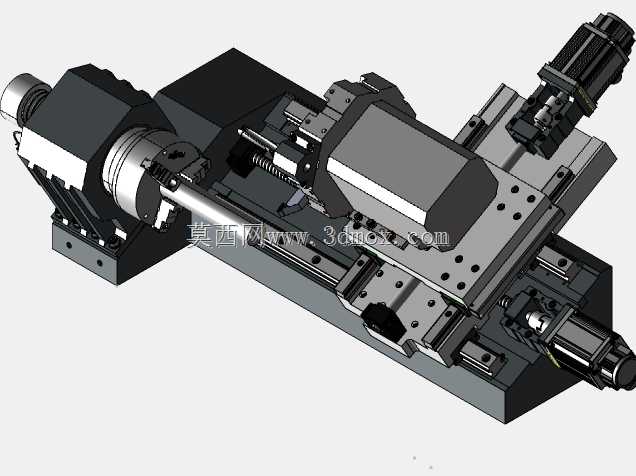

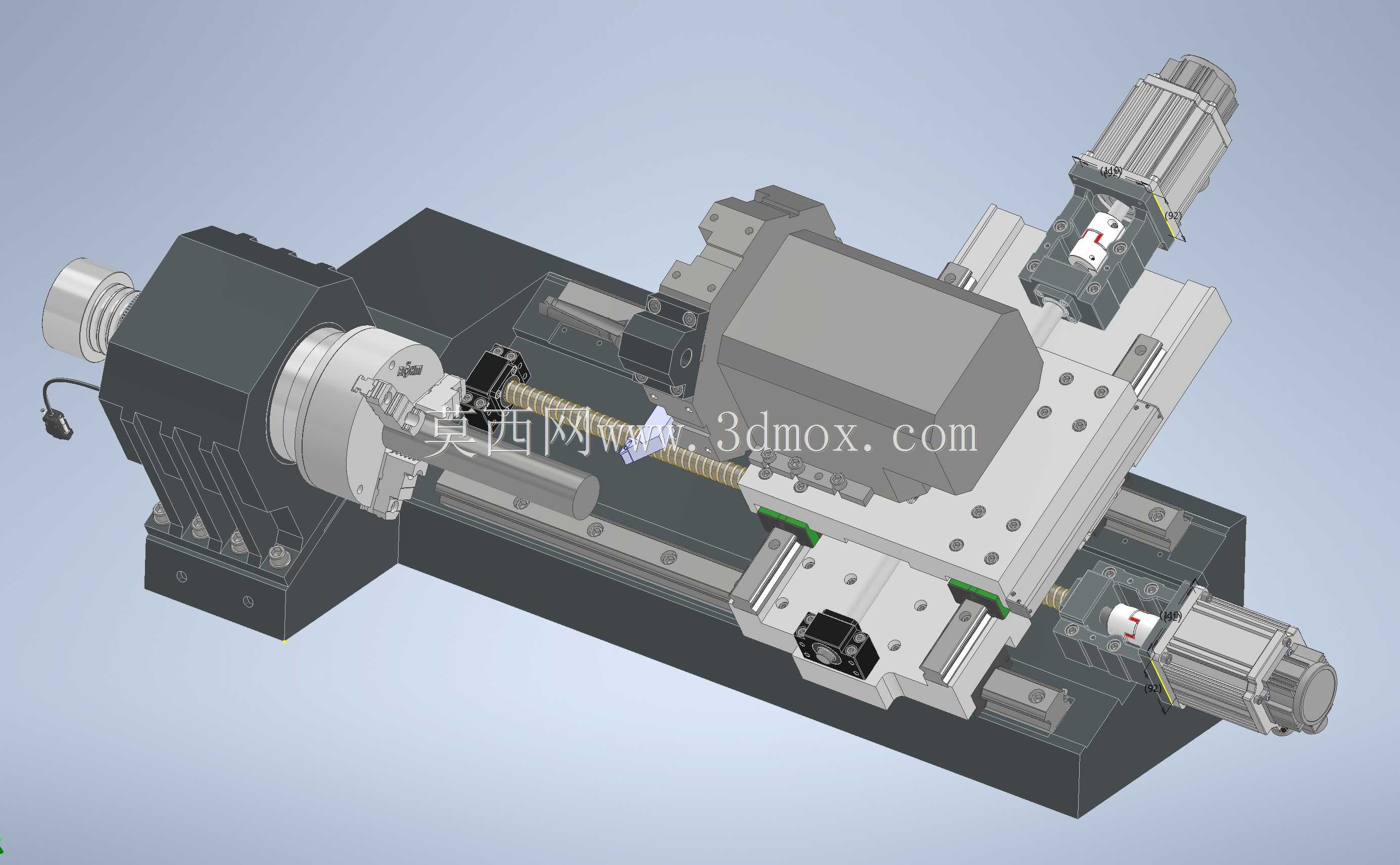

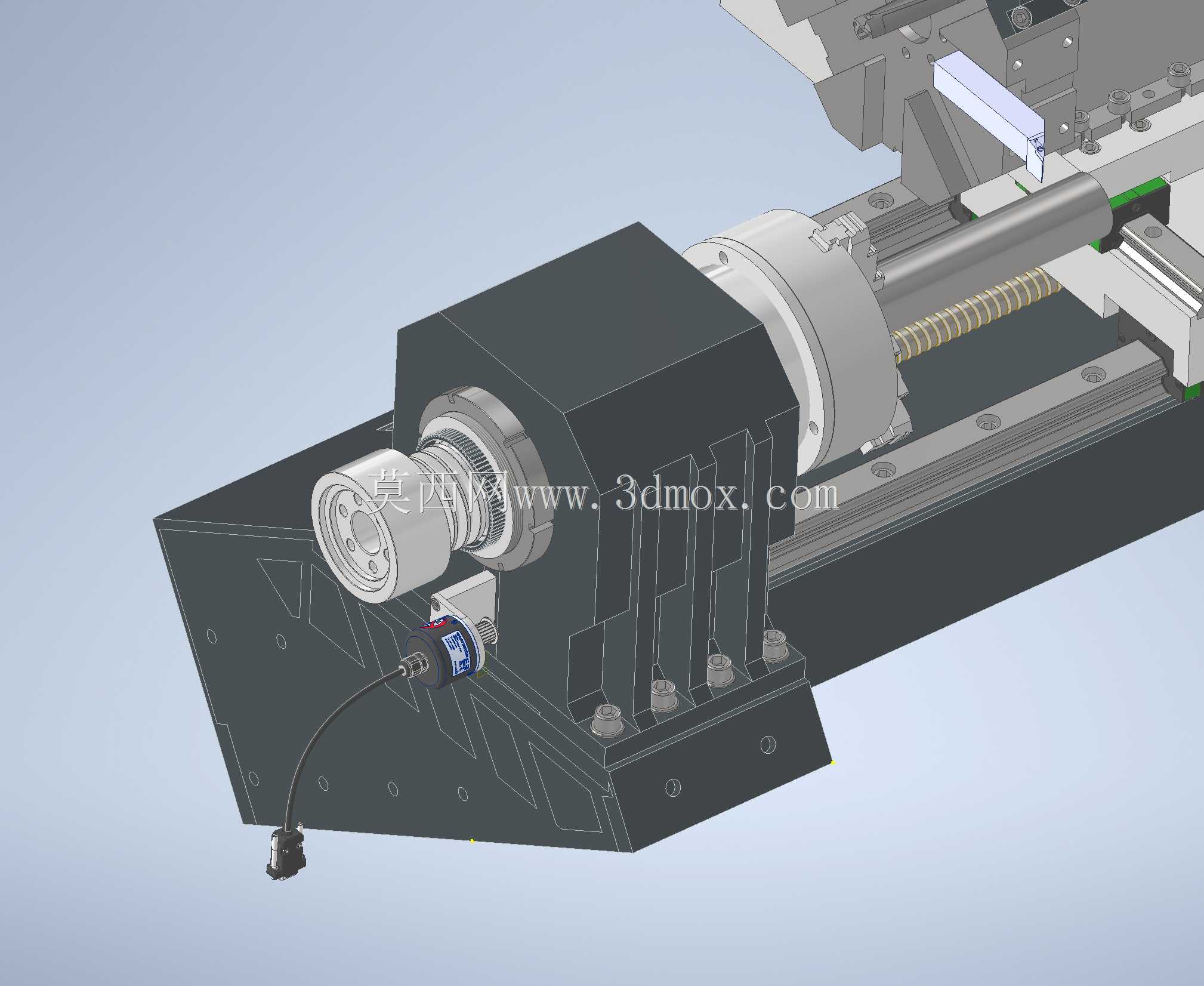

　　量具、常用夹具配件等工装，抽屉配备自锁式导轨，抽拉顺畅且不会在设备移动时自行滑出；右侧为对开式柜门，内部预留了较大的储物空间，可放置备用卡盘、顶尖、切削液壶、维护工具等体积稍大的物品，柜门侧面做了通风散热孔，避免柜内工具长期封闭出现锈蚀。柜体底部配置了四个带刹车的重载脚轮，两个为万向轮两个为定向轮，单脚轮承重不低于150kg，既可以满足车间内设备移位调整的需求，刹车锁定后也能保证设备运行时的稳定性，无需额外打膨胀螺栓固定地面，适配需要灵活调整车间布局的加工场景。主机部分的结构布局采用平床身设计，主轴箱位于床身左侧，配置了通孔主轴，可适配不同规格的卡盘安装，尾座位于床身右侧，可沿导轨轴向移动，适配不同长度工件的顶持需求，

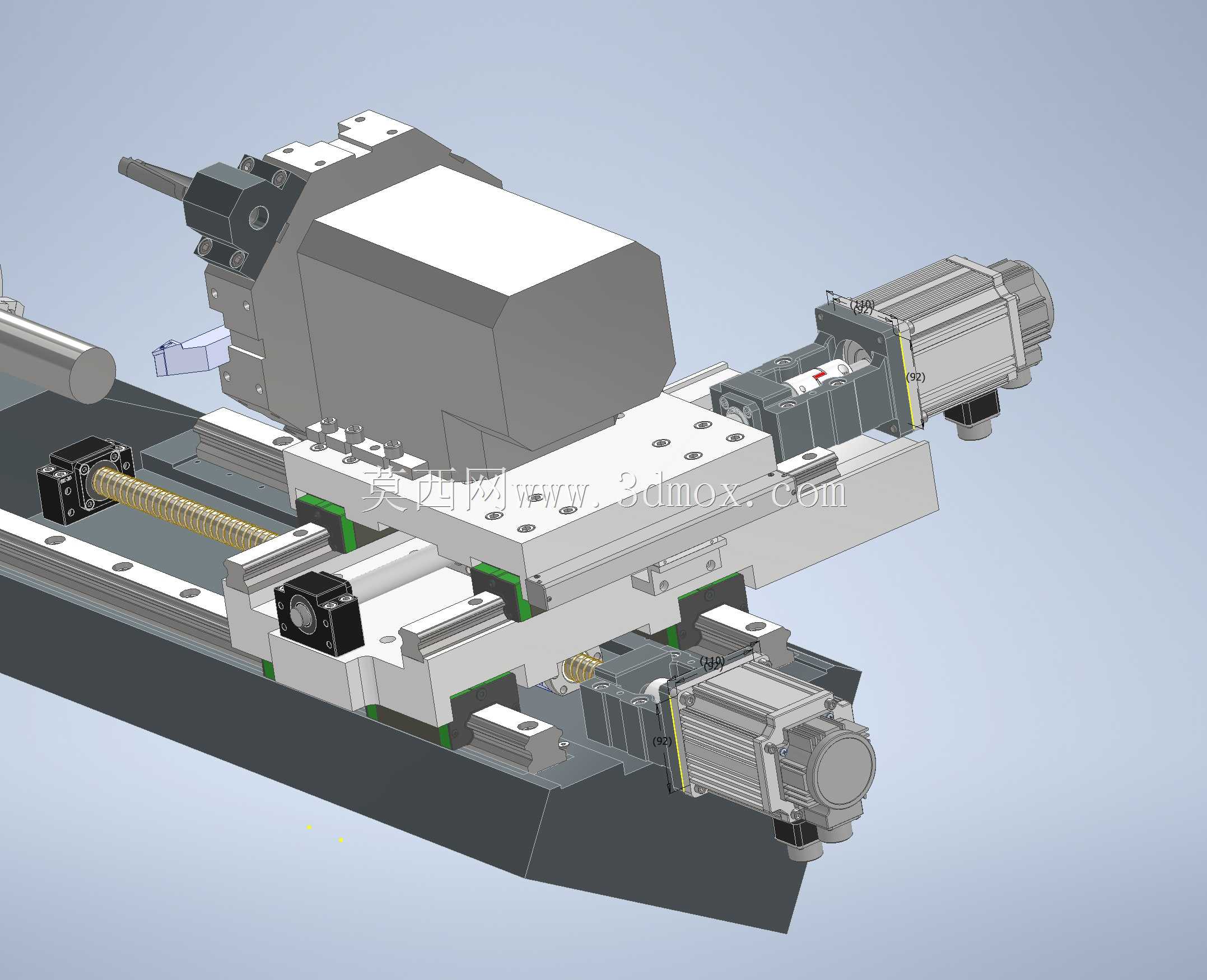

　　刀架部分采用排刀式结构，相比传统转塔刀架结构更紧凑，换刀行程更短，适合小型精密零件的快速加工，导轨部分采用线性导轨搭配滑块的结构，运动阻力小，定位精度高，可保证长期切削的精度保持性。安装边界方面，设备整体宽度控制在1.2米以内，深度控制在0.8米以内，高度含脚轮不超过1.6米，占地面积仅1平方米左右，相比传统同加工行程的卧式车床节省近40%的占地空间，对小型加工车间的空间适配性更强；设备安装时无需做特殊的地基处理，只要地面平整度误差不超过3mm/m，锁定脚轮后即可调平使用，外接电源、气源、切削液管路的接口都预留在柜体后侧下部，接线接管时无需拆解设备外壳，后期维护也更方便。设计时还考虑了操作的人机工程学，

　　操作面板预留安装位置在床身前侧右方，高度距离地面约1.1米，操作人员站立操作时无需弯腰或抬臂，可有效降低长时间操作的疲劳感；切削区域的防护挡板预留了安装位，可根据实际使用需求加装半封闭或全封闭防护，避免切削液、铁屑飞溅伤人，排屑口预留在床身中部靠前位置，可搭配小型排屑机使用，也可直接在下方放置铁屑车收集切屑，清理更方便。主轴的转速范围、进给速度参数都按照通用精密车削的需求做了适配，可加工有色金属、黑色金属、工程塑料等多种材质的工件，加工尺寸范围覆盖直径200mm以内、长度500mm以内的常见轴盘类零件，完全满足中小加工场景的常规加工需求。整个结构的建模过程中，所有连接部位的螺栓孔、定位销位置都做了精准对位，钣金件的折弯圆角、焊接预留量都按照实际加工工艺做了参数设置，不存在无法落地加工的理想化结构，所有外购件如脚轮、导轨、抽屉锁、铰链都采用行业通用标准件规格，后期更换配件无需定制，可直接采购同规格标准件替换，降低设备的后期维护成本。
