二战经典威利斯MB军用越野吉普车结构设计

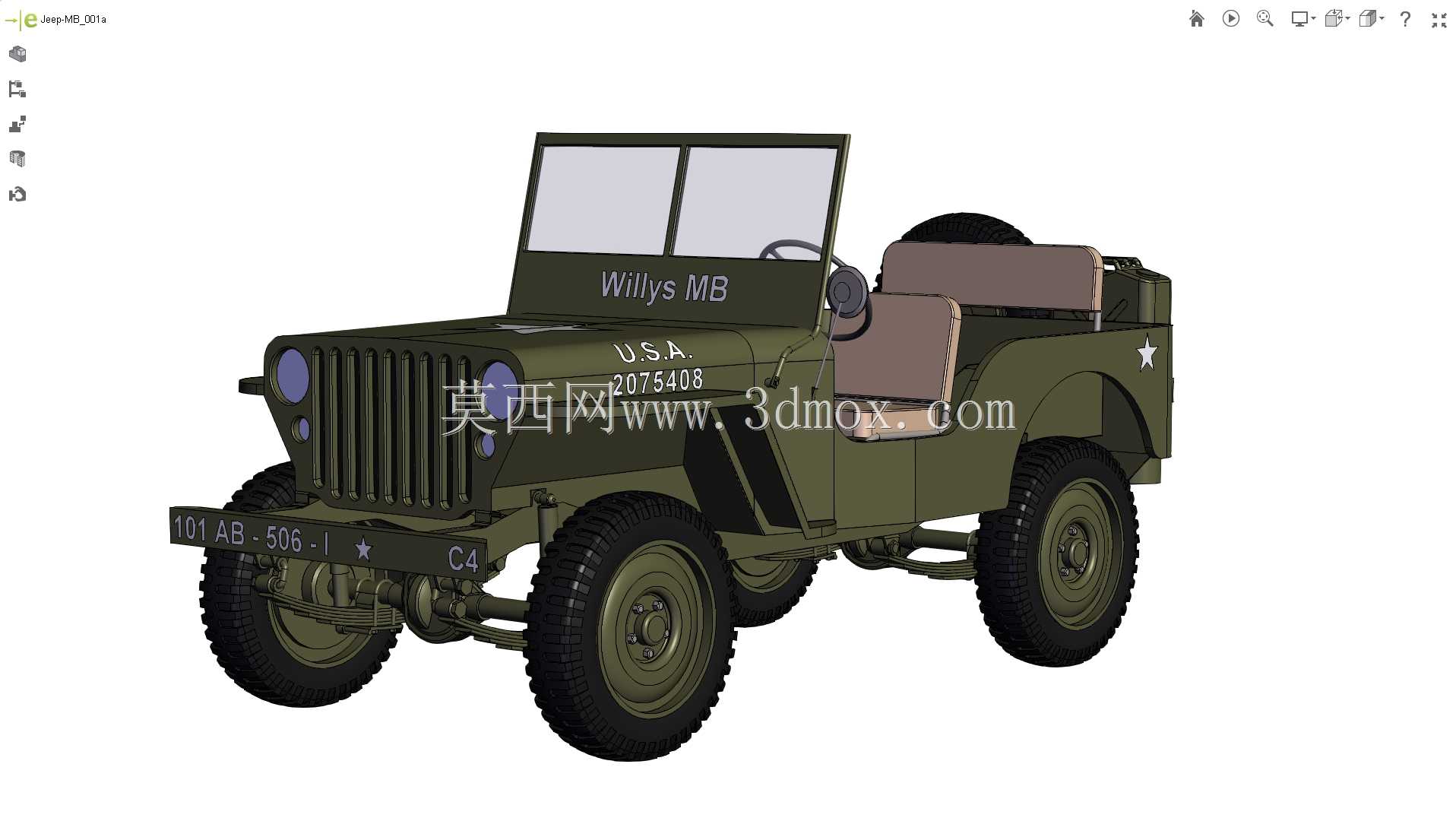

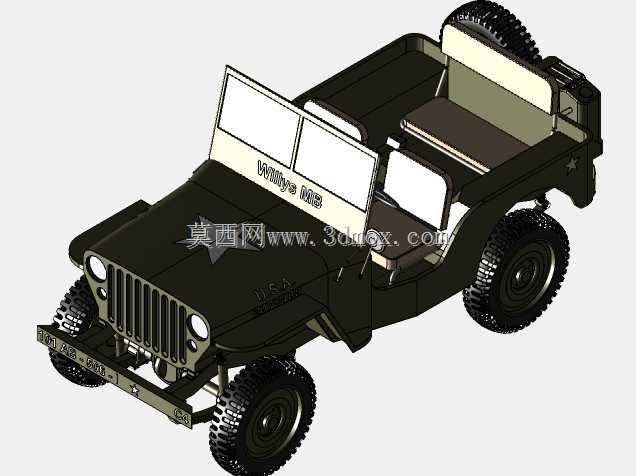

　　这款威利斯MB军用越野车辆的三维结构设计，完全围绕前线复杂地形通行、多场景战术适配的核心需求展开，在结构布局上优先保障极端工况下的可靠性与通过性。从整体结构来看，整车采用非承载式车身设计，梯形钢制车架作为核心承载基体，所有动力总成、悬挂组件、车身附件均直接固定在车架纵梁与横梁上，这种结构能在炮弹坑、泥泞路面、陡坡攀爬等场景下，将路面冲击带来的形变集中在车架部位，避免车身覆盖件出现应力开裂，适配无铺装路面的长期高强度使用需求。

　　在行走系统设计上，整车匹配大颗粒越野轮胎，胎纹深度针对松软泥土、碎石路面做了专项优化，胎壁厚度较民用车辆提升40%以上，可抵御低速行驶时尖锐碎石的穿刺风险；悬挂系统采用前后整体桥搭配钢板弹簧的结构，这种结构虽然行程不算极致，但结构简单可靠，战场环境下即便出现板簧片断裂，仅需简单工具即可完成单片更换，无需复杂的维修设备，大幅降低前线后勤保障压力。转向系统采用循环球式结构，转向比设定偏大，在低速越野时能提供足够的转向力矩，即便在轮胎陷入泥泞的状态下，驾驶员也可通过方向盘施加足够的转向力完成脱困操作。

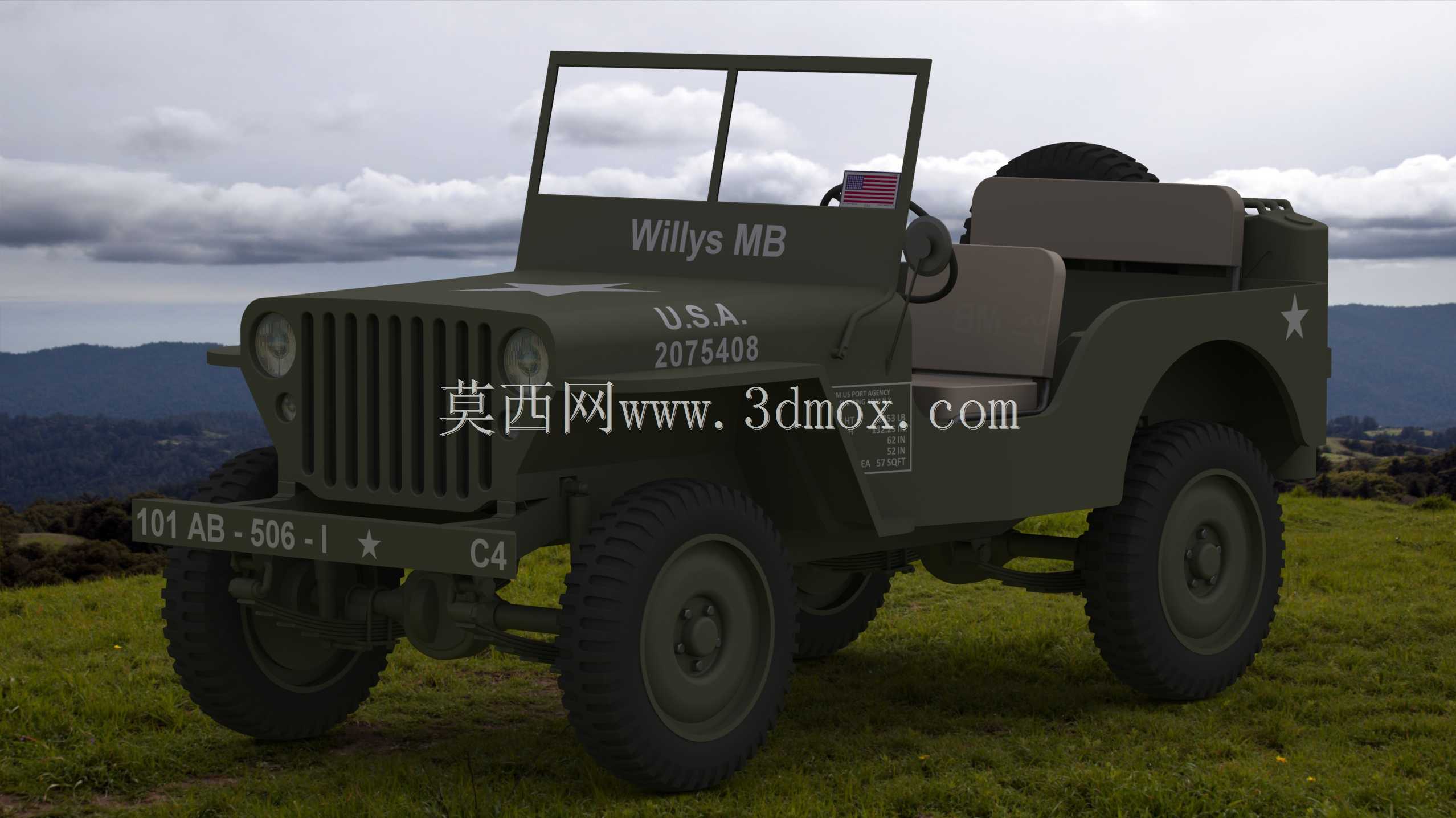

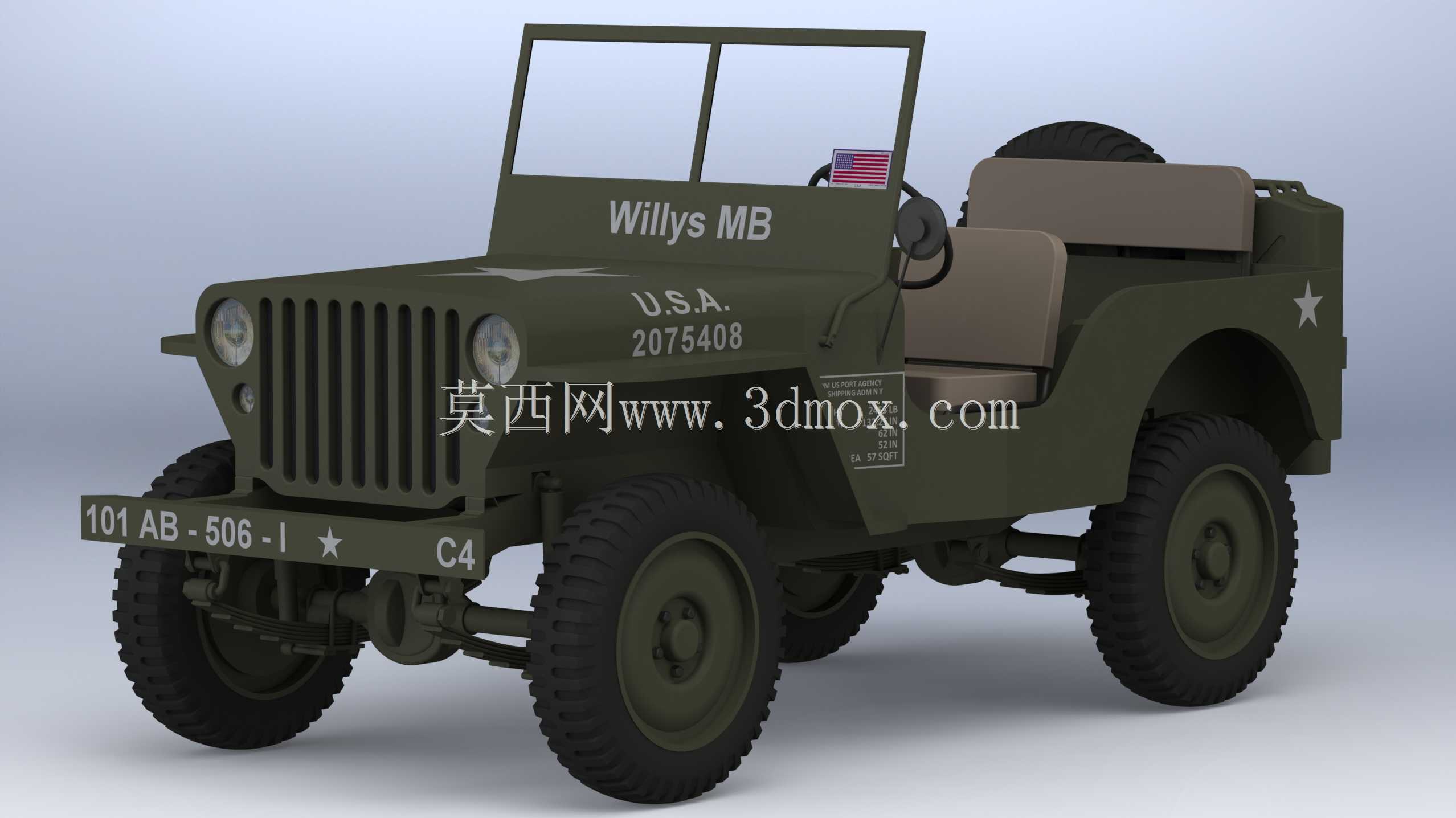

　　车身外形尺寸严格遵循战术运输的边界要求，整车宽度控制在1.5米级，长度控制在3.3米级，高度不超过1.8米（含车顶架），这个尺寸边界刚好适配当时主流的军用运输机货舱尺寸、登陆艇装载空间，可直接通过空运、海运完成跨区域投送，无需对车辆做拆解处理。车身前部的竖向格栅为冲压钢制结构，除了为发动机舱提供进气散热通道外，还可在轻度碰撞时起到缓冲作用，避免前部碰撞直接损伤散热器核心部件；格栅两侧的圆形大灯采用独立密封结构，涉水深度可达0.8米，灯具外壳为钢制护罩包裹，防止树枝刮擦、碎石飞溅造成灯罩破损。

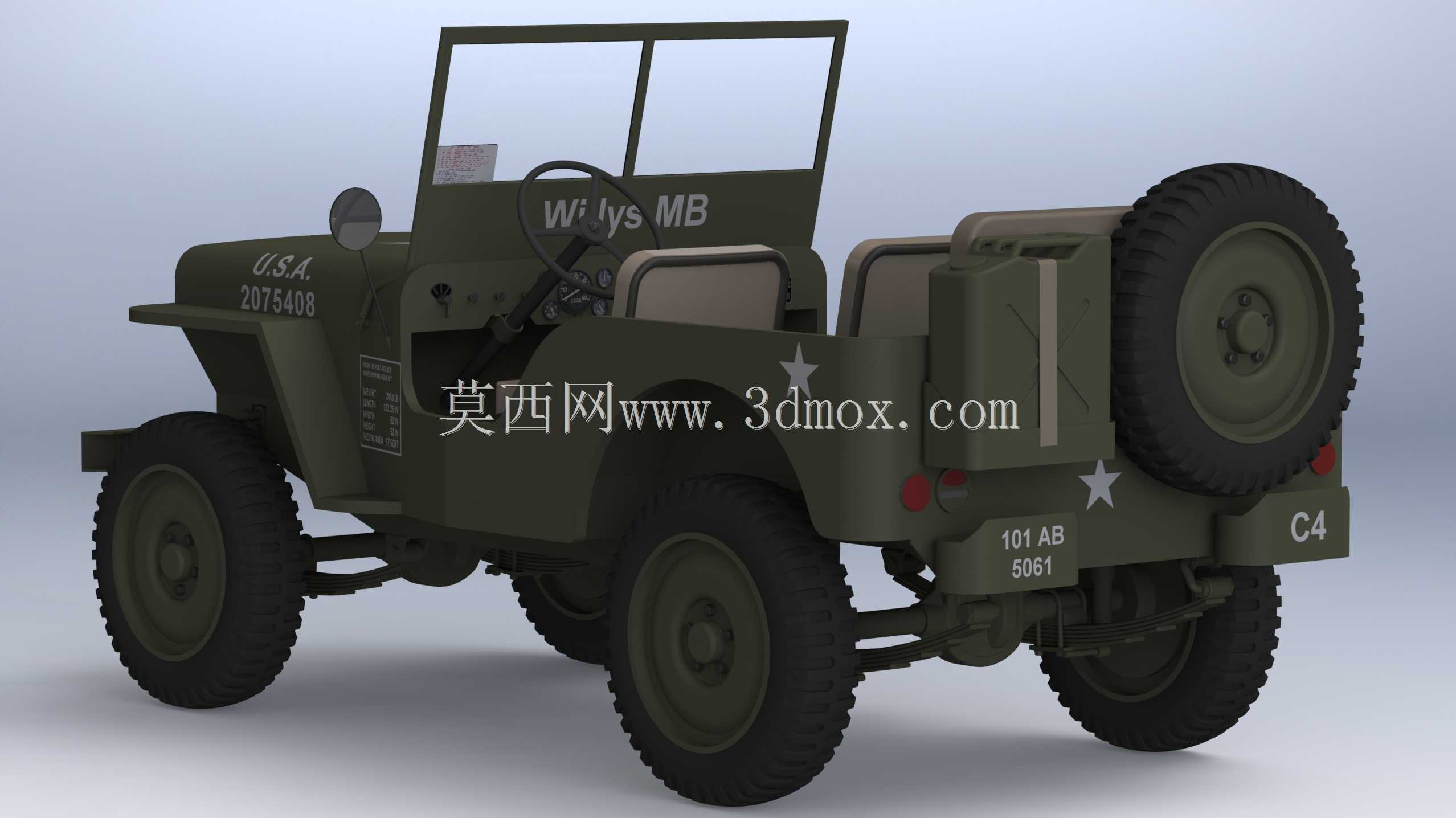

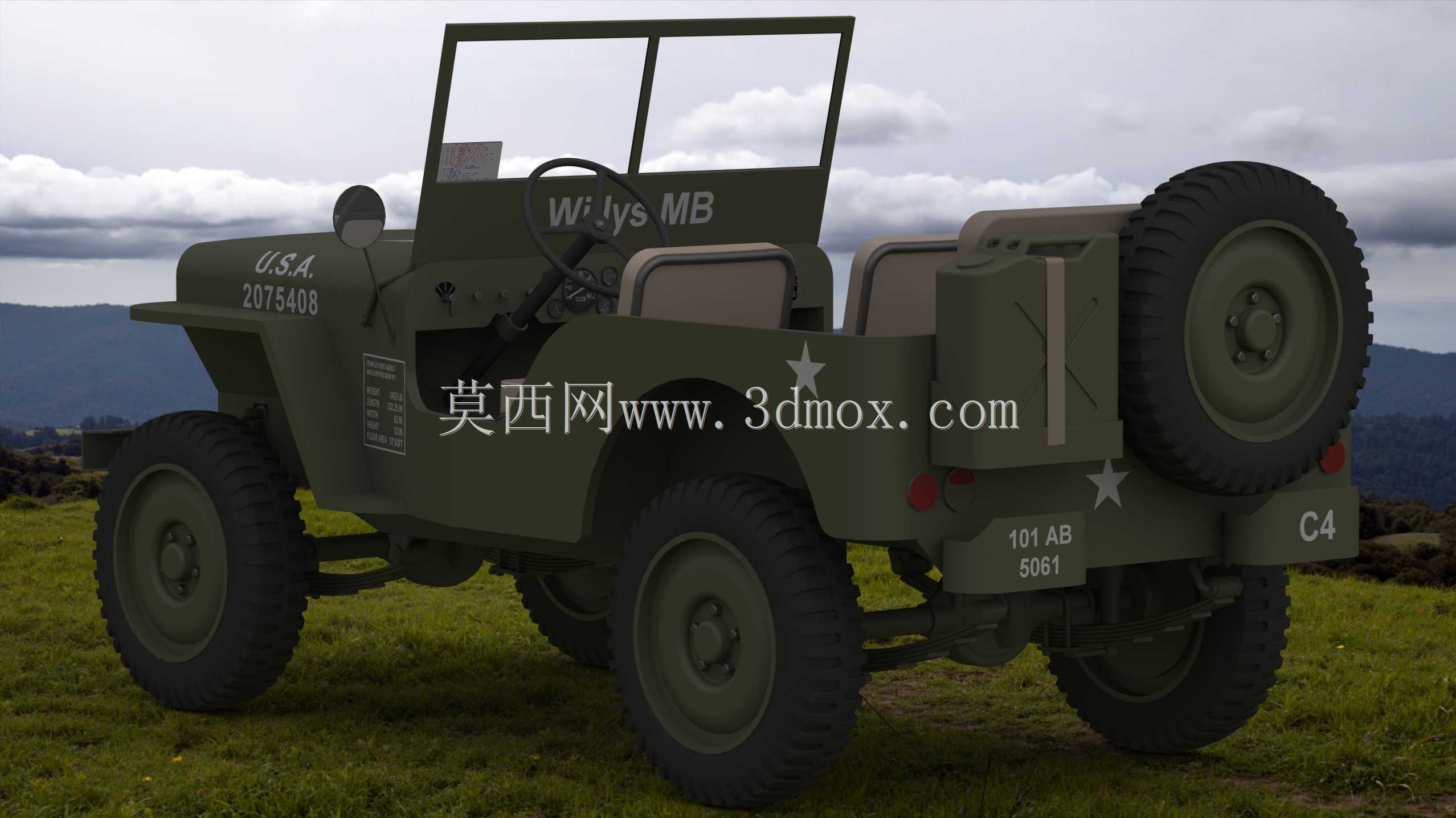

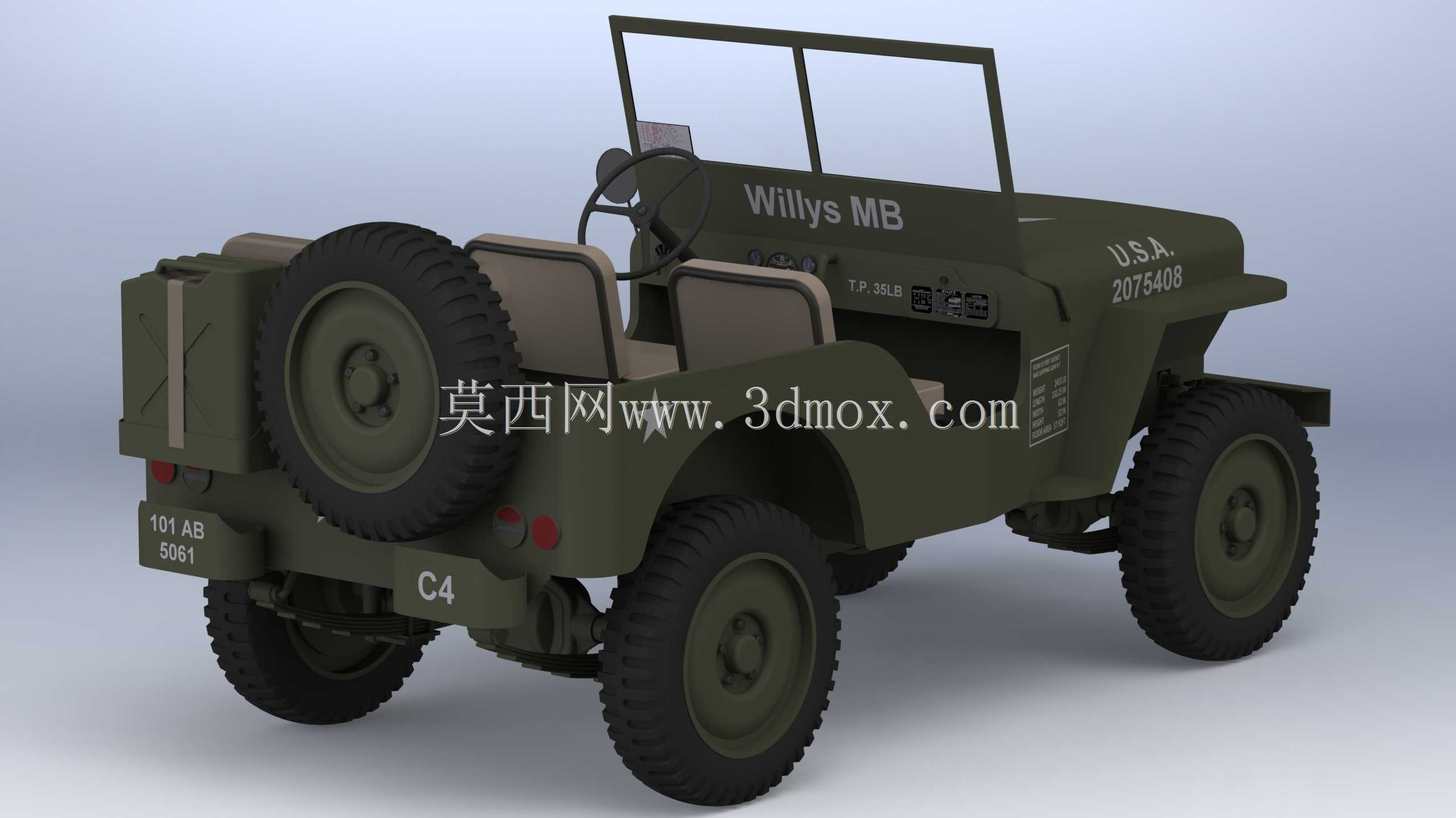

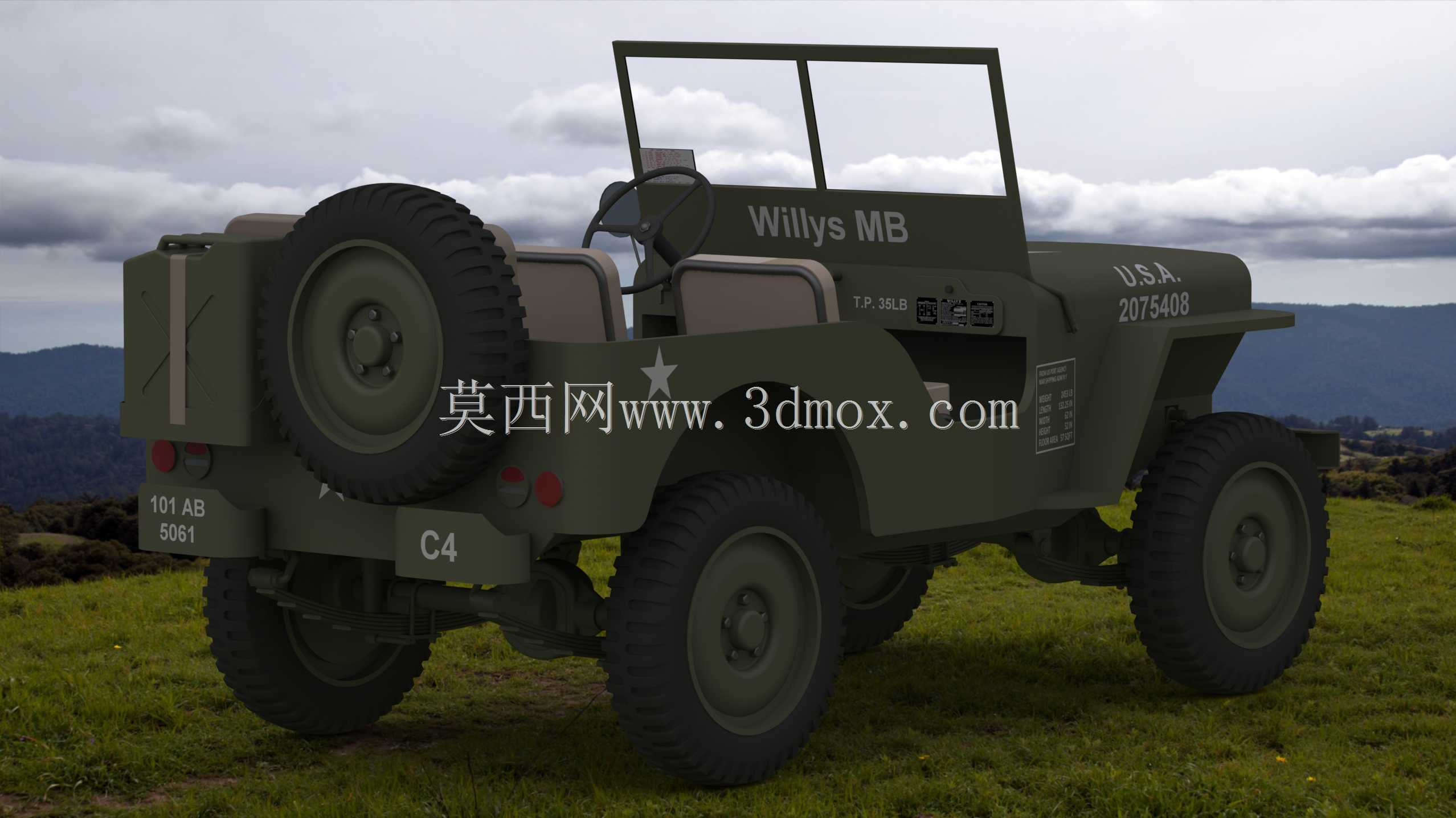

　　车身侧面的标识结构并非后期粘贴的装饰件，而是直接集成在车身覆盖件的冲压特征中，包括前部保险杠上的编号标识、车身侧面的军标星型符号、引擎舱侧面的车型标识，这些特征在模具开发阶段就做在冲压模面上，不会因为长期户外使用、泥水冲刷出现标识脱落问题，满足战场车辆身份识别的需求。车辆后部预留了标准的拖挂接口，可拖挂小型弹药拖车、野战炊事设备、轻型反坦克炮等装备，拖挂载荷上限设计为0.5吨，完全满足前线小批量物资转运的需求；后部上方的备用轮胎采用侧挂式固定结构，拆卸时无需借助举升设备，单人即可完成轮胎更换操作，固定支架采用快拆式锁止结构，锁止销带有防丢钢丝，避免颠簸路面行驶时锁止件脱落。

　　车内布局完全以实用为核心，取消了所有非必要的装饰件，座椅采用帆布蒙面的钢制骨架结构，具备防水耐磨特性，长时间淋雨也不会出现积水腐烂问题；前排座椅可向前翻折，翻折后可形成平整的置物平台，用于放置地图、通讯设备或者轻武器。仪表台仅保留车速表、机油压力表、水温表、燃油表四个核心仪表，没有多余的娱乐或舒适配置，所有仪表均采用防震结构，在大颠簸路面行驶时不会出现指针抖动失效的问题；方向盘采用大直径设计，降低转向操作力度，转向柱为固定式结构，没有角度调节功能，进一步减少故障点。

　　动力舱的布局做了最大化的简化设计，发动机采用纵置布局，周边的管线、滤清器、启动电机等部件均布置在便于伸手操作的位置，即便在野外无举升设备的情况下，维修人员也可站在车侧完成常规的保养与故障排查；空气滤清器采用油浴式结构，适配多尘的野外环境，可过滤空气中绝大多数的沙尘颗粒，减少发动机气缸的异常磨损。燃油箱布置在车身中部座椅下方，位置避开了前后碰撞的易变形区域，油箱外壳带有钢制防护板，防止路面碎石击穿油箱造成燃油泄漏。

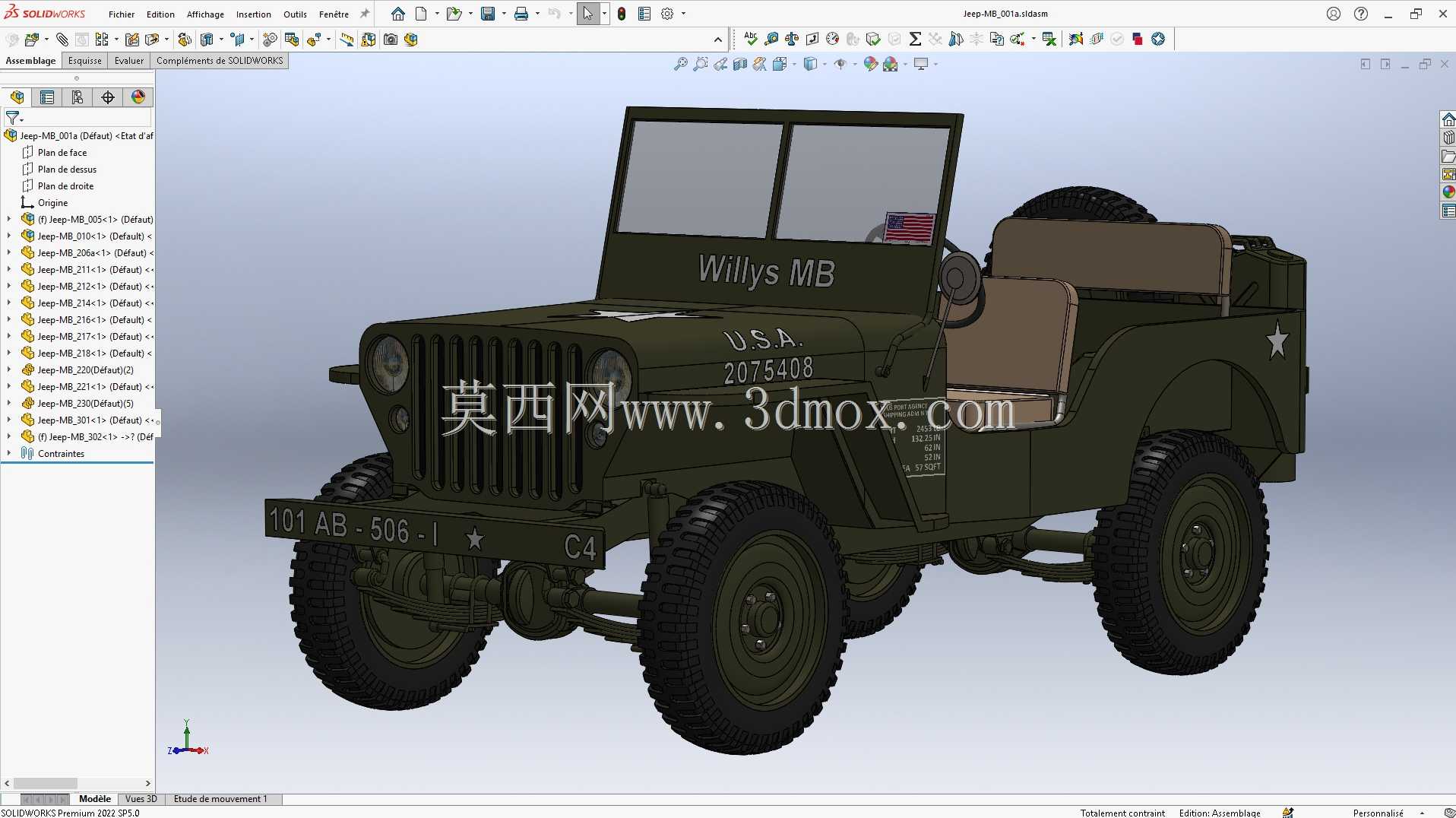

　　在建模细节处理上，所有的连接螺栓、铰链、锁扣结构都按照实际装配关系做了还原，比如车门的铰链为明装式钢制铰链，可直接通过拆卸销钉完成车门的快速拆除，在炎热环境下作战或者需要快速上下车时，可直接拆除车门减轻整车重量；前风挡为可向前翻倒的结构，翻倒后可通过支架固定在引擎舱盖上，降低整车高度，适配低空侦察、隐蔽行进的需求，风挡框架上预留了轻武器架设的接口，必要时可将轻武器固定在风挡框架上进行行进间射击。

　　整车的接近角与离去角均做了最大化设计，接近角超过45度，离去角超过35度，纵向通过角也达到30度以上，可轻松翻越0.4米高的垂直障碍，跨越0.3米宽的壕沟，在坡度超过60%的陡坡上可稳定行驶，完全满足前线复杂地形的通行需求。车身所有的钣金件折边都做了圆弧过渡处理，避免应力集中造成的钣金开裂，同时也减少人员上下车时被锐边划伤的风险。
