大众T5T6厢式货运运输车外观结构

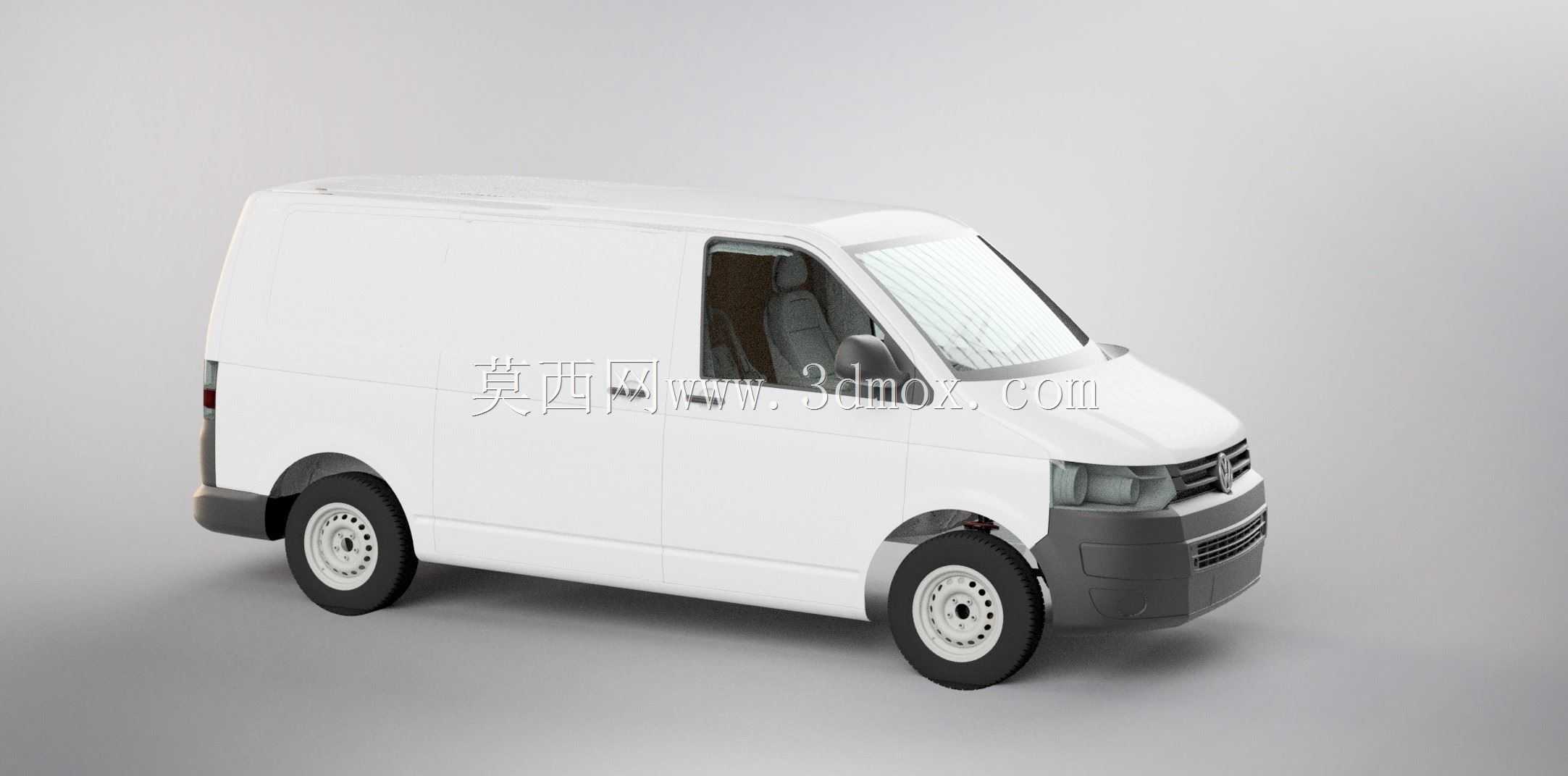

　　城市末端配送场景中，厢式运输车的通过性与装载灵活性一直是物流从业者关注的核心指标，大众T5/T6平台的短轴厢式版本，正是针对窄巷、老旧小区地库、商圈装卸货区这类限高限宽场景开发的商用车型。从结构设计来看，这款车型采用短前悬、高顶封闭货厢的布局，整车外廓宽度控制在1.9米以内，高度根据高顶版本调整后不超过2.2米，能够顺利进入大部分限高2.2米的地下装卸区域，转弯半径仅为5.95米，在城市双向两车道内即可完成一次性掉头，适配老城区狭窄道路的通行需求。

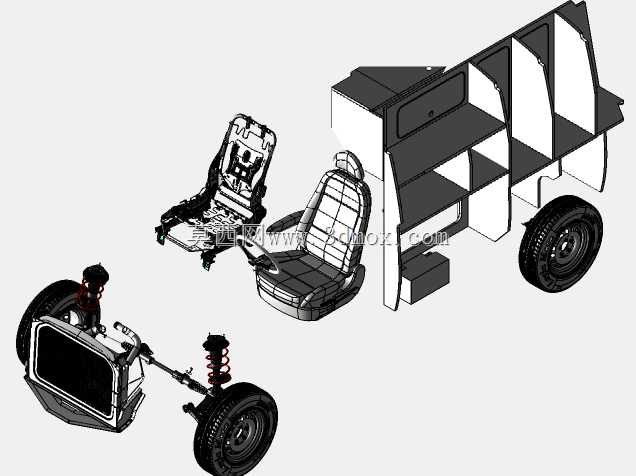

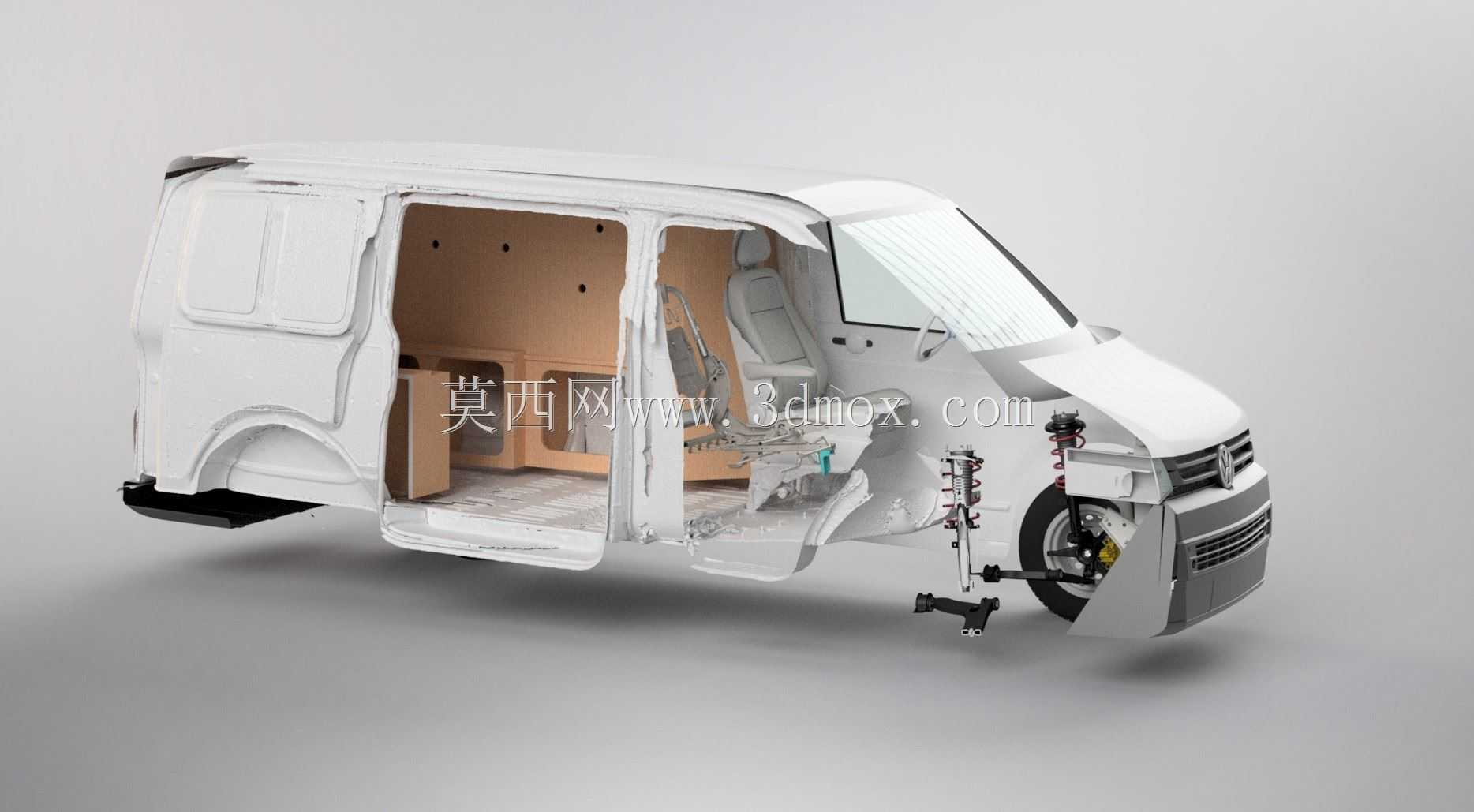

　　车身承载结构采用前置前驱布局，前舱预留的动力总成安装边界兼容横置四缸动力单元，前悬采用麦弗逊式独立悬架结构，减震器安装座与前纵梁采用螺栓连接的可拆卸设计，维修更换时无需切割车身结构，降低商用场景下的运维成本。后悬采用钢板弹簧搭配整体桥的承载结构，单片钢板弹簧的厚度根据标定载荷做了梯度设计，空载状态下仅主片参与减震，保证铺装路面行驶的平顺性，满载状态下副片与主片贴合共同承载，额定装载质量下后悬架压缩行程控制在75毫米以内，避免货厢底部与后轮发生运动干涉。

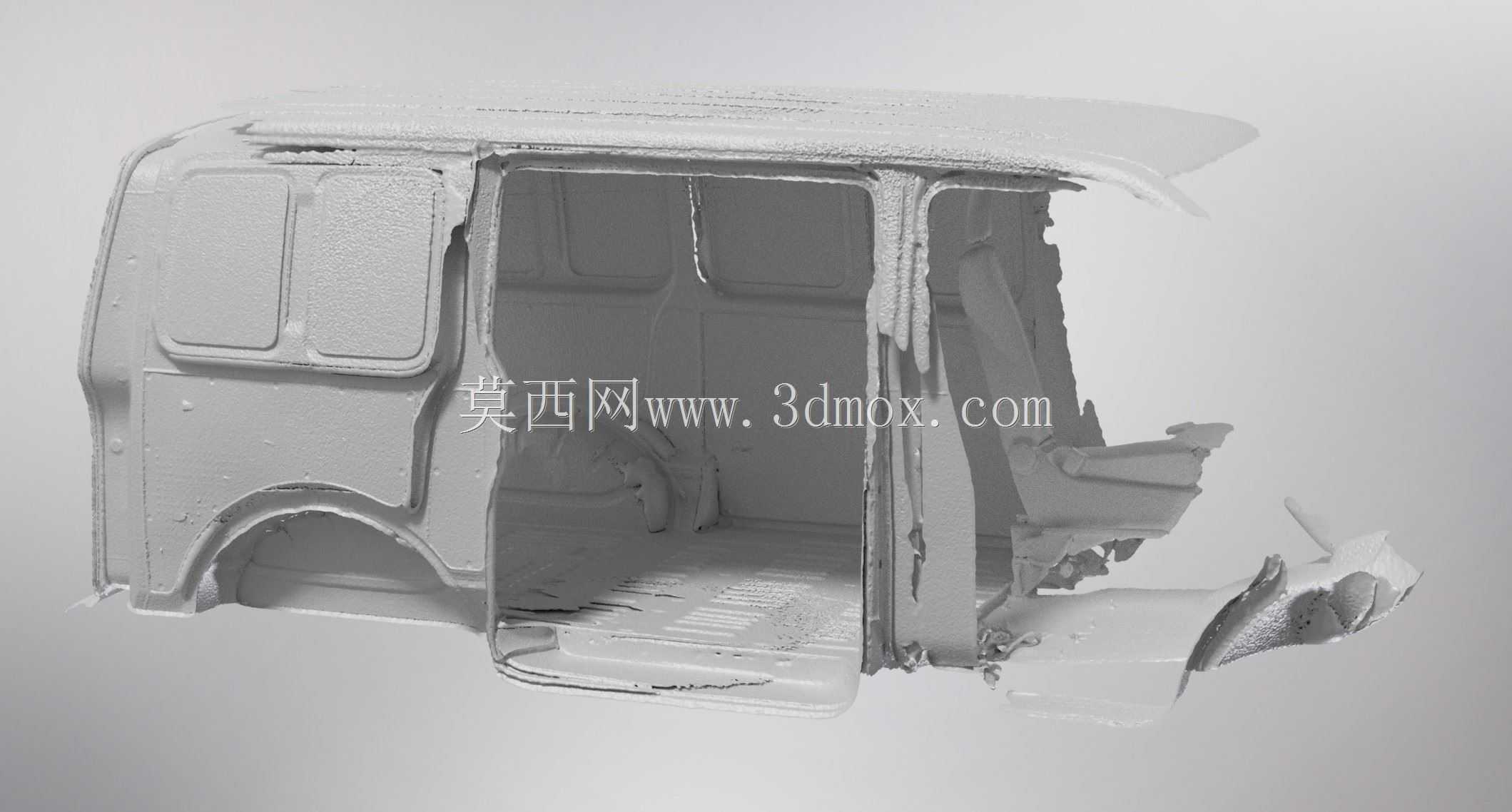

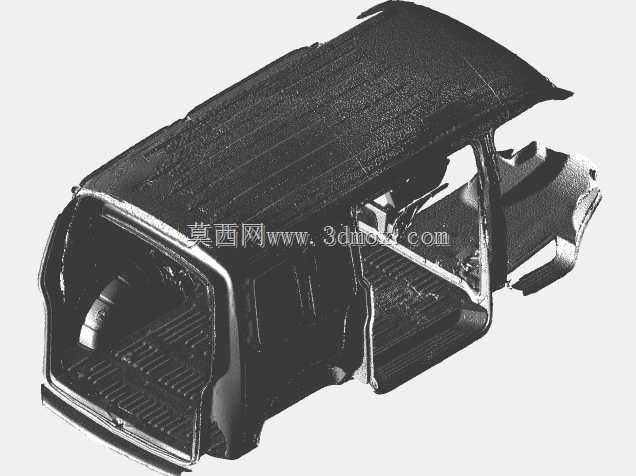

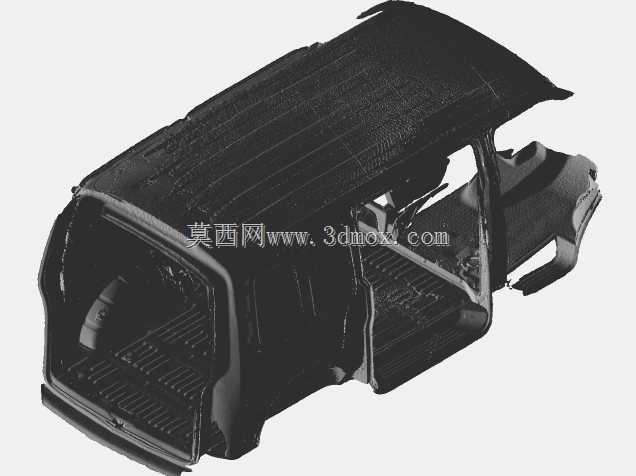

　　封闭货厢部分采用无侧窗的一体式冲压钢板结构，侧围内部预设了多组螺纹安装孔位，孔位间距按照标准物流货架的安装模数设置，用户无需在车身上额外打孔即可快速固定分层货架、货物绑带锚点、冷链运输保温层等改装部件，货厢内部净长度在短轴版本下达到2.5米，净宽度在轮拱凸起位置收窄至1.2米，轮拱上方的平整区域宽度可达1.7米，能够同时容纳两个标准1.2米物流托盘横向放置，货厢地板采用防滑耐磨的压纹钢板材质，表面预设的防滑凸起高度为2毫米，既可以避免货物运输过程中发生滑移，也能抵御叉车装卸货时的剐蹭磨损。

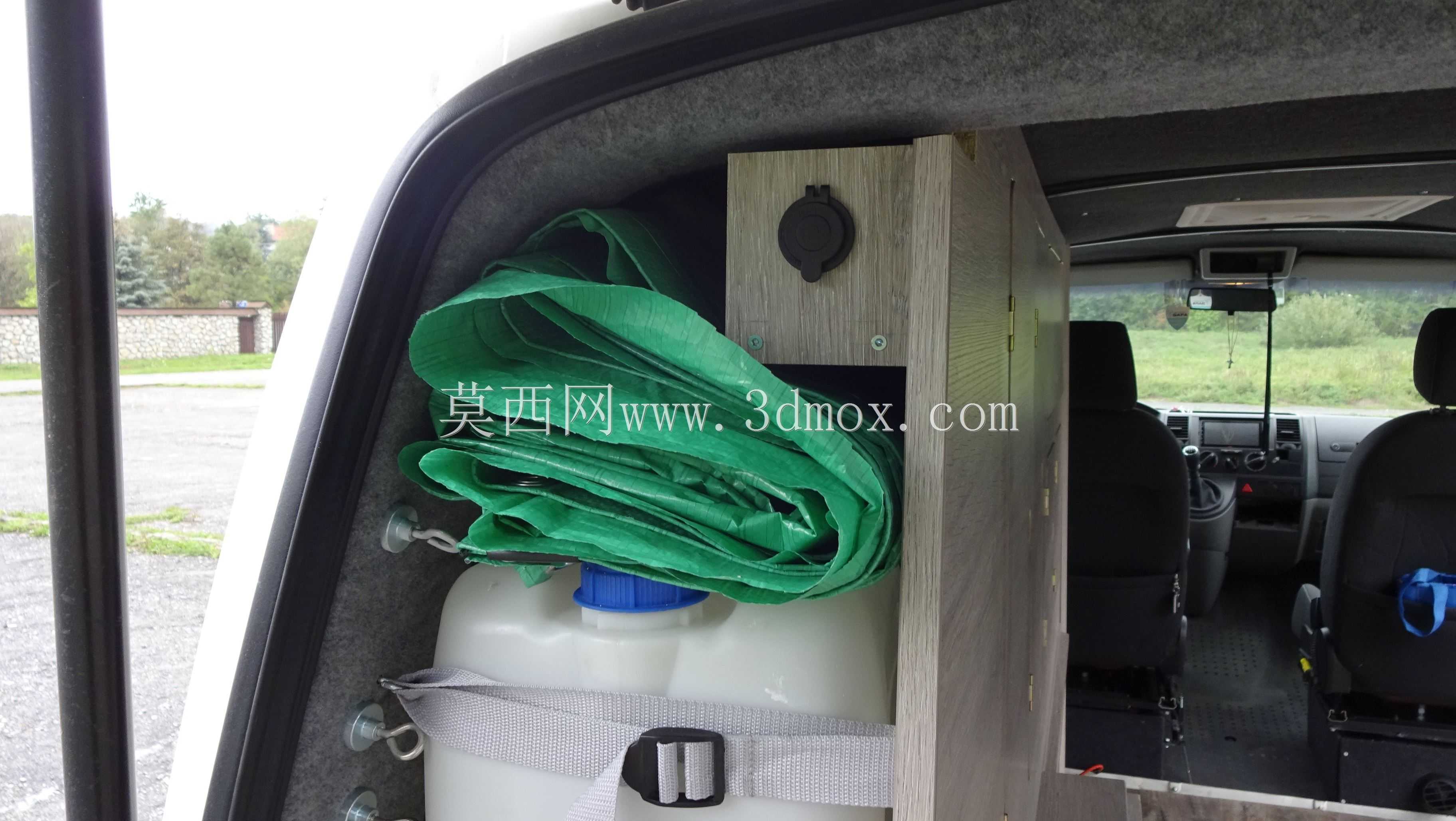

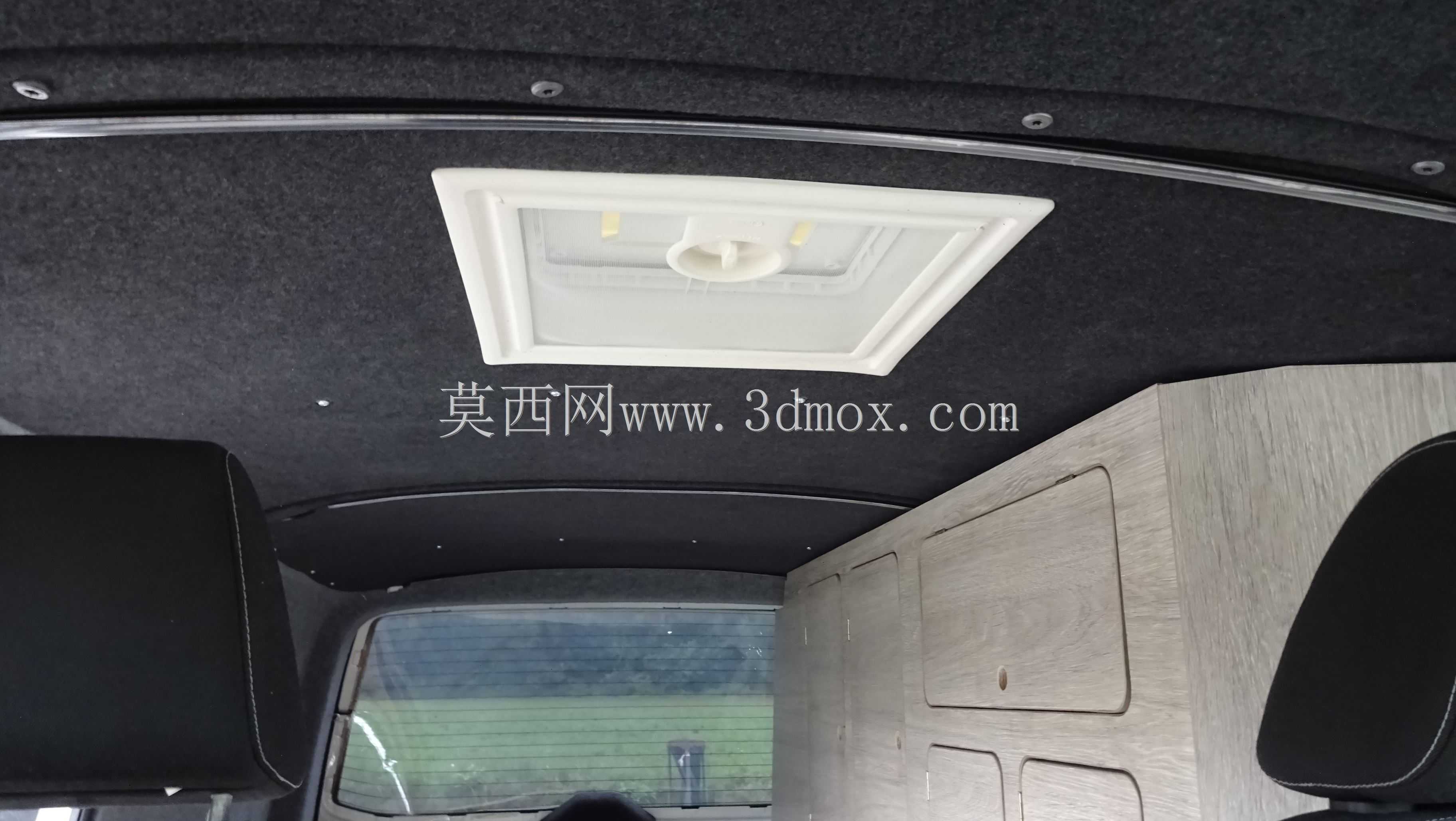

　　针对露营改装的衍生需求，这款车型的内部结构预留了充足的改装冗余，车顶内部的加强筋间距为40厘米，能够直接固定车顶床架、储物吊柜的安装支架，侧围内饰板与车身钢板之间预留了20毫米的空腔，可用于铺设隔音保温材料、布置车内供电线路与给排水管路，无需破坏原车的结构强度。前排座椅后方的隔断位置预留了通用安装接口，可根据使用需求选择安装封闭钢板隔断、带观察窗的隔断或者完全打通的连通结构，适配货运、客运、露营等不同场景的使用需求。

　　车门结构部分，驾驶位与副驾驶位车门采用一体式冲压结构，车门内部预设了电动车窗、中控锁的安装位，升降器导轨采用模块化设计，与车门内板通过螺栓固定，更换升降器总成时无需拆解整个车门内饰板。尾门采用对开式设计，单侧尾门的开启角度可达180度，装卸货时尾门可以完全贴合到车身侧围位置，不会占用车尾的装卸空间，尾门铰链采用承重式设计，单侧铰链可承载80公斤的重量，能够满足后期加装尾门爬梯、外挂储物箱、备胎支架等改装部件的承重需求。

　　外饰覆盖件的设计充分考虑了商用场景的剐蹭维修成本，前保险杠采用分体式结构，左右两侧的包角与中部进气格栅区域为独立部件，发生低速剐蹭时仅需更换损坏的局部部件，无需更换整个前保险杠总成。轮拱位置采用磨砂塑料材质的防擦条，覆盖了轮胎甩泥、路边石剐蹭的高频接触区域，避免金属车身直接接触异物导致锈蚀。前大灯采用模块化的卤素灯组结构，灯组与前翼子板、前保险杠的安装间隙控制在3毫米以内，既保证了外观的装配精度，也能在灯组损坏时快速拆卸更换，单只灯组的更换作业时间可控制在15分钟以内，降低车辆维修的停运时间。

　　底盘部分的管线布置采用分层排布设计，制动管路与燃油管路布置在车身纵梁的内侧凹槽内，外侧有塑料护板覆盖，避免行驶过程中飞溅的碎石击伤管路，底盘最低点为发动机油底壳位置，离地间隙为165毫米，在铺装路面行驶时不会轻易发生托底，同时针对非铺装路面的使用场景，油底壳下方预留了金属护板的安装孔位，用户可自行加装护板保护动力总成部件。
