适配粘土粘贴挤出作业的定制FDM成型设备

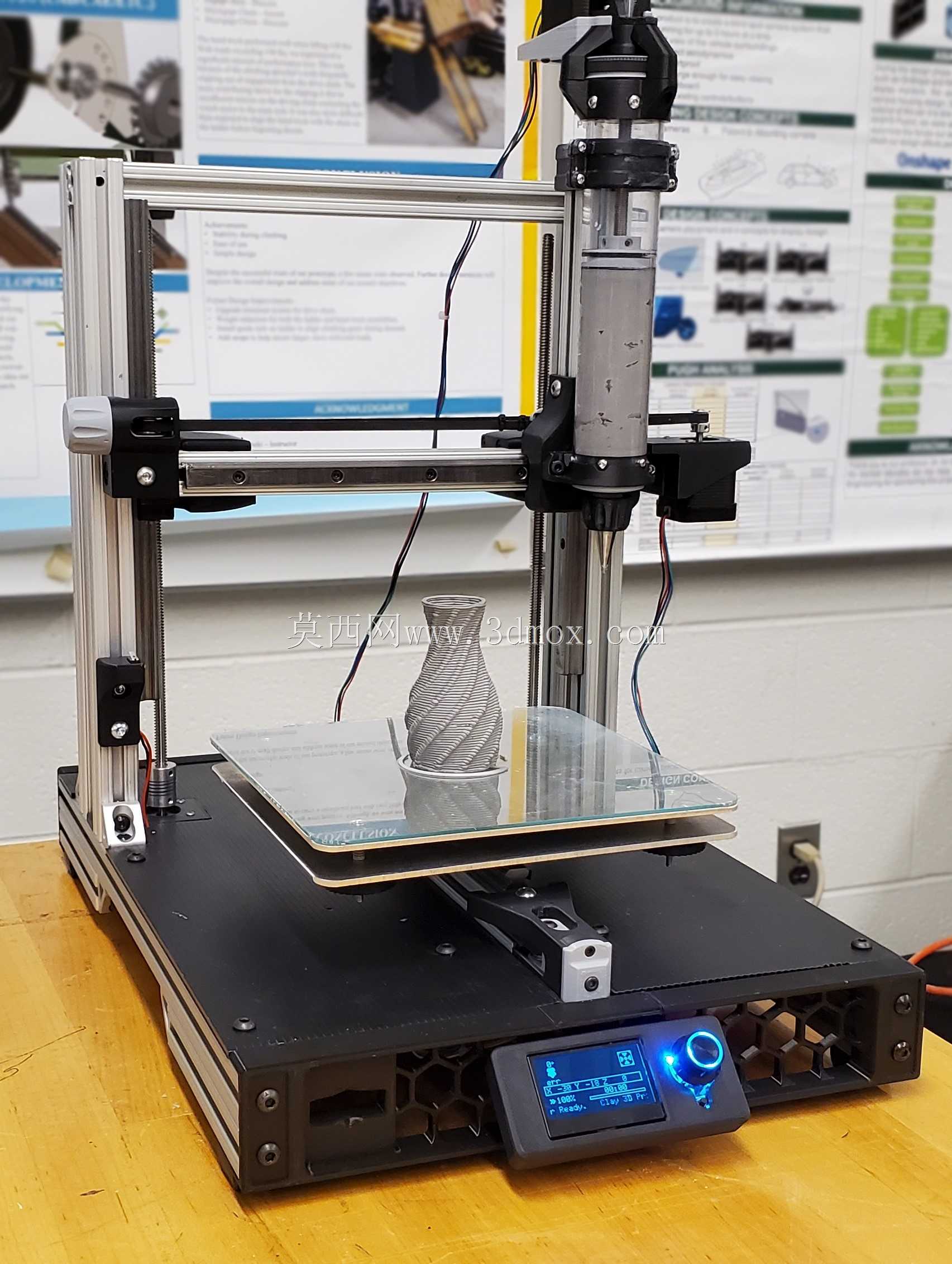

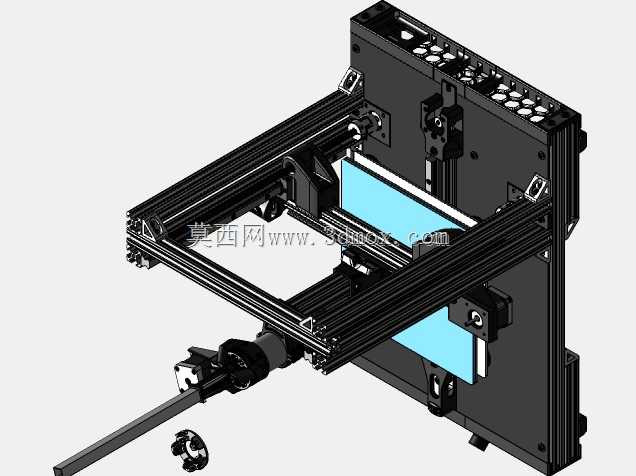

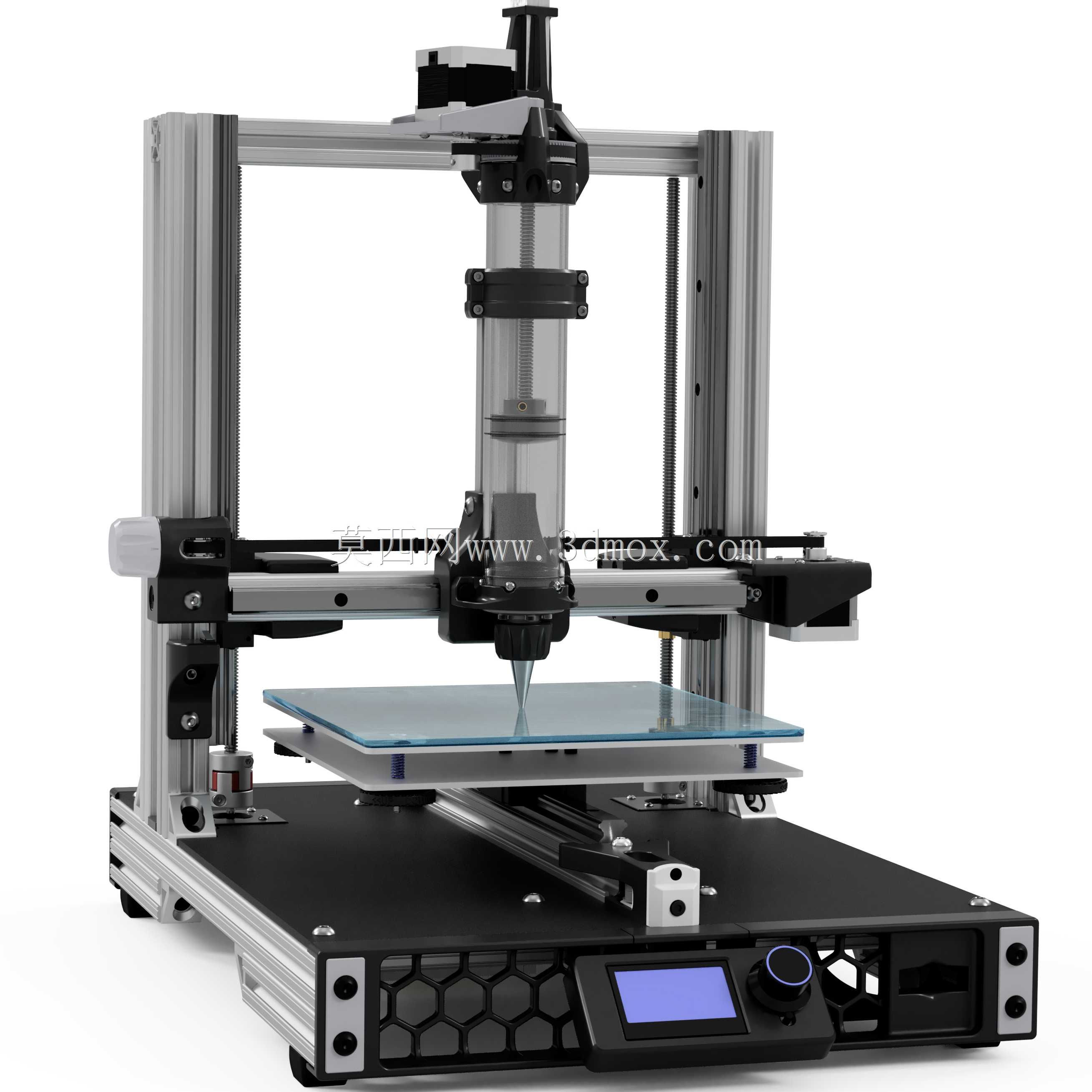

　　这款定制成型设备核心面向陶艺创作、陶瓷手板打样、膏体材料粘贴堆叠的作业场景，区别于常规熔融塑料成型设备，其核心功能围绕高粘度膏状材料的可控挤出设计，可在花瓶模式、螺旋轮廓打印模式下完成连续曲面成型，适配陶土、粘土类膏体材料的逐层堆叠作业，也可完成膏状粘结材料的定点粘贴施工作业，解决传统手工捏塑、涂覆过程中壁厚不均、轮廓一致性差的问题。设备整体采用铝型材搭建框架结构，型材槽道可直接兼容标准紧固件安装，无需额外定制安装板件，框架的X、Y、Z三轴传动边界经过尺寸校核，成型平台采用钢化玻璃作为承载面，平台调平结构集成在底部支撑组件上，可根据材料挤出流量微调平台与喷嘴的初始间隙，避免首层成型时出现膏体堆积或断料问题。传动系统方面，

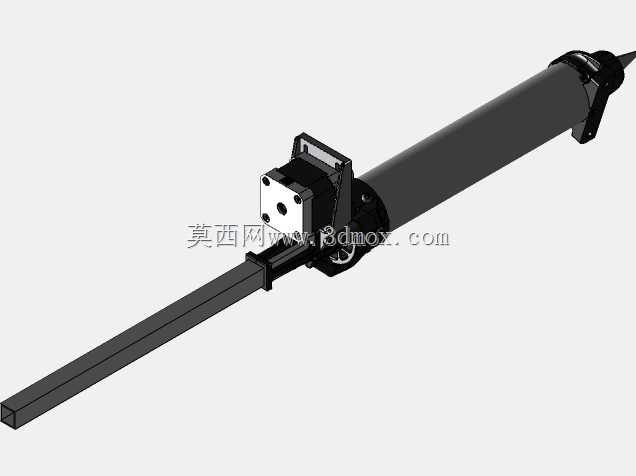

　　Y轴采用皮带传动结构，配套定制的皮带张紧装置，张紧力可通过侧边调节螺钉微调，避免长期运行后皮带松弛导致的传动丢步问题；X轴挤出组件搭载在直线导轨滑块上，运行阻力小，可适配挤出机构的额外负载，不会因为挤出端重量增加出现运行卡顿。挤出机构部分采用大直径滚轮作为送料驱动组件，针对粘土类材料粘度高、进料阻力大的特点，滚轮表面做了防滑纹理处理，可稳定推送膏体进入喷嘴，减少材料回抽时的拖丝、渗料问题；针对高粘度材料停机后容易从喷嘴渗出的问题，结构上预留了回退行程的调整空间，可通过控制挤出步进电机的反转行程，在非打印状态下将膏体回抽至喷嘴内腔，减少停机漏料对成型面的污染。设备底部集成了控制仓，仓体采用蜂窝状通风孔结构，既保证控制板、

　　驱动模块的散热需求，也提升了底部框架的结构强度，控制界面采用小型显示屏加旋钮的操作组合，可直接在设备端完成参数调整、文件读取操作，无需外接电脑即可完成独立作业。设计过程中参考了成熟线轨成型设备的轴系布局逻辑，对Y轴支架、轴端固定件做了针对性修改，适配粘土挤出机构的安装尺寸，显示支架直接采用通用型材配套的标准安装件，减少定制零件的加工量，缩短装配周期；Y轴皮带张紧结构在现有成熟方案基础上做了安装尺寸适配，可直接固定在型材端面上，无需额外打孔加工。设备的安装边界充分考虑了工作室、小型工坊的桌面摆放需求，底部框架的支撑脚采用可调式橡胶脚垫，可适应不平整的桌面，减少运行过程中的振动传递，避免成型过程中因为设备移位导致的层纹偏移问题。

　　针对膏体材料挤出的特殊需求，喷嘴部分采用快拆结构设计，可根据不同粘度的材料更换不同内径的喷嘴，适配粗纹理快速成型与精细轮廓成型的不同作业需求；成型平台的固定采用夹片式结构，可快速更换不同材质的承载面板，比如针对需要烘干的粘土作品，可直接更换耐高温面板连同作品一起放入烘干设备，无需二次搬运导致作品变形。设备的走线全部沿铝型材槽道布置，采用线槽盖板固定，避免运动过程中线缆与传动部件发生干涉，同时也方便后期维护时的线路排查；所有运动轴的限位开关都采用可调式安装支架，可根据实际装配误差微调限位触发位置，保证各轴的运动行程符合设计预期，不会出现超程撞机的问题。在实际作业场景中，这款设备可完成传统手工难以实现的等壁厚螺旋曲面、连续渐变纹理的陶艺作品成型，也可针对小批量陶瓷手板做快速打样，相比传统石膏模翻制的流程，可大幅缩短打样周期，减少模具制作的成本投入；针对膏状粘结材料的粘贴作业，可通过路径规划实现定点定量的涂覆，比人工涂覆的胶层厚度更均匀，粘接位置精度更高，适合小型构件的粘结装配作业。目前设备的结构预留了多材料挤出的扩展空间，可在X轴滑台上加装第二挤出机构，实现不同颜色粘土或者支撑材料的共挤成型，进一步拓展作业适配范围。
