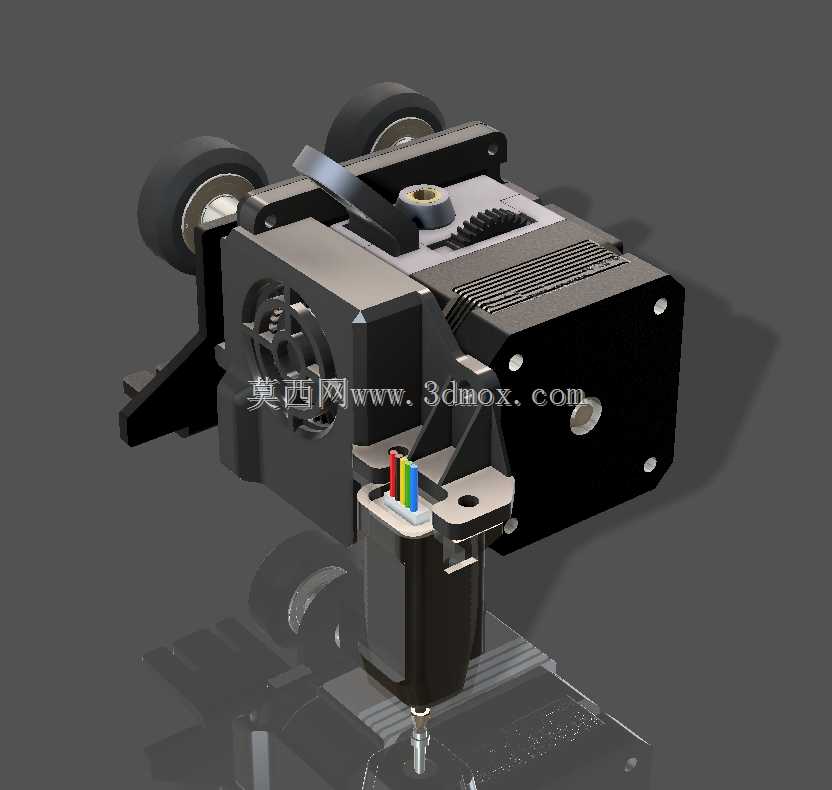

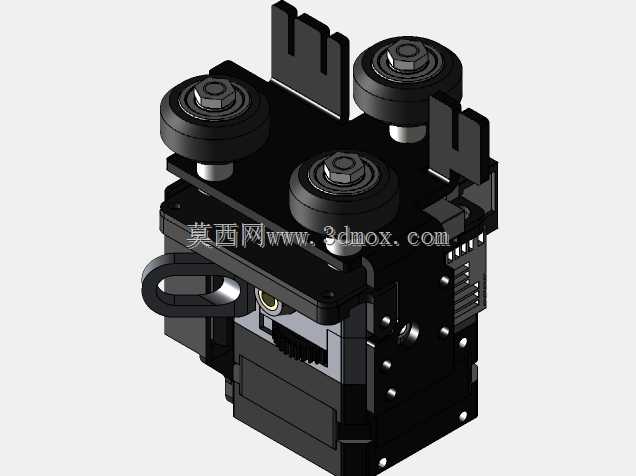

Creality精灵挤出机结构设计方案

　　桌面级FDM 3D打印设备的成型精度与运行稳定性，很大程度上取决于挤出机构的送料表现，这款适配Creality系列机型的精灵挤出结构，正是针对现有近程挤出方案的常见痛点做的定向优化设计。从实际应用场景来看，这类挤出结构主要搭载在桌面级消费级、入门级商用FDM打印设备上，覆盖创客DIY改装、小批量定制零件生产、教育实训3D打印操作等多个使用场景，相比传统远程送料结构，近程布置的挤出机能够大幅缩短耗材输送路径，减少柔性耗材送料过程中的弯折、滞涩问题，尤其是打印TPU等软质耗材时，送料精度的提升效果十分明显。

　　从功能特性上看，该挤出结构整合了耗材驱动、耗材导向、近端散热、调平检测组件安装位几个核心功能模块，驱动轮采用双轮夹持的结构设计，相比单齿轮驱动的挤出方案，能够增大耗材与驱动轮的接触面积，避免长时间打印过程中耗材磨屑堆积导致的打滑、送料步距失准问题，同时夹持力度可通过侧边的调节结构做微调，适配不同硬度、不同直径公差的打印耗材。结构上预留了CRTouch自动调平传感器的侧装位置，不需要额外打印改装支架就能完成调平组件的固定，减少改装过程中的装配误差；散热风道的设计专门匹配30X30X10规格的径向鼓风机，出风口正对挤出机的热端散热段，能够保证热端热量不会向上传导至送料齿轮段，避免耗材提前软化膨胀造成的堵头故障。

　　设计过程中，整体结构的安装边界完全匹配Ender3、CR10系列机型的原有挤出机安装孔位，用户替换原有挤出结构时不需要对打印机的X轴滑座做打孔、切削等二次加工，直接通过标准紧固件就能完成装配，降低改装的技术门槛。挤出轮的安装间距经过多轮调试，既保证耗材推送过程中不会出现偏摆，也不会因为夹持力过大压伤耗材表面导致送料阻力陡增；走线槽的位置做了内嵌式设计，挤出机的步进电机线、散热风扇线、调平传感器线都可以顺着结构预留的槽位布置，避免打印过程中运动的线材剐蹭打印件或者设备框架。

　　从结构设计的思路来看，这款挤出机没有盲目追求轻量化而削减结构强度，主体承载部分采用足够厚度的结构设计，避免长时间运行中步进电机震动导致的结构形变，所有运动部件的装配位都预留了合理的公差间隙，既不会因为间隙过大导致送料齿轮晃动，也不会因为间隙过小出现装配卡滞、运行阻力过大的问题。耗材进料口做了喇叭口导向设计，穿入耗材时不需要精准对准内孔，就能顺着导向斜面顺利进入驱动轮夹持位置，日常更换耗材的操作更加便捷。针对实际使用中容易出现的磨屑堆积问题，驱动轮下方预留了磨屑掉落的空隙，不需要频繁拆解挤出机就能清理积存的耗材碎屑，减少日常维护的工作量。

　　在安装适配性上，该结构的整体外轮廓尺寸控制合理，不会和打印机的原有外壳、X轴限位结构产生运动干涉，打印大尺寸模型时，挤出机移动到X轴、Z轴极限位置也不会出现碰撞问题。挤出头的安装位兼容标准的E3D规格热端，用户后续如果需要更换不同流量规格的热端，不需要重新加工连接结构，直接替换即可，拓展性能够满足大部分用户的改装需求。整个结构的受力路径经过优化，步进电机的输出扭矩直接传递到驱动齿轮组，中间没有多余的传动损耗，能够保证高速打印过程中送料的响应速度跟得上运动轴的移动速度，减少高速打印时的欠挤出、断料问题。
