台式细径不锈钢弹簧钢丝折弯加工设备

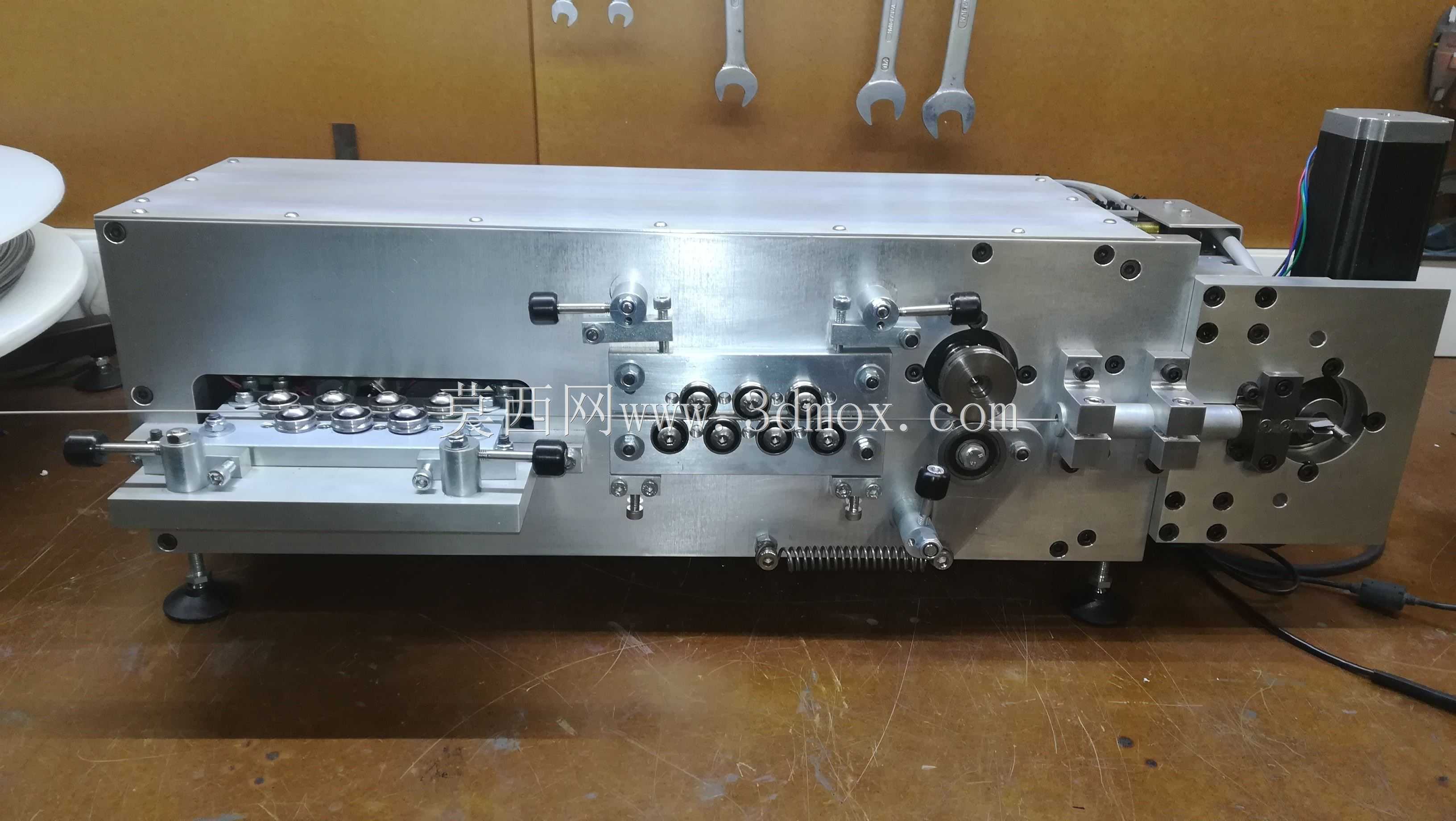

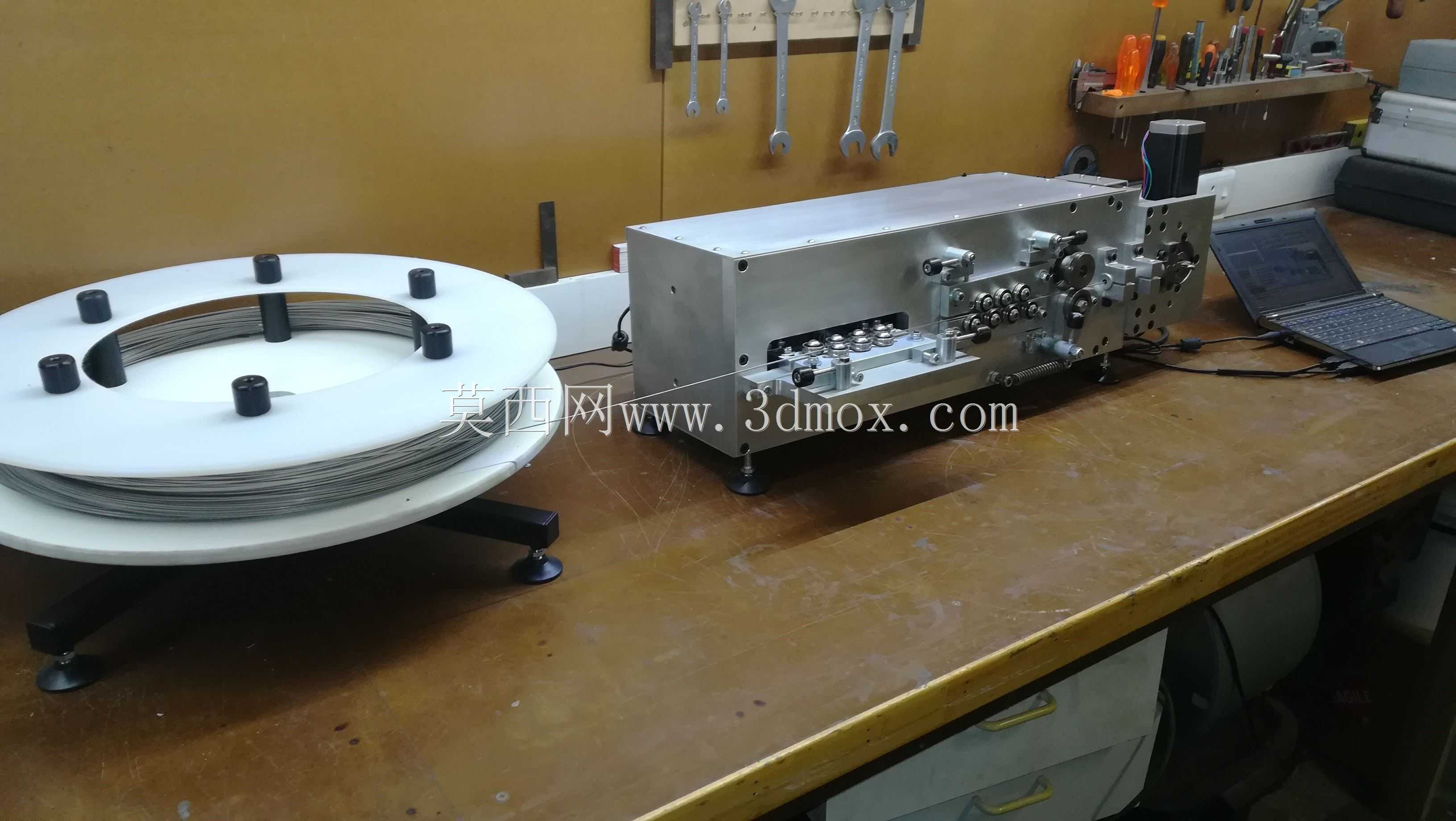

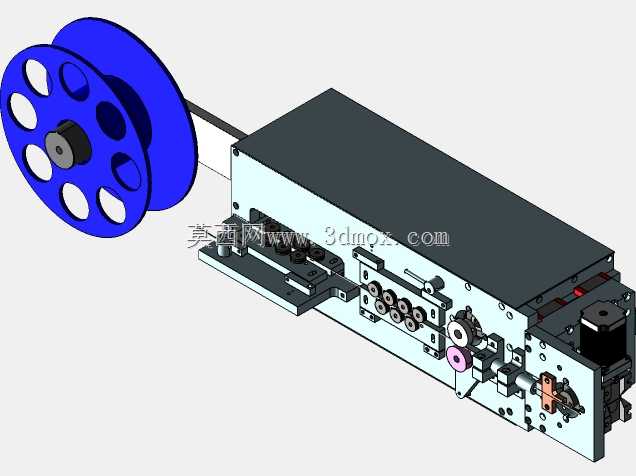

　　这款台式钢丝折弯设备，核心面向1.6mm线径不锈钢弹簧钢丝的弯折成型需求，在小规格弹性金属线材加工场景中有着明确的适配性。日常生产里，小线径弹簧钢丝的弯折加工常面临送料偏移、回弹量难控制的问题，尤其是不锈钢弹簧钢丝本身抗拉强度高、弹性形变恢复能力强，普通手动折弯工具很难保证弯折角度的一致性，也难以实现连续的多段弯折成型，这款设备的结构设计正是围绕这些实际加工痛点展开。从整体布局来看，设备采用台式紧凑结构，所有功能模块都集成在一块整体式金属安装基板上，不需要额外搭建大型机架，放置在常规工作台面上即可完成安装调试，安装边界仅需预留设备本体长宽尺寸外150mm左右的操作与维护空间，进料侧预留钢丝盘料架的放置位置，

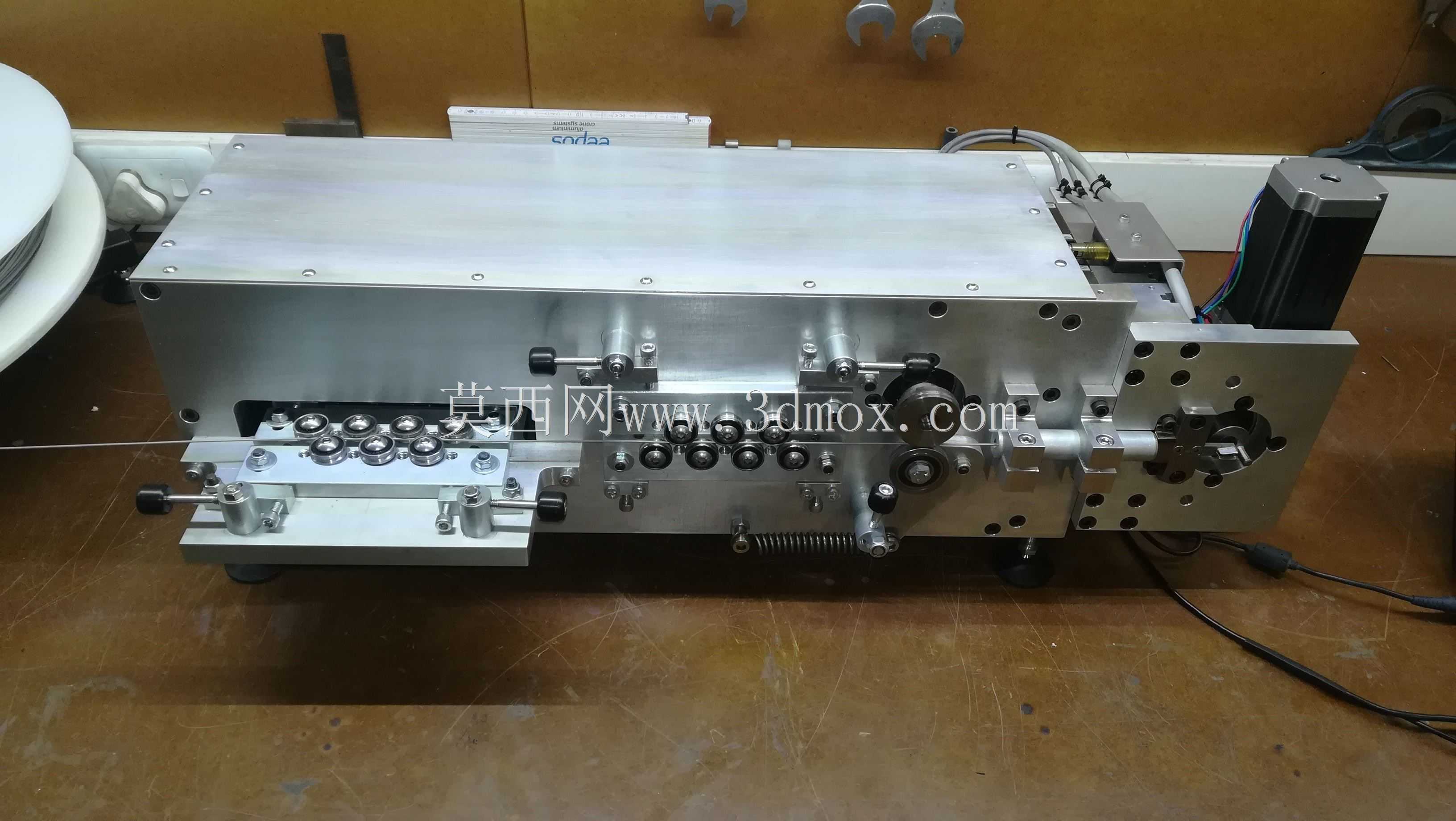

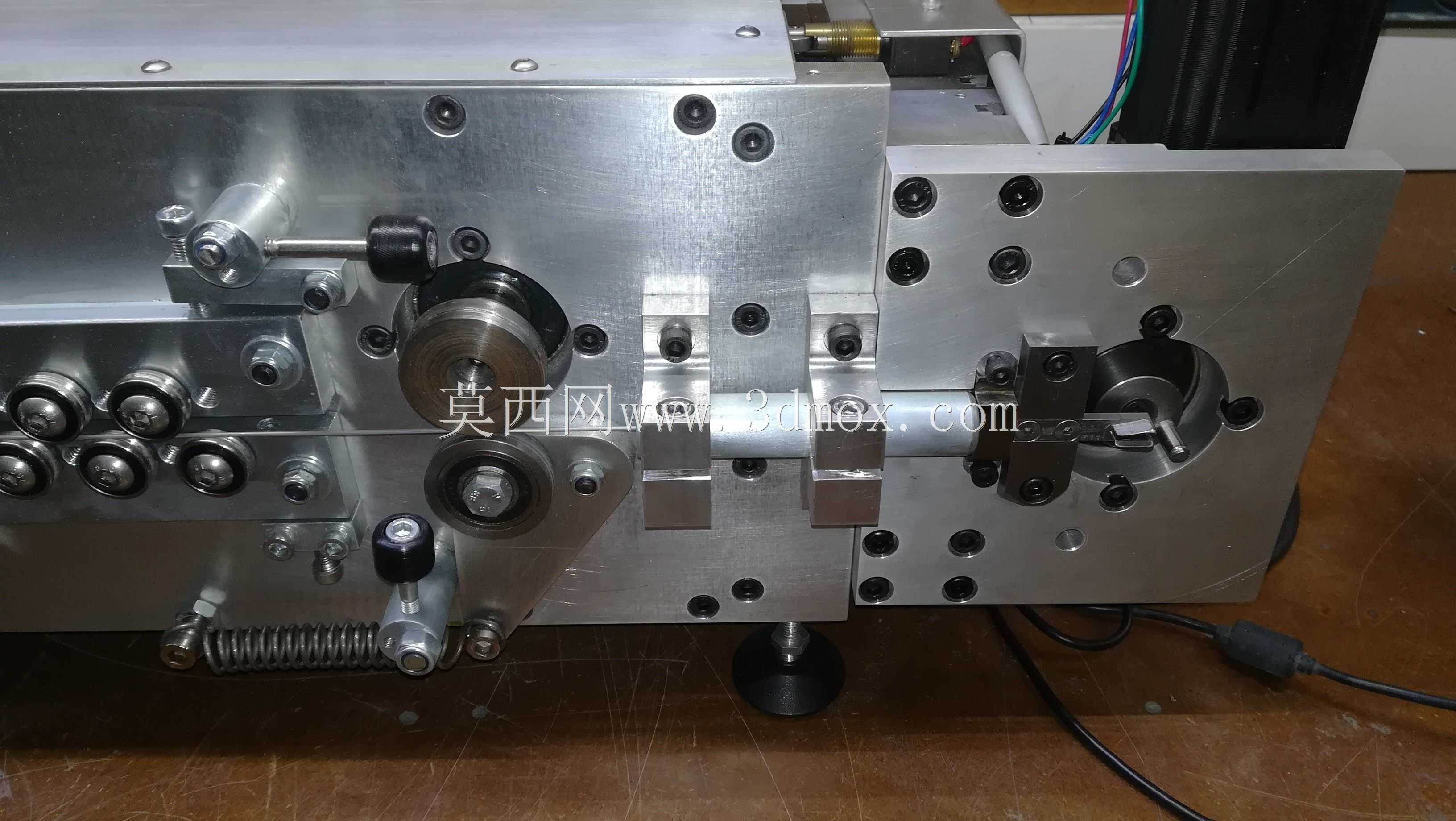

　　出料侧预留成品件的收集空间即可，非常适合小批量精密线材零件的加工车间、五金制品打样工位使用。设备的送料机构采用多组对位滚轮结构，上下滚轮的压紧间隙可通过侧边的调节旋钮进行微调，能够适配1.2-1.8mm线径范围内的金属钢丝送料，滚轮表面做了防滑滚花处理，避免送料过程中钢丝打滑造成的送料长度误差，送料路径上设置了多组导向校直模块，通过交错布置的硬质合金校直块，将盘料自带的弯曲弧度提前校直，保证进入弯折工位的钢丝直线度满足加工要求，从源头减少弯折后的尺寸偏差。弯折执行端采用回转式折弯结构，搭配可更换的折弯模头，能够根据不同的弯折半径需求更换对应规格的模头，弯折角度通过驱动端的行程参数进行控制，可实现0-180度范围内的任意角度弯折，

　　针对不锈钢弹簧钢丝的回弹特性，结构设计上预留了角度补偿的调整空间，操作人员可根据实际加工后的回弹量微调弯折行程，保证最终成型角度符合图纸要求。驱动部分采用伺服电机搭配精密传动组件，送料长度、弯折动作的时序配合都通过预设的参数进行控制，不需要人工手动对位操作，能够连续完成送料、弯折、切断的整套工序，相比手动折弯作业，加工一致性和生产效率都有明显提升。设备的主体框架采用铝合金板材加工而成，在保证结构刚性的同时控制了整体重量，方便工位调整和搬运，各个功能模块都采用可拆卸式的安装设计，日常维护时可以单独拆解送料滚轮、校直组件、折弯模头进行清理或更换，不需要对整体设备进行大范围拆解。在实际应用场景中，这类设备常用来加工小型弹簧挂钩、

　　异形钢丝弹片、电子元器件引脚钢丝支架、渔具五金配件等小尺寸钢丝成型零件，对于需要快速打样验证钢丝类产品结构的研发场景，这套设备的结构也具备很高的参考价值，其送料校直、弯折执行的模块设计思路，可以直接迁移到其他线径规格的钢丝折弯设备开发中，尤其是校直模块的滚轮排布方式、折弯端的模头快换结构，都是经过实际加工验证的成熟结构形式，能够减少同类设备开发过程中的试错成本。需要注意的是，这套结构在针对更高强度的钢丝加工时，需要对应提升传动组件的刚性，调整滚轮的压紧力参数，避免大负载下出现传动间隙影响加工精度，同时在折弯工位处可以增加钢丝定位挡块，进一步提升短尺寸弯折件的长度精度，台式的结构设计也决定了其不适合大线径、大长度钢丝零件的加工，在选型适配时需要结合加工零件的线径、长度、弯折复杂度来判断适用场景。
