单龙门结构参数化数控雕刻加工设备

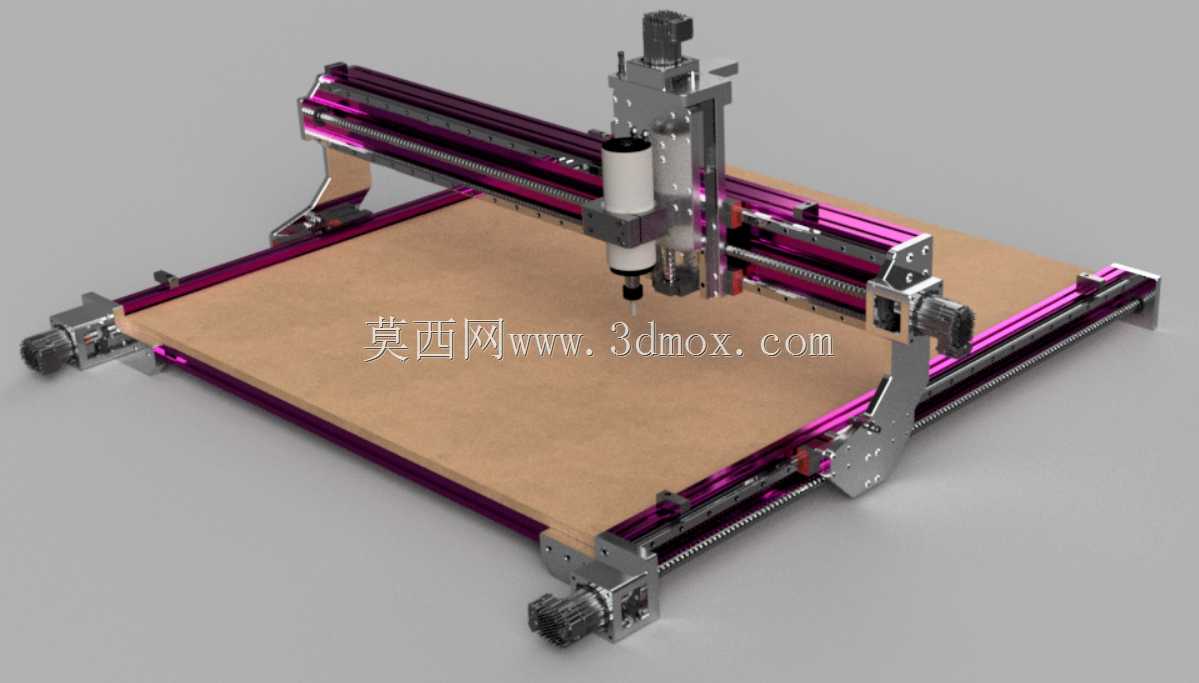

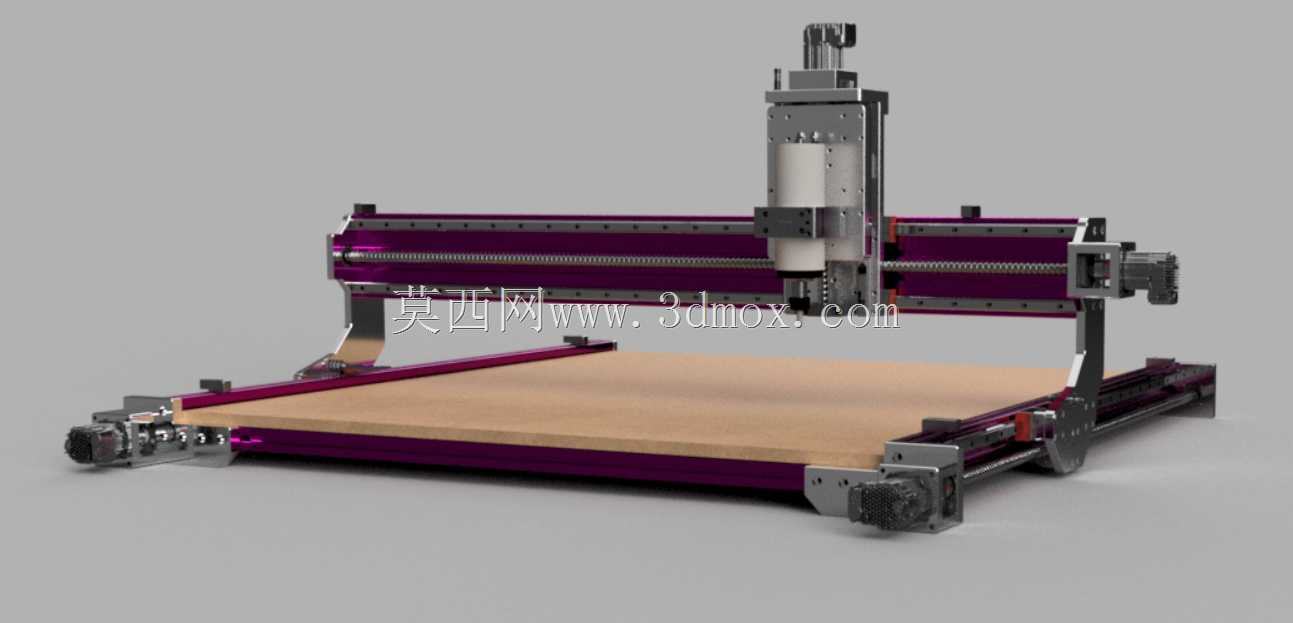

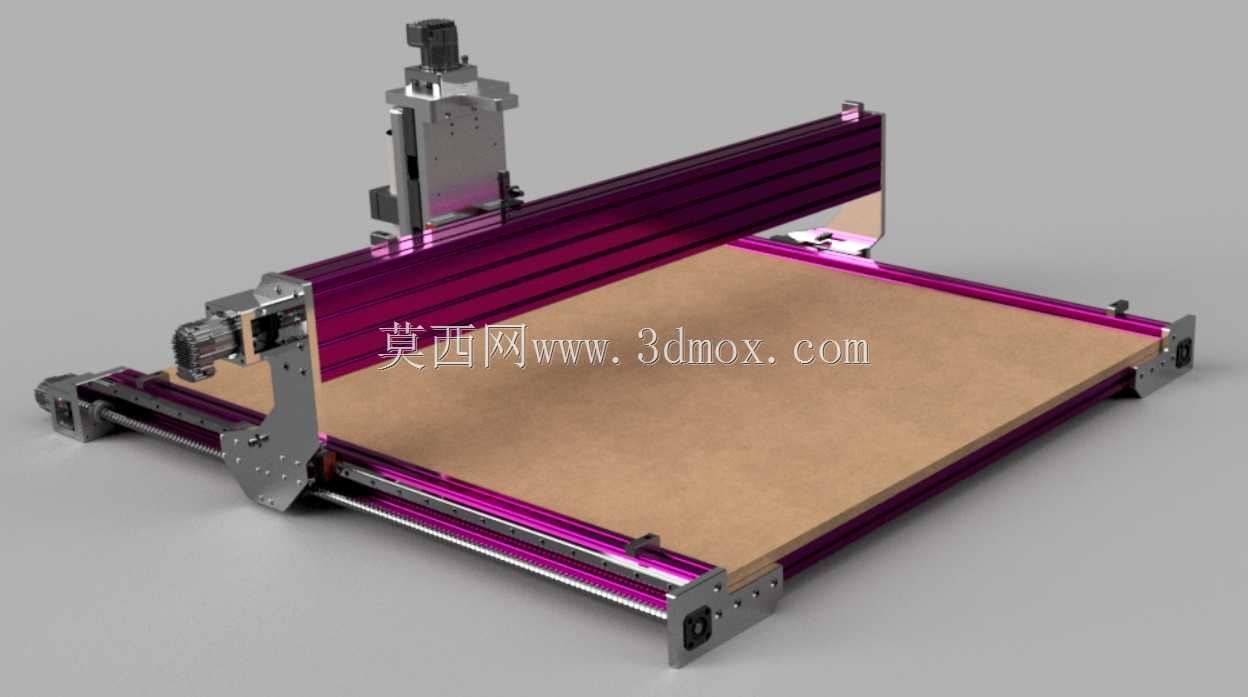

　　这款单龙门架构的数控加工设备，主要面向小型加工工坊、个人DIY工作室、教学实训场景使用，可覆盖软金属、木材、亚克力、复合板材的平面铣削、雕刻、钻孔、轮廓切割作业，相比同加工幅面的双挤出龙门设备，单龙门架构在保证整体刚性的前提下，减少了一侧龙门立柱的运动冗余，降低了Y轴双侧同步驱动的调试难度，日常维护时无需反复校准双侧龙门的平行度，更适合非工业量产场景下的操作人员快速上手。

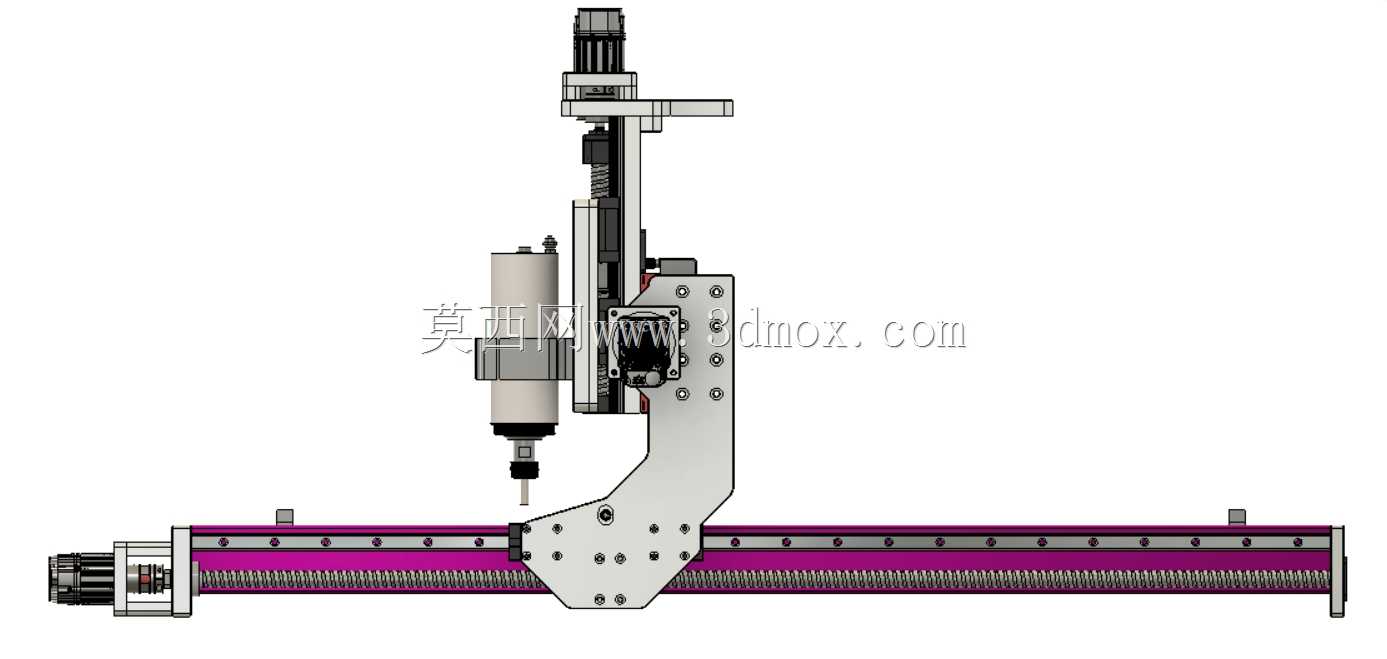

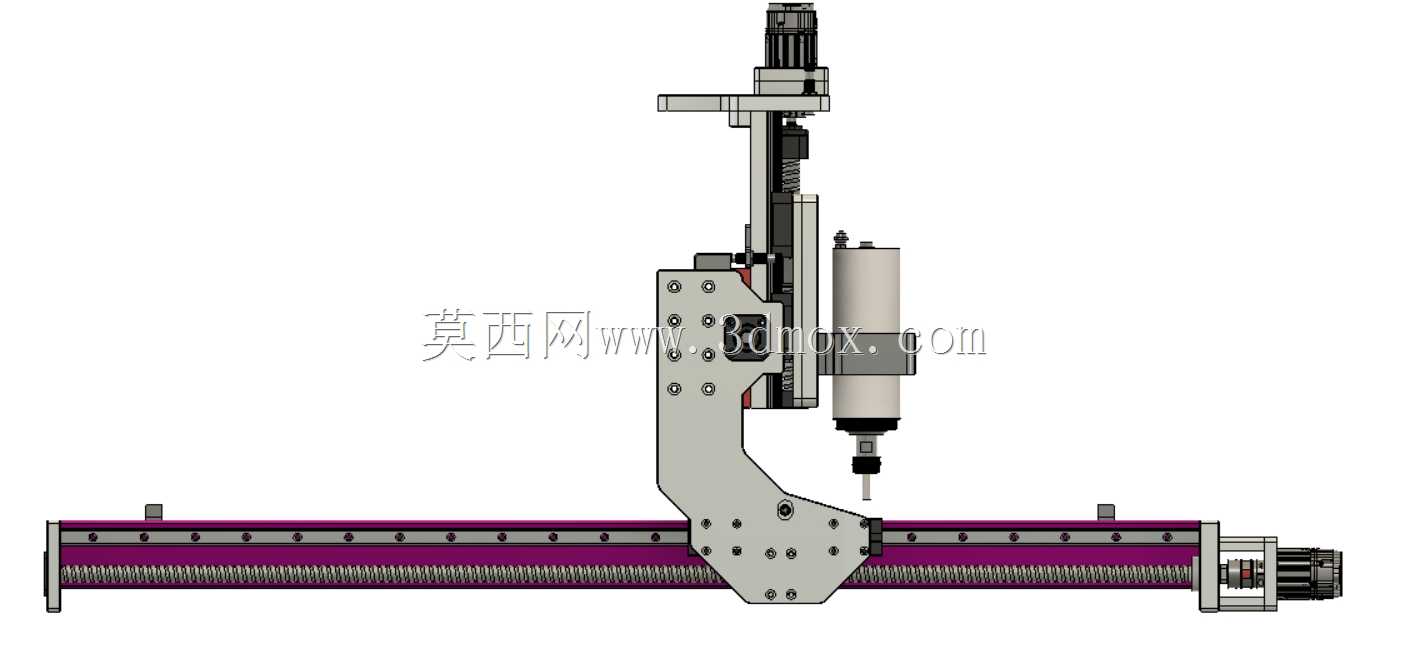

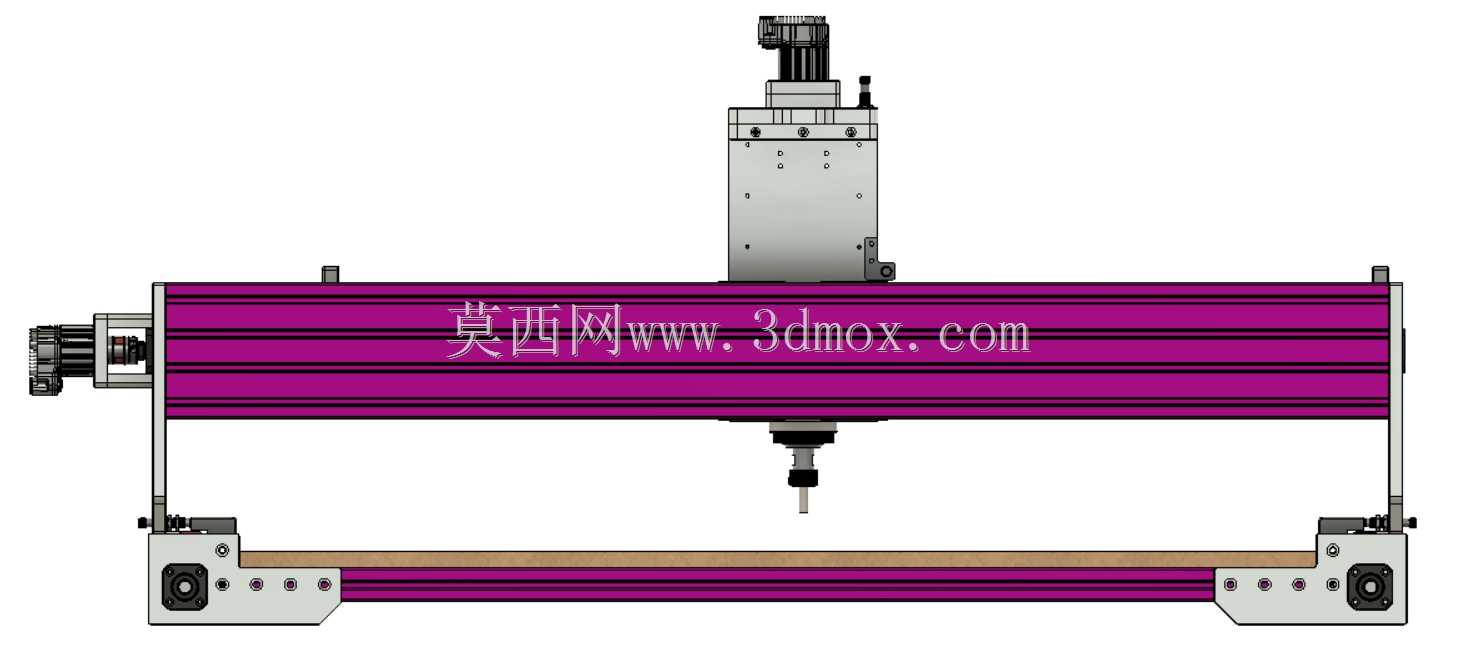

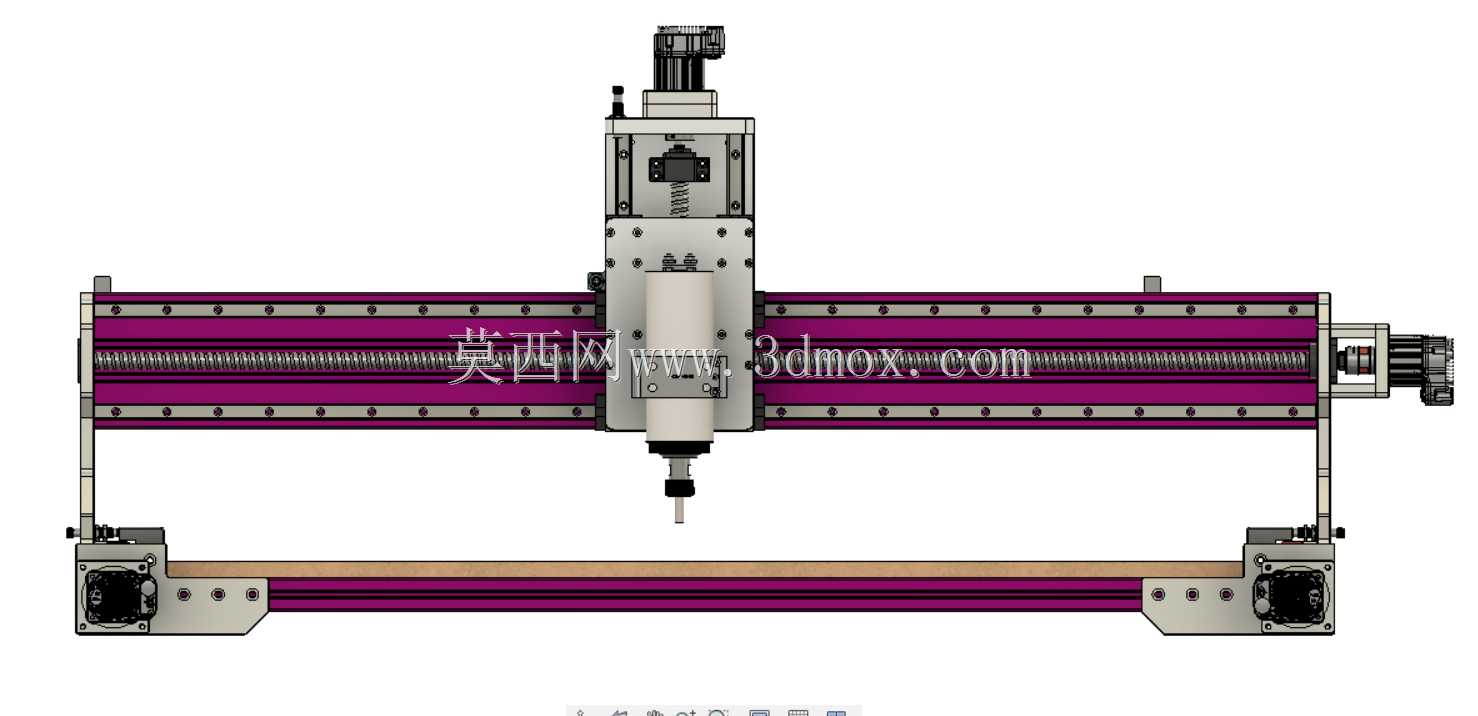

　　从结构设计逻辑来看，整机采用模块化参数化搭建思路，X、Y、Z三个运动轴均采用滚珠螺杆搭配线性导轨的传动组合，所有核心安装尺寸均通过参数表关联驱动，调整任意轴的有效行程参数时，对应导轨长度、螺杆长度、机架型材长度、安装垫片尺寸都会同步更新，无需逐个修改零件特征，大幅降低了衍生型号的改型设计效率。龙门架采用单挤出式结构替代原双挤出设计，Z轴滑台直接挂载在龙门横梁的线性导轨上，传动螺杆居中布置，可减少滑台运动时的偏载力矩，提升高速运动下的稳定性。

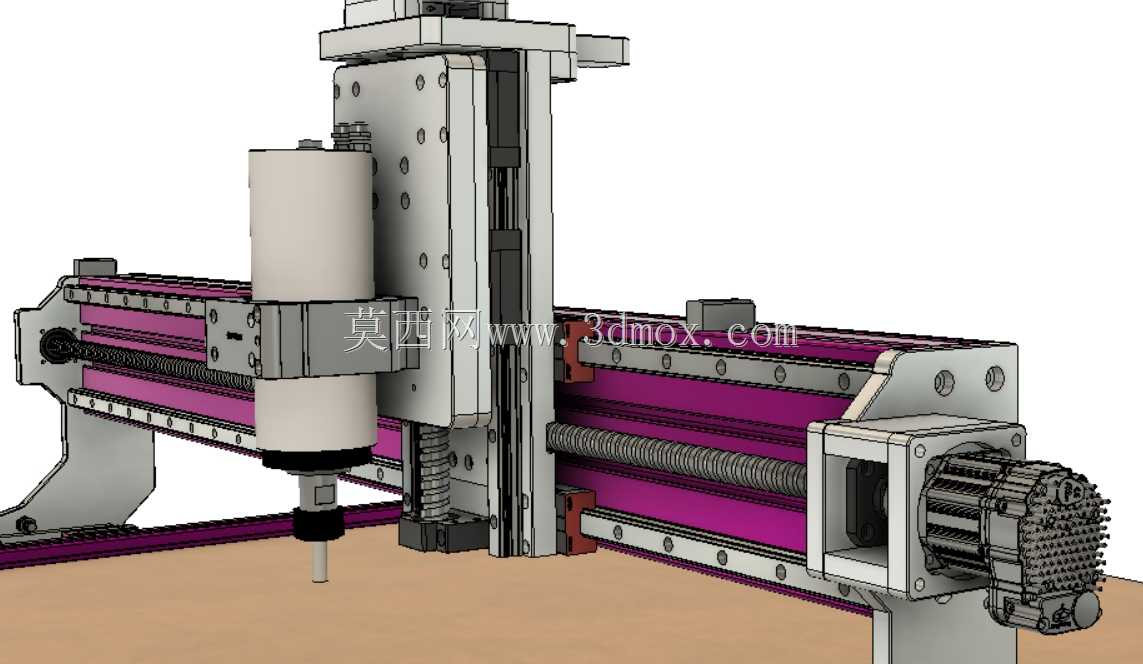

　　在细节结构优化上，龙门架立柱与底座的连接位置设置了调整垫片，垫片厚度经过多轮迭代调整，可保证滚珠螺母外壳与导轨安装面完全对齐，避免螺杆安装时出现别劲、卡滞的问题，减少螺杆运转时的附加载荷，延长传动部件的使用寿命。Z轴导轨的安装位置经过偏移优化，调整后拆卸X轴作业台板时，无需提前拆除Z轴导轨组件，大幅降低后期维护时的拆装工作量，日常更换工作台垫板、调整台面平整度时，仅需拆除台板固定件即可完成操作。Z轴背板的连接位置额外增加了螺栓紧固点，可提升Z轴安装板的整体刚性，减少重切削时的背板震颤，保证加工面的光洁度。所有轴的限位开关安装位置均预留了标准化安装孔位，可适配市面上主流的机械式、光电式限位传感器，无需额外打孔修改结构。

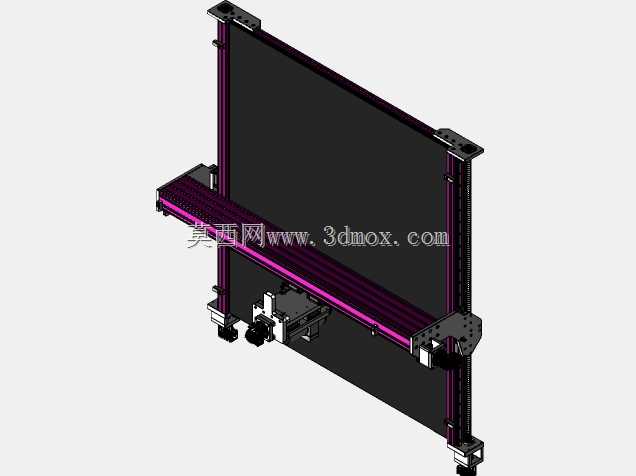

　　安装边界方面，整机底座采用标准工业铝型材拼接搭建，工作台面为平整密度板材，有效加工幅面可通过参数调整适配不同加工需求，默认配置下设备整体占地尺寸适配小型车间的工位摆放，无需额外做地基加固，放置在水平承重工作台面上即可调平使用。设备的传动部件均做了外露防护设计，日常清理切屑时可直接擦拭导轨、螺杆表面，不会因为护罩遮挡导致切屑堆积卡滞。走线槽沿型材内侧布置，所有电机、限位开关的线缆均隐藏在型材槽内，避免运动过程中线缆剐蹭加工件或运动部件，降低线缆磨损导致的故障概率。

　　从实际使用角度来看，这款设备的结构设计充分考虑了非专业工业场景下的使用痛点，没有采用复杂的铸件机身，全部采用标准件拼接搭建，用户可根据参数表自行采购标准件组装，也可根据自身加工需求调整行程参数，定制适配特定加工场景的专属机型。比如加工长条形型材时，可单独拉长Y轴行程参数，对应加长导轨、螺杆与底座型材即可，无需重新设计整体连接结构；加工大厚度工件时，可调整Z轴的有效行程参数，对应加高龙门立柱高度与垫片尺寸，即可提升Z轴的加工空间。这种参数化的设计思路，也为三维建模从业者提供了很好的参考，在做同类非标设备设计时，可通过参数关联减少重复建模工作量，同时保证各配合尺寸的一致性，避免出现装配干涉问题。
