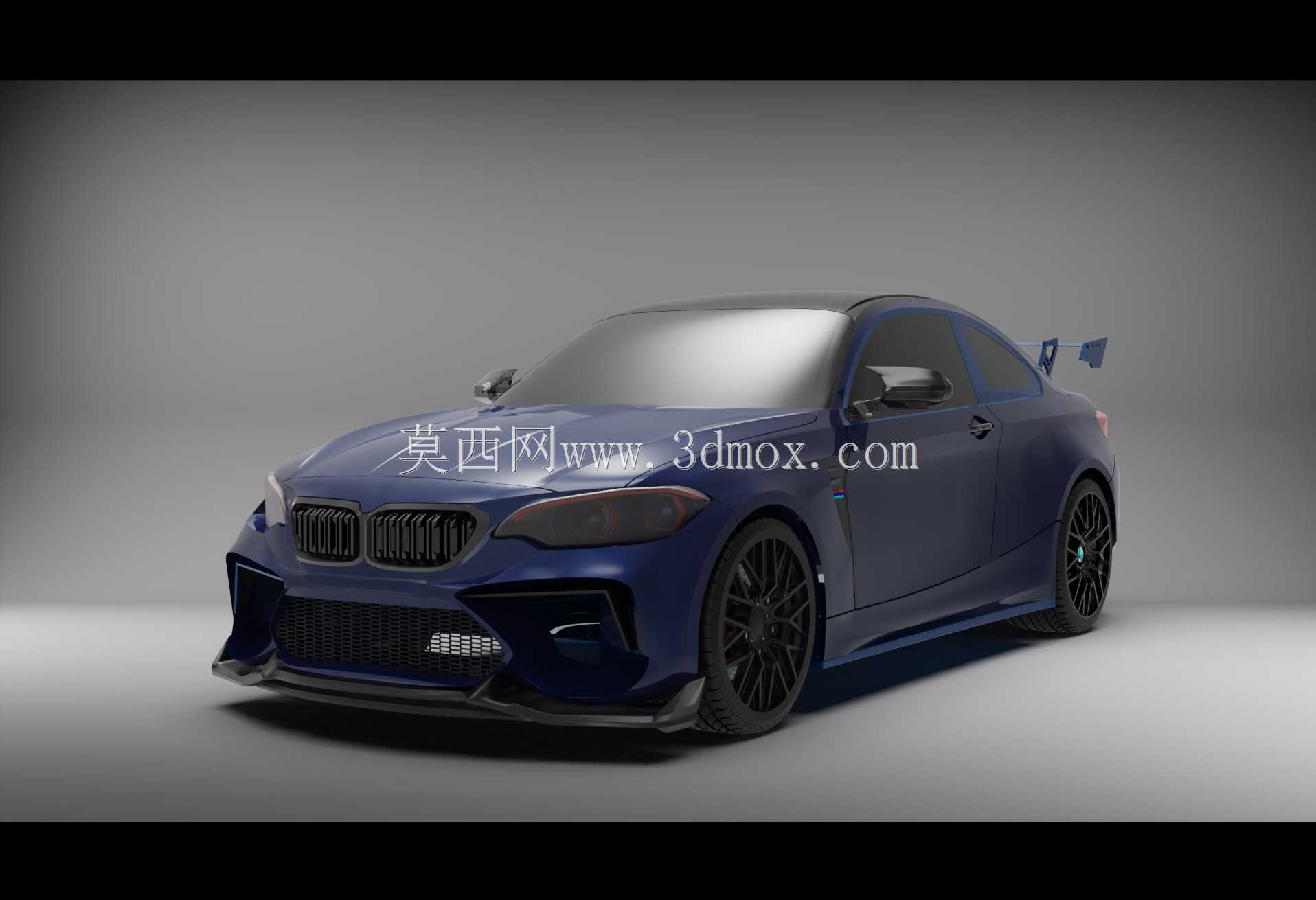

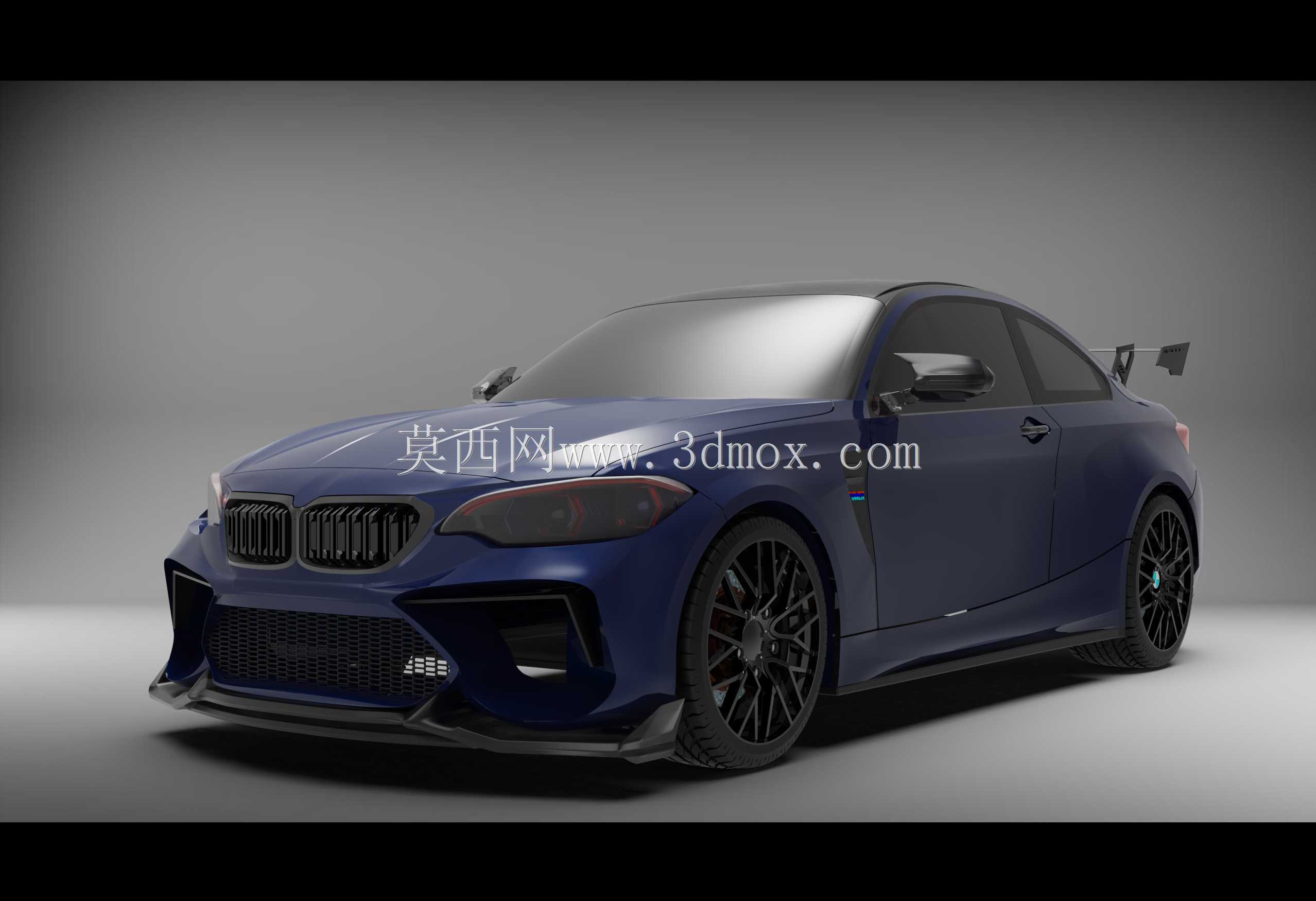

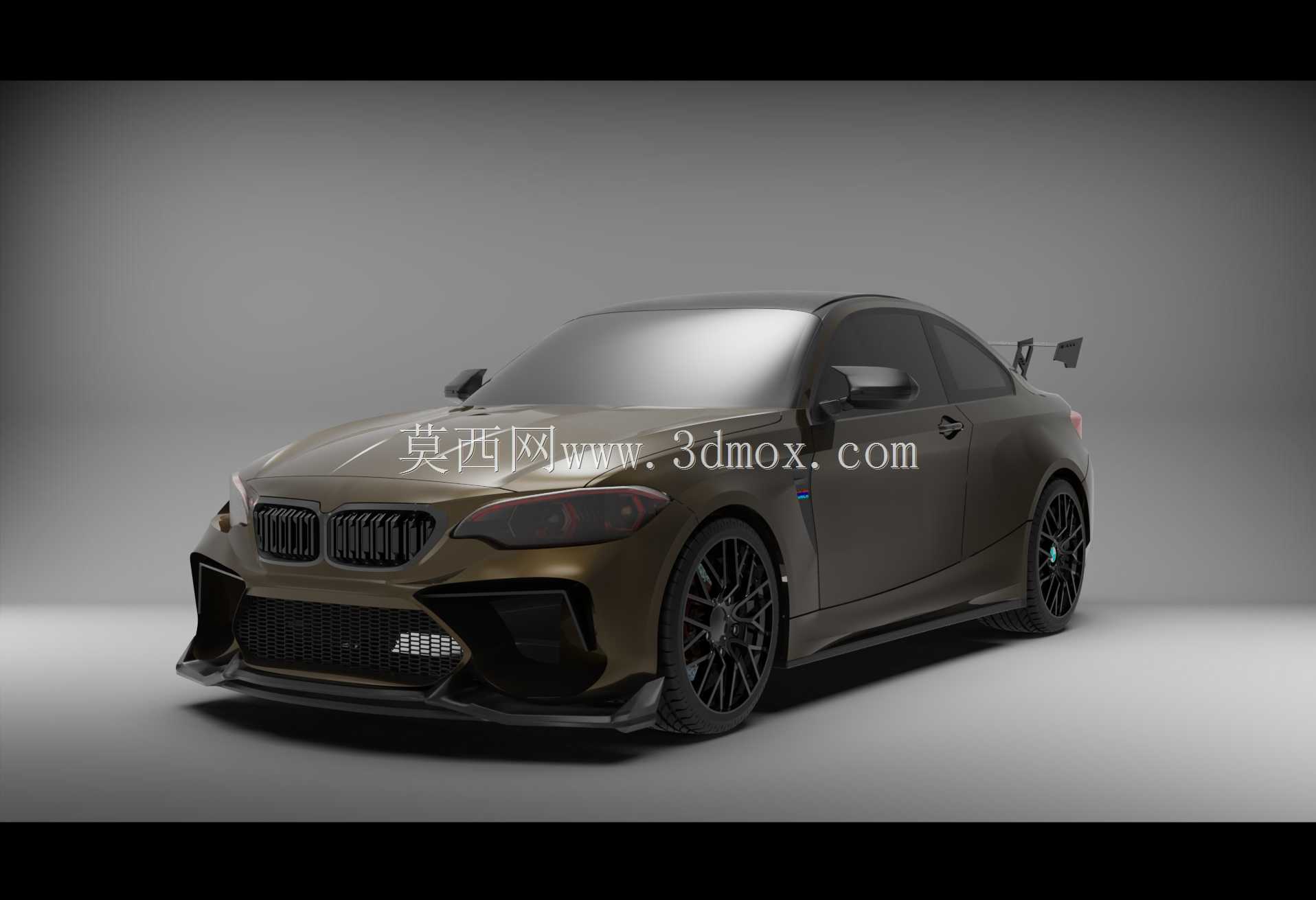

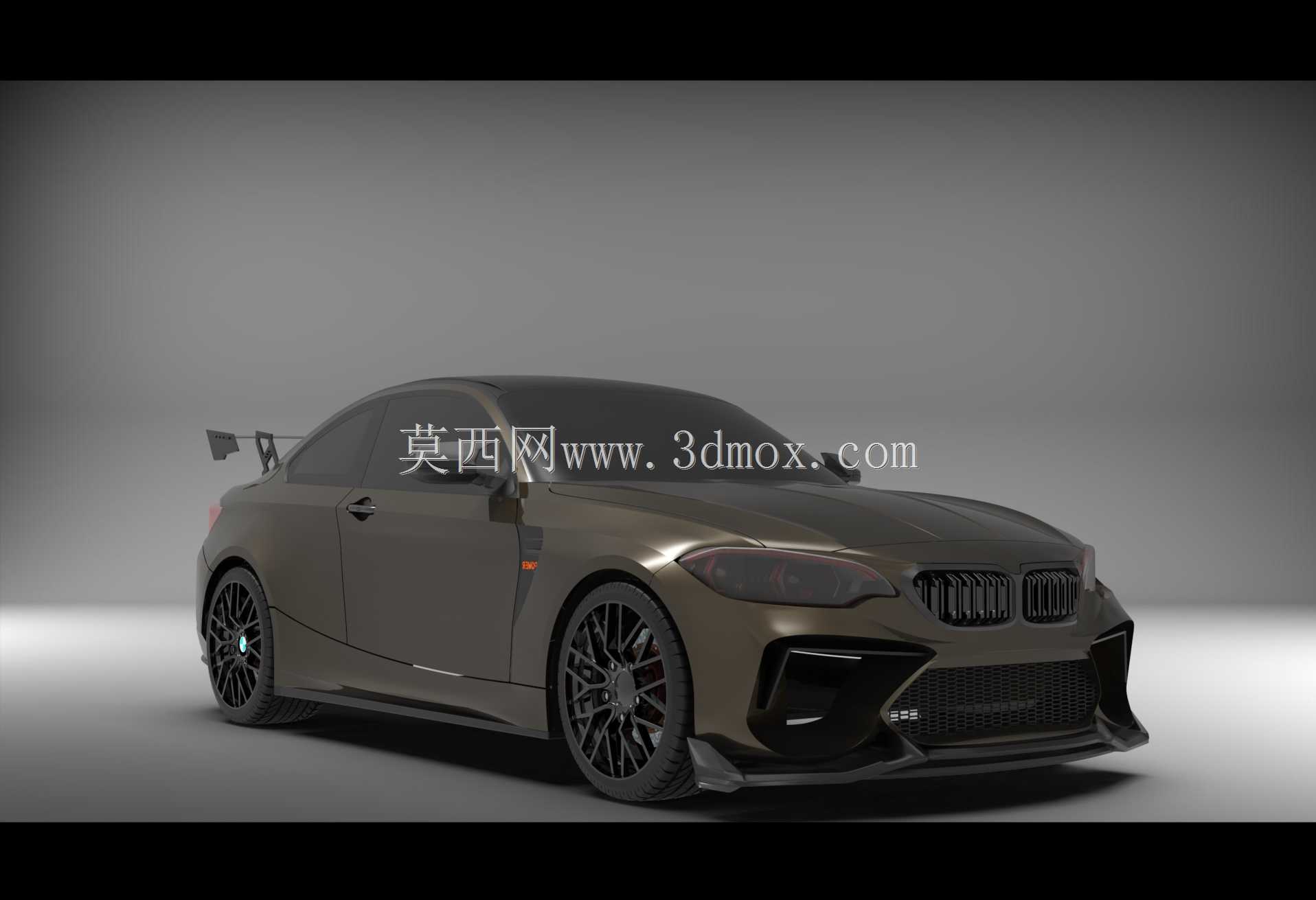

双门运动轿跑外观结构三维设计

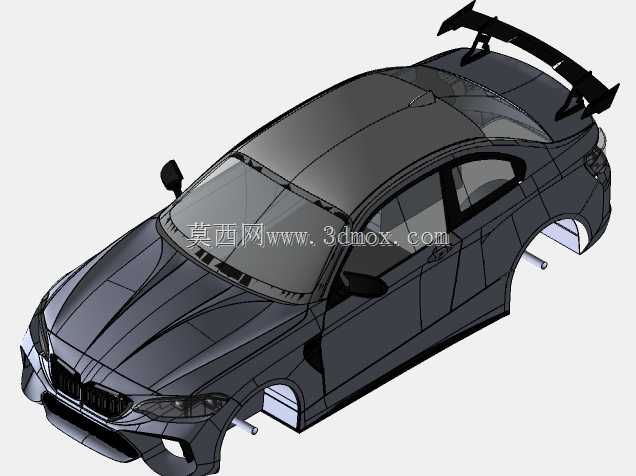

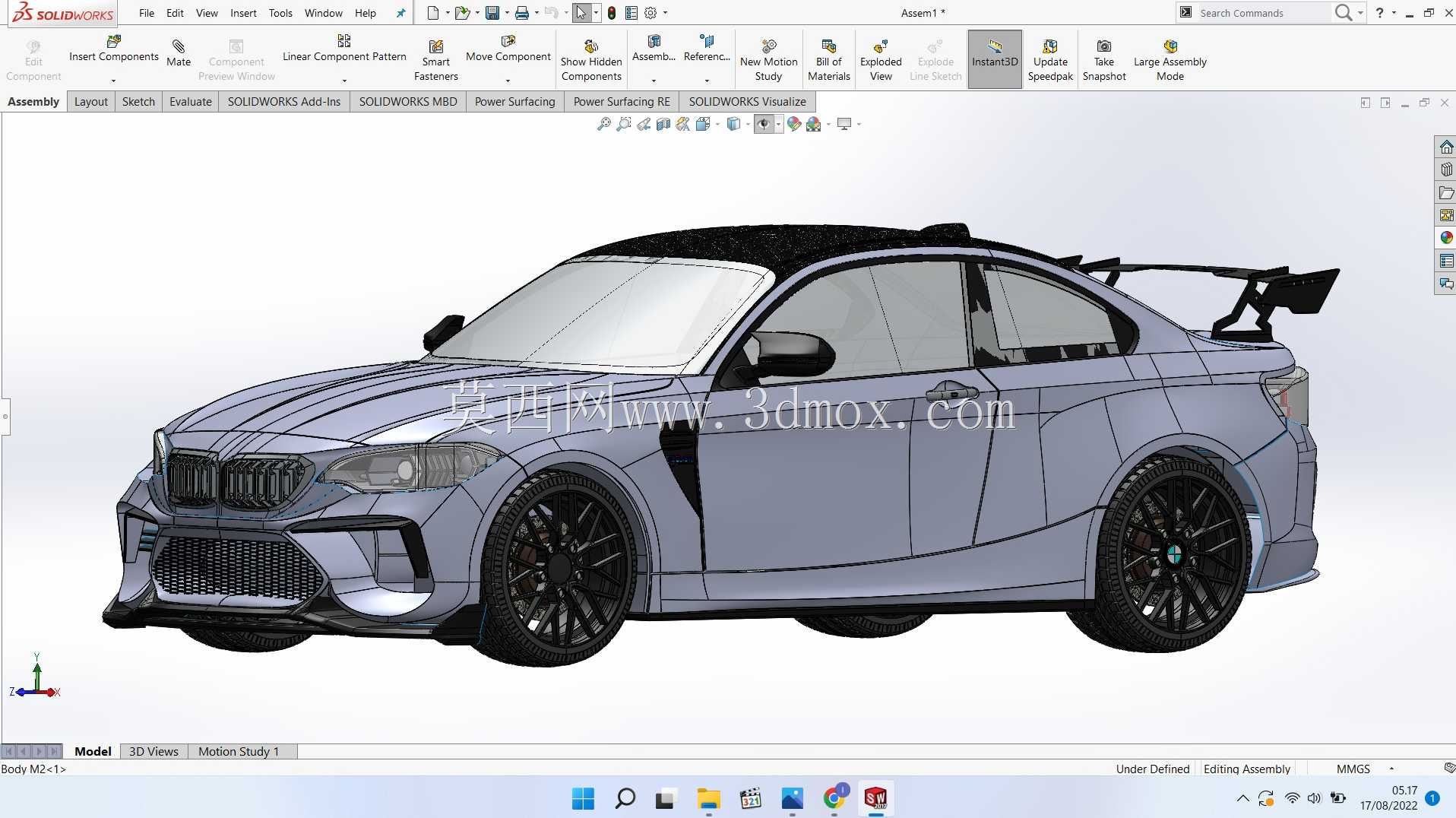

　　本次完成的双门运动轿跑三维结构设计，核心面向民用乘用跑车的外观验证、改装方案推演以及教学演示场景，可直接用于汽车造型专业的课程设计作业、改装厂商的空力套件预研、车展展示模型的前期结构校核工作。设计过程中优先考虑了量产改装件的安装适配逻辑，所有外覆件的安装点位均参考市售同级别轿跑的车身钣金边界做了预留，前唇、侧裙、尾翼这些加装部件的固定位，都对应了原车底盘纵梁、侧围加强筋、后备箱盖内侧的常规安装区域，不需要额外对车身主结构做破坏性改动就能完成装配。

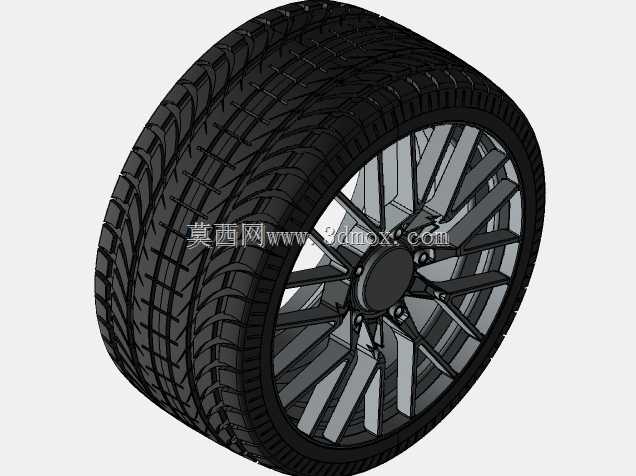

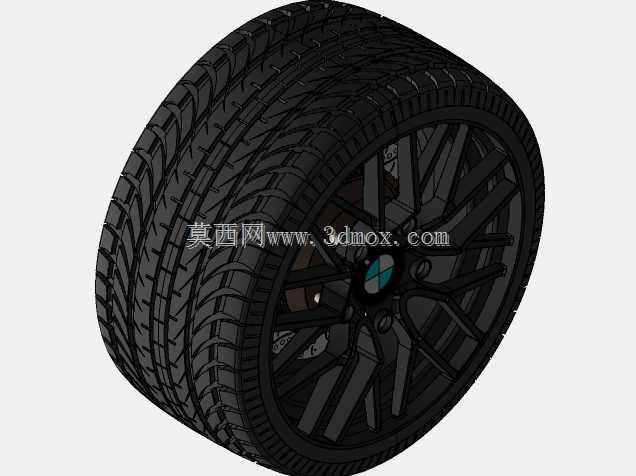

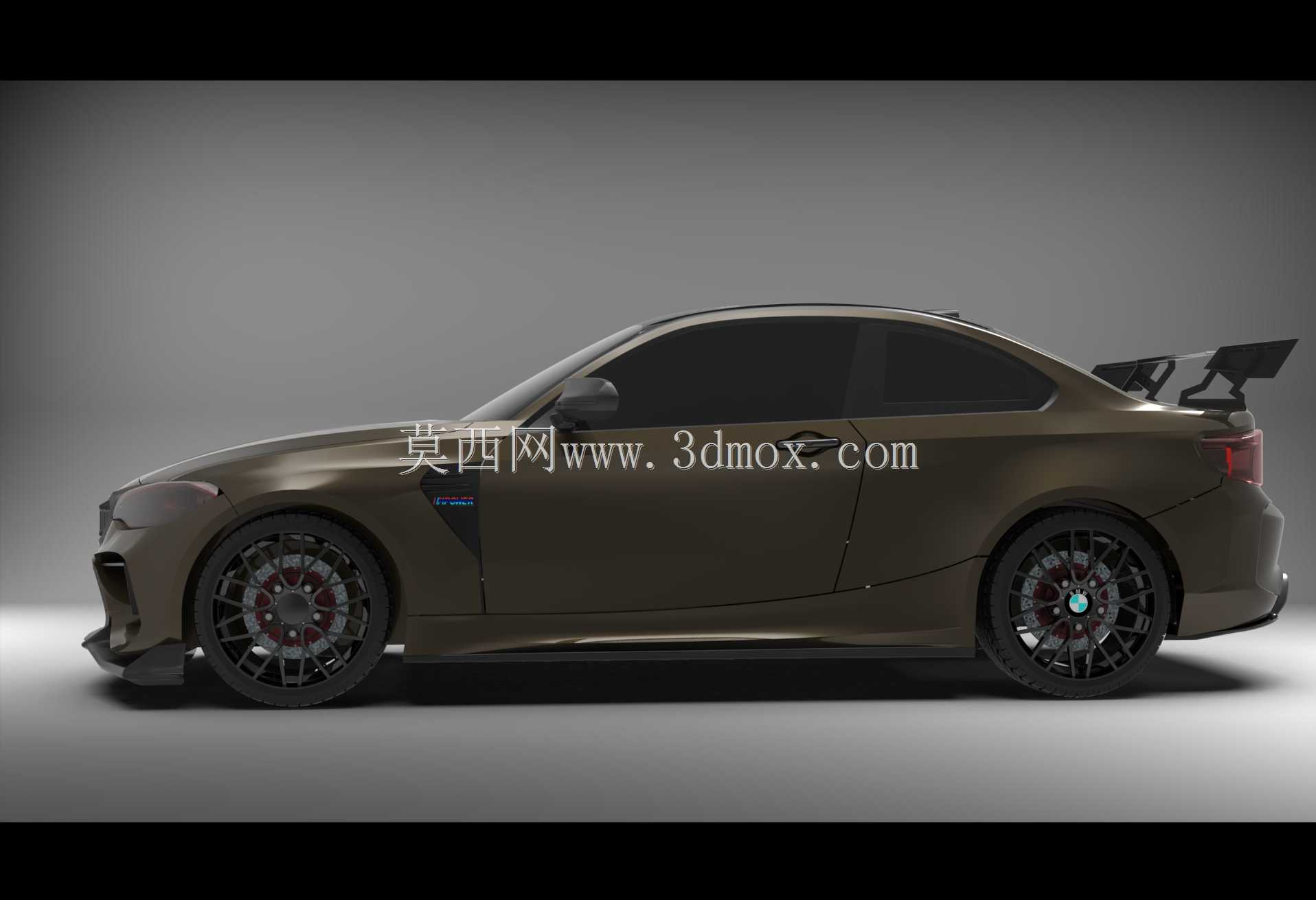

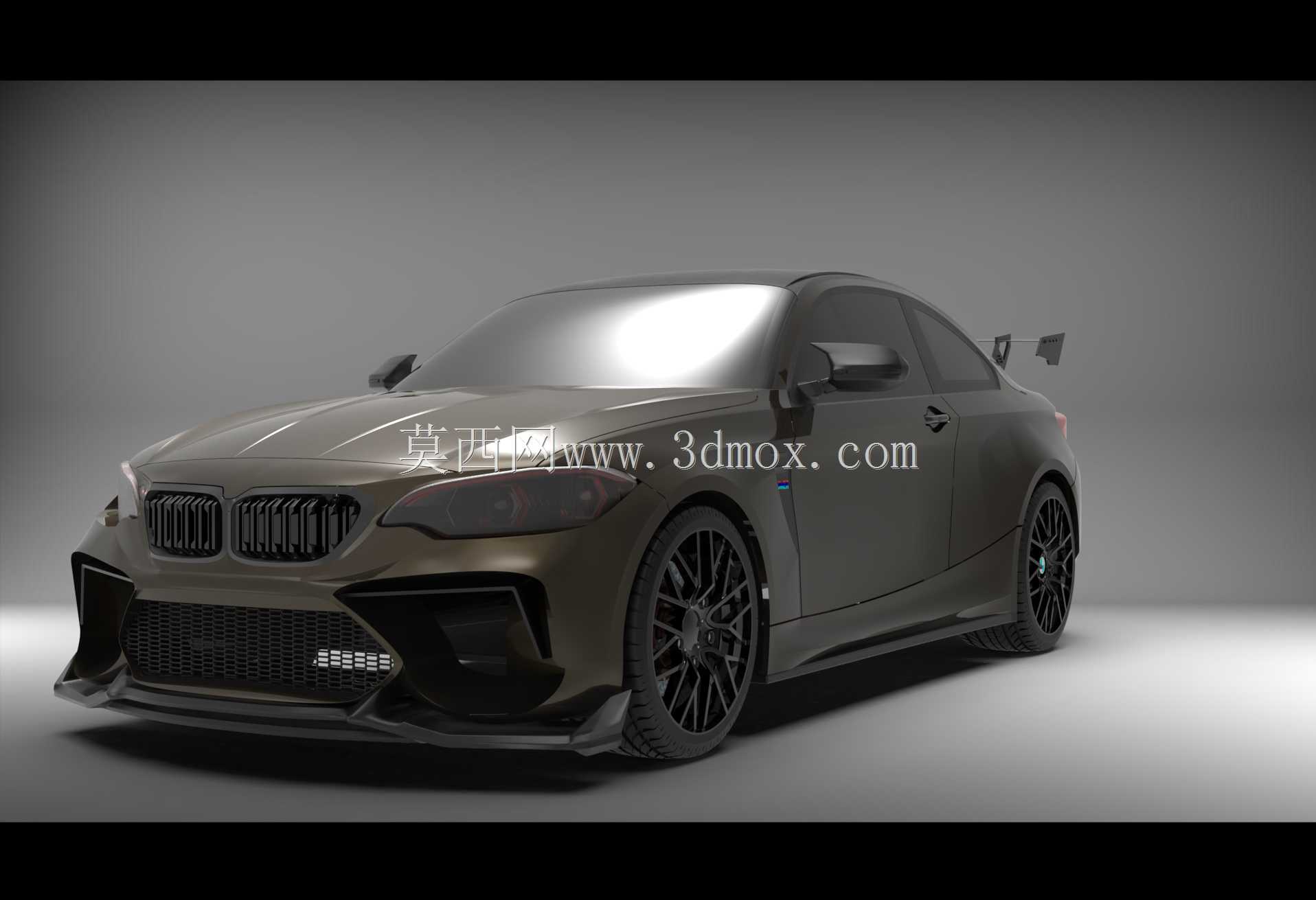

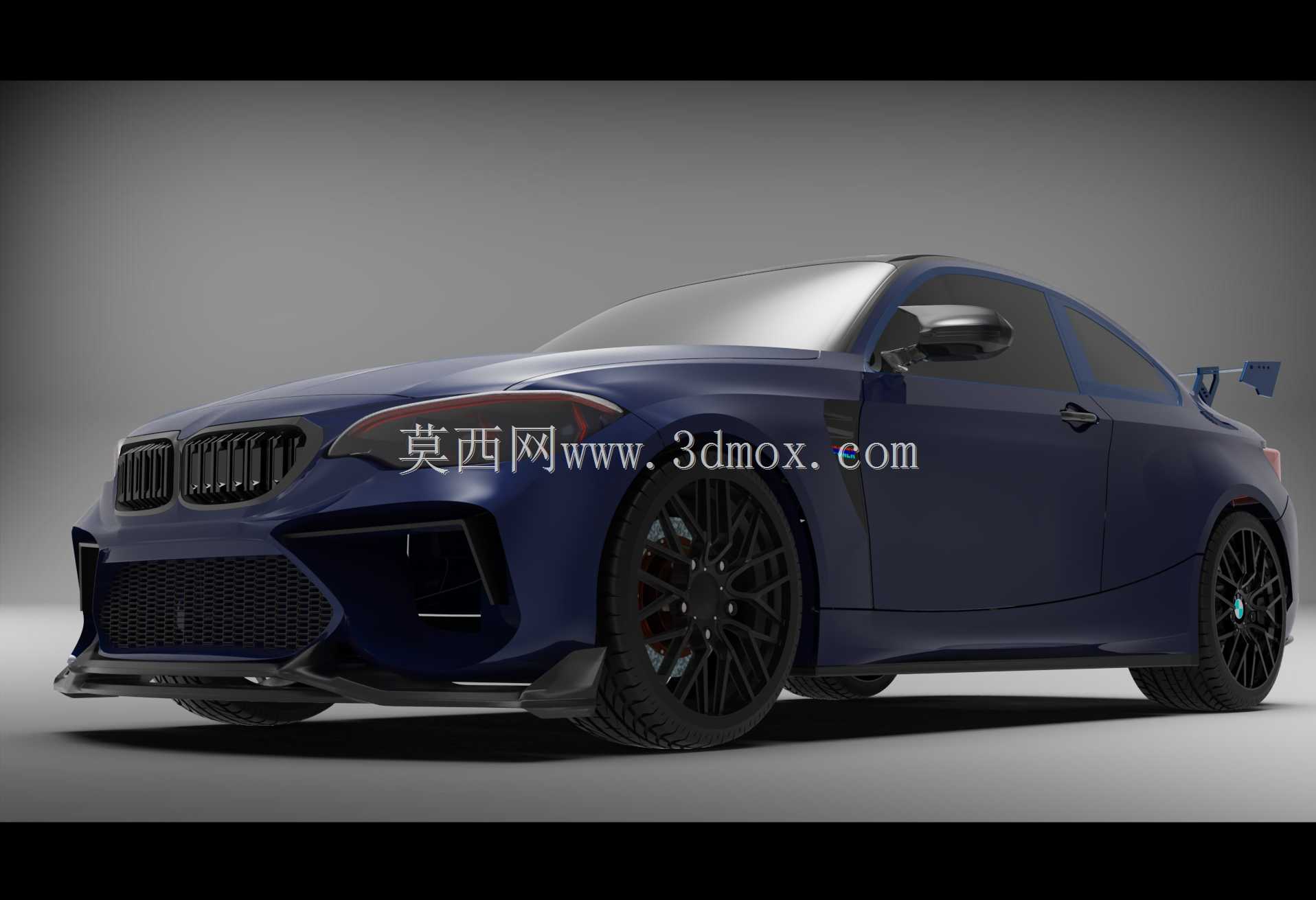

　　从功能特性来看，这套模型完整还原了运动轿跑的外覆盖件分件逻辑，前脸部分的双肾进气格栅做了镂空处理，预留了中冷器、散热水箱的安装空间，前保险杠两侧的导风槽直接连通刹车冷却风道，行驶过程中气流可以顺着导风槽直达前轮刹车卡钳位置，降低连续制动时的热衰减概率。前大灯组的安装位做了标准化卡槽设计，可适配市售常规尺寸的LED大灯总成，不需要额外修改灯架结构。车身侧面采用双门无框车窗的结构设计，侧裙的造型做了向内收的导流斜面，能快速梳理车底侧面的乱流，减少高速行驶时的车底升力。轮拱位置做了小幅外扩的宽体处理，可容纳最大19寸的改装轮毂与265宽度的性能轮胎，转向时轮胎与轮拱的安全间隙预留了25mm，即使在最大转向角度、悬架压缩到极限行程的状态下，也不会出现轮胎蹭刮轮拱内衬的问题。

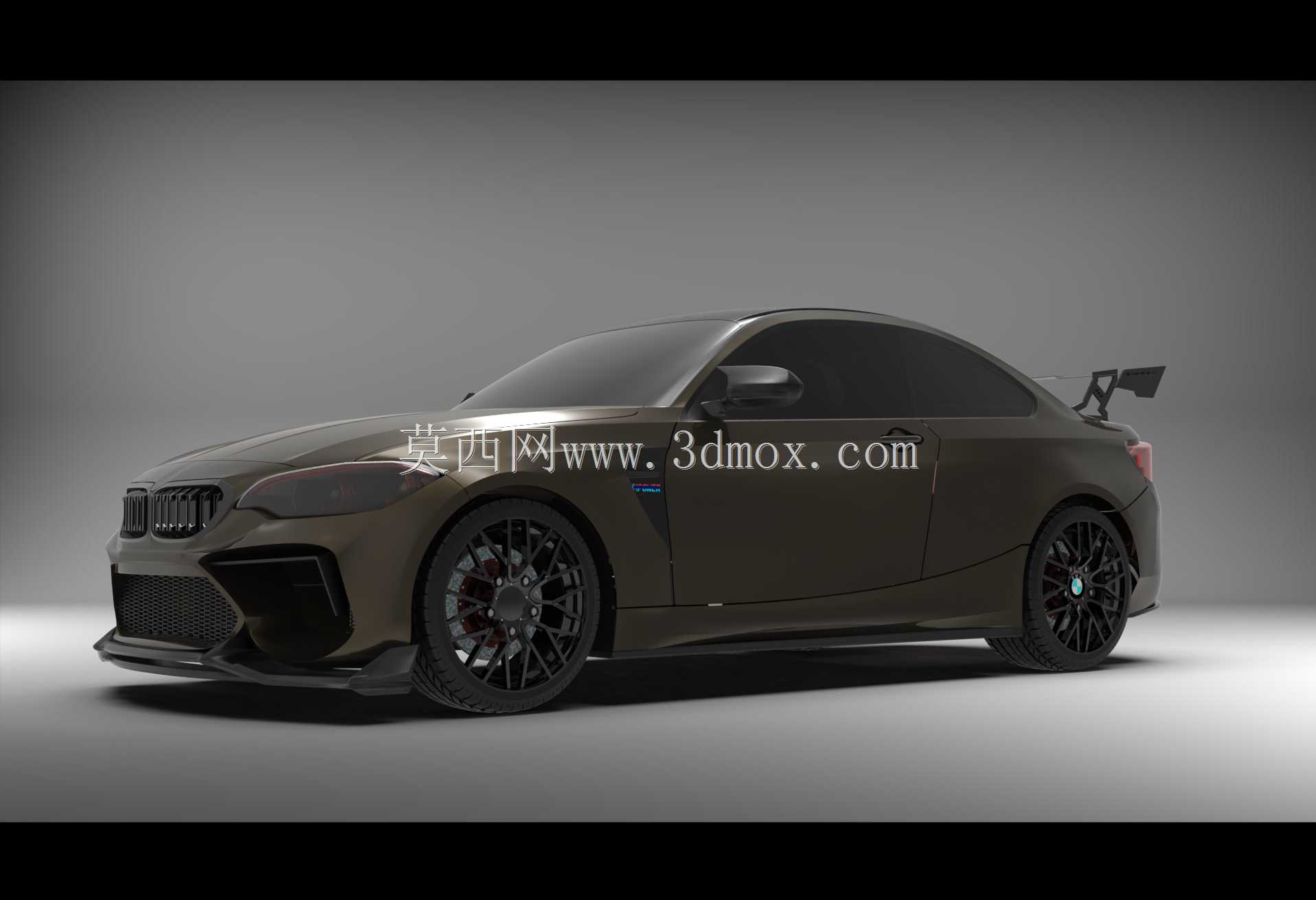

　　尾部的固定式尾翼安装角度设定为12度，这个角度是经过同级别车型风洞数据参考选定的，在时速120km/h的状态下可以提供约18kg的下压力，同时不会带来过高的风阻增量。后保险杠下方的扩散器做了纵向导流鳍片设计，可快速导出车底的高速气流，进一步强化车尾的行驶稳定性。车身的整体尺寸参考了紧凑型运动轿跑的常规边界，整车长度控制在4450mm，宽度1850mm，高度1390mm，轴距2690mm，这个尺寸区间刚好适配城市道路的常规停车位，同时能保证前排驾乘人员的腿部空间达到900mm以上，后排预留的临时乘坐空间也能满足短途出行的需求。

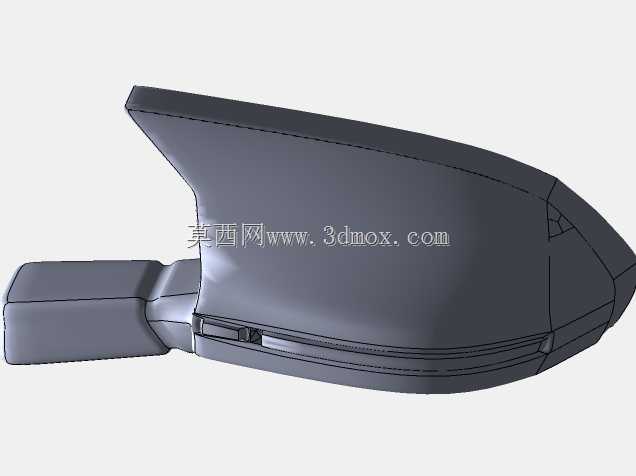

　　设计思路上没有采用过于夸张的超跑造型，而是偏向日常可上路的民用运动轿跑定位，所有外凸部件的圆角半径都满足机动车外部凸出物的安全标准，前唇、侧裙、尾翼的边缘都做了R5以上的圆角处理，不会在发生剐蹭时对行人造成额外伤害。车身的分模线全部参考量产车的冲压工艺要求设定，外覆盖件的冲压拔模角度控制在3度以上，钣金件的最小曲率半径满足钢板冲压的工艺要求，不需要额外做工艺补正就能直接用于钣金件的开模验证。车门的铰链安装位、门锁固定点都做了加强筋结构，保证车门开关过程中的结构刚度，减少长期使用后的形变概率。后视镜的安装位置设定在车门三角窗区域，相比安装在A柱上的设计，能有效减少A柱的视野盲区，同时后视镜的造型做了空气动力学优化，可降低高速行驶时的风噪传递到车内的概率。

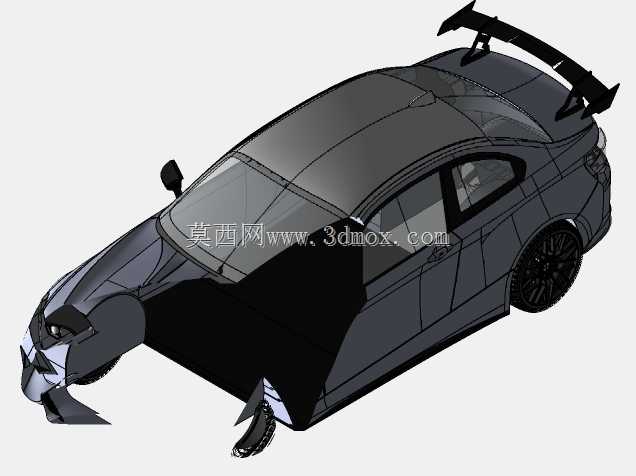

　　在安装边界的校核上，模型里预留了常规动力总成的安装空间，发动机舱的尺寸可以容纳直列四缸2.0T涡轮增压发动机与配套的变速箱，悬架安装位参考了前麦弗逊后多连杆的独立悬架结构做了预留，减震器塔顶的位置、下摆臂的固定点都符合同平台车型的通用安装标准，可直接适配市售的常规改装避震套装。油箱的安装位置设定在后轴前方的底盘区域，容量预留了50L的空间，满足日常通勤的续航需求。排气系统的走管路径沿着底盘中央的通道布置，尾段消音器的位置避开了后悬架的运动行程，不会在悬架跳动时出现排气蹭刮的问题。整个模型的结构拆分完全按照实车的装配逻辑做了层级划分，每个部件都可以单独导出用于3D打印验证、CNC手板制作，方便设计人员针对单个部件做优化迭代，不需要每次调整都重新处理整车模型。
