宽体运动轿跑外观结构三维数模

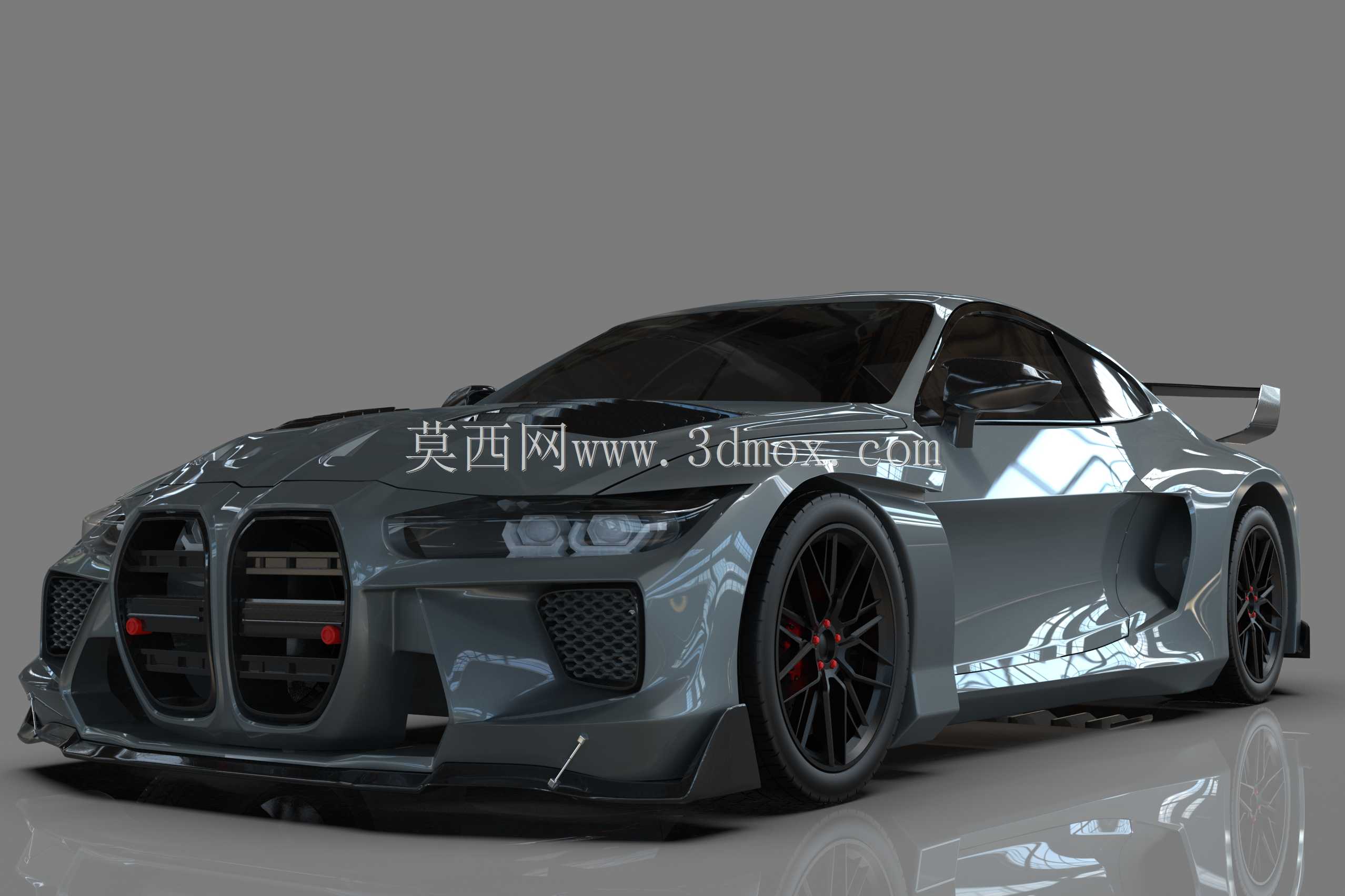

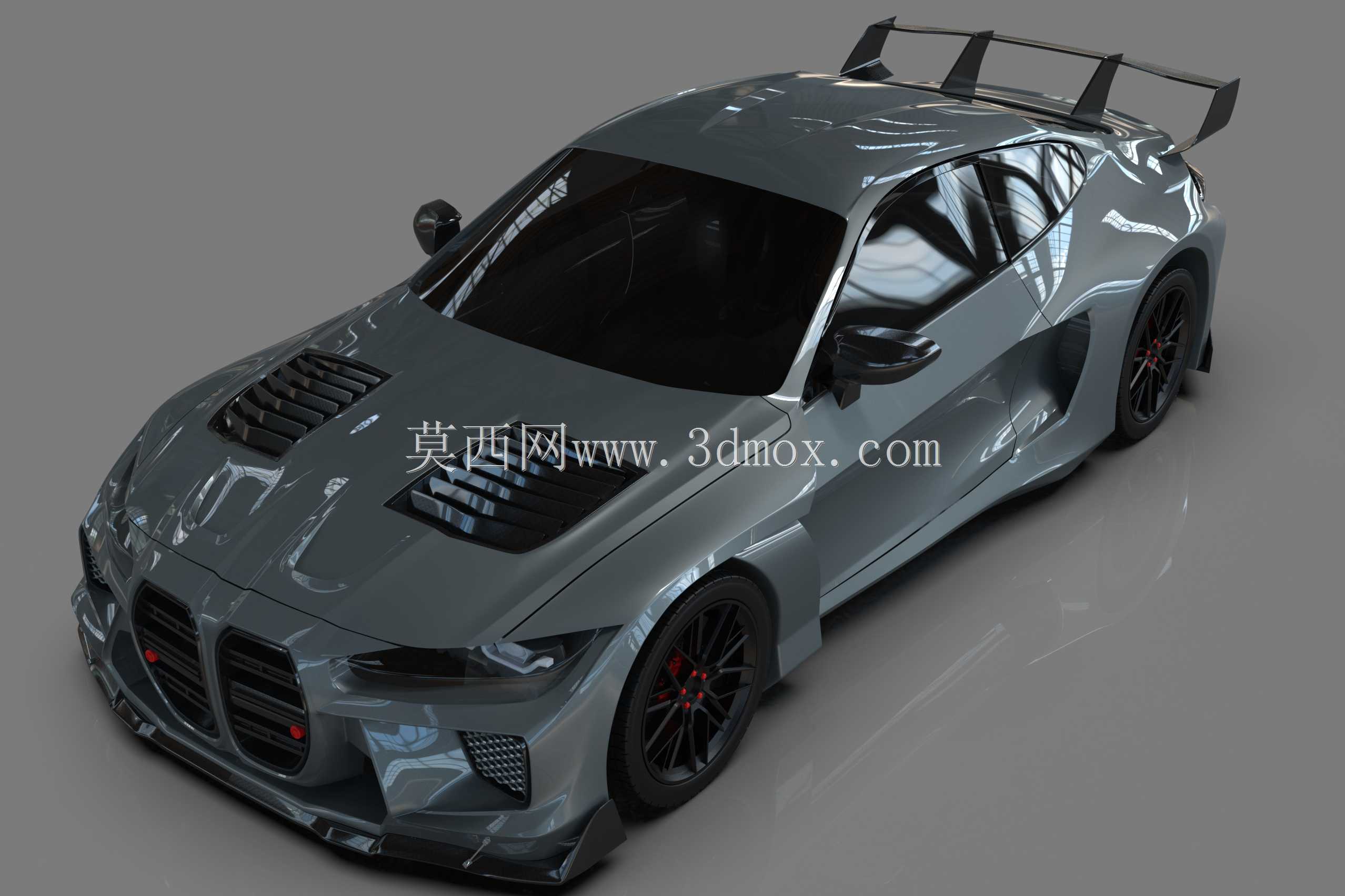

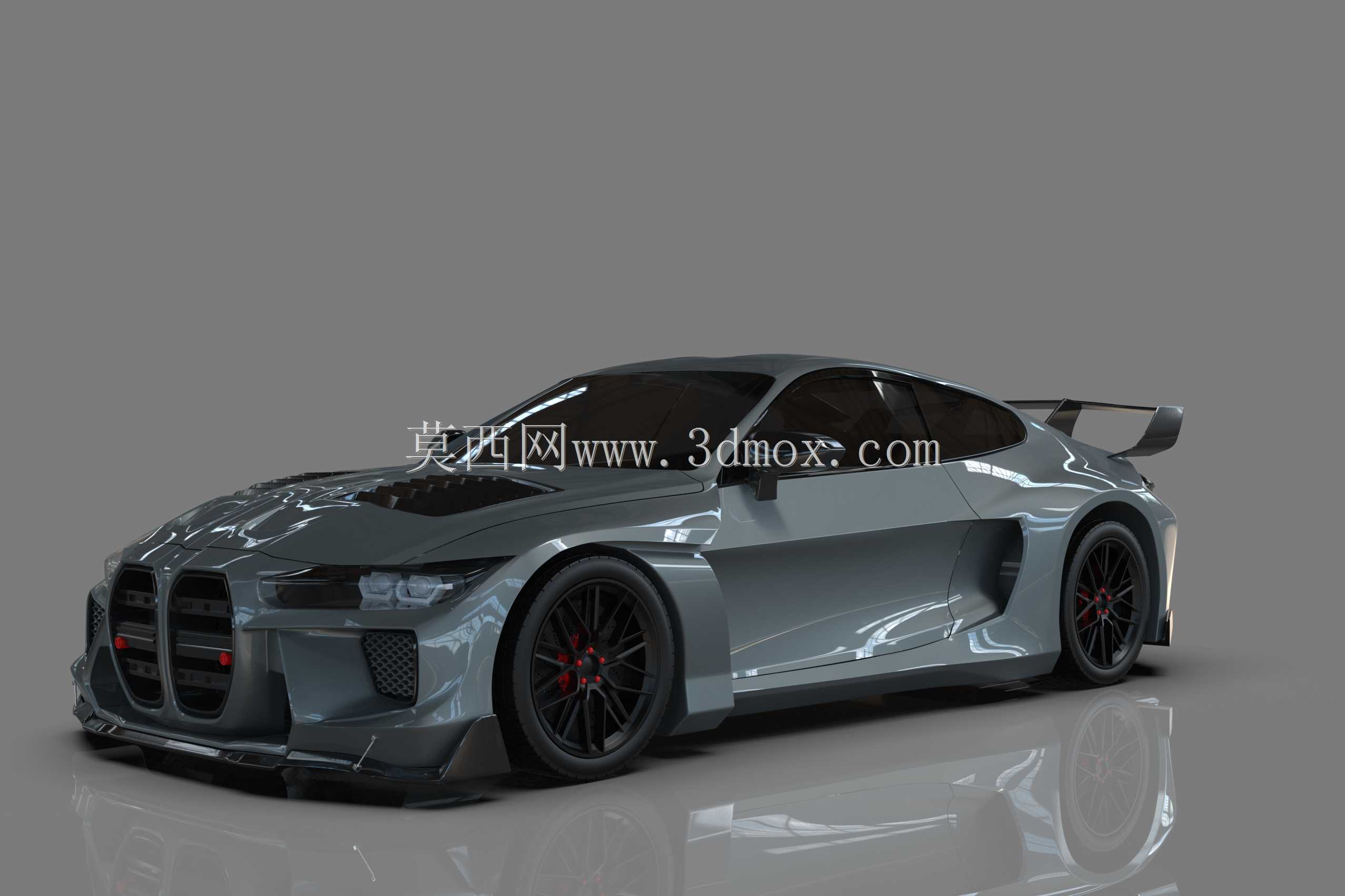

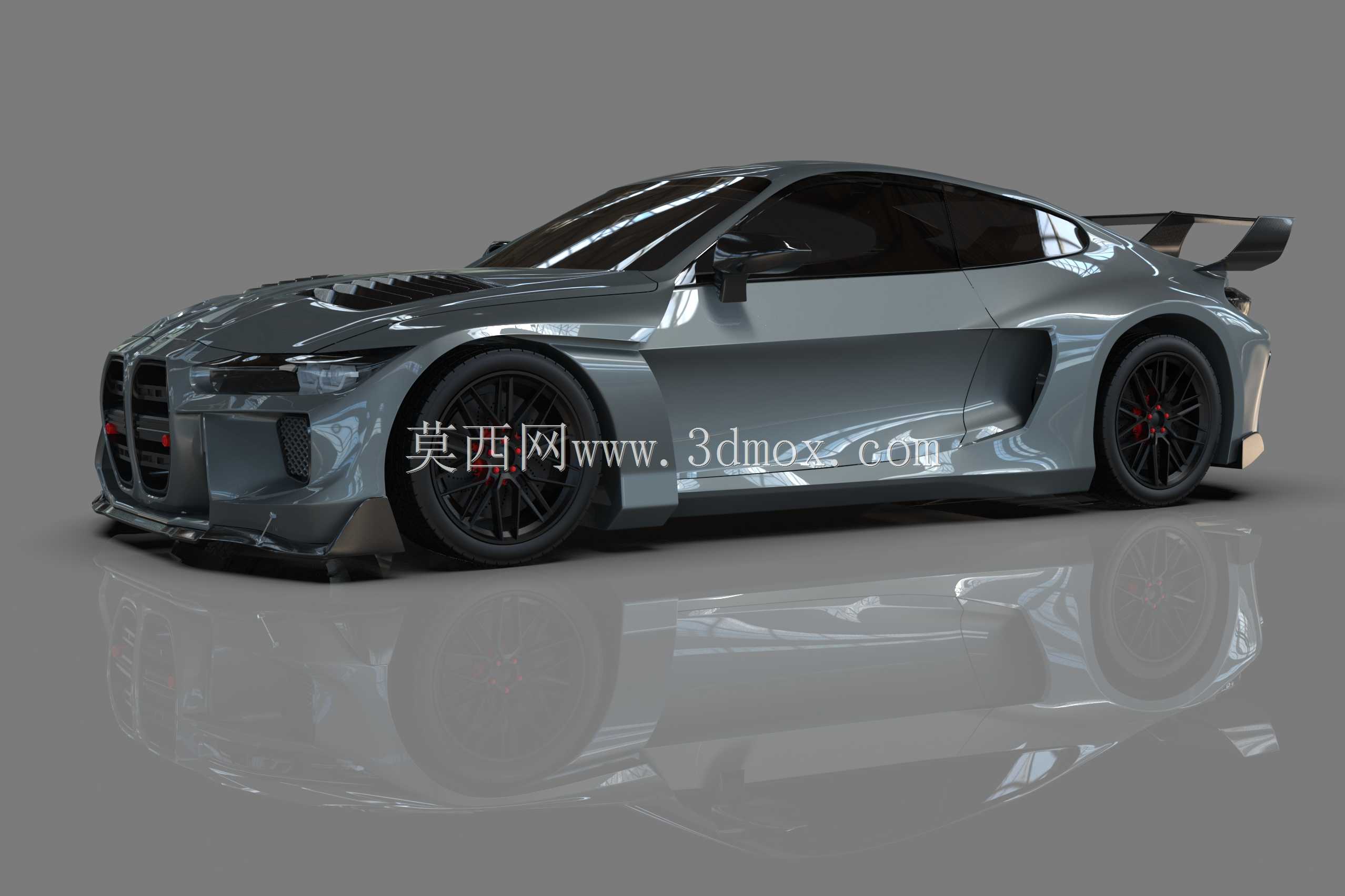

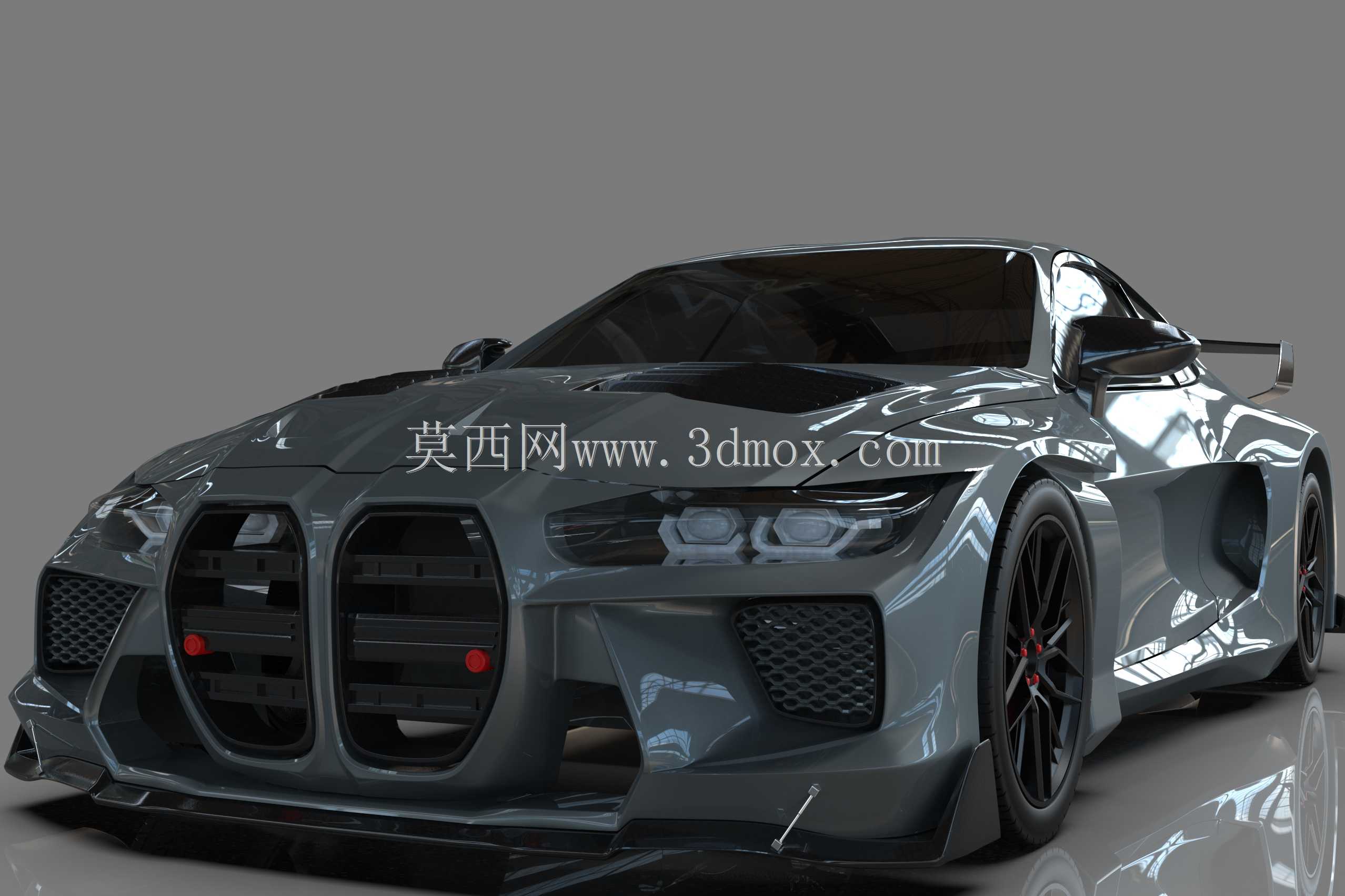

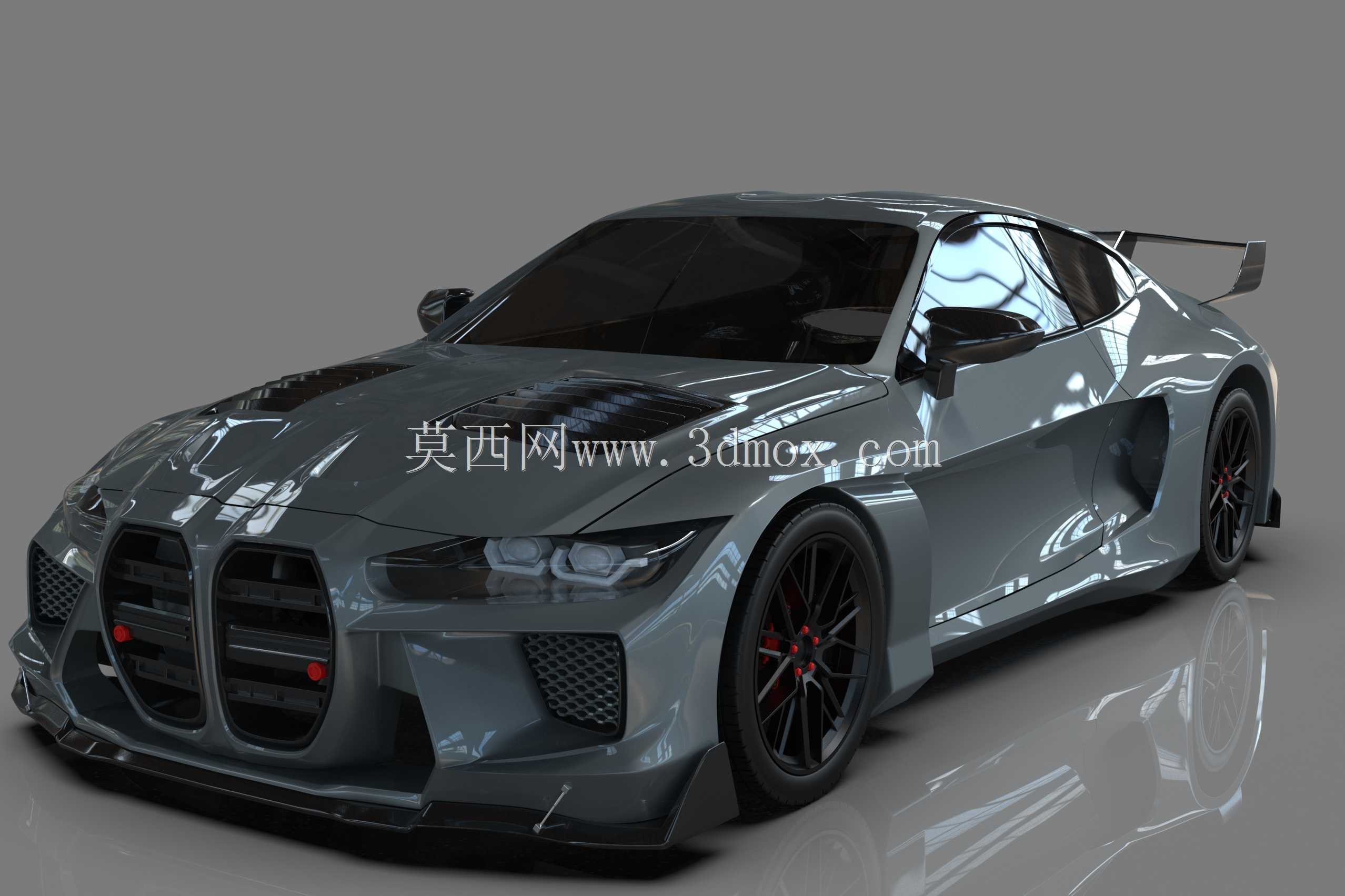

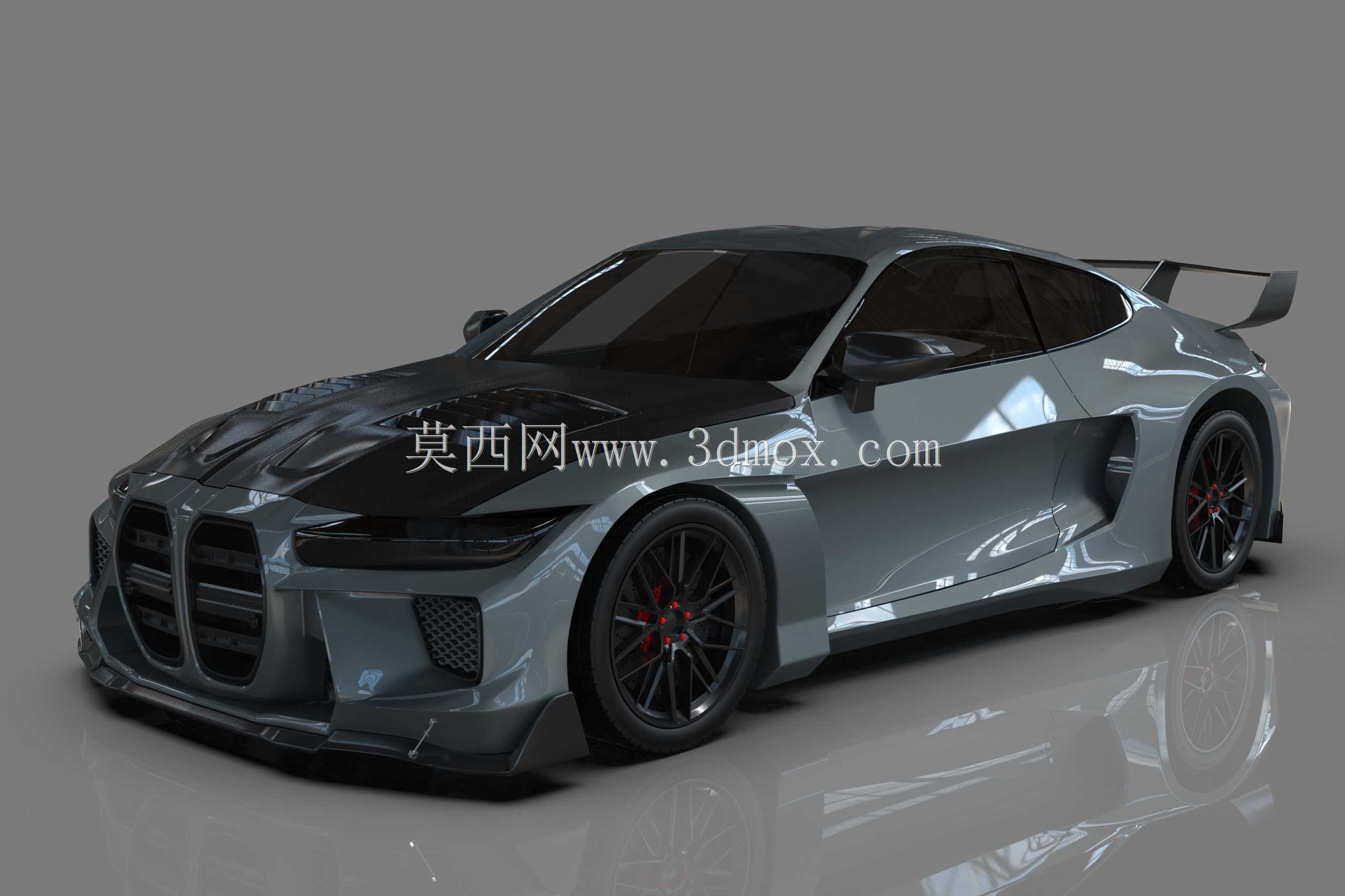

　　这套宽体运动轿跑的外观数模，可覆盖汽车造型前期评审、改装套件开发、外观件匹配验证多个实际工程场景，在整车正向研发的造型冻结阶段，这类高精度曲面数模能直接对接CAS面评审流程，也可作为外覆盖件结构设计的基准参考，避免后期A面重构出现的曲面偏差问题。数模完整还原了宽体轿跑的空气动力学外观特征，前脸大尺寸竖向进气格栅预留了中冷器、散热模块的安装避让空间，前保险杠两侧的导流槽直接连通前轮拱区域，可在高速行驶时导出轮腔紊流，降低前轮升力，前唇的突出尺寸经过边界校核，不会超出整车接近角的设计阈值，兼顾日常道路通过性与赛道行驶的空气动力学效益。车身侧面的宽体轮拱采用外扩式曲面设计，单侧轮拱外扩量预留了大尺寸轮毂与宽胎的安装空间，

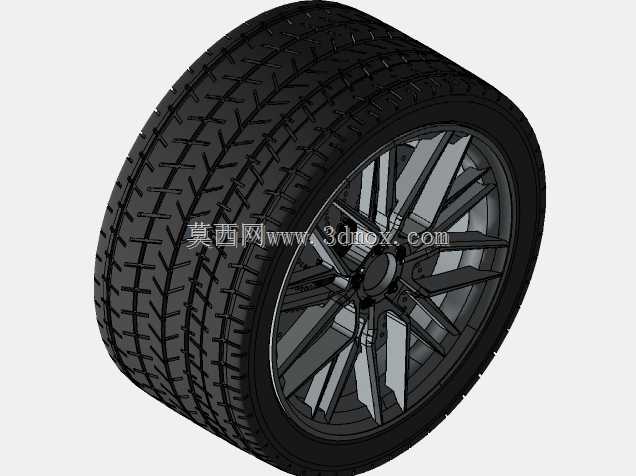

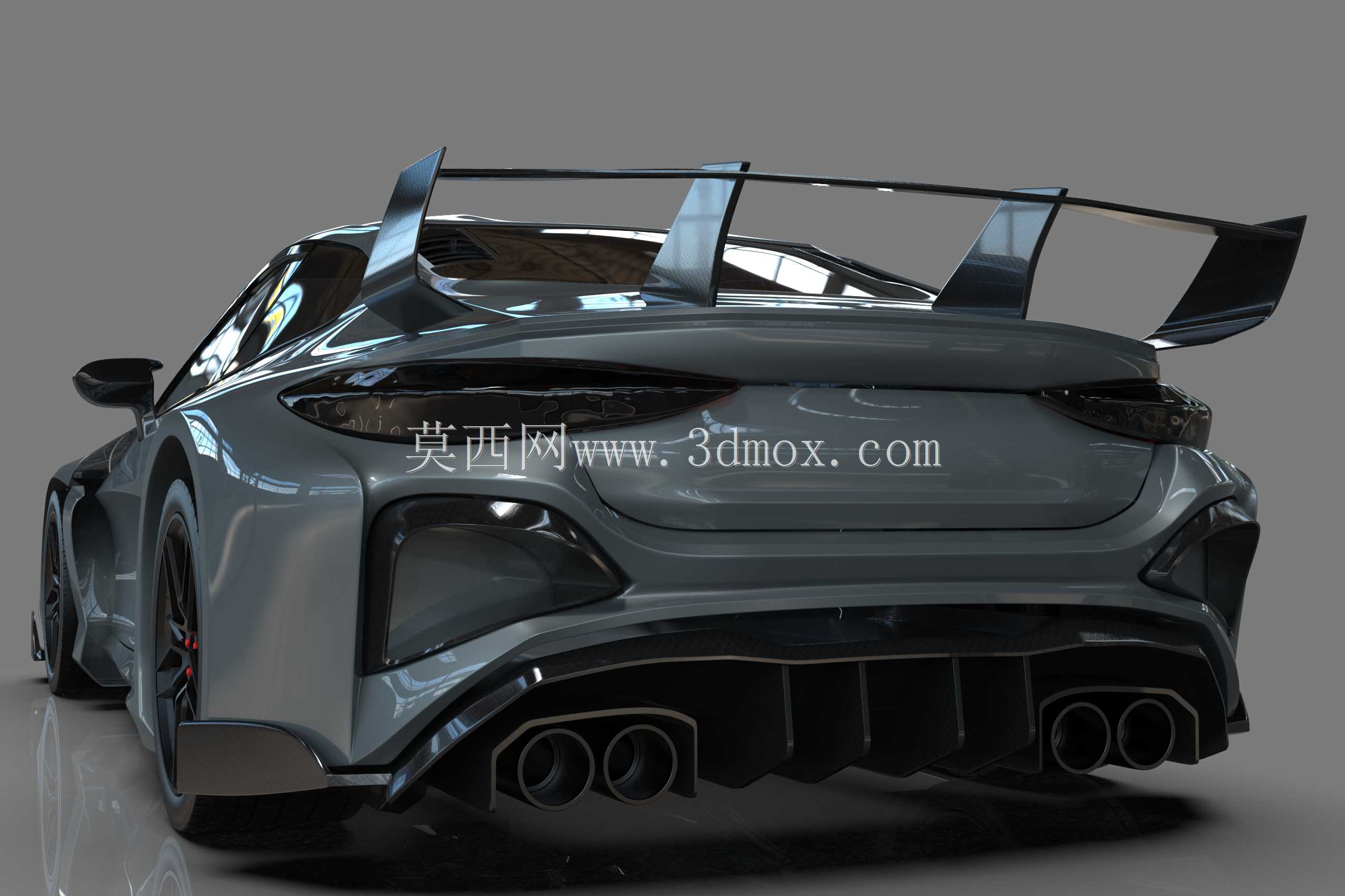

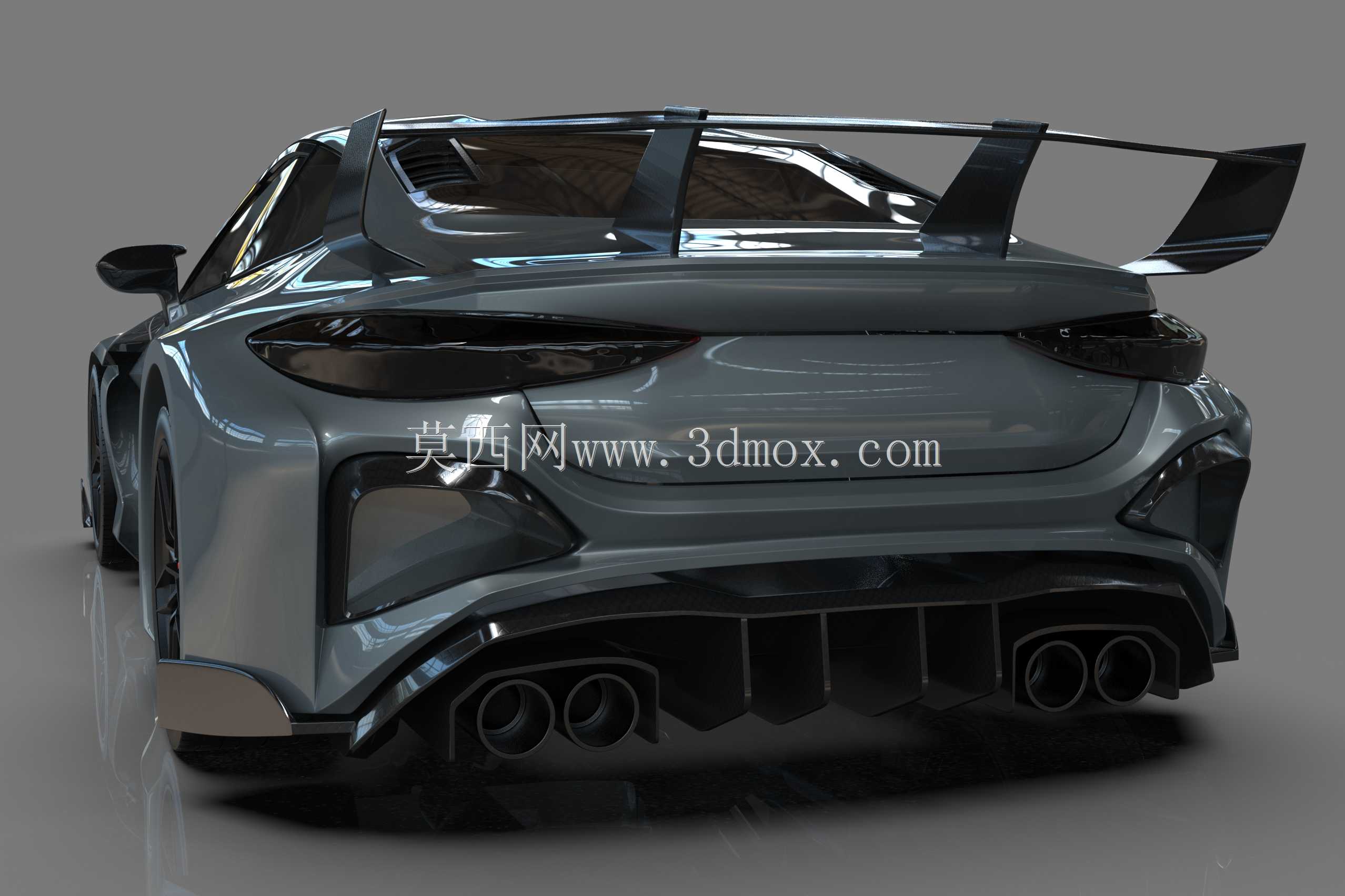

　　可适配最大21寸锻造轮毂与305宽度的半热熔轮胎，轮拱边缘的硬质扰流边可梳理流经车身侧面的气流，减少高速状态下的气流剥离带来的风阻提升，侧裙的下沿高度与前唇保持齐平，可约束车底气流的流向，避免侧向气流灌入车底形成乱流。车尾部分的固定式大尾翼采用天鹅颈支架结构，支架安装点直接对应后备箱盖内侧的加强筋位置，无需额外改动车身钣金即可完成安装，尾翼的攻角预留了多档调节空间，可根据不同行驶场景调整下压力输出，后保险杠下方的扩散器采用多通道导流结构，可快速导出车底气流，配合尾翼形成前后轴下压力的平衡，避免高速行驶时出现转向过度的特性。建模过程中针对外观件的分缝位置做了明确的边界划分，前后保险杠与翼子板的分缝间隙控制在3.5mm，

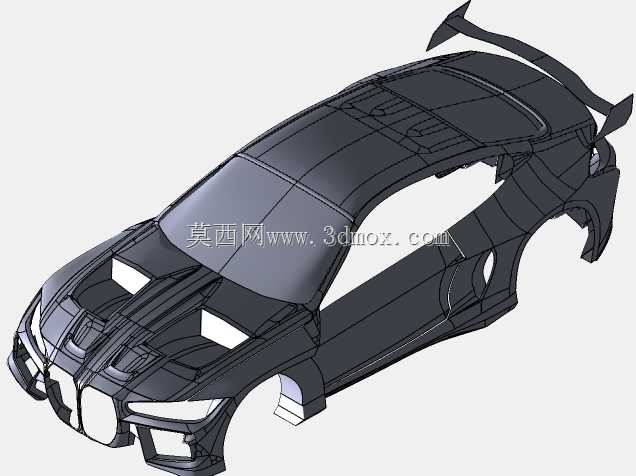

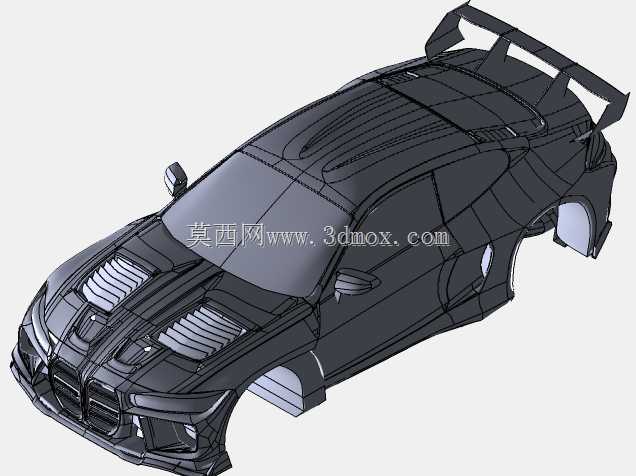

　　与量产车的外观DTS标准保持一致，车门与侧围的分缝做了密封面的预留，可直接对接密封条的安装结构设计，车窗曲面采用双曲率夹层玻璃的成型工艺做了曲率校核，避免出现玻璃成型时的曲面畸变问题，前后灯组的安装边界做了沉台设计，可直接适配灯组壳体的安装定位点，无需额外调整灯组结构。针对改装场景的应用，这套数模可直接用于宽体套件的3D打印验证、玻璃钢模具的开模制作，所有外观曲面都做了连续性检查，曲面G2连续覆盖所有可见外观面，不会出现曲面折痕导致的反光不均问题，轮拱与翼子板的连接位置做了平滑过渡处理，避免后期改装时出现拼接缝隙过大的问题，前保险杠的牌照安装位严格遵循国标机动车号牌安装尺寸要求，预留了4个固定点的安装位置，

　　不会出现改装后无法合规安装号牌的问题。车身外后视镜的安装位置做了视野校核，镜面曲率与安装角度可满足整车外后视镜的视野要求，后视镜壳体上集成了转向灯的安装槽位，可直接适配通用型流水转向灯模块，车门把手采用隐藏式设计的预留结构，把手弹出后的行程空间做了完整避让，不会出现与车门钣金干涉的问题。车顶的曲面从A柱顶端平滑过渡到C柱，溜背造型的后风挡曲率做了雨刮安装位的预留，后雨刮的摆动范围完全覆盖后风挡的主要视野区域，车顶后部预留了鲨鱼鳍天线的安装沉台，可适配通用型车载天线模块。整个数模的外观边界完全遵循量产车的外廓尺寸要求，整车宽度控制在1950mm以内，长度控制在4800mm以内，高度控制在1350mm以内，可满足常规乘用车的车库停放、道路通行的尺寸要求，不会出现改装后超出尺寸限值无法通过年检的问题。
