三轴货运挂车底盘承载结构设计

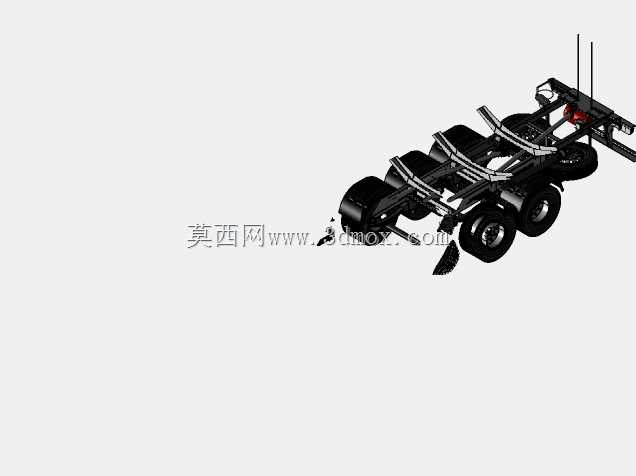

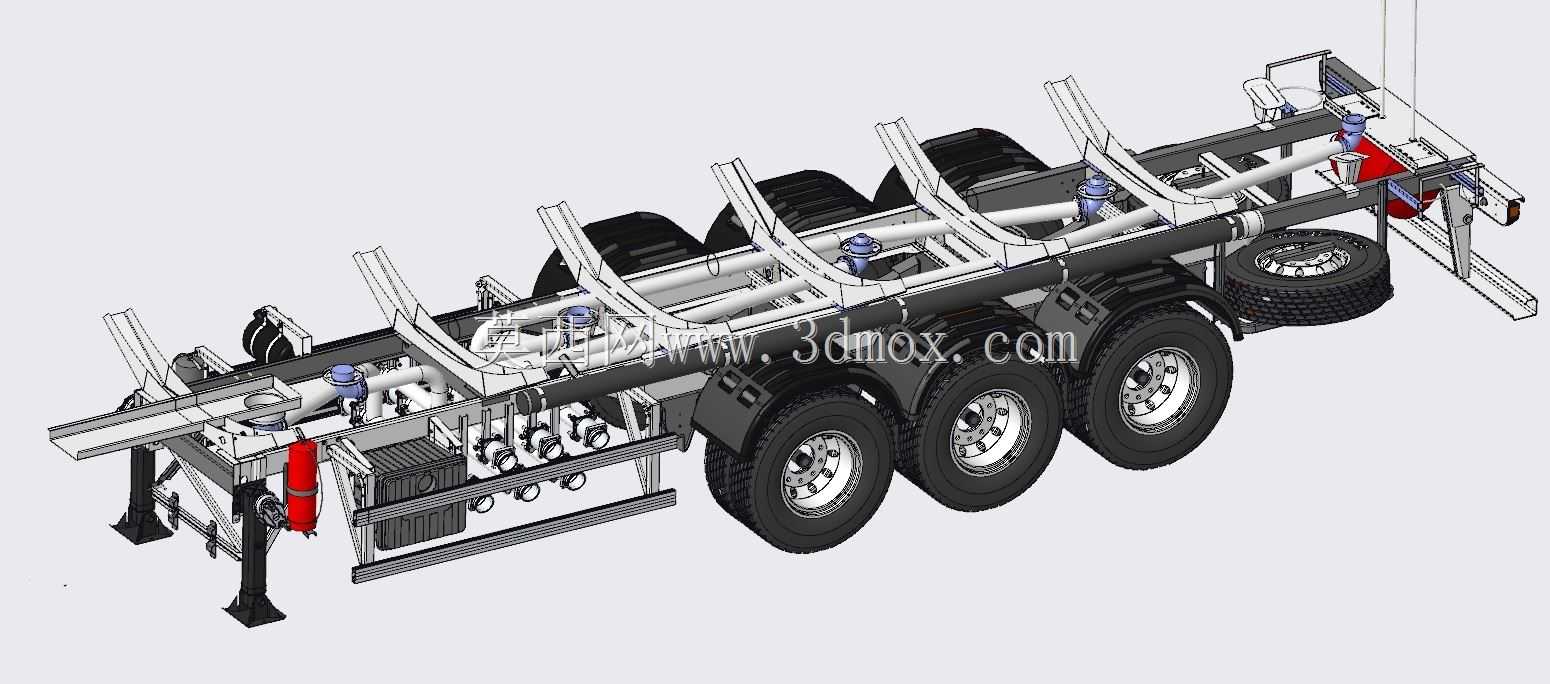

　　在长途干线货运、港口集装箱转运、工程物料运输等场景中，三轴挂车底盘作为半挂运输装备的核心承载基体，其结构设计直接决定了整车载荷分配合理性、行驶稳定性与复杂工况适应能力。这套底盘结构未包含上部货厢与外围覆盖件，完整呈现了下部承载框架、行走悬挂、支腿支撑、气路附件的全部装配关系，可直接作为上部不同功能上装的适配基体。

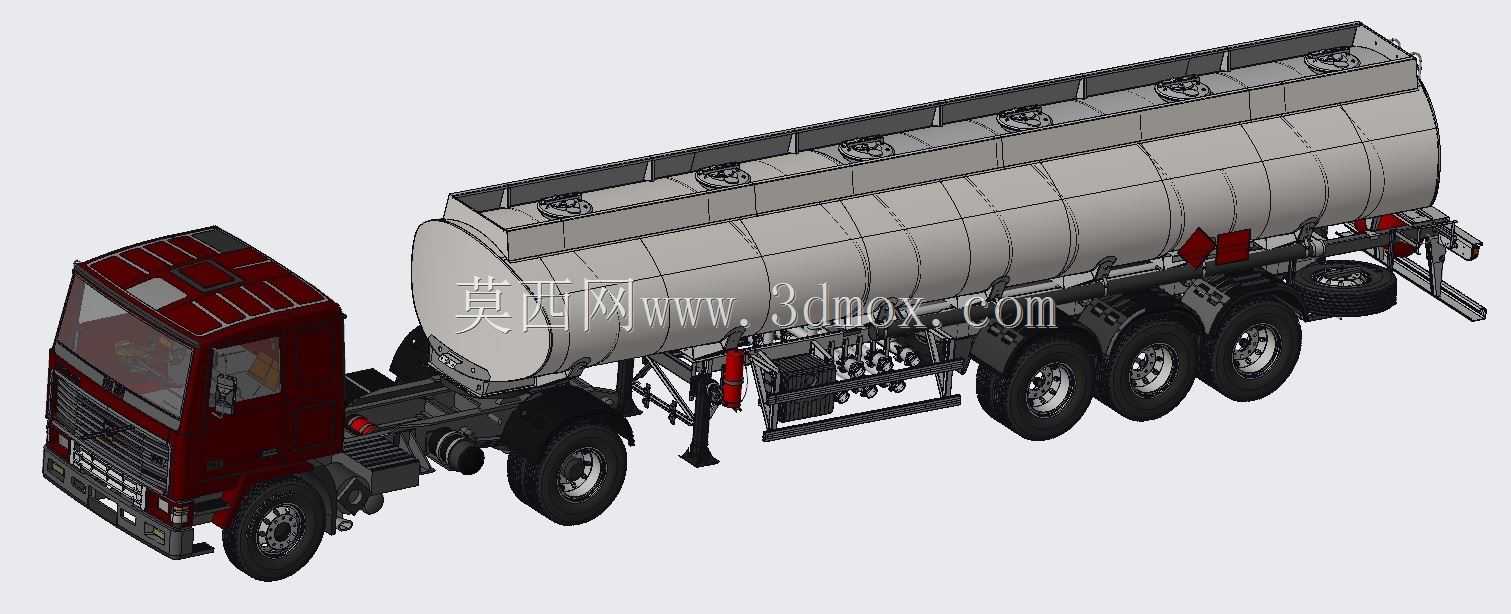

　　从实际用途来看，该底盘主要适配罐式运输、集装箱骨架运输、平板散货运输等多种上装形式，三轴布局的设计针对总质量40吨级的公路运输法规要求，通过合理的轴荷分配将承载载荷均匀传递至三组轮轴，避免单轴载荷超限。车架主体采用高强度钢纵梁与横梁组焊结构，纵梁为变截面工字形设计，在牵引销区域、悬架安装区域做了局部加强，对应位置预留了标准的上装安装孔位，可直接匹配不同上装的连接支架，无需额外对主车架进行大规模改制。

　　功能特性层面，底盘前端配置了牵引销连接结构，可与牵引车鞍座实现可靠铰接，牵引销区域的加强板采用多层钢板叠焊结构，能够承受起步、制动、转向过程中产生的纵向与横向冲击载荷。车架两侧布置了完整的气路制动管线与储气筒单元，红色的储气筒为制动系统提供稳定的高压气源，管线采用分段固定支架排布，避免行驶过程中管线晃动磨损。尾部配置了可收放的支撑支腿，在挂车与牵引车分离时，支腿伸出可支撑前部载荷，保证挂车停放稳定性，支腿采用齿轮齿条传动结构，支持手摇与动力驱动两种操作模式。三组车桥采用空气悬挂与钢板弹簧复合悬挂结构？不对，图中可见的悬挂连接支架匹配重载型钢板弹簧配置，每个车桥配置双轮胎组，轮端采用标准重载轮毂单元，预留了制动气室的安装接口，备胎架布置在车架尾部右侧，可固定全尺寸备用轮胎，满足长途运输的应急换胎需求。

　　设计思路上，整套结构采用模块化设计逻辑，将车架主体、行走桥组、支撑支腿、制动附件、备胎架分为多个独立子装配体，各子装配体之间通过标准紧固件连接，便于生产环节的分装与总装，也方便后期运维过程中的部件更换。车架上的弧形支撑座为特定上装的定位结构，针对圆筒形罐式上装可直接实现径向定位，减少上装安装时的定位工装投入。所有管线的固定孔位均在车架焊接工序中预先加工完成，避免后期钻孔对车架强度造成损伤，孔位边缘做了倒角处理，防止管线穿过时被锐边割破。

　　外形尺寸与安装边界方面，该三轴底盘的总长度适配13米级半挂运输装备的法规要求，宽度符合2.55米的公路运输外廓尺寸限制，车架上平面的高度在标准行驶状态下为1.3米左右，匹配主流牵引车的鞍座高度范围。支腿完全伸出时的支撑高度可覆盖1.1米至1.4米的调节范围，适配不同高度的牵引车鞍座对接需求。各车桥之间的轴距按照法规要求的轴荷分配比例设置，相邻车桥的间距满足转向过程中的轮胎跳动间隙要求，轮距采用标准重载挂车的轮距参数，保证行驶过程中的横向稳定性。车架两侧的附件安装边界预留了足够的空间，可根据需求加装工具箱、挡泥板、侧防护栏等外围部件，不会与行走机构的跳动范围产生干涉。在进行上装匹配时，需要注意上部载荷的重心位置应落在三轴的载荷中心区域，避免轴荷分配不均导致的轮胎异常磨损或制动性能下降，车架上预留的安装孔位均采用标准间距排布，可兼容多数主流上装的连接支架尺寸，减少适配改制的工作量。
