双轴平板式小型汽车运输拖挂结构

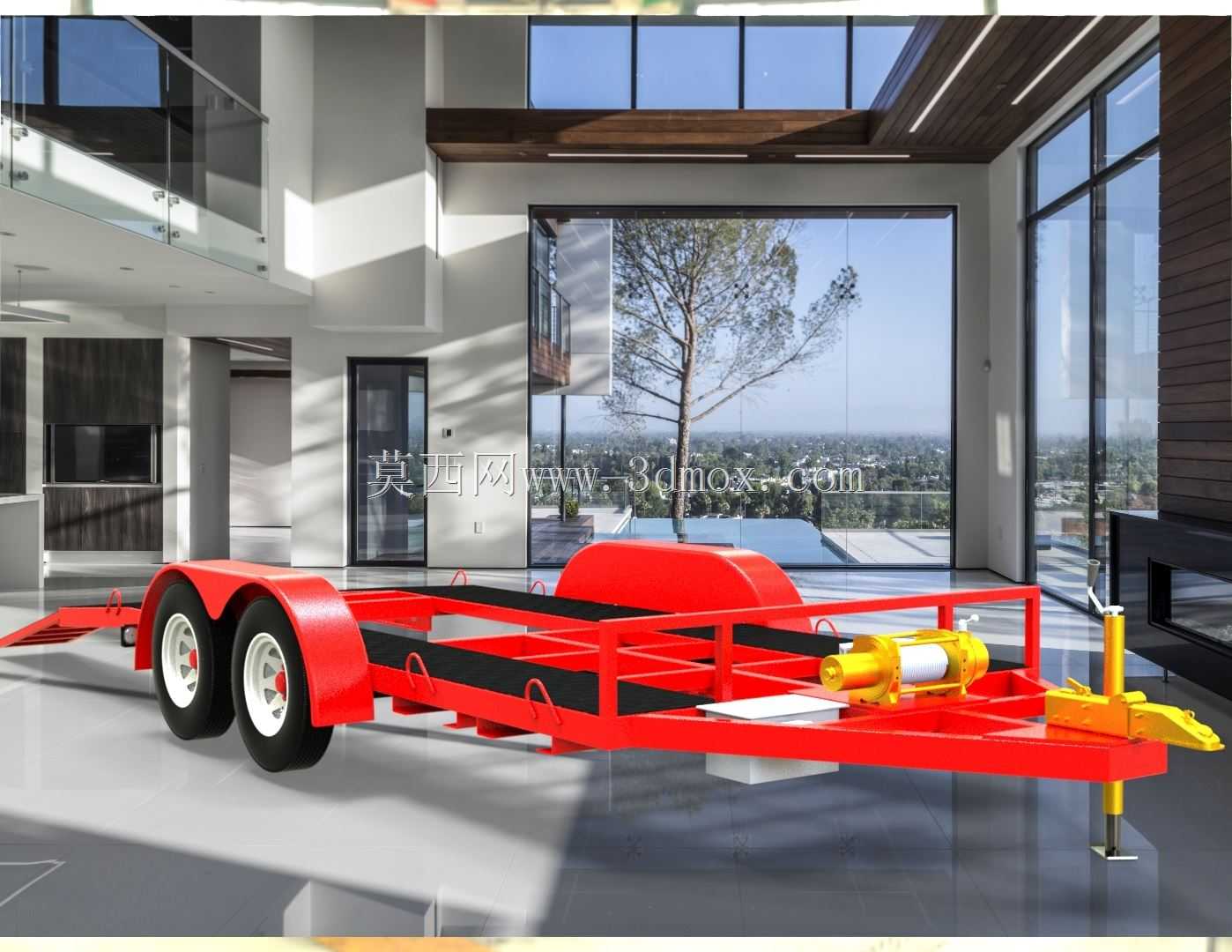

　　这款双轴平板拖挂结构，核心面向小型乘用车短距离转运场景，常见于私家车救援、改装车赛事转运、私家游艇/小型工程机械配套转运等民用及商用场景，区别于重型货运挂车，整体定位轻载灵活型载运工具，适配普通家用SUV、皮卡等乘用车型的牵引能力，无需重型牵引车头即可完成接驳使用。从结构布局来看，整体采用低平板承载面设计，承载平台离地高度控制在合理区间，既保证行驶过程中的通过性，避免非铺装路面托底，也能降低装卸时的坡道坡度，待运车辆可通过尾部折叠式爬坡道直接驶上平台，无需额外起重设备辅助，单人即可完成装卸操作。行走系统采用双轴并排布局，匹配小直径重载橡胶轮胎，双轴设计可将承载重量均匀分配到四个轮胎接地位置，相比单轴拖挂行驶稳定性更强，

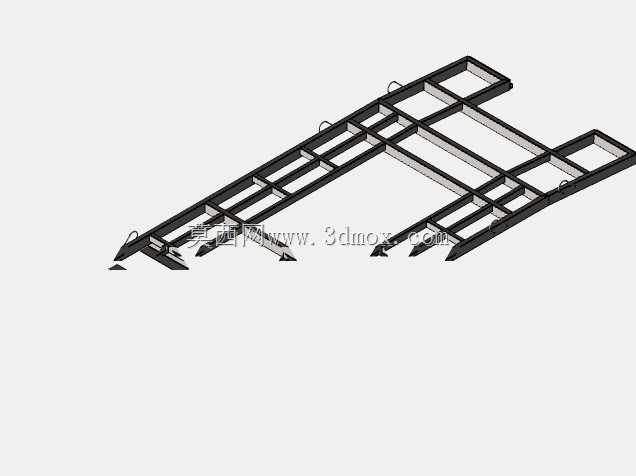

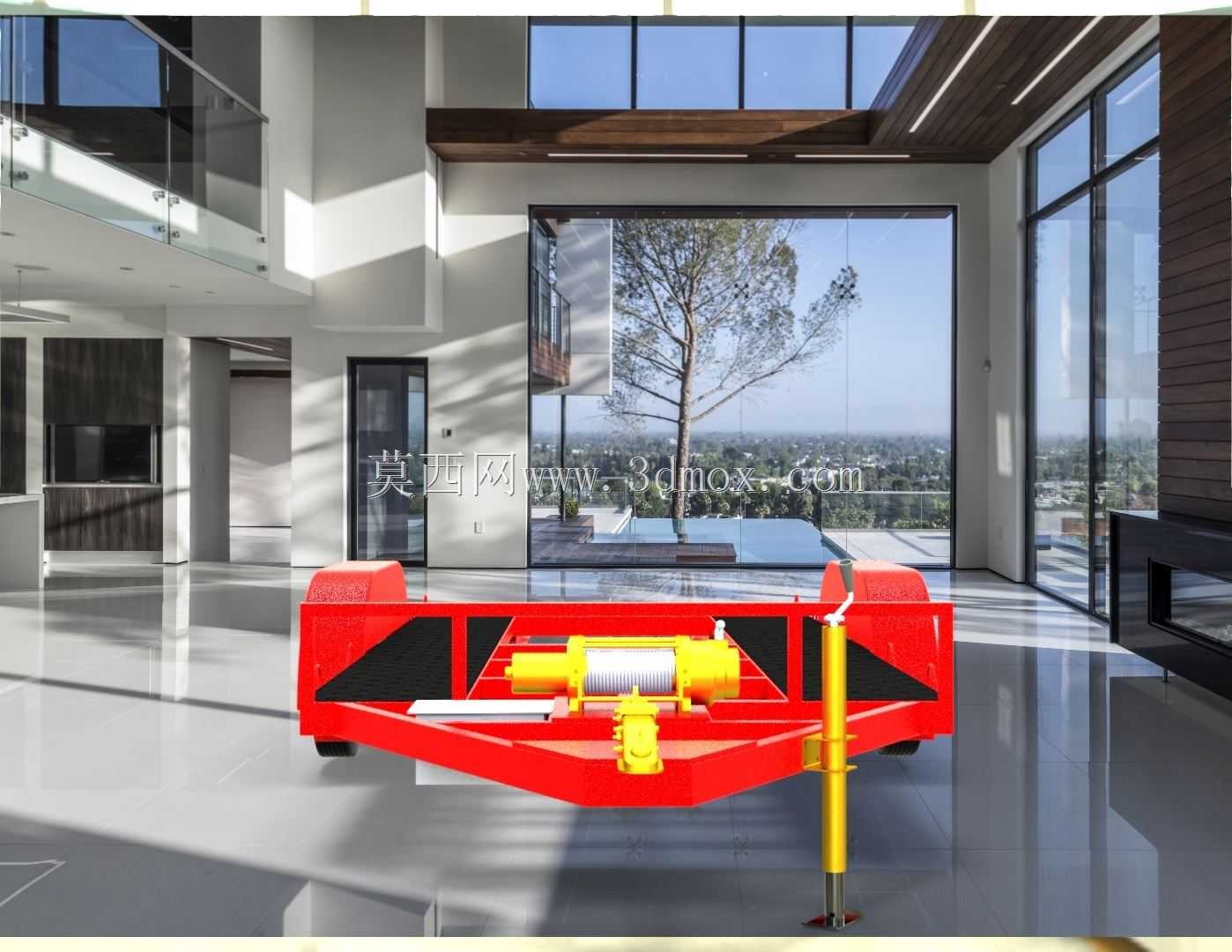

　　高速牵引时不易发生摆尾失控，同时单轮承载负荷更低，适配非铺装路面的颠簸工况，轮组内侧设置弧形挡泥护板，避免行驶中泥水飞溅到承载平台的待运车辆表面。牵引连接端采用标准球形牵引座结构，适配多数民用车辆的后拖挂接口，牵引部位设置黄色手摇式支撑支腿，拖挂与牵引车分离时，支腿可摇下支撑地面，保持拖挂整体水平放置，不会出现前倾倾覆问题，支腿底部设置防滑支撑盘，在松软地面也能提供足够支撑力，不会出现下沉。承载平台主体采用矩形钢管焊接框架结构，框架上方铺设防滑承载面板，平台两侧设置红色防护栏架，既可以作为待运车辆停靠时的侧向限位，避免车辆行驶中侧滑掉落，也可作为捆绑带的固定挂点，待运车辆驶上平台后，可通过绑带穿过护栏挂点将车轮与平台刚性固定，

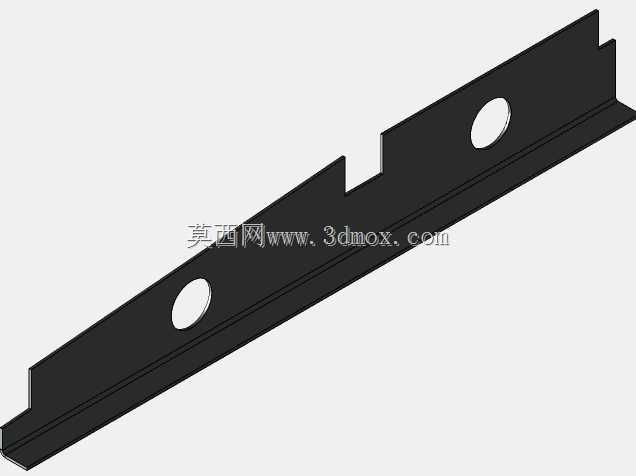

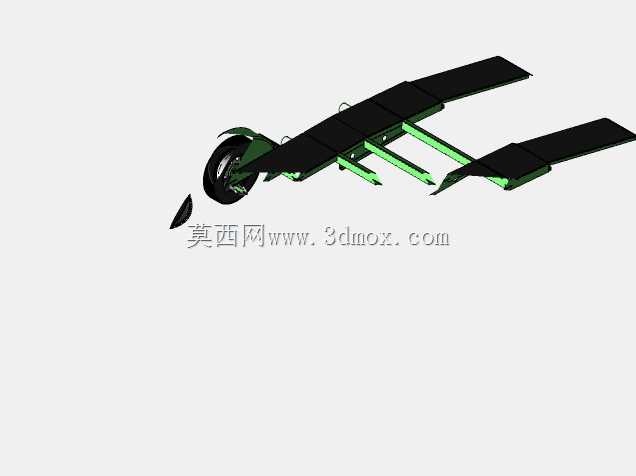

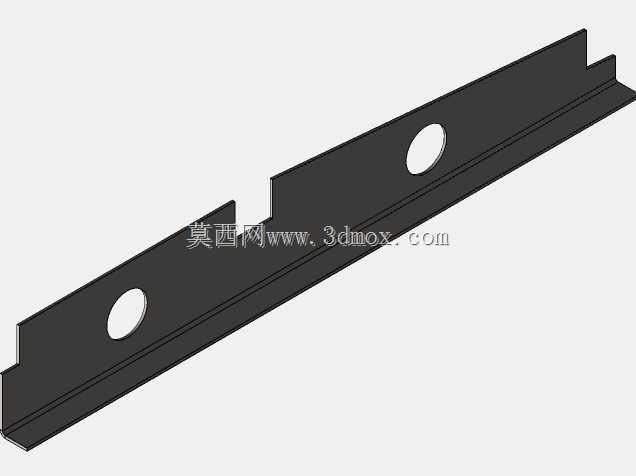

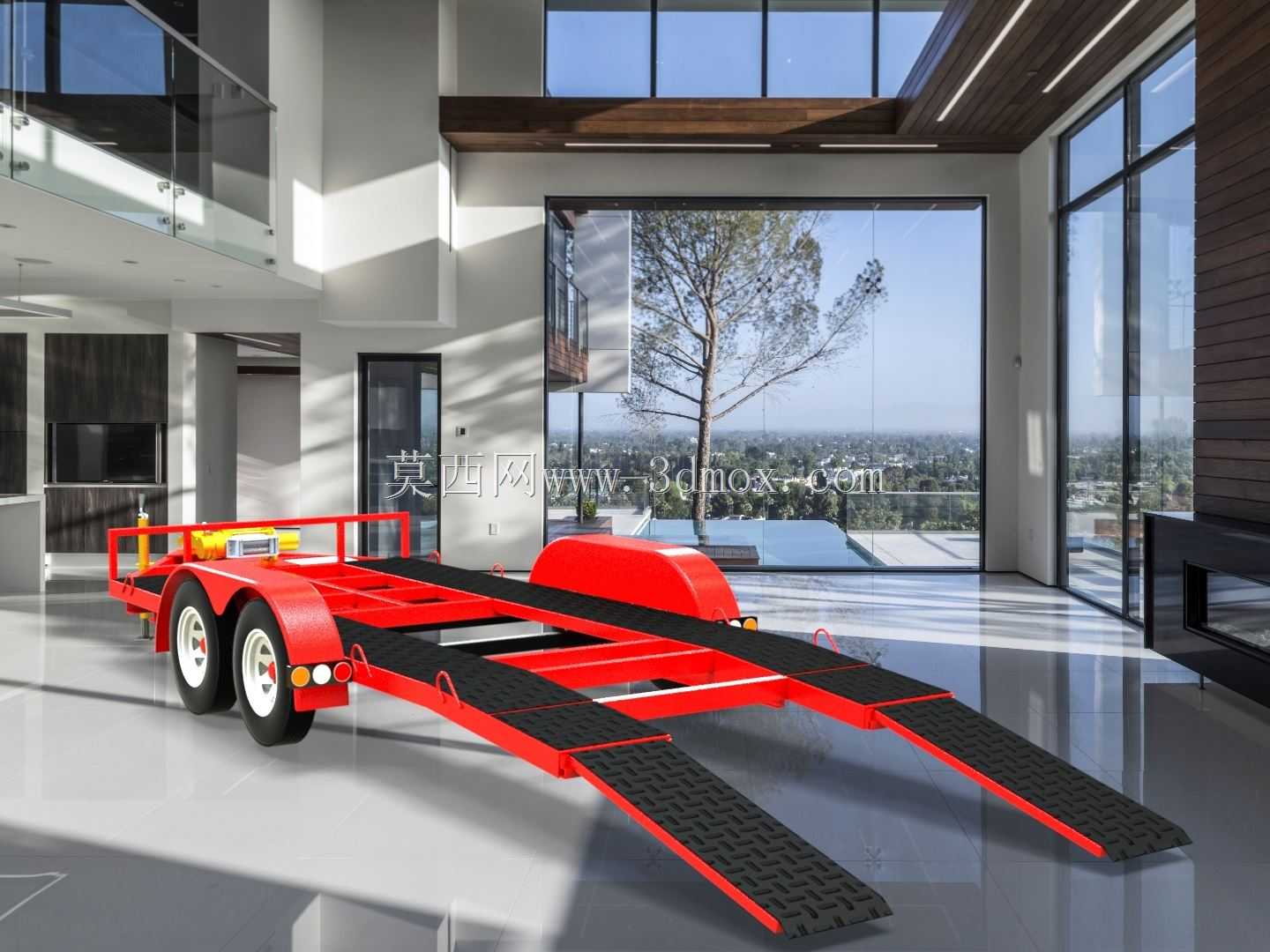

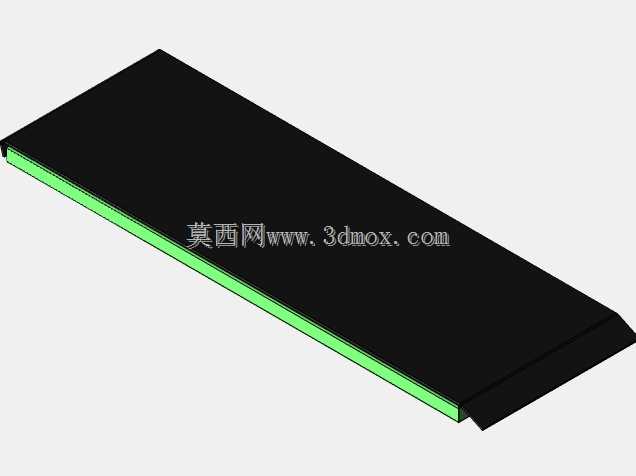

　　避免运输过程中车辆移位。平台中部靠近牵引端的位置设置了绞盘安装位，对于故障无法自主行驶的车辆，可通过绞盘牵引将故障车辆拖拽到平台上，无需人力推动，降低救援场景下的操作强度。设计过程中优先考虑了结构的轻量化与刚性平衡，主承载梁采用变截面矩形管设计，牵引端梁体高度更高，承载平台段梁体高度适配低平板需求，在保证整体扭转刚性、满足额定承载需求的前提下，尽可能降低整备质量，减少牵引车的动力损耗。安装边界方面，整体宽度控制在普通乘用车宽度区间内，牵引状态下总长度适配道路通行要求，不会出现超宽超长无法上路的问题，轮距参数与普通家用车接近，行驶过程中可沿着牵引车的车辙行进，降低窄路通行的难度。尾部爬坡道采用翻转铰接结构，行驶状态下可向上翻折锁定，

　　不会拖地影响通过性，装卸时放平即可形成连续坡道，坡道表面设置防滑凸起，避免车辆上下时轮胎打滑。制动系统预留了接口位置，可适配撞击式制动结构，牵引状态下如果牵引车减速，拖挂的惯性力会触发制动机构，自动对轮组施加制动力，避免推头导致牵引车失控。灯光系统的安装位也在尾部框架上做了预留，可接驳牵引车的灯光信号，实现刹车灯、转向灯、示宽灯的同步显示，满足道路行驶的法规要求。整体结构没有冗余设计，所有部件都服务于载运功能，维护保养难度低，轮组采用标准轮毂轴承，损坏后可直接替换通用配件，支腿、牵引座等易损件也采用通用规格，后期使用成本低，适合个人用户、小型救援机构、改装俱乐部等主体使用，可满足总质量在额定范围内的小型车辆、设备的转运需求，在狭窄场地内也可通过人工推动短距离移位，灵活性远高于大型货运挂车。
