仓储AGV配套伸缩货叉移载机构

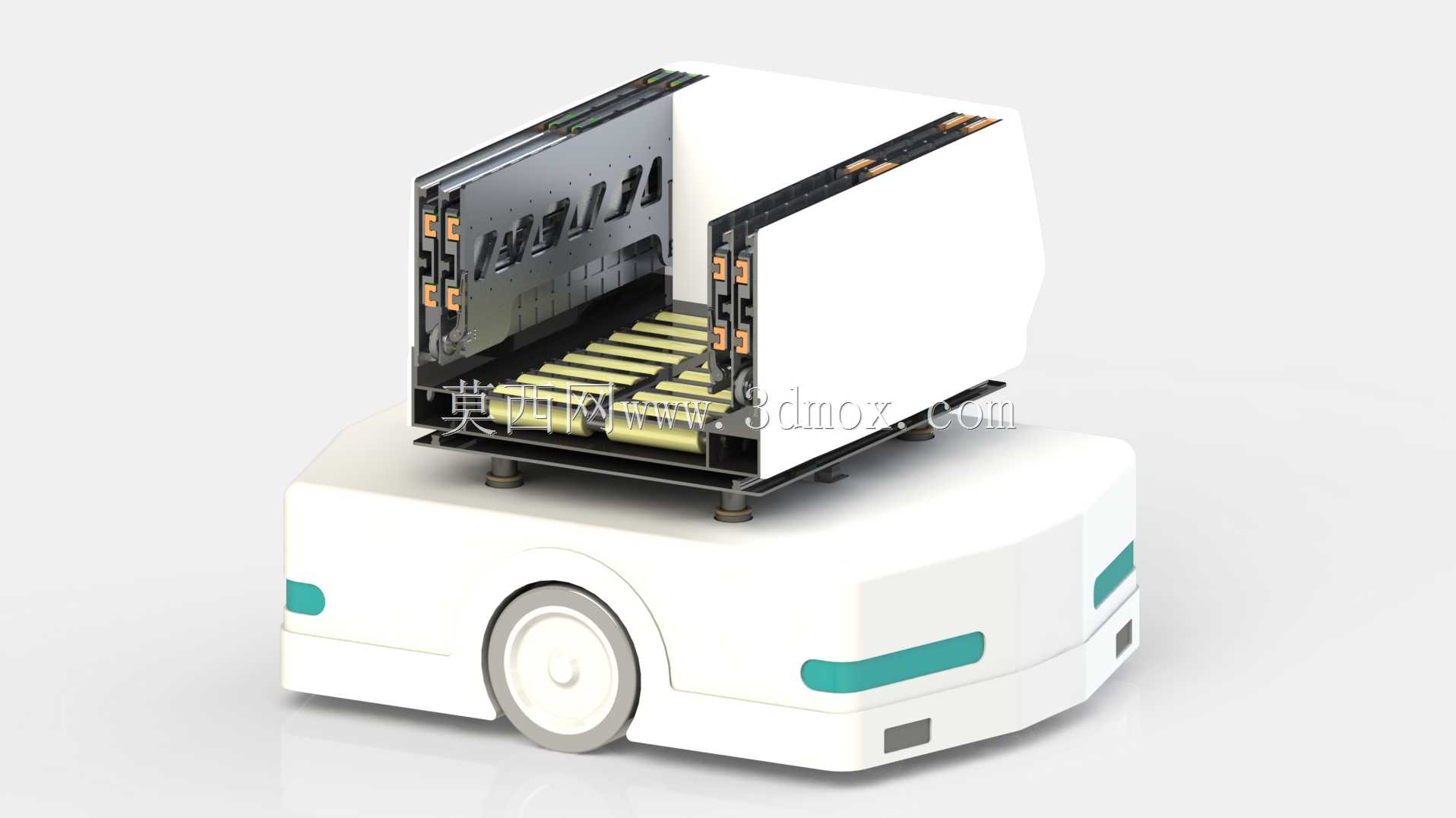

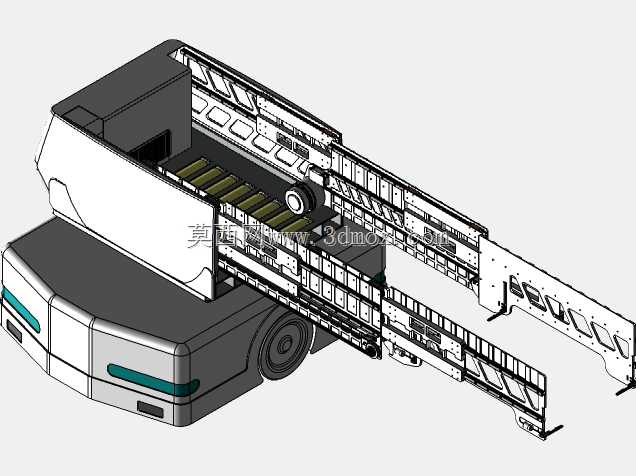

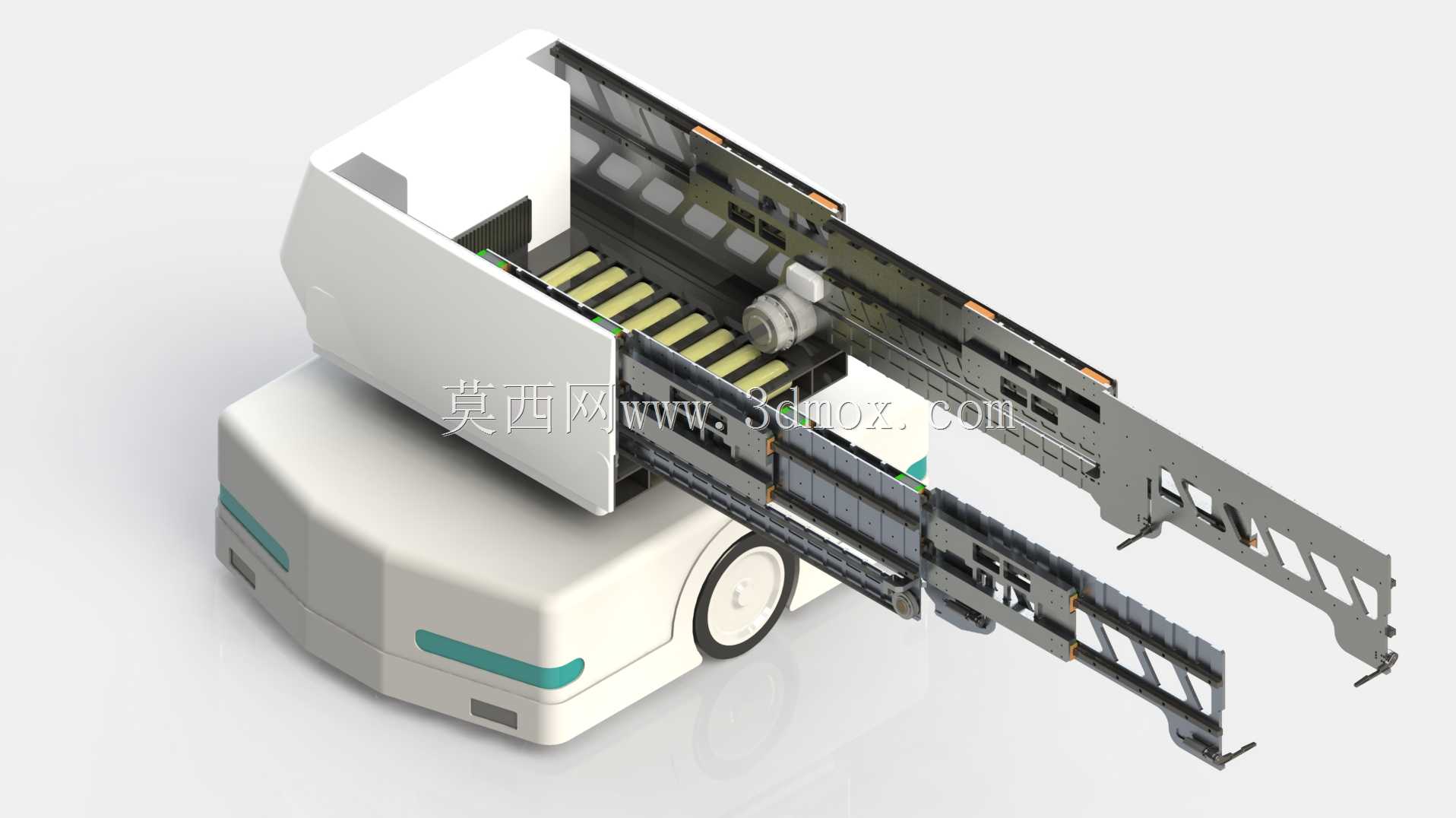

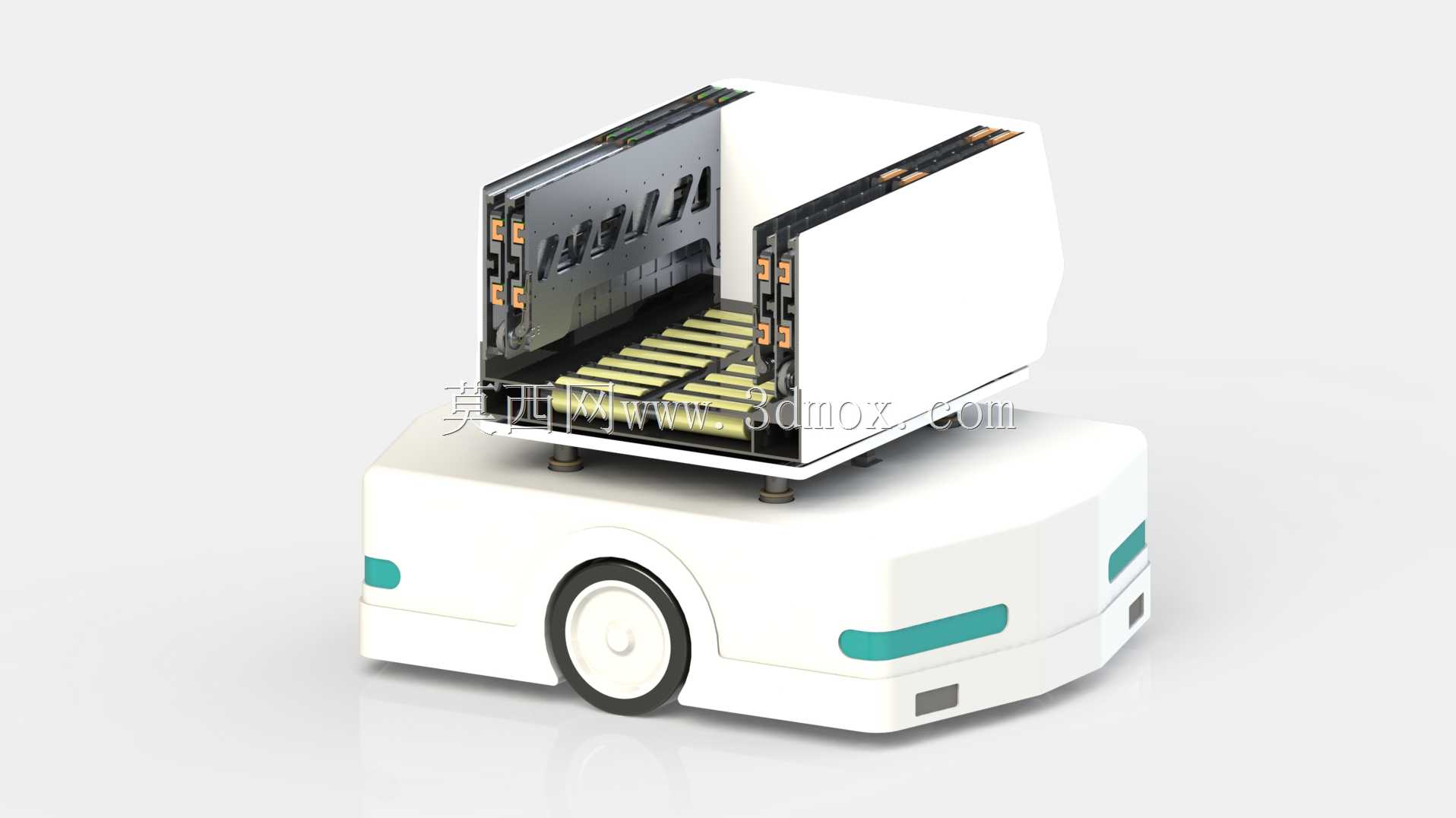

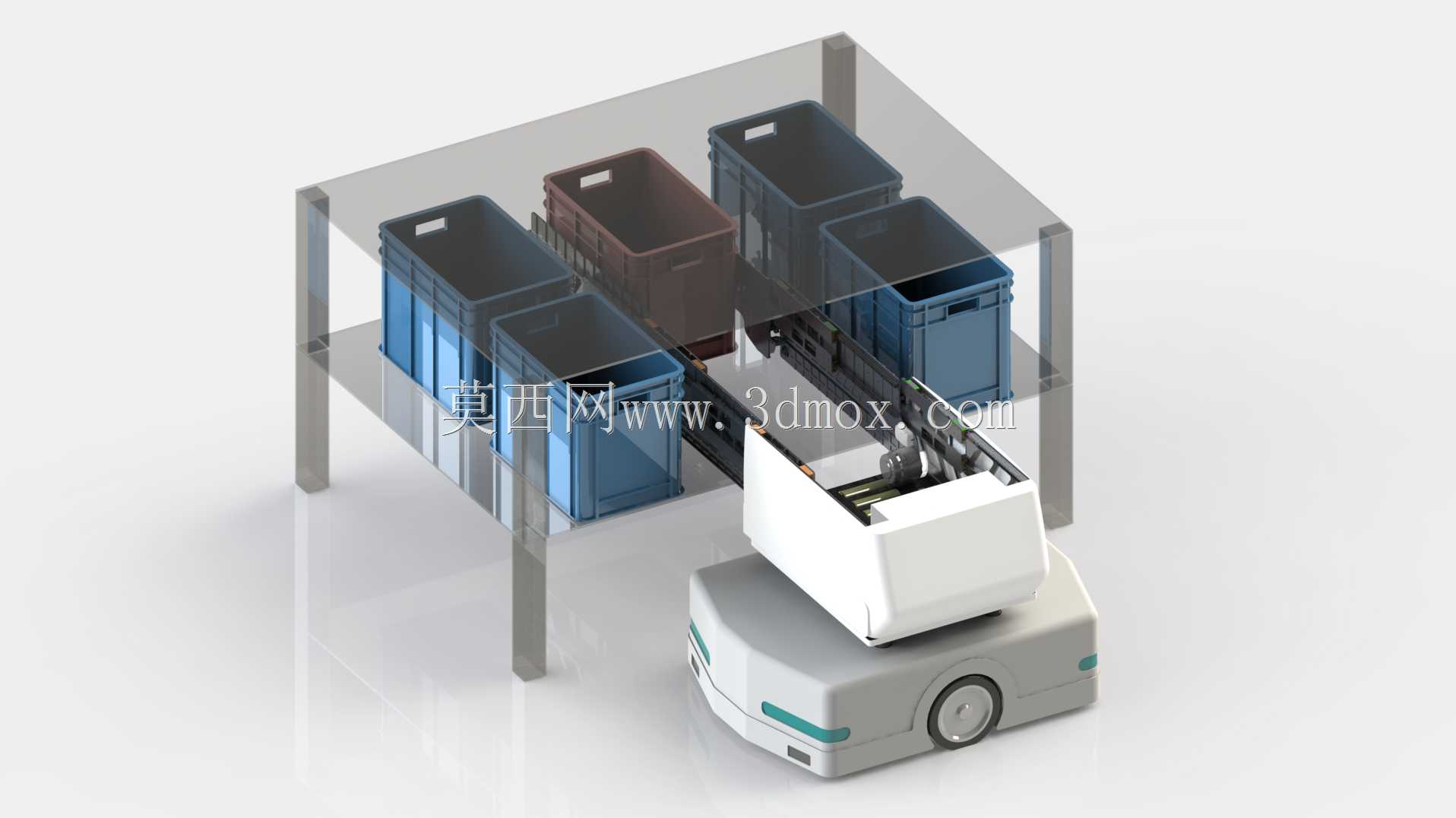

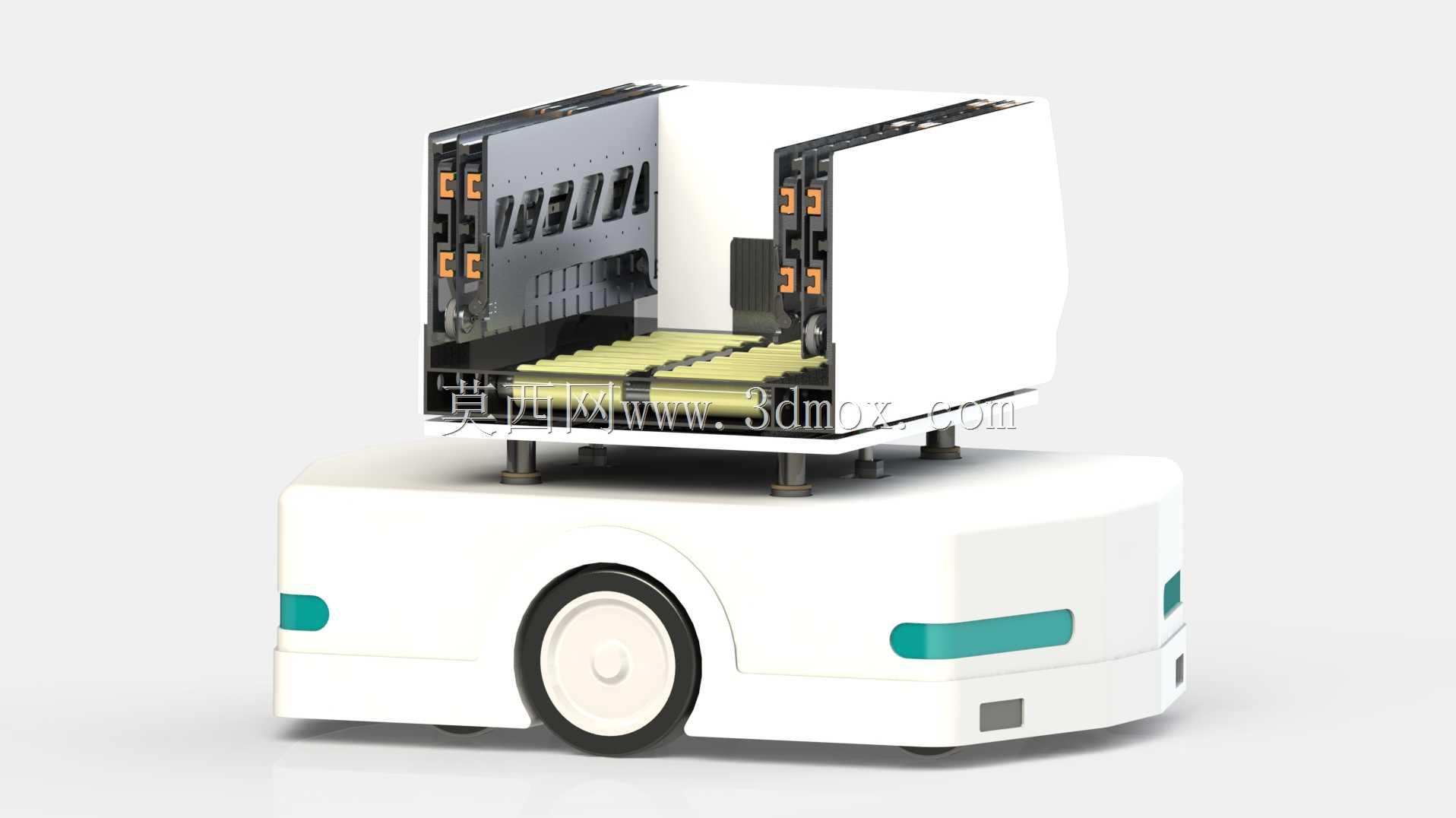

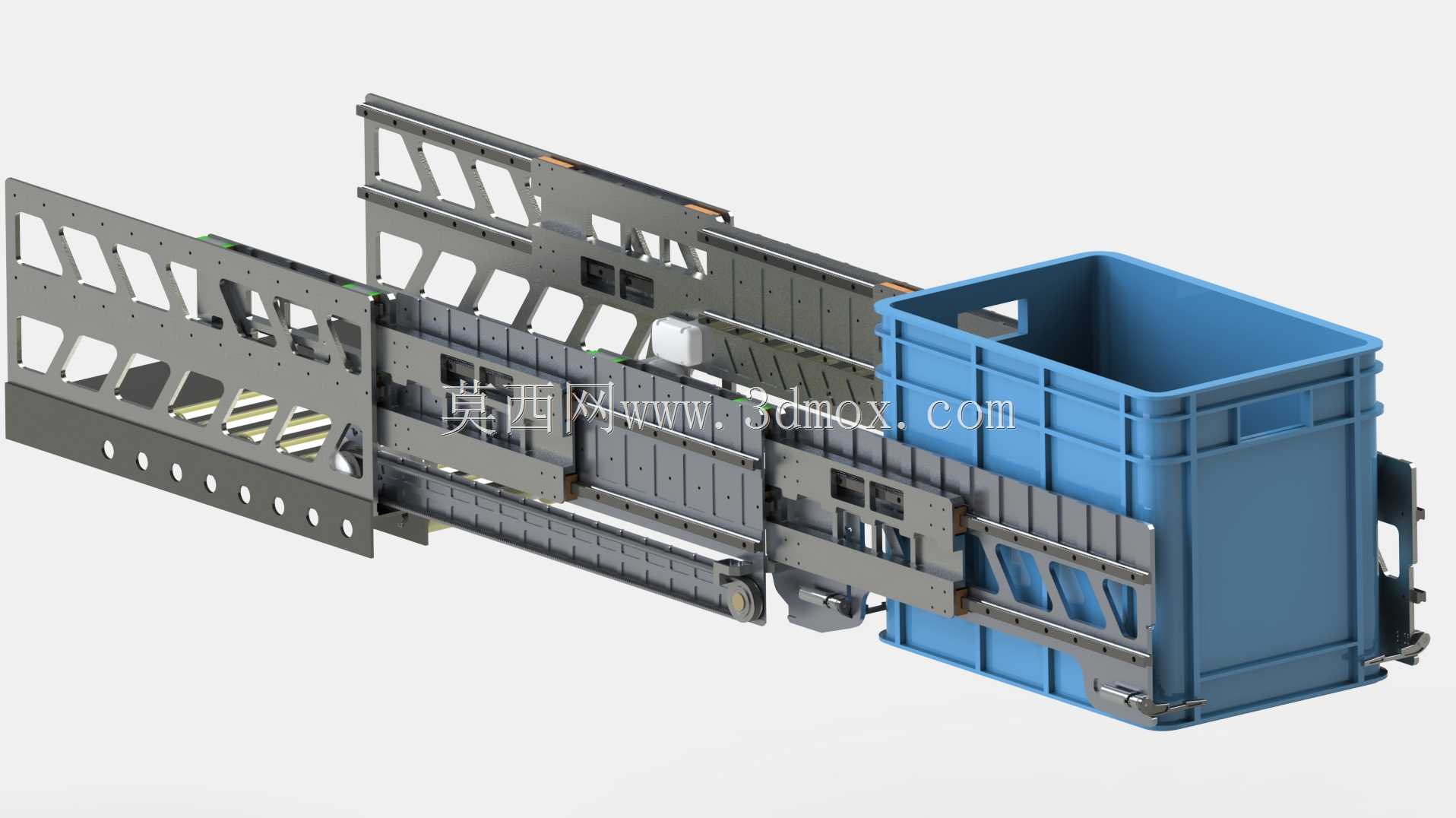

　　这套伸缩移载机构是适配仓储自动导引搬运车的核心作业部件，主要应用于立体仓库巷道内、产线线边缓存区、电商仓储分拣区的物料自动存取场景，可在AGV行驶至货架指定位置后，完成货位与车载承载平台之间的托盘、料箱转移作业，替代人工完成高位货架、窄巷道内的物料取放，适配单深位、双深位货架的存取需求，尤其适合巷道宽度受限、人工操作存在安全隐患的密集仓储场景。从功能实现逻辑来看，该机构采用三级伸缩的结构形式，固定段与AGV车载承载平台刚性连接，中间段、末端叉体通过齿轮齿条配合直线导轨实现同步伸缩，伸出时可完全覆盖货位深度，收回后整体轮廓完全处于AGV车体边界内，不会在行驶过程中与周边货架、防护设施发生干涉。叉体上表面布置的辊条结构，

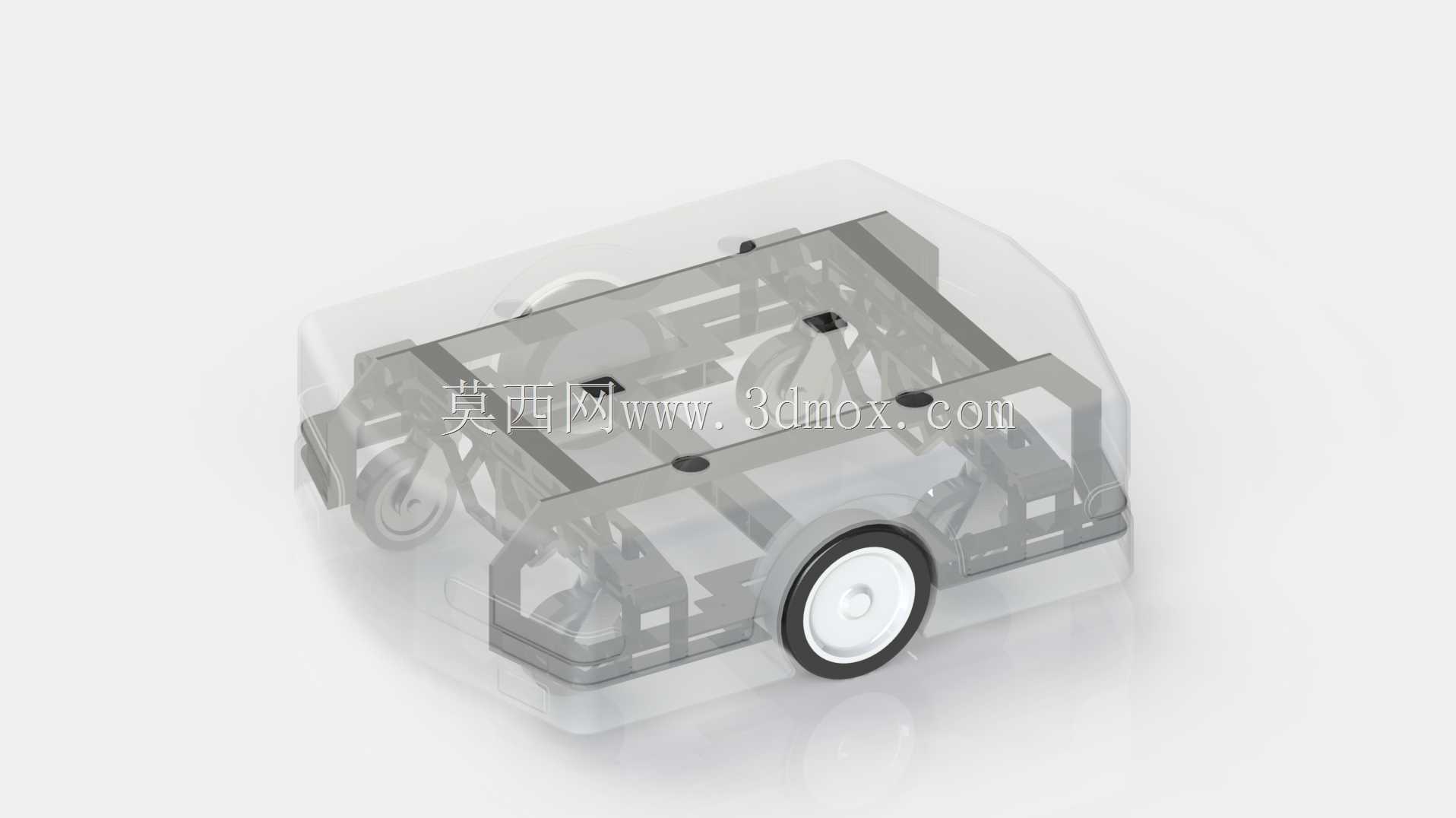

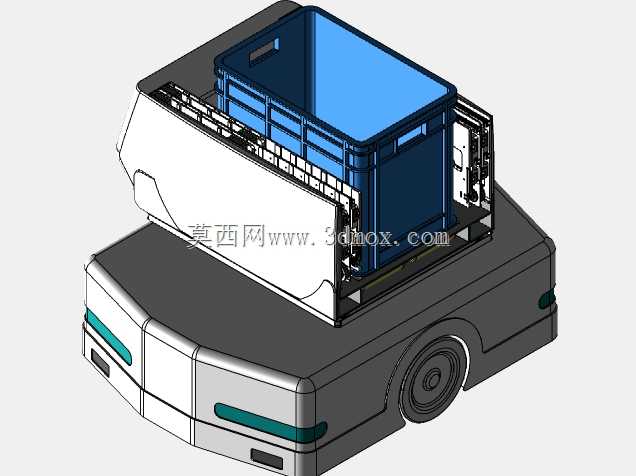

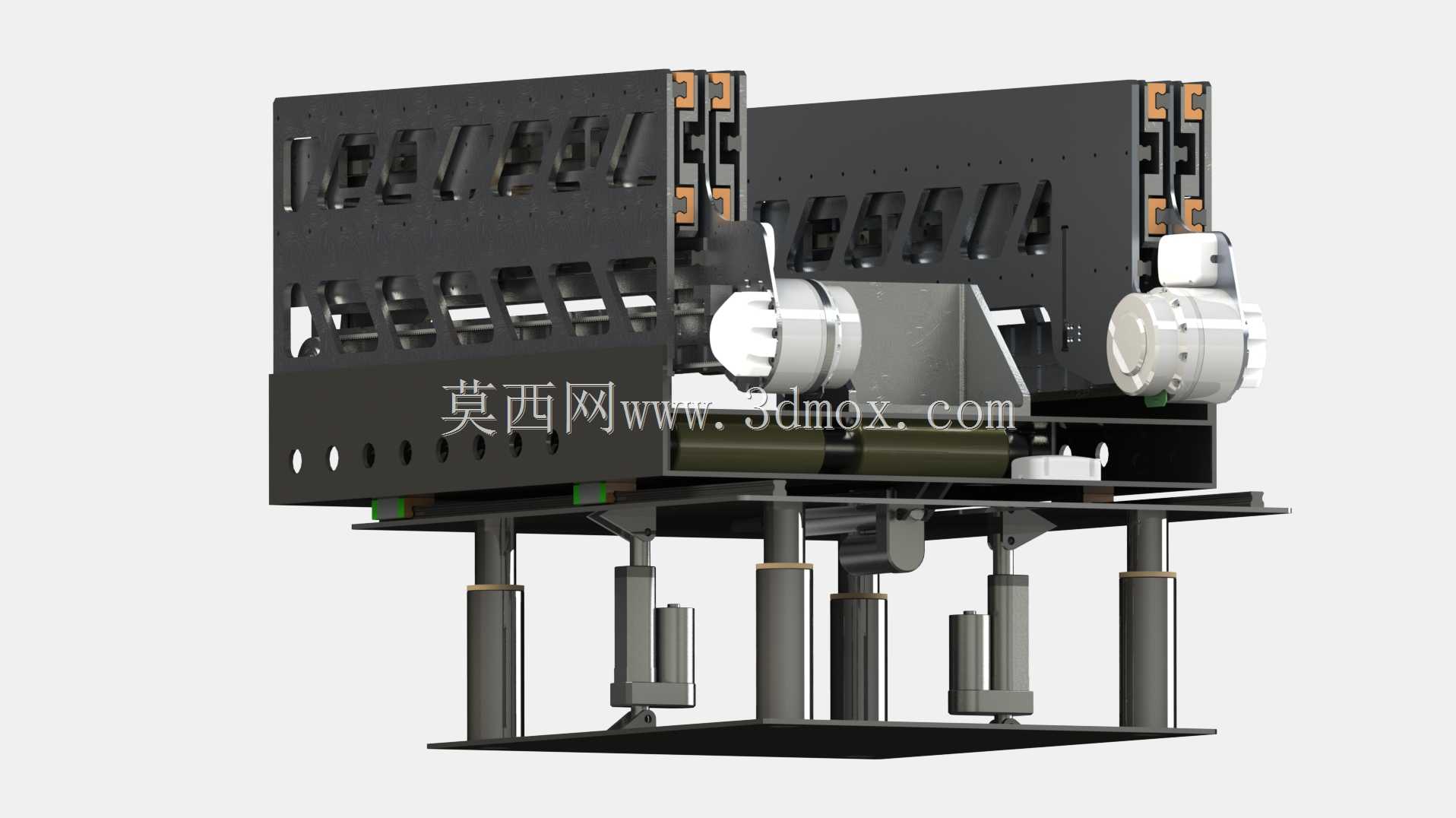

　　可在货叉伸至货位下方后，通过辊条转动带动物料平稳移动至叉体承载面，收回时反向转动将物料推送至目标货位，全程无需额外顶升机构即可完成移载，降低了整体结构的垂直方向占用空间。设计过程中优先考虑了安装边界的适配性，固定段的安装孔位按照常规AGV车载平台的安装基准排布，可直接适配额定负载500kg级别的潜伏式、背负式AGV安装需求，收回状态下整体长度不超过AGV车体长度的1.1倍，伸出最大行程可覆盖1200mm深度的标准货架货位，垂直方向整体厚度控制在180mm以内，可适配低位货架以及多层货架的低层货位存取需求。结构设计上，叉体主体采用铝合金型材拼接成型，在保证整体抗弯强度的前提下降低了机构自重，减少伸缩过程中的惯量冲击，

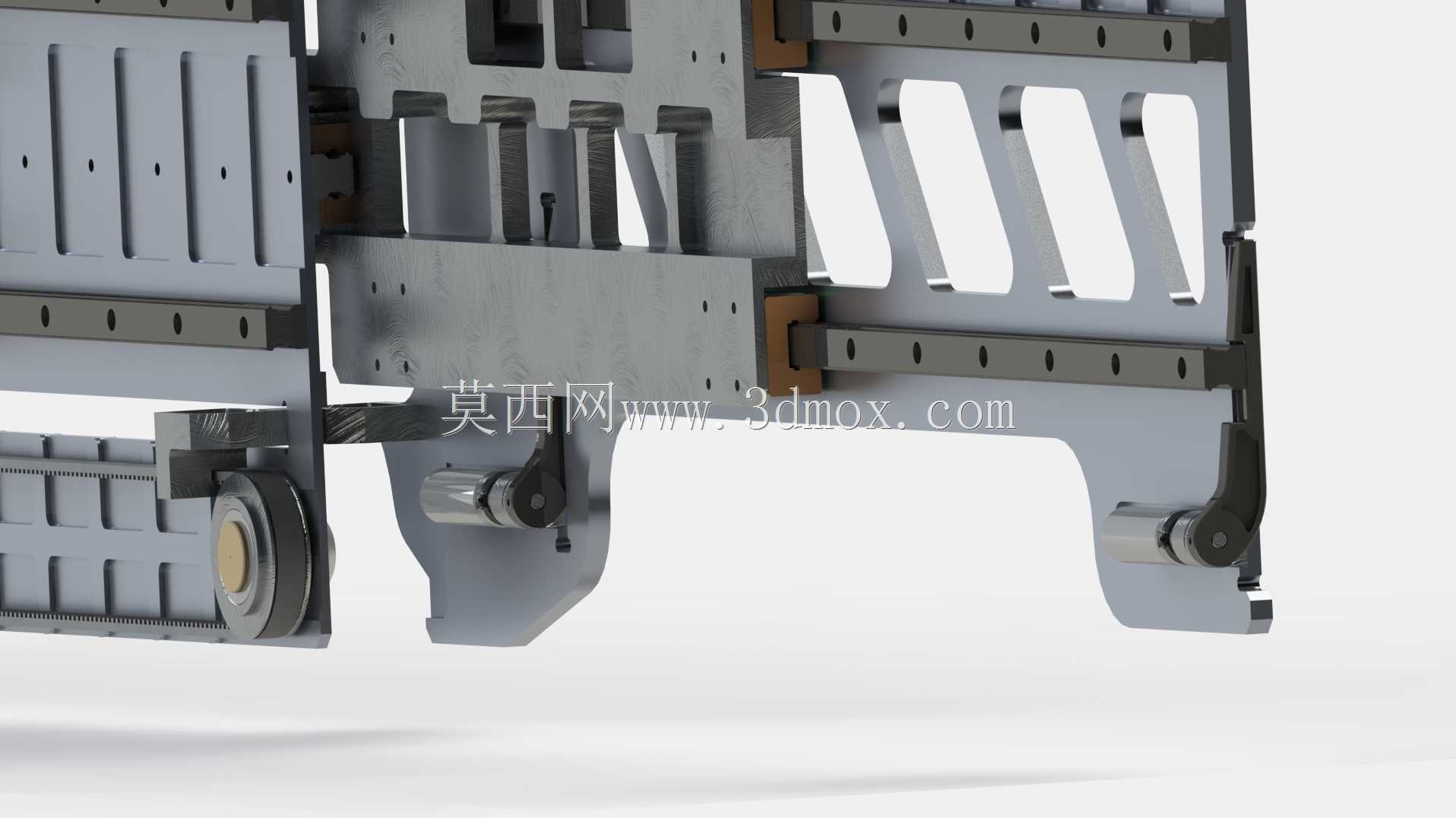

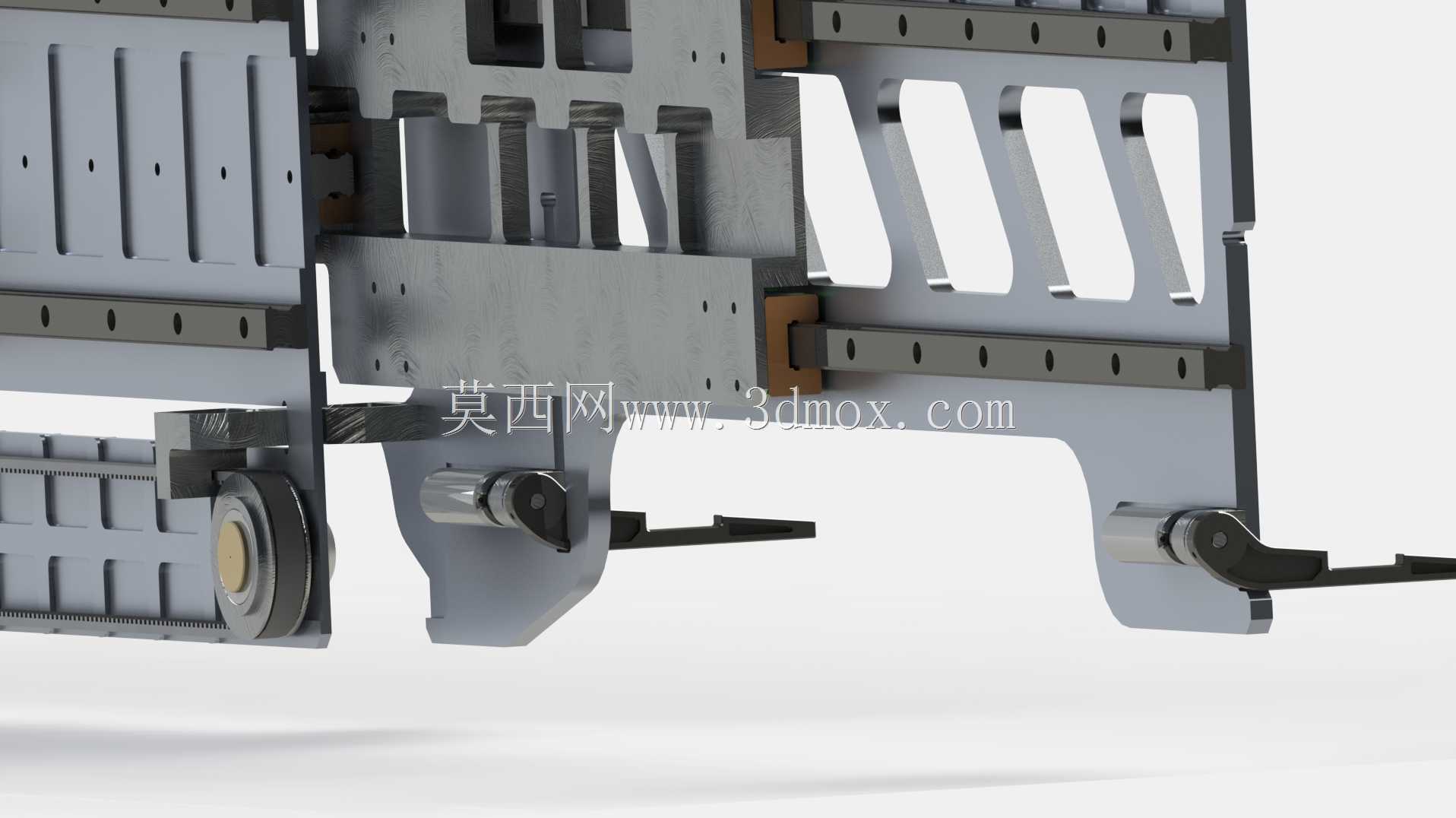

　　导轨副选用带预压的直线导轨，抵消伸缩过程中的偏载力矩，避免叉体伸出末端出现下垂变形，齿轮齿条传动副采用消隙结构，保证伸缩过程的定位精度控制在±1mm以内，满足料箱、托盘的精准对位需求。在实际应用场景中，该机构可配合AGV的导航定位系统，在行驶至货位前完成位置校准，伸缩动作与AGV的驻车锁定动作联动，只有当AGV完全停稳、驻车机构锁定后才会触发伸缩动作，避免移动过程中伸出叉体引发碰撞，收回到位后触发到位传感器信号，AGV才可启动行驶，整套动作逻辑可直接接入仓储管理系统，实现全流程无人化作业。针对仓储场景中常见的偏载工况，设计时在叉体两侧布置了导向限位结构，当物料放置位置存在±20mm以内的偏移时，

　　导向结构可在伸缩过程中自动导正物料位置，避免卡滞，同时在传动链中设置了过载保护结构，当伸缩过程中遇到障碍物、负载超出额定值时，传动机构自动打滑并触发停机信号，避免电机堵转损坏以及结构变形。该结构的设计没有采用复杂的多连杆机构，全部采用标准化的传动、导向零部件，后期维护时可直接替换同规格标准件，降低运维成本，同时整体模块化的结构形式，可根据不同的货位深度、负载需求调整叉体长度以及传动件规格，快速适配不同参数的AGV车型，无需重新设计整体安装接口。
