土耳其TB2察打一体无人机结构设计

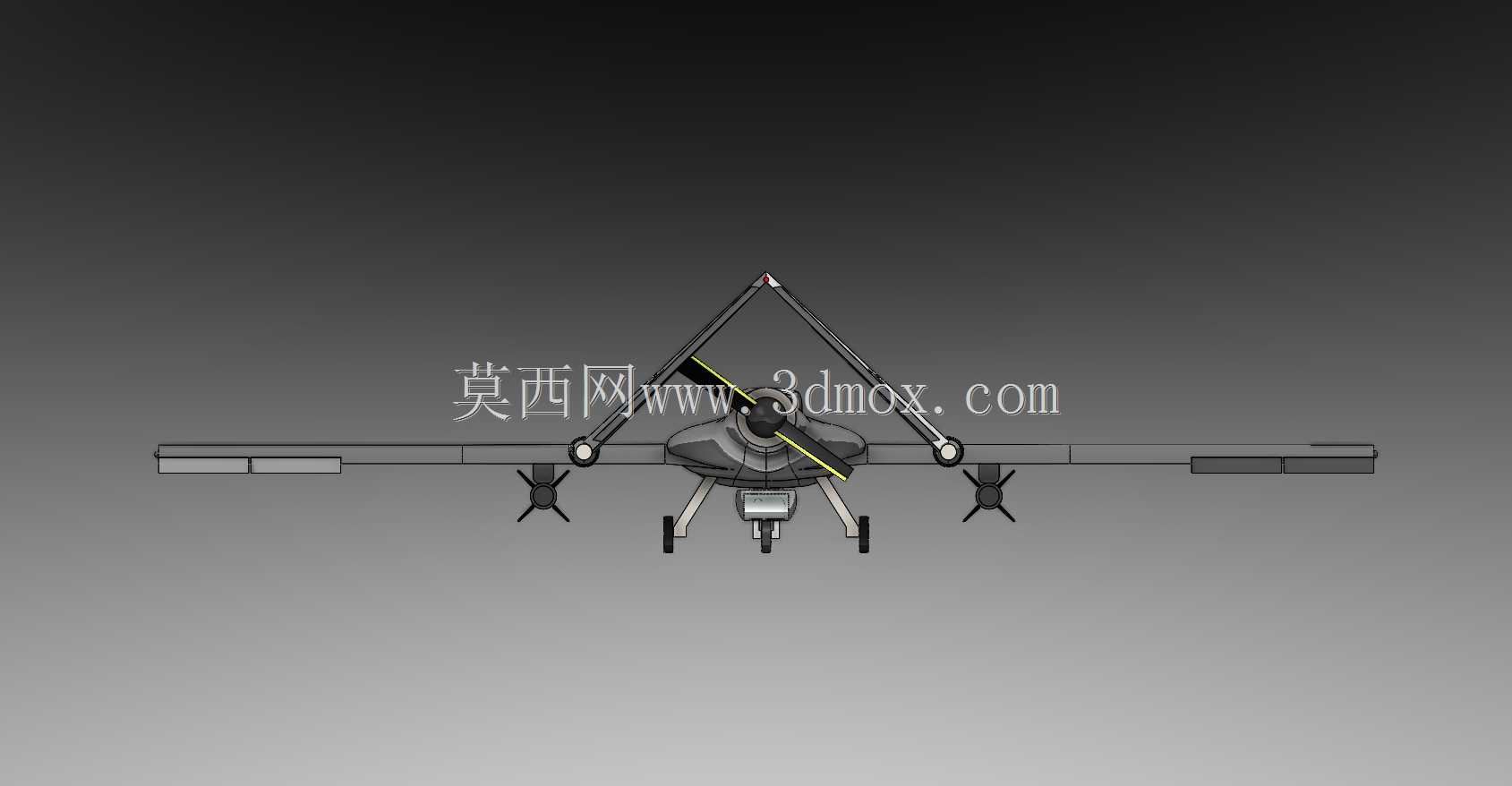

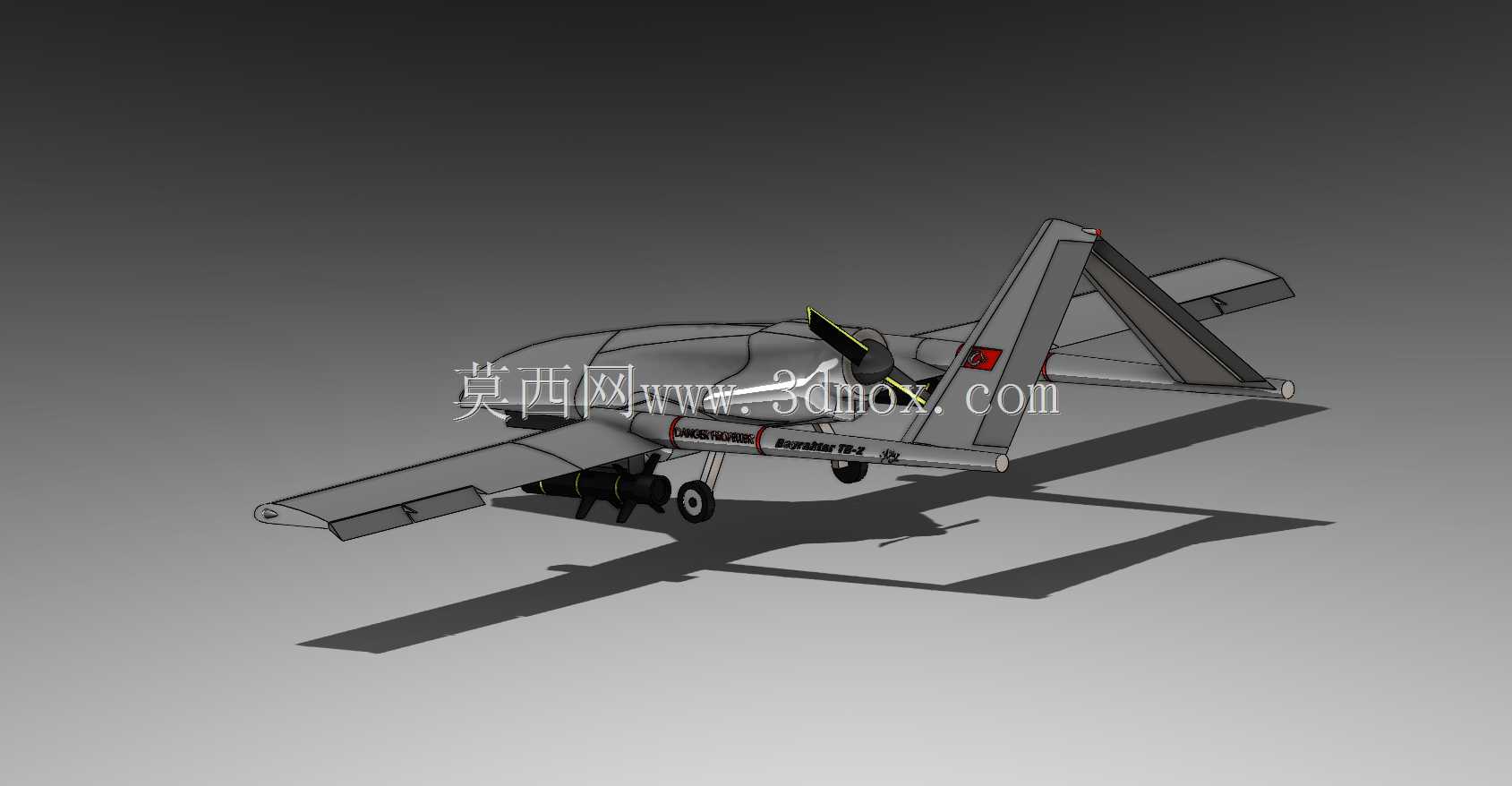

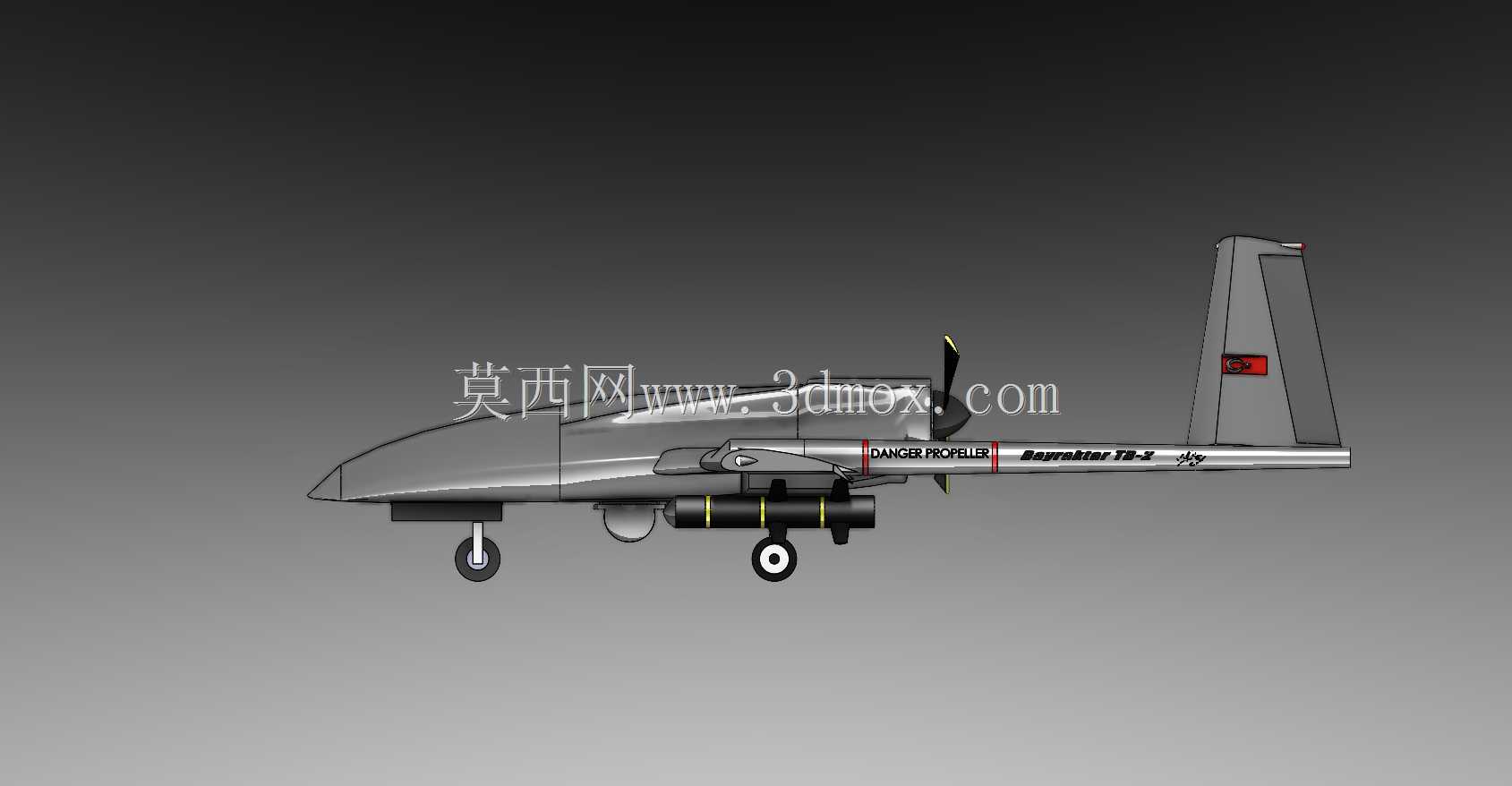

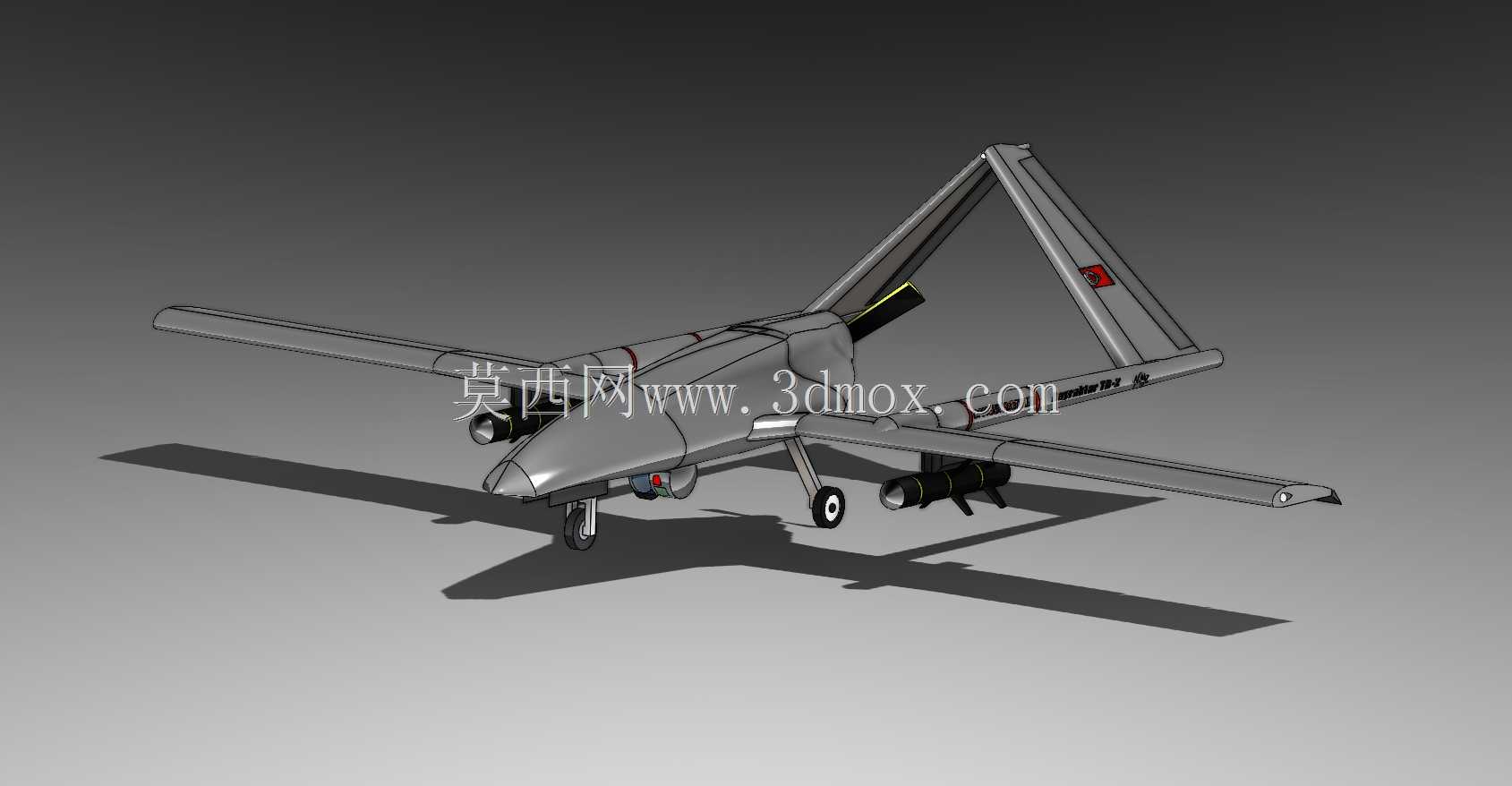

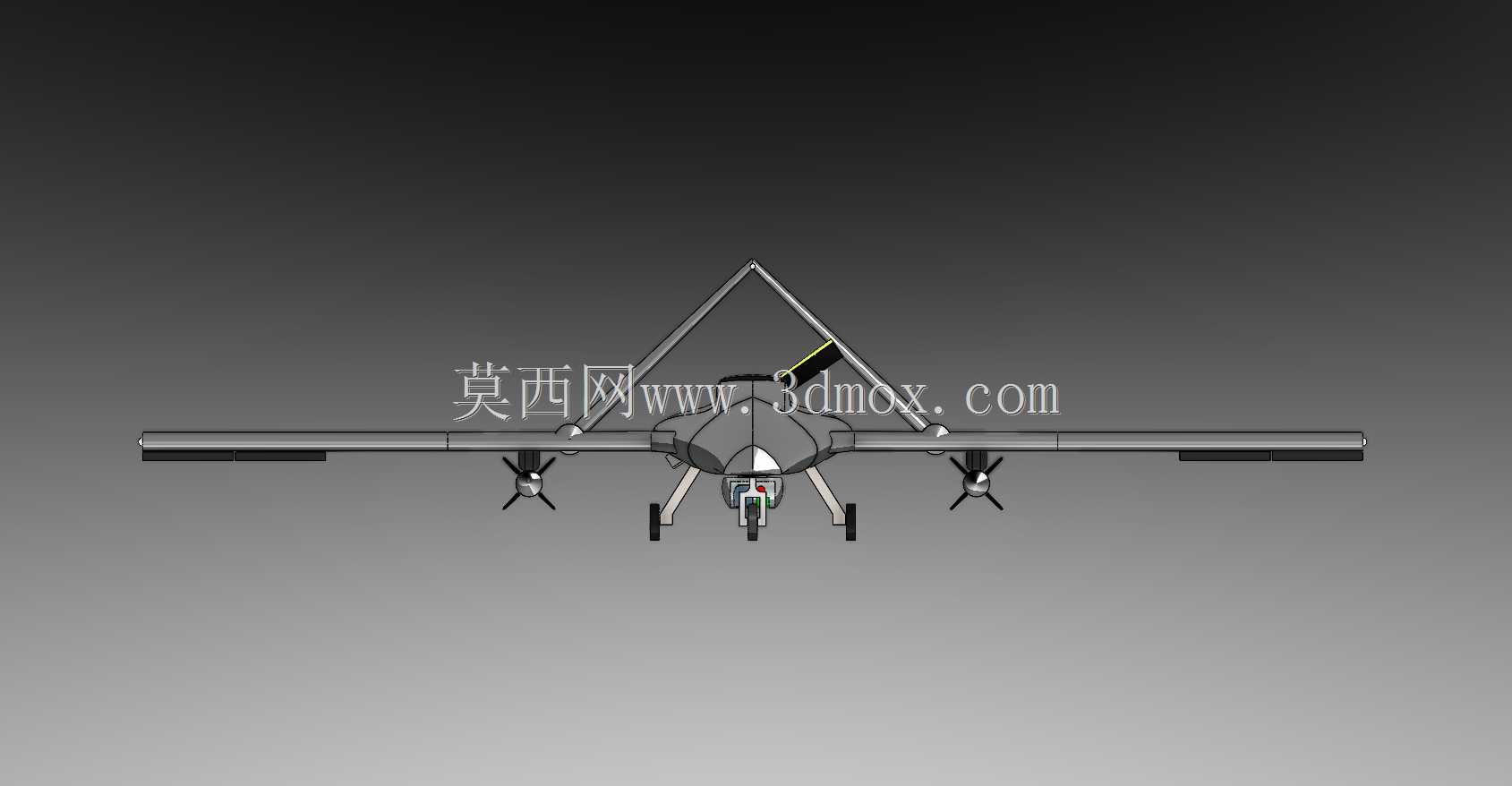

　　该款固定翼察打一体无人机的结构设计，重点围绕长航时低空侦察、战术精确打击的核心任务场景展开，整体气动布局采用常规上单翼、倒V型尾翼的成熟构型，在兼顾低速飞行稳定性的同时，有效降低了尾部结构的雷达反射截面积，适配前线低空突防的作业需求。从结构设计逻辑来看，机身主体采用模块化分段设计思路，前舱段预留光电侦察载荷、航电控制模块的安装接口，中部舱段匹配动力系统、燃油储箱的安装空间，后段尾撑结构直接连接尾翼组件与动力输出端，各段之间采用定位销加紧固件的连接形式，既便于野外场景下的快速拆装维护，也能控制整体结构重量，满足长航时飞行的载荷冗余要求。机翼部分采用平直翼型设计，翼展与机身长度的比例经过多轮气动仿真校核，在低速巡航状态下可提供足够升力，

　　降低单位航程的动力消耗，机翼下表面预留两组武器挂点接口，可匹配小型精确制导弹药的安装需求，挂点位置经过重心校核，挂载弹药后不会破坏整机的重心配平范围，避免影响飞行操控稳定性。起落架采用前三点式固定起落架结构，没有设计复杂的收放机构，一方面降低了结构复杂度与整机重量，另一方面也适配前线简易跑道的起降需求，起落架的缓冲行程经过参数匹配，可吸收简易道面起降时的冲击载荷，避免冲击传递至机身内部的精密航电部件。尾翼采用倒V型布局，将传统水平尾翼与垂直尾翼的功能整合为两个倾斜布置的尾翼面，在保证航向与俯仰操控效率的前提下，减少了尾翼结构的零件数量，同时降低了飞行过程中的尾部阻力。整体建模过程中对所有零件的壁厚、

　　连接位置的应力集中区域都做了细节处理，零件尺寸控制在适合小批量加工甚至3D打印制作验证样机的范围，各部件之间的安装边界都预留了合理的装配公差，可直接用于原理样机的结构验证、航空科普教学展示，也能作为同类型无人机结构设计的参考蓝本，帮助设计人员快速梳理固定翼无人机的结构布局逻辑、载荷安装边界与气动外形的匹配关系。
