DLG型遥控电动滑翔机结构设计方案

　　这款DLG型遥控电动滑翔机的结构设计，核心围绕无动力滑翔阶段的低阻特性与电动动力段的推力匹配展开，在航模运动、航空科普教具、小型低空航拍搭载平台等场景中均有适配空间。日常户外休闲飞行场景下，该机型可利用热气流完成长时留空，无需持续依赖动力输出，对飞手的操作容错率也做了针对性优化；在航空教学场景中，其清晰的气动布局与模块化结构，可作为低速空气动力学、小型飞行器结构设计的具象演示载体，方便学习者理解翼型选型、重心配平、操纵面舵效匹配等核心知识点。

　　从功能特性来看，整机采用碳纤维复合材料作为主承力结构基材，机翼主梁、机身纵梁位置铺设连续碳纤维铺层，兼顾结构强度与整机重量控制，机翼与机身采用快拆式插接结构，无需额外工具即可完成外场快速组装与拆解，收纳后可放入常规尺寸的航模收纳包，方便户外转场携带。电动动力系统集成在机头位置，电机安装座预留了不同规格外转子无刷电机的安装孔位，可根据飞行需求搭配不同直径的折叠螺旋桨，动力输出时可完成爬升动作，动力关闭后螺旋桨可自动顺桨，最大程度降低滑翔阶段的空气阻力。操纵面包含副翼、升降舵两个核心舵面，舵机安装位做了埋入式处理，舵机走线全部隐藏在机身与机翼内部，避免外露线路干扰气流，舵面铰链采用轻质薄膜铰链，既保证舵面偏转的灵活性，也能减少操纵间隙带来的舵效损失。

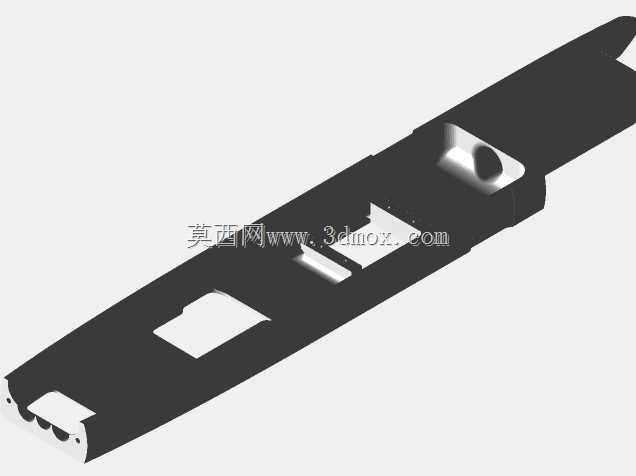

　　设计思路上，首先针对DLG机型手抛发射的受力特性，对机翼根部、机头位置做了局部加强，手抛发射瞬间的冲击载荷可通过加强层均匀传递到整个机身纵梁，避免局部应力集中导致的结构损坏。翼型选用低速高升阻比的平凸翼型，机翼前缘做了钝化处理，降低低速飞行时的失速速度，即使在小速度滑翔状态下也能保持足够的升力，减少失速坠机的概率。整机重心设计在机翼弦长30%的位置，这个重心区间既可以保证滑翔阶段的纵向稳定性，也不会因为重心过于靠前导致俯仰操纵过于迟钝，飞手可根据自身操作习惯，通过调整机头电池的安装位置小幅调整重心位置，适配不同的飞行风格。尾翼采用常规布局的平尾加垂尾结构，平尾与垂尾均采用薄型对称翼型，在保证操纵效率的同时尽可能减少结构重量，尾翼与机身的连接采用插接式结构，外场飞行时如果出现尾翼磕碰损坏，可快速更换备用配件，无需对整机结构进行拆解维修。

　　外形尺寸与安装边界方面，整机翼展控制在1.5米级别，机身长度约1.1米，这个尺寸区间既保证了足够的滑翔升力面积，也不会因为尺寸过大导致外场携带不便。机翼的安装角设置为2度，平尾安装角为0度，这个安装角匹配可以保证动力爬升阶段整机的俯仰姿态稳定，不会出现大角度爬升时的力矩突变。电机安装座的中心轴线与机身纵轴线重合，避免动力输出时产生额外的偏航力矩，螺旋桨旋转平面与机头前端的距离预留了15毫米的安全间隙，即使螺旋桨出现动平衡偏差产生小幅振动，也不会磕碰机头整流罩。机翼与机身的插接配合公差控制在0.1毫米，既保证插接后的结构紧密度，不会飞行中出现机翼松脱，也不会因为公差过小导致拆装困难。电池舱设置在机头位置，舱内尺寸可适配3S 1300mAh到3S 2200mAh规格的锂聚合物电池，电池固定采用魔术贴绑带结构，可根据电池尺寸调整绑带位置，同时方便飞行后快速取出电池充电。起落架采用可选配的轻量化尾轮结构，若在平整草地场地飞行可安装起落架完成滑跑起降，若在山地等不具备滑跑条件的场地飞行，可拆除起落架进一步降低整机重量，提升滑翔性能。整机所有外露的结构接缝处都做了倒角处理，减少飞行过程中的气流分离，进一步提升整机的升阻比，在无动力滑翔状态下可获得更平缓的下沉率，延长留空时间。
