VAZ2106车用汽油发动机结构三维数模

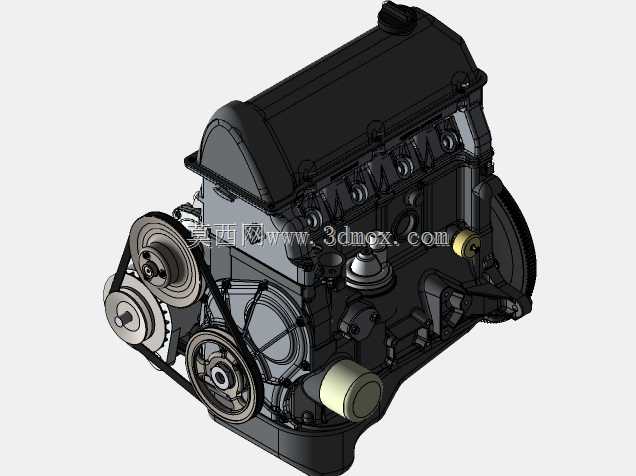

　　这款VAZ2106机型属于小排量直列四缸水冷汽油机，主要适配拉达系列家用乘用车及同平台衍生车型，在民用代步、短途通勤类车辆的动力配套场景中应用广泛，也常被后市场改装玩家用作入门级动力改装的基础机型。从结构设计来看，该机型采用顶置气门布局，缸体为铸铁材质，兼顾了低成本制造与日常使用的耐磨需求，缸盖采用铝合金材质优化散热效率，整体布局紧凑，适配前置后驱车型的机舱布置需求。建模过程中完整还原了正时皮带传动系统、附件驱动轮系、分电器、机油滤清器、进排气接口等外围部件的相对位置，所有安装孔位、配合面的边界尺寸均参照实物测绘参数还原，可直接用于动力总成布置校核、维修教学演示、改装方案验证等场景。从安装边界来看，该机型的发动机悬置安装点位置、

　　变速箱对接法兰尺寸、附件轮系的包络空间均做了精确还原，在做整车总布置时可直接调用该数模进行间隙校核，避免出现转向系统、冷却管路、进排气组件与发动机本体的干涉问题。设计思路上，该机型偏向民用低成本定位，结构简单可靠，维修便利性强，外围附件的布置预留了足够的拆装操作空间，日常更换正时皮带、火花塞、机油滤芯等保养操作无需抬下发动机即可完成。数模中完整呈现了缸体、缸盖、油底壳、气门室盖、正时罩、皮带轮、张紧轮、水泵、发电机安装位等结构的细节，各部件的装配关系清晰，可拆解查看内部曲柄连杆机构、配气机构的运动逻辑，对于学习汽油机结构、开展整车动力匹配设计、制作维修培训教具都有实际参考价值。在做改装方案设计时，可基于该数模直接修改进气管路、排气歧管、凸轮轴等性能部件的结构，验证改装部件与周边附件的间隙是否满足要求，省去反复测绘实车的步骤，提升设计效率。
