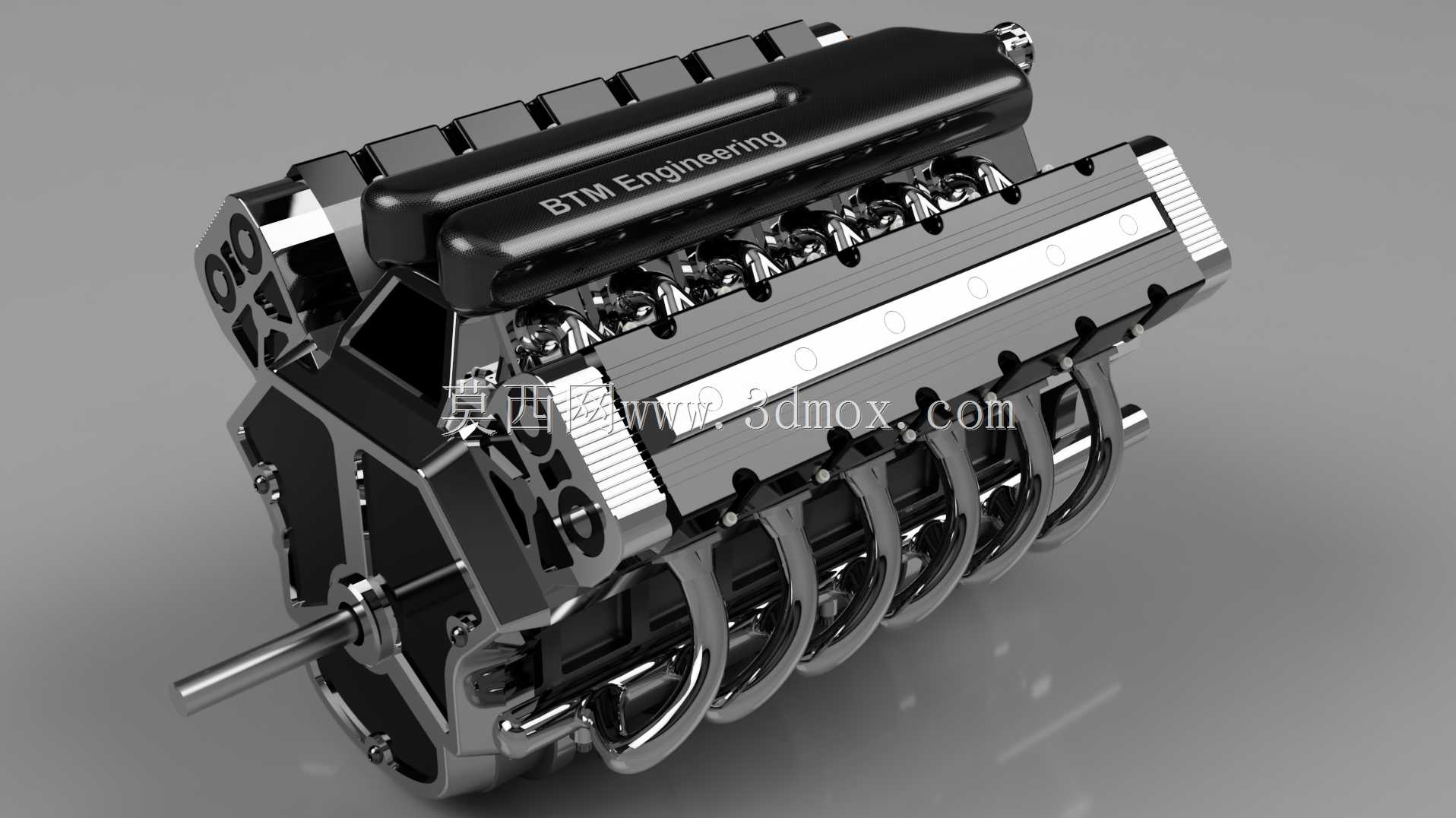

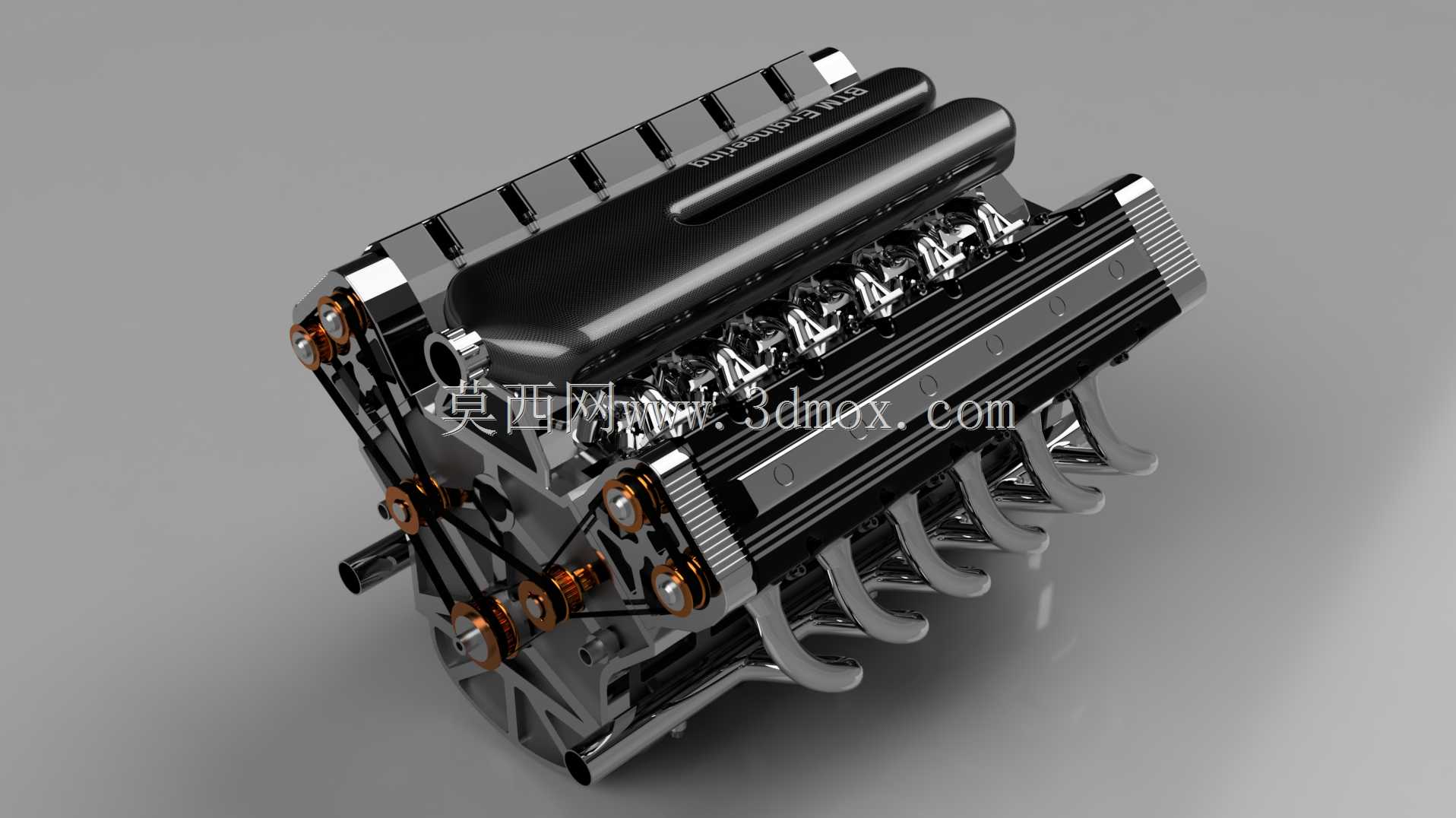

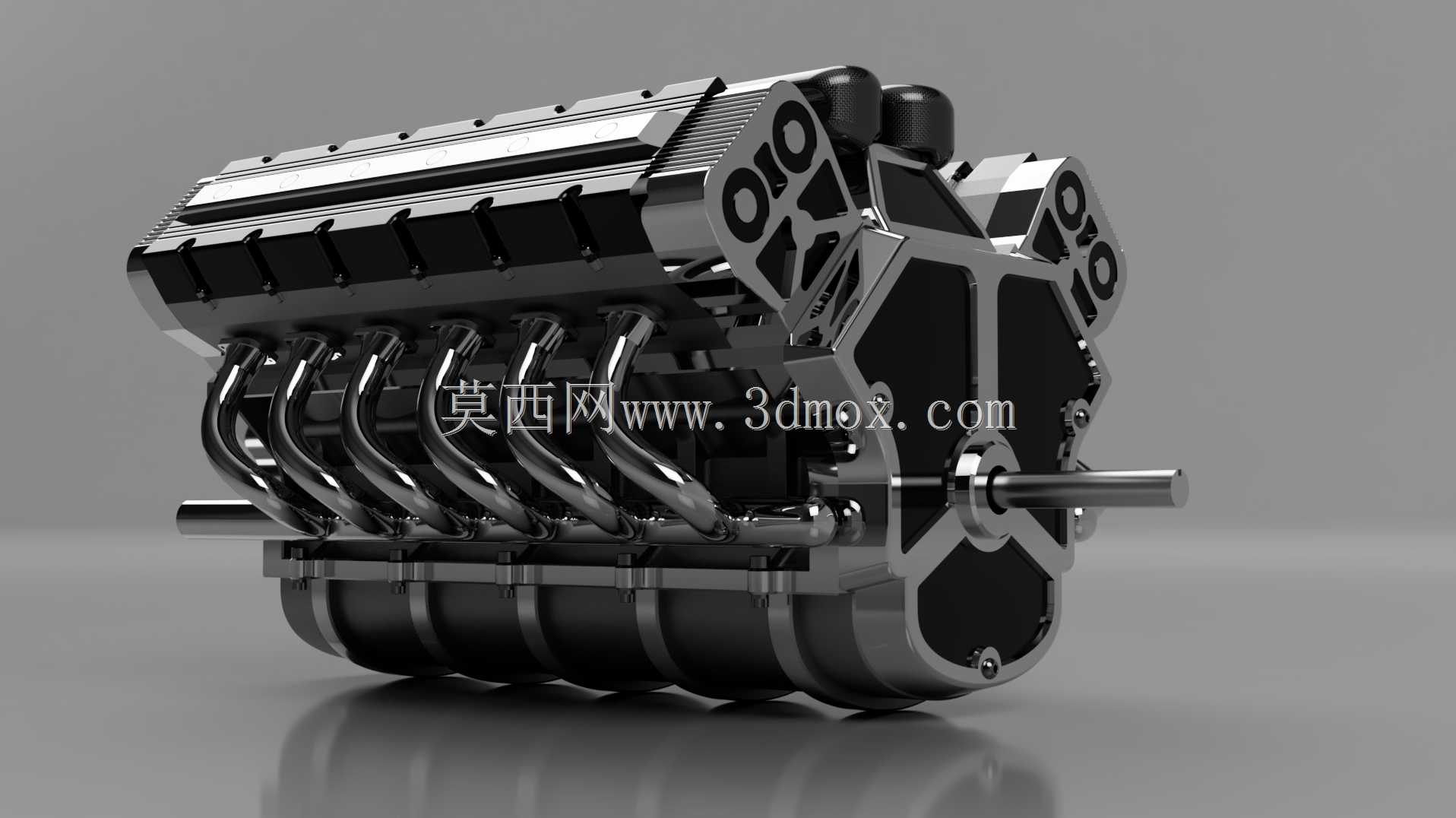

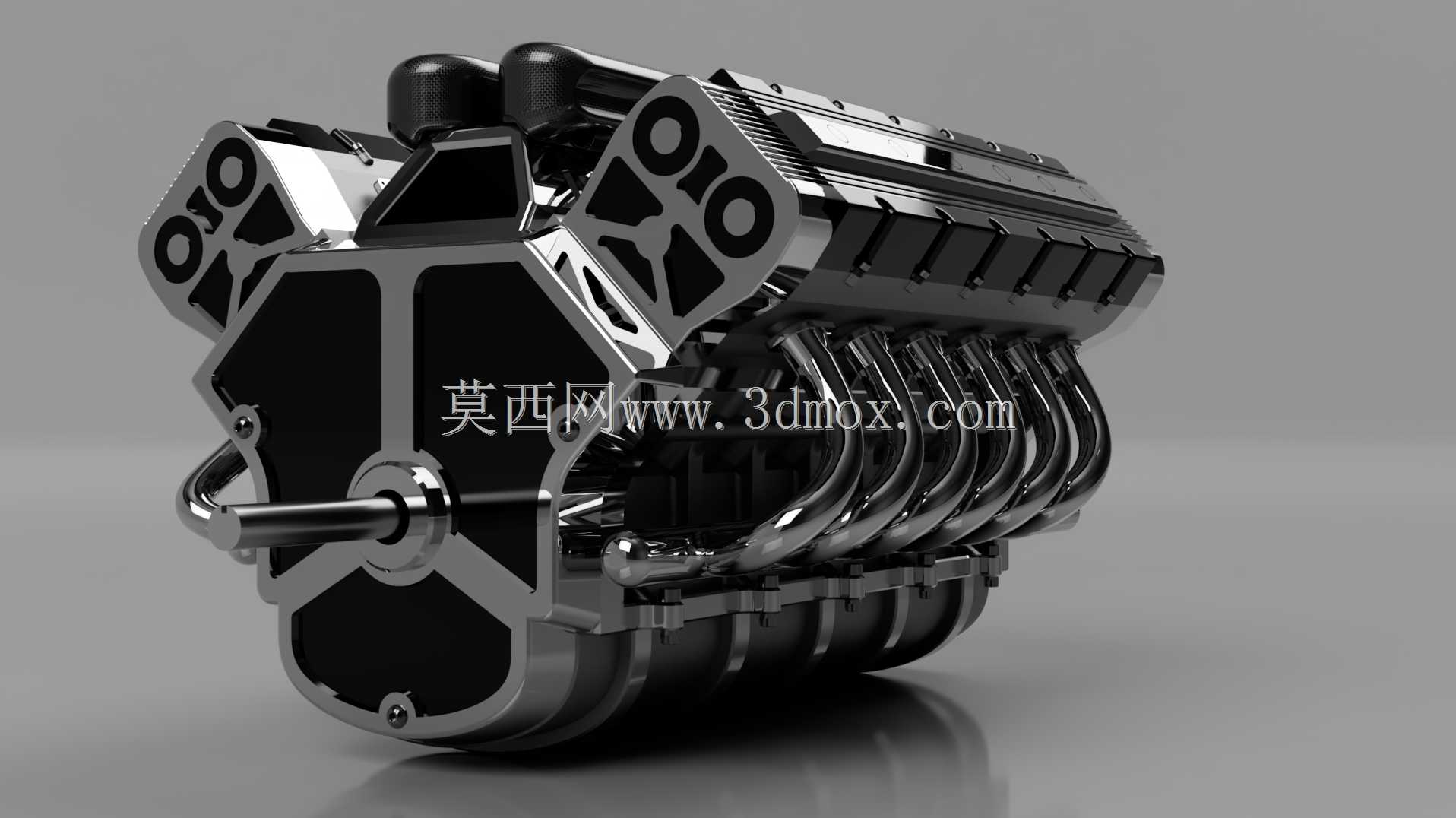

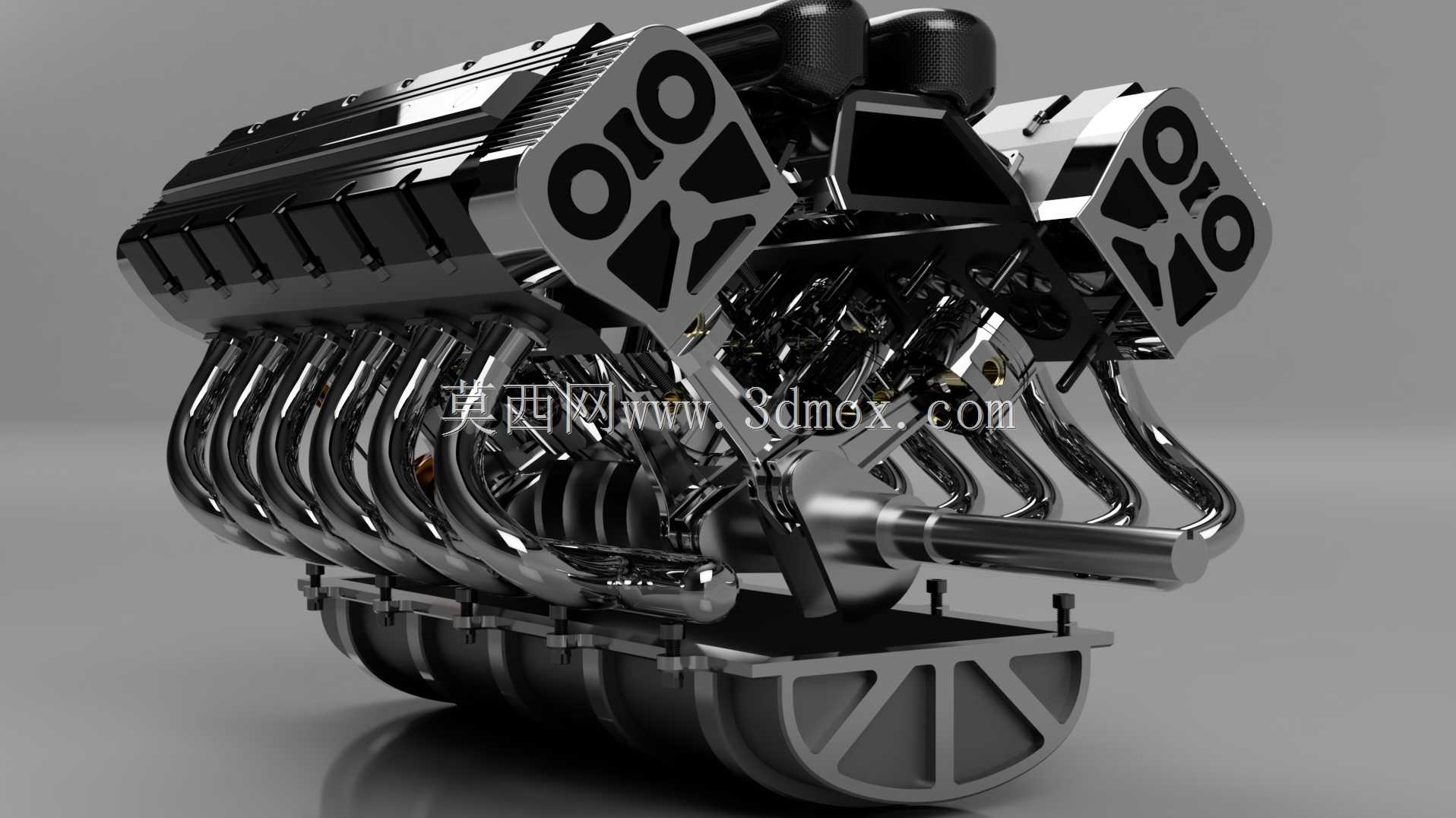

V型十二缸内燃机动力总成结构展示

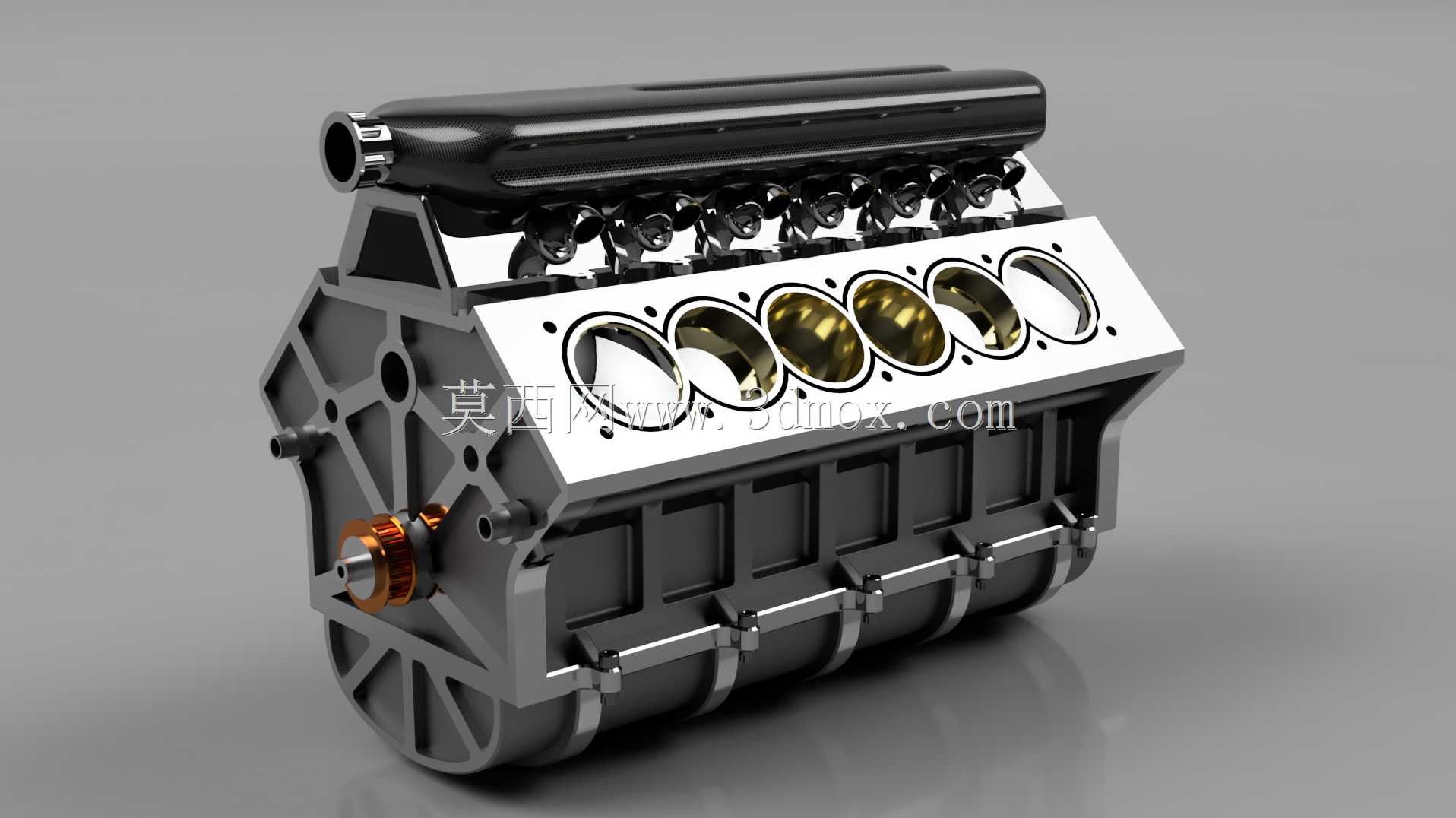

　　不需要额外加装平衡轴结构就能抵消绝大多数往复惯性力，既简化了缸体内部的结构复杂度，也减少了平衡轴带来的额外动力损耗和运转噪声。整个动力单元的核心承载结构为整体式铝合金缸体，两列气缸的缸套采用过盈配合嵌入缸体基体，缸体下部集成了加强型的曲轴箱承力结构，主轴承盖采用横向螺栓与缸体侧面锁紧，相比传统的竖向螺栓锁紧结构，能够承受更高的曲轴运转冲击载荷，适配高转速下的大扭矩输出工况。曲轴采用全支撑设计，十二个主轴颈分别对应每一个曲柄销位置，每两个连杆错列布置在同一个曲柄销上，分别连接左右两列对应的气缸活塞，连杆采用涨断式工艺加工，杆身截面为工字型结构，在保证结构强度的前提下尽可能降低往复运动部件的质量，减少高转速下的惯性力负载。在高性能乘用车辆、专业赛事赛车以及高端豪华车型的动力系统选型中，V型十二缸内燃机始终是大排量高功率动力方案的典型代表，这类动力单元通过两列呈V型夹角布置的气缸组，在有限的发动机舱横向空间内实现了十二缸的大排量配置，相比直列六缸或V型八缸机型，能够在更低的转速区间输出峰值扭矩，同时通过两列气缸交替做功的运行逻辑，大幅降低动力输出的脉冲波动，让曲轴运转的平顺性达到自吸发动机的顶尖水准，哪怕是匹配大负载的豪华车型传动系统，也能在怠速和全工况区间保持极低的振动传递。从结构设计的角度来看，这款V12内燃机采用了经典的60度V型夹角布局，这个夹角数值是十二缸机型实现一阶、二阶振动自平衡的最优角度，

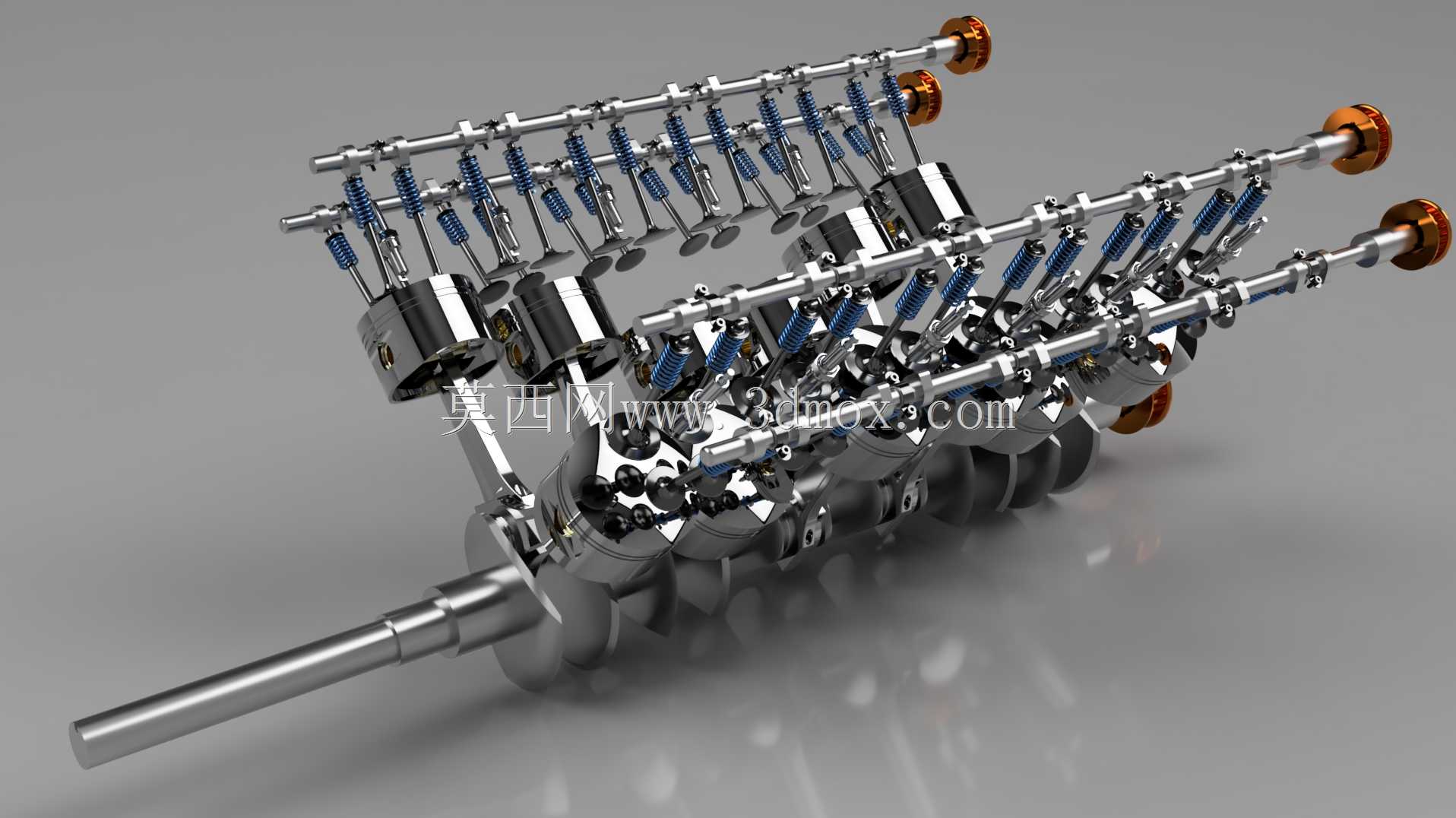

　　活塞采用轻量化铝合金锻造结构，裙部喷涂石墨减摩涂层，活塞环采用三道环设计，分别为两道气环和一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。配气机构采用顶置双凸轮轴布局，每列气缸配备独立的进气和排气凸轮轴，凸轮轴通过正时链条由曲轴前端驱动，进排气门采用液压挺柱驱动，能够自动补偿气门间隙，不需要定期进行间隙调整，降低了后期维护的复杂度，气门弹簧采用不等距弹簧设计，避免高转速下出现气门弹簧共振导致的气门关闭不严问题。缸盖部分采用集成式排气歧管设计，将排气通道直接集成在铝合金缸盖内部，能够利用冷启动阶段的排气温度快速提升冷却液温度，缩短暖机时间，同时降低排气系统的整体重量，

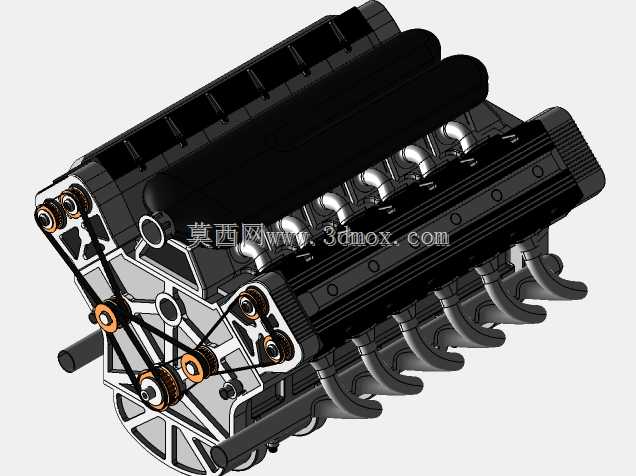

　　进气侧配备了长行程的进气歧管，能够利用进气谐振效应提升中低转速区间的进气效率，优化扭矩输出曲线。从安装边界来看，这款V12内燃机的整体外形尺寸适配纵置后驱或四驱车型的发动机舱布局，前端轮系集成了水泵、发电机、空调压缩机等附件的安装位，所有附件的驱动皮带采用自动张紧轮结构，不需要定期调整皮带张紧度，发动机的悬置安装点分布在缸体两侧和变速箱连接端的下部，能够将运转过程中产生的振动通过悬置软垫充分过滤，避免传递到车身结构。在实际的工程应用场景中，这类V12内燃机除了搭载在民用高性能车型上，也常被改装用于专业的直线加速赛事、船舶舷内动力以及小型固定翼飞行器的动力改装，其稳定的运转特性和充足的功率储备，能够满足不同场景下的持续高负载运行需求。

　　建模过程中，所有运动部件的装配关系都严格按照实际工程的配合公差进行匹配，曲轴与主轴承座的转动配合、活塞与缸壁的滑动配合、凸轮轴与挺柱的接触关系都完全还原真实结构的运动逻辑，甚至连正时链条的传动路径、张紧器的压紧结构、机油泵的驱动方式都做了完整的结构还原，能够直观展示四冲程内燃机从进气、压缩、做功到排气的完整工作循环，以及各个部件在运转过程中的运动时序关系，对于动力系统结构学习、整车动力总成匹配选型、发动机原理教学演示都有很高的参考价值，能够帮助结构设计从业者快速理解大排量V型多缸发动机的布局逻辑和结构设计要点，在进行相关动力单元的改装或全新设计时，能够参考这类成熟机型的结构布置方案，规避设计过程中容易出现的结构干涉、振动平衡、润滑回路布置等常见问题。
