全自动立式圆瓶不干胶贴标设备结构

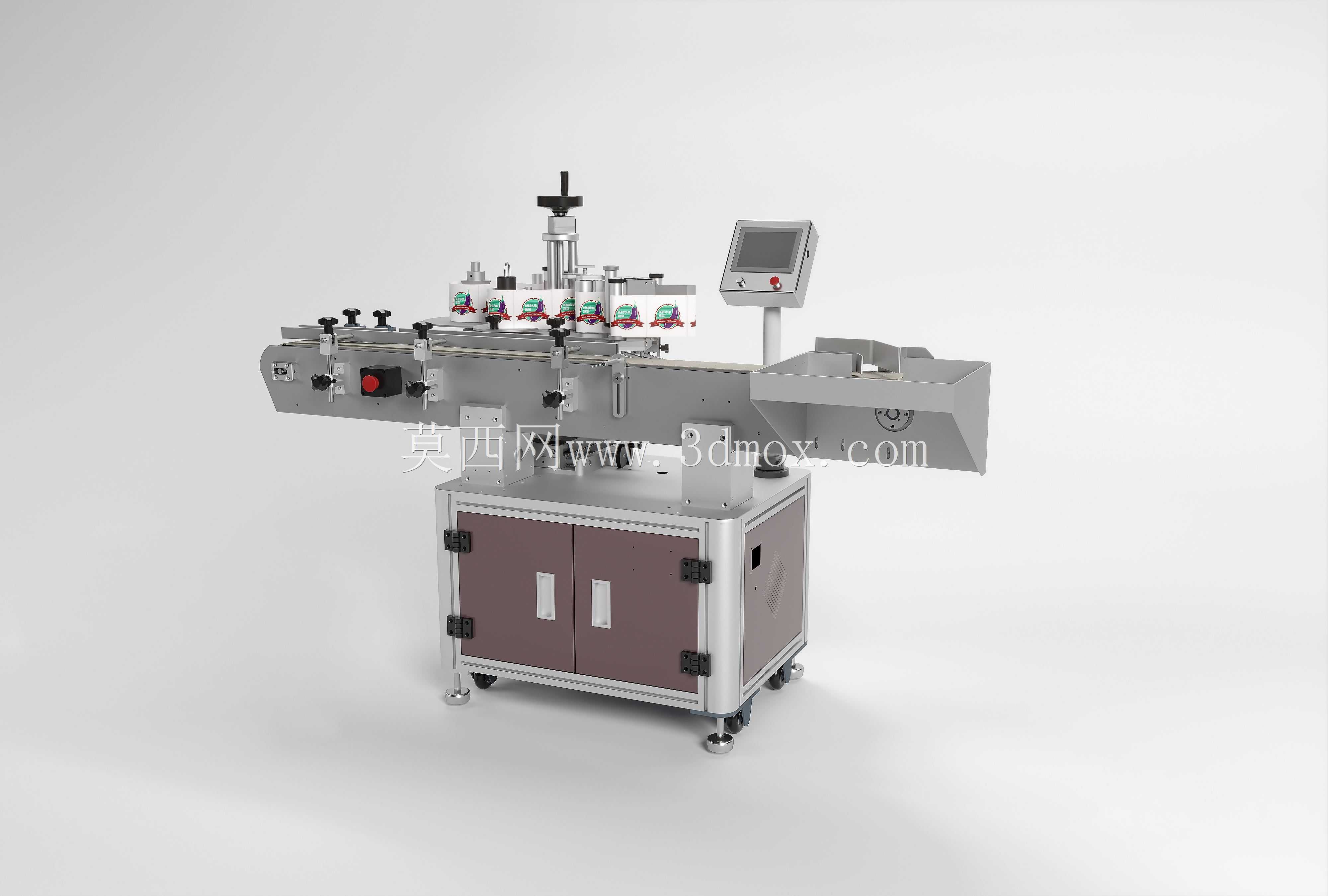

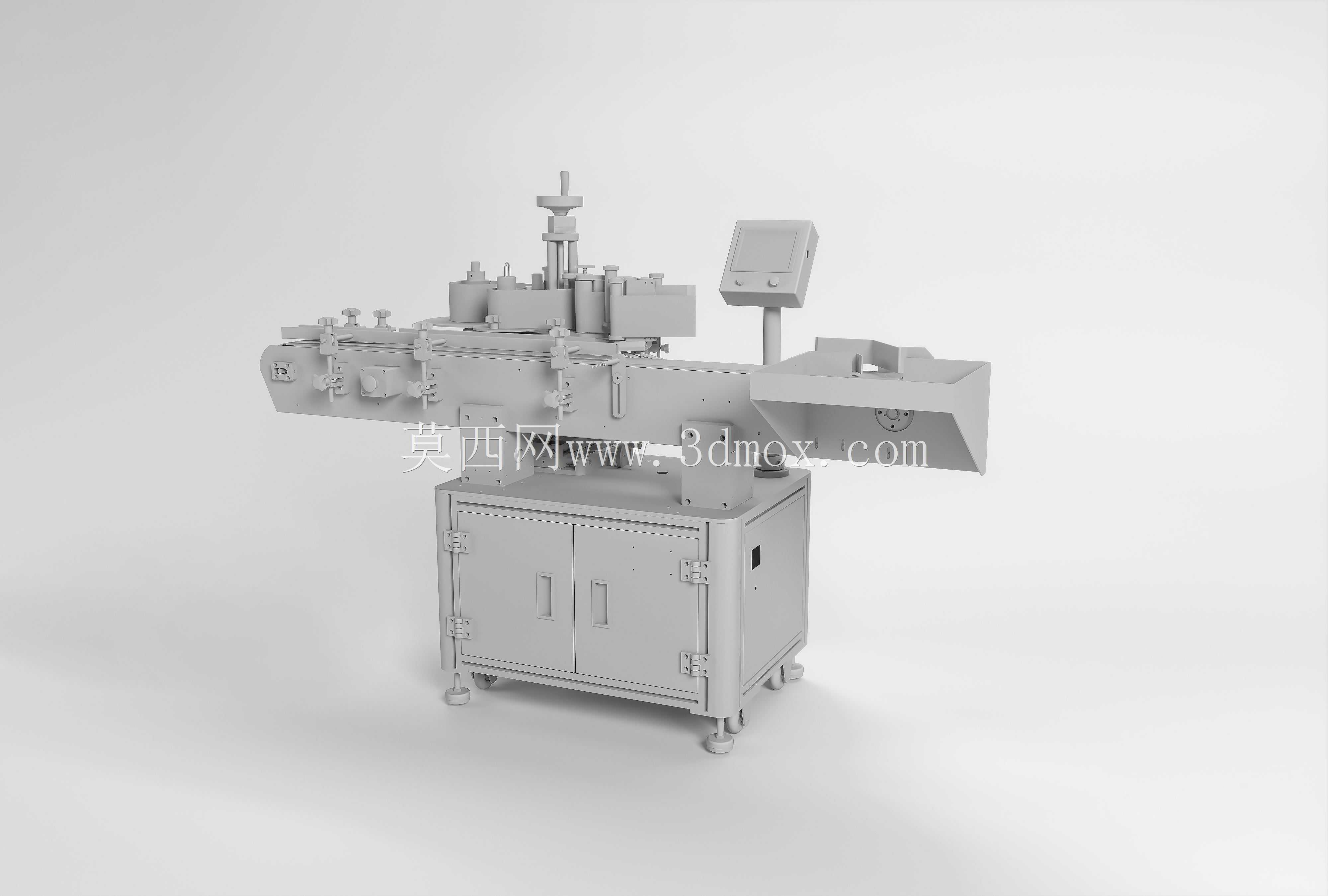

　　这款立式圆瓶贴标设备主要面向食品、医药、日化行业的瓶装产品包装工序，可适配玻璃、PET、金属材质的圆柱型容器，完成瓶身周向不干胶标签的自动贴附作业，能直接对接前端灌装线、后端装盒线组成连续生产链路，也可单机独立完成离线贴标工序，适配直径范围覆盖常规口服液瓶、饮料瓶、日化洗护瓶等常见圆瓶规格，无需更换复杂工装即可在调节范围内完成不同瓶型的切换。设备整体采用铝型材框架搭配钣金柜体的结构设计，下部柜体预留电气元件安装空间，带刹车万向脚轮搭配可调支撑脚，既满足车间内转线移动的需求，也能保证生产运行时的设备稳定性，柜体上部的输送线采用侧边导向条限位结构，可通过调节导向条间距适配不同直径的瓶身，输送面高度匹配常规包装线的输送高度，

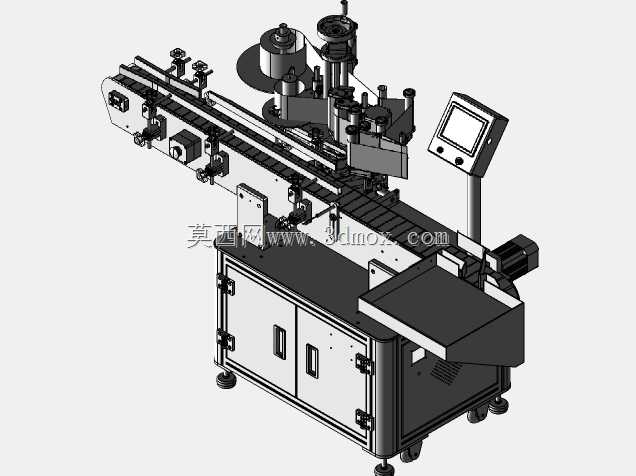

　　对接产线时无需额外做高度适配改造。贴标执行机构设置在输送线上方，采用多组压瓶轮配合标签放卷、收卷、抚压组件的结构，瓶身随输送线进入贴标工位时，压瓶轮带动瓶身匀速自转，标签剥离机构同步送出标签，靠抚压滚轮将标签平整贴合在瓶身表面，可根据贴标需求调整贴标位置的前后、高低参数，也能适配单标、双标间隔贴附的工艺要求。设备侧方伸出的触控操作屏采用可旋转支架安装，操作人员可根据站位调整屏幕角度，完成参数设置、运行状态监控、异常复位等操作，急停按钮设置在输送线进料端的显眼位置，出现卡瓶、标签断带等异常时可快速触发停机。设计过程中重点考虑了贴标精度的控制，通过输送线的匀速进给、压瓶轮的同步转速匹配、标签送料的张力恒定控制，

　　将贴标位置偏差控制在工艺允许范围内，同时各调节位置均设置刻度标识，换型时可参照刻度快速完成参数调整，减少换型停机时间。设备的走标路径做了优化，标签带的穿绕路径简洁，更换标签卷时操作便捷，收卷机构采用阻尼结构保证标签底纸收卷整齐，不会出现散卷、卡带的问题，各运动部件的维护位置均预留操作空间，日常清洁、易损件更换无需拆解大量结构件。
