瓶体贴标用双料卷粘贴执行机构

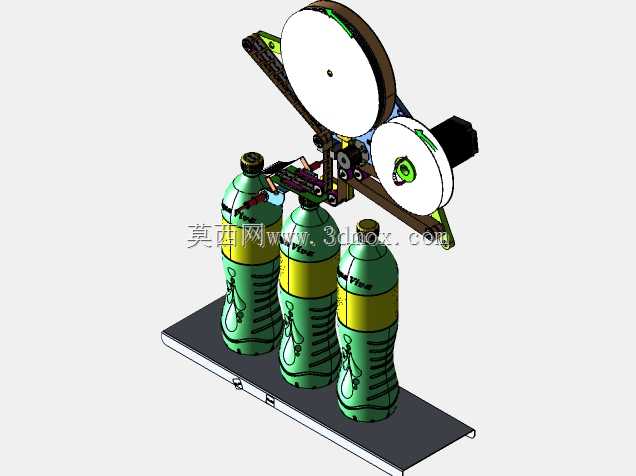

　　这套粘贴执行机构主要面向瓶装产品的外包装贴标工序，适配日化、食品饮料类圆柱瓶、异形瓶的表面标签粘贴作业，可直接集成到连续式包装生产线的贴标工位，替代人工完成标签的自动取料、输送、压贴全流程动作，适配生产线每分钟60-120件的输送节拍，能兼容纸质不干胶标签、透明薄膜标签等多种常用标签材质的粘贴需求。从结构布局来看，机构采用双料卷并行布置方案，主料卷用于承载大卷径的标签基带，副料卷可承载辅助覆膜或者备用标签卷，两个料卷均采用中心轴定位安装，料卷座自带阻尼调节结构，可根据标签基带的厚度、拉伸强度调整放卷阻力，避免放卷过程中出现基带松垮、拉扯变形的问题，料卷外侧设置的导向箭头清晰标注了基带的走带方向，能减少现场调试时的穿带错误率。

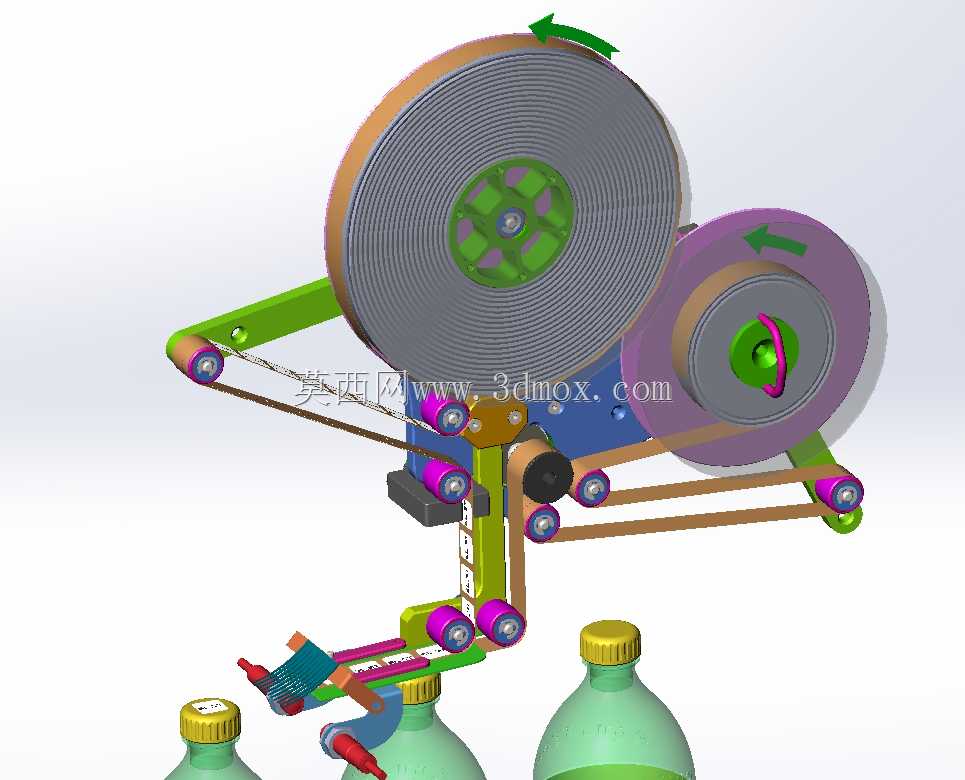

　　走带路径上布置了多组不同直径的导辊，所有导辊均采用悬臂式安装结构，辊面做了阳极氧化处理，表面粗糙度控制在Ra0.8以下，减少标签基带输送过程中的摩擦阻力，导辊的安装座均设计了腰型调节孔，可根据不同标签的宽度、走带张力需求微调导辊的轴向位置与倾斜角度，保证基带在输送过程中始终保持居中状态，不会出现跑偏、褶皱的问题。机构末端的压贴执行组件采用弹性压合结构，压头部分贴合瓶体曲面做了仿形设计，当瓶体随生产线输送到贴标工位时，压头会将剥离后的标签平稳压合到瓶体表面，压合压力可通过后端的弹簧调节旋钮进行微调，避免压力过大导致瓶体变形或者标签破损，压力过小出现标签翘边、粘贴不牢的问题。安装边界方面，整套机构的安装底座采用标准化的铝型材连接接口，

　　可直接固定在生产线的型材机架上，横向安装占用宽度不超过420mm，纵向伸出长度不超过380mm，竖直方向的高度可通过支撑立柱的锁紧结构在200mm范围内调节，能适配不同高度、不同直径的瓶体贴标需求，不需要对现有生产线进行大规模改造即可完成集成。设计过程中充分考虑了现场换料的便捷性，料卷的中心固定轴采用快拆式结构，不需要额外工具即可完成料卷的更换，整个换料过程可在1分钟内完成，减少生产线的停机等待时间；走带路径的所有过辊均无尖锐边角，避免穿带过程中划伤操作人员或者刮破标签基带；机构的运动部件均做了限位防护，避免运行过程中出现部件脱落、干涉的问题。在功能适配性上，这套机构可根据实际生产需求调整标签的送料长度，

　　通过调整送料辊的单次转动角度，即可适配不同高度、不同周长的标签粘贴，不需要更换额外的结构件；基带的收卷端采用同步带传动结构，和放卷端的转速保持匹配，保证废基带的收卷张力稳定，不会出现废带堆积、拉扯断带的问题。针对透明标签的粘贴场景，机构的导辊位置预留了检测传感器的安装位，可加装光电传感器实现标签间隙的精准检测，保证贴标位置的误差控制在±0.5mm以内，满足高精度贴标的生产需求。整套结构没有冗余的复杂部件，所有受力部件均做了强度校核，在长时间连续运行的工况下不会出现结构变形、精度下降的问题，日常维护只需要定期清洁导辊表面、检查传动带的张紧度即可，维护成本较低，适合中小批量生产企业的生产线升级改造使用，也可作为专用贴标设备的核心执行模块进行配套。
